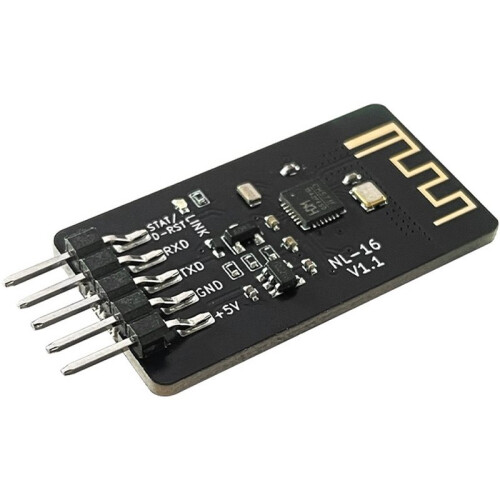

NL-16 BLE 4.2 -Modul Drahtloser Serieller Transparenter Transceiver CH571F Chip RISC-V Kern Programmierbares Modul

NL-16 BLE 4.2 -Modul Drahtloser Serieller Transparenter Transceiver CH571F Chip RISC-V Kern Programmierbares Modul Beschreibung

Das NL-16 -Modul basiert auf dem 4.2 Protokollstandard. Es arbeitet im 2,4 GHz Frequenzband mit GFSK-Modulation, hat eine maximale Sendeleistung von 0 dB und eine maximale Übertragungsreichweite von 60 Metern. Es ist mit dem CH571F Chip entworfen.
Es unterstützt die Benutzerkonfiguration über AT-Befehle, die die Modifikation von Parametern wie gerätename, Service-UUID, Sendeleistung und Pairing-Passwort ermöglichen und somit Bequemlichkeit, geschwindigkeit und Flexibilität in der Nutzung bieten.
Das NL-16 Modul ermöglicht die Datenübertragung zwischen dem Modul und einem Smartphone oder zwischen Modulen. Es verwendet standardmäßig die UART-Kommunikation und ermöglicht die schnelle Implementierung von BLE -Anwendungen durch einfache AT-Befehlskonfiguration.

Chipset: CH571F (RISC-V-Architektur)
-Version: BLE 4.2
Frequenz: 2,4 GHz ISM-Band
Stromverbrauch: Ultra-niedrig 6 mA während der Übertragung (0 dBm)
Empfindlichkeit des Empfängers: -96 dBm; programmierbare Sendeleistung: +5 dBm.
Übertragungsreichweite (Freifeld): Ca. 170 m bei 0 dBm Sendeleistung; ca. 240 m bei 3 dBm Sendeleistung.
Unterstützt sowohl serielle Port- als auch -Kommunikation; konfiguriert über AT-Befehle; unterstützt den Wechsel zwischen Master- und Slave-Modus.
Unterstützt die automatische -Verbindung zum Slave-gerät im Master-Modus.
Unterstützt das drahtlose Hochladen von für -Programmen über
MTU-Größe: Bis zu 256 Bytes für hohe Datenübertragungsraten

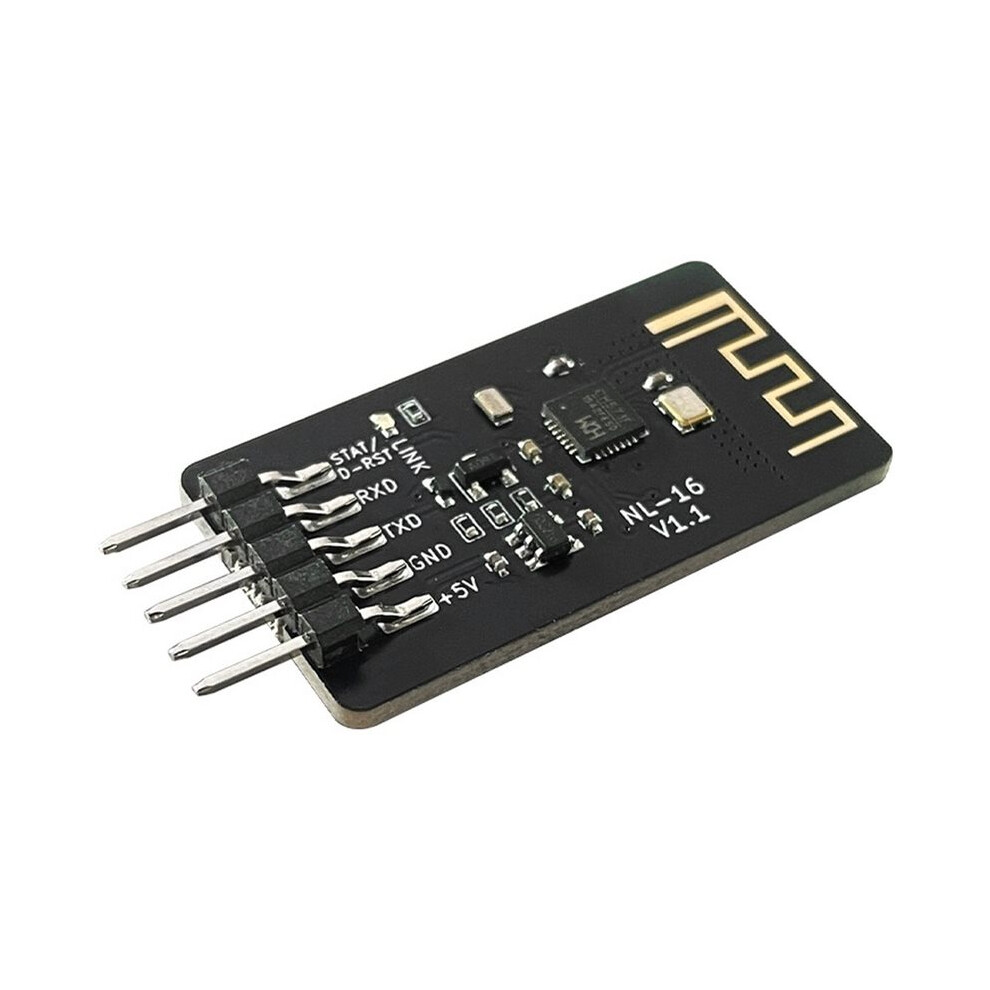

Pinbelegungshinweis
STAT/D-RST: Statusanzeige und Zurücksetzen (Standard: für Wireless Reset)
RXD: Serieller Empfangspin
TXD: Serieller Sendepin
GND: Erde
+5V: Stromversorgungseingang
Perfekt für
Drahtloses Programmieren und Debuggen von für .
Home Auto
