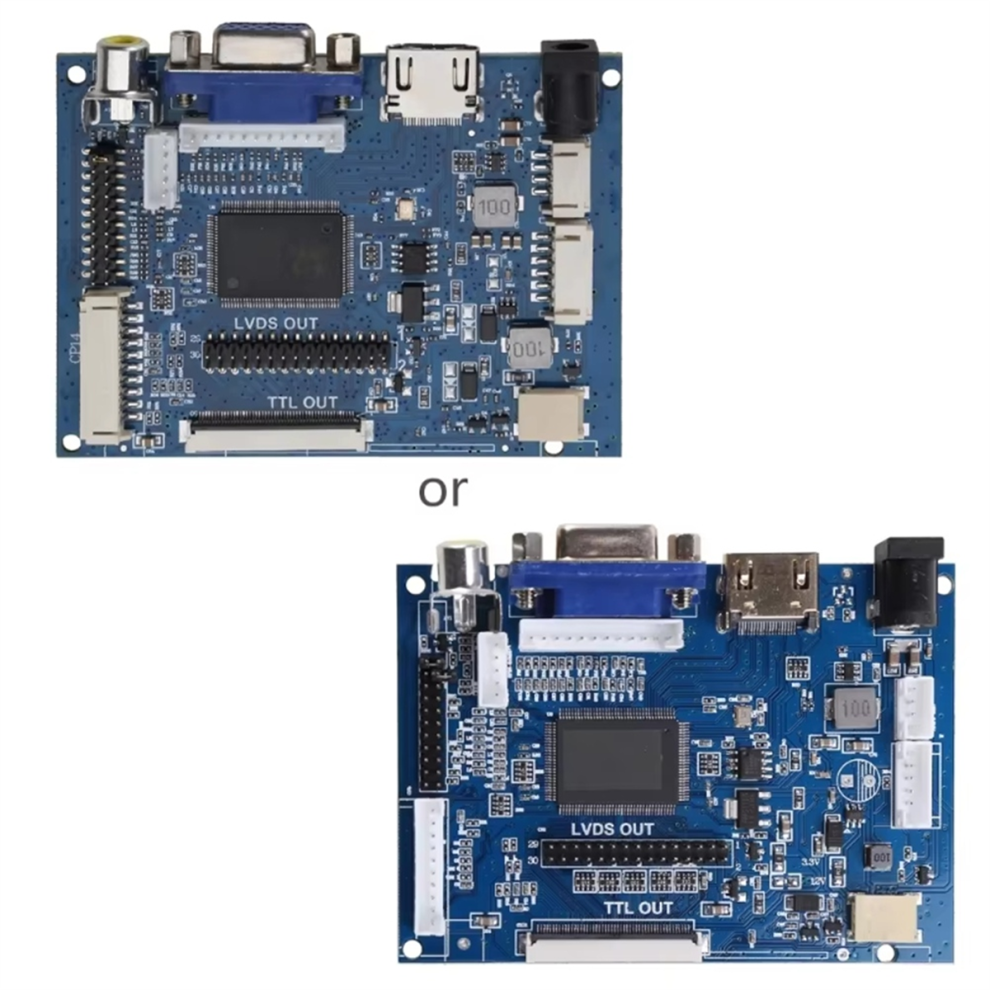

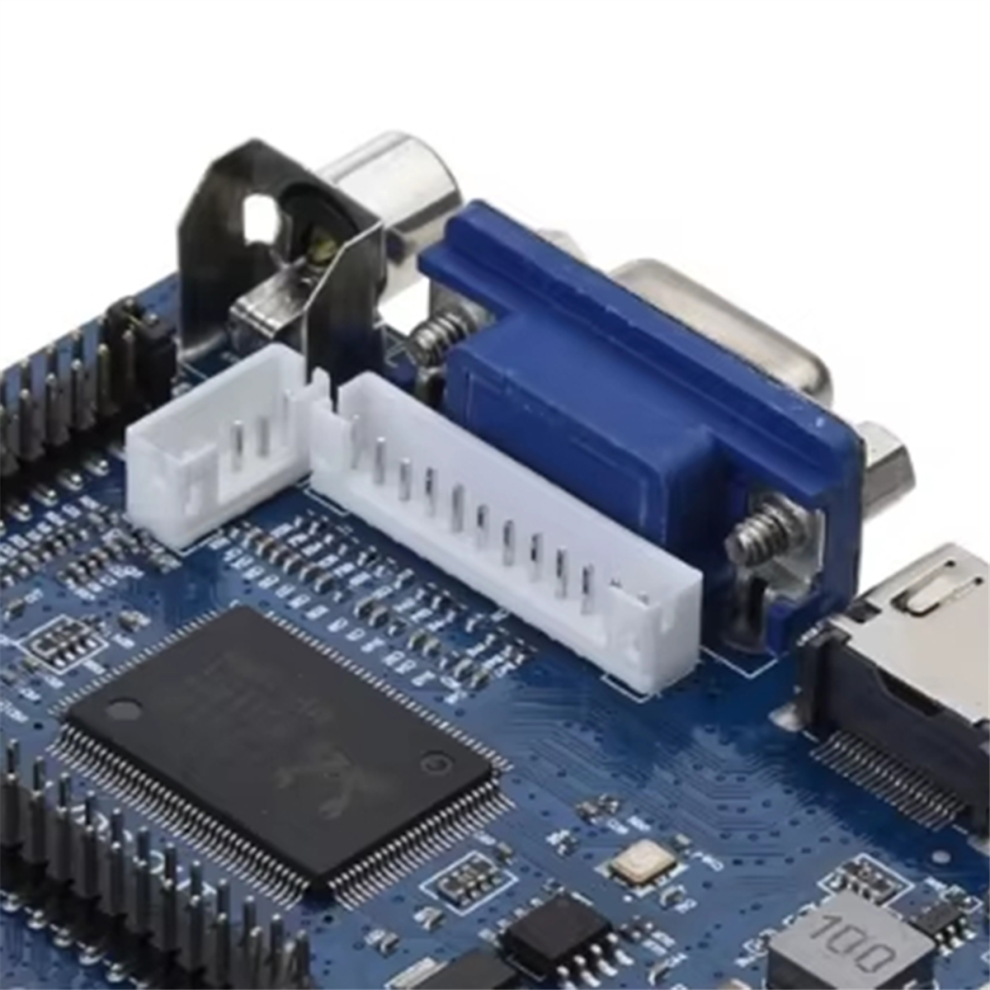

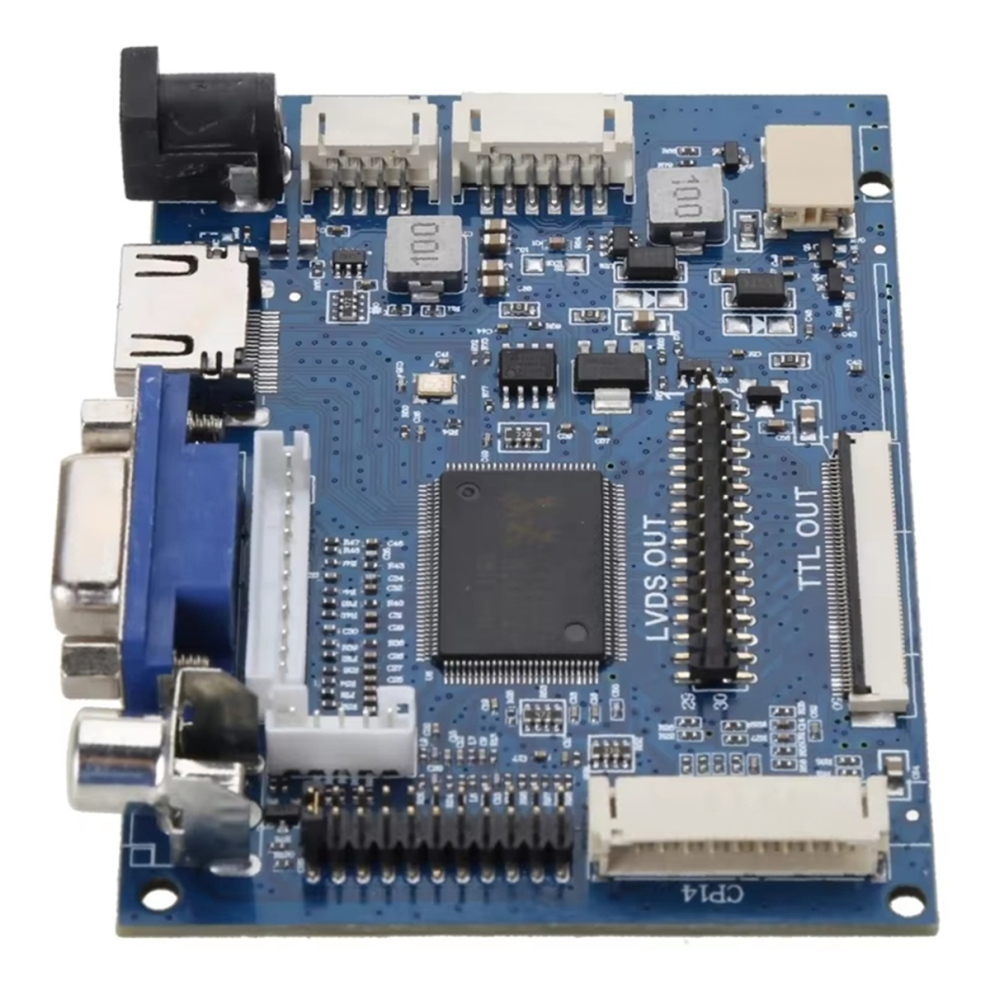

PCB800099 LCD-Bildschirm Auto-GPS-Display LCD-Treiberplatine

PCB800099 LCD-Bildschirm Auto-GPS-Display LCD-Treiberplatine Beschreibung

Standard-Hintergrundbeleuchtung 6PIN, Schnittstelle, kann an eine externe Hochspannungsplatine angeschlossen werden
Die Treiberplatine integriert die LED-Hintergrundbeleuchtungs-Treiberplatinenschaltung des LCD-Bildschirms,
Standard-LVDS-Signalausgang, kann Single 6, Single 8, Dual 6, Dual 8 und andere Standard-LVDS-Signal-LCD-Bildschirme unterstützen, unterstützt aber nur LCD-Bildschirme mit einer Bildschirmstromversorgung von 3,3 V
Standard-Tastaturschnittstelle und unterstützt zweifarbige LED-Anzeige
Unterstützt TTL-Signalausgang wie: AT070TN92 AT065TN14 AT080TN52 AT090TN12 AT090TN10 AT070TN90 AT070TN93 AT070TN94 usw. (TTL-LCD-Bildschirm mit universeller 50PIN-Schnittstelle)

1-Wege-VGA-Signaleingang
2-Wege-AV-Signaleingang
1-Wege-Signaleingang, und dieser IC unterstützt HDMI1.2
1-Wege-Umkehrsignaleingang
Unterstützt Weitspannungseingang und kann normal zwischen 5 V und 24 V arbeiten.
Unterstützt die folgenden LCD-Bildschirme:
EJ070NA01 - Auflösung 1024 x 600
EJ080NA04B - Auflösung 1024 x 768
ZJ070NA01, universeller 40-PIN-LCD-Bildschirm mit hoher Auflösung
Mit der Adapterplatine PCB800039L können auch chinesische 60-PIN-LVDS-10,1-Zoll-LCD-Bildschirme unterstützt werden.
Die maximale Ausgabebildschirmauflösung dieser Treiberplatine beträgt 1920 x 1200. Wenn die Bildschirmauflösung 1440 x 900 überschreitet, muss je nach Betriebsbedingungen des IC ein Kühlkörper hinzugefügt werden. Reduziert die Betriebstemperatur des IC. Dieser IC, VGA-Teil, kann das YPBPR-Signal direkt über das Programm eingeben. Diese Treiberplatine kann eine Fernbedienungsfunktion hinzufügen (muss per Software implementiert werden). Diese Treiberplatine unterstützt die automatische Signalumschaltfunktion - diese Funktion ist eine benutzerdefinierte Funktion. Diese Treiberplatine kann eine BNC-Schnittstelle hinzufügen - muss angepasst werden. Unterstützt die Umkehrsteuerung und -anzeige auf AV2. Die Umkehrspannung unterstützt einen Spannungseingang innerhalb von 50 V. Verschiedene Chargen können unterschiedlich aussehen, dies hat jedoch keinen Einfluss auf die Verwendung. Farbe: Blau. Material: Metall + Kunststoff. Packungsinhalt: 1 x PC-Platine. Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten. Hinweis: Lichtreflexionen und unterschiedliche Anzeigen können dazu führen, dass die Farbe des Artikels auf dem Bild etwas anders als das tatsächliche Produkt ist. Der zulässige Messfehler beträgt +/- 1-3 cm.
