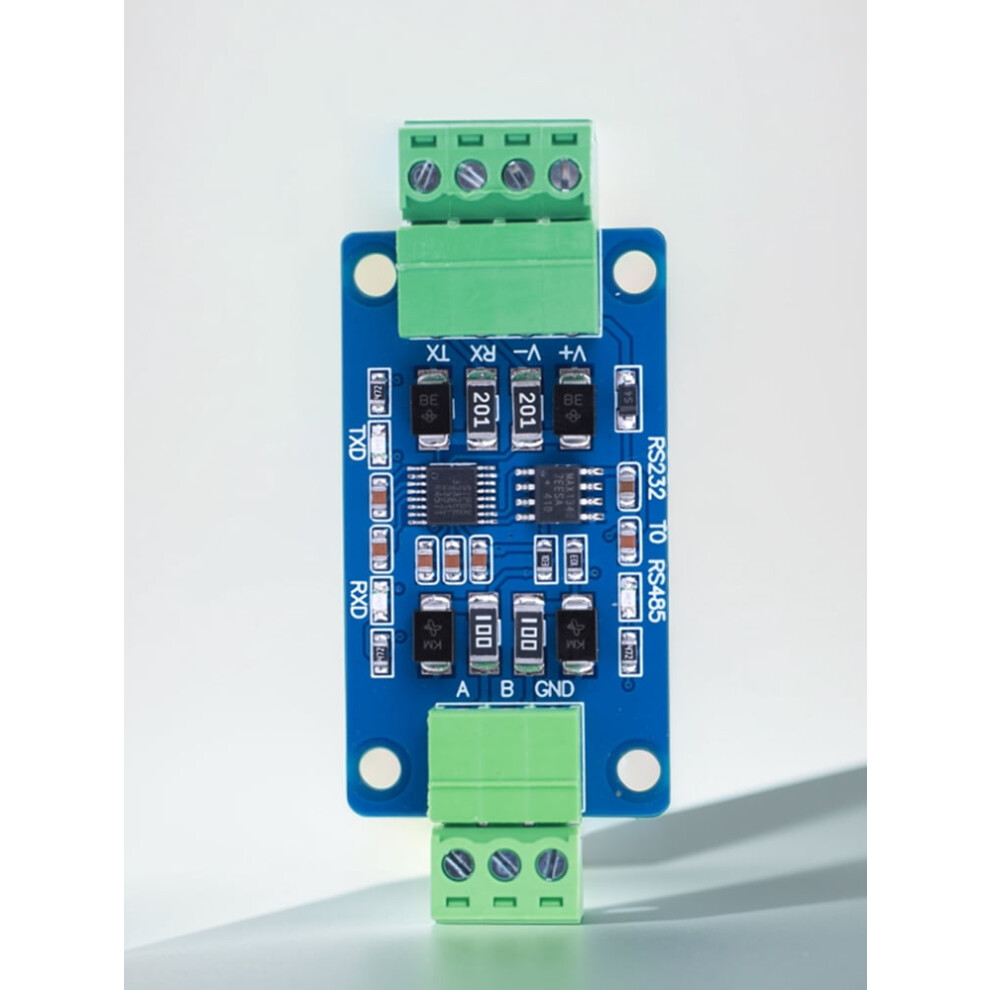

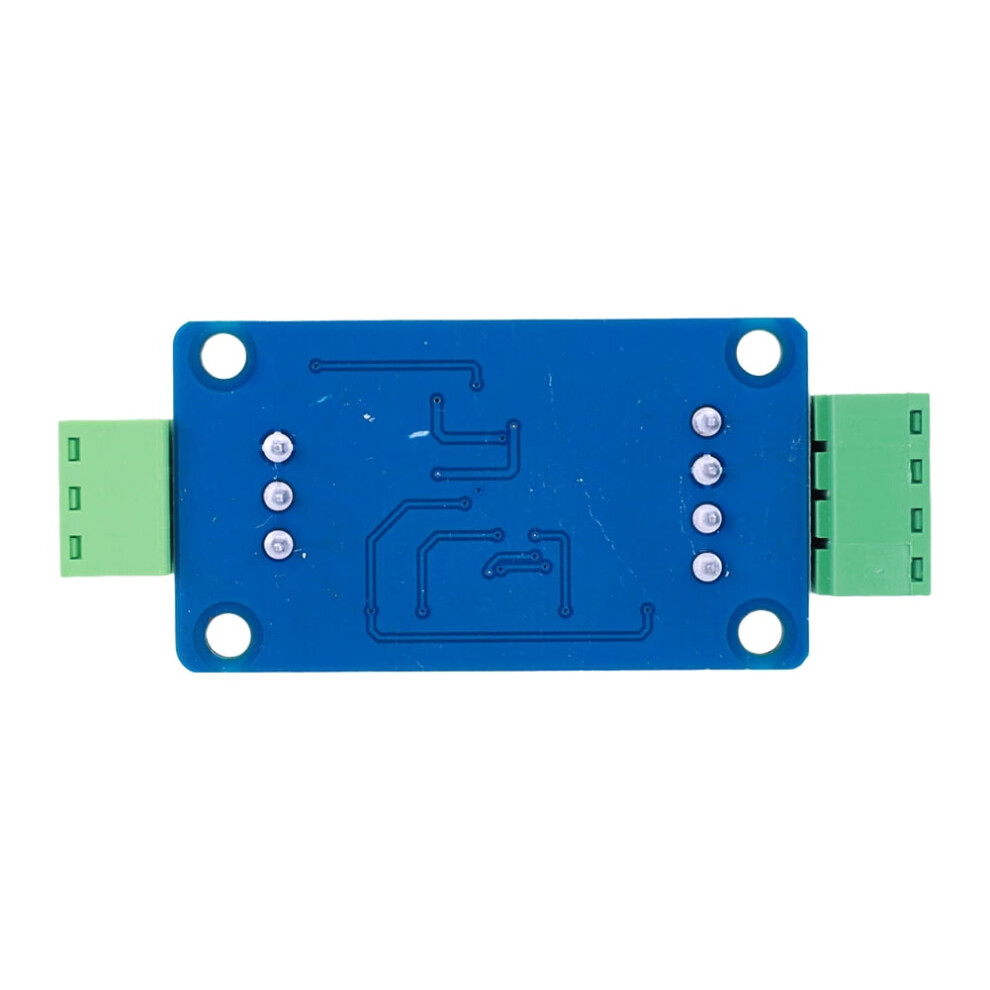

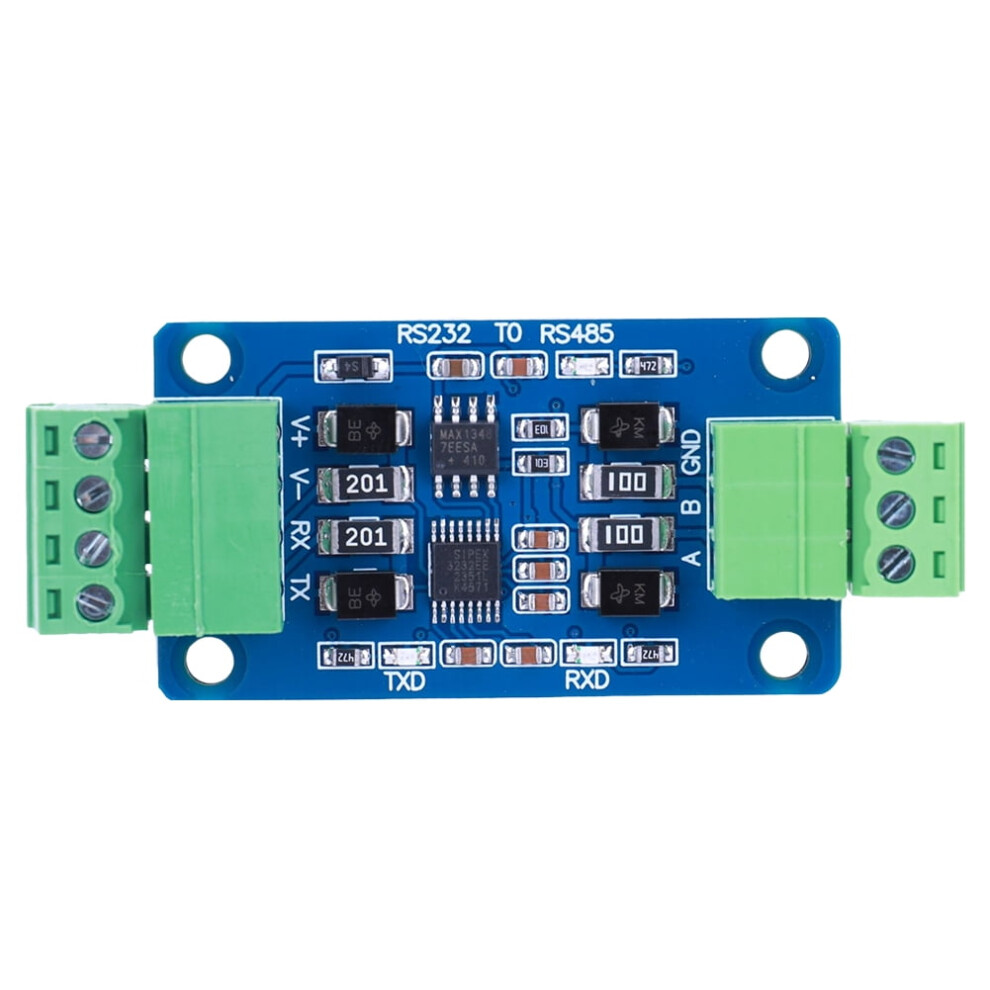

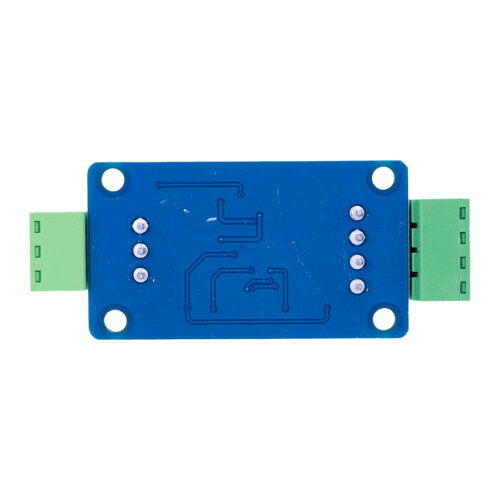

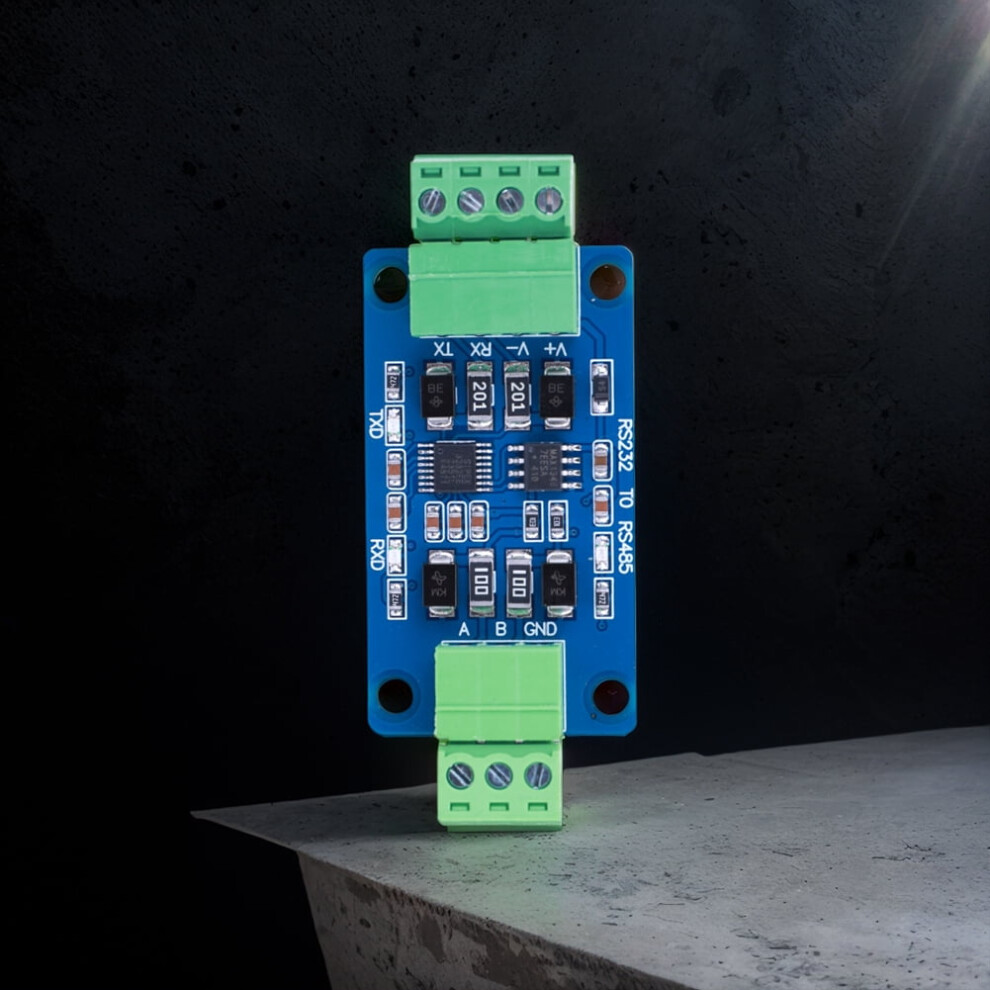

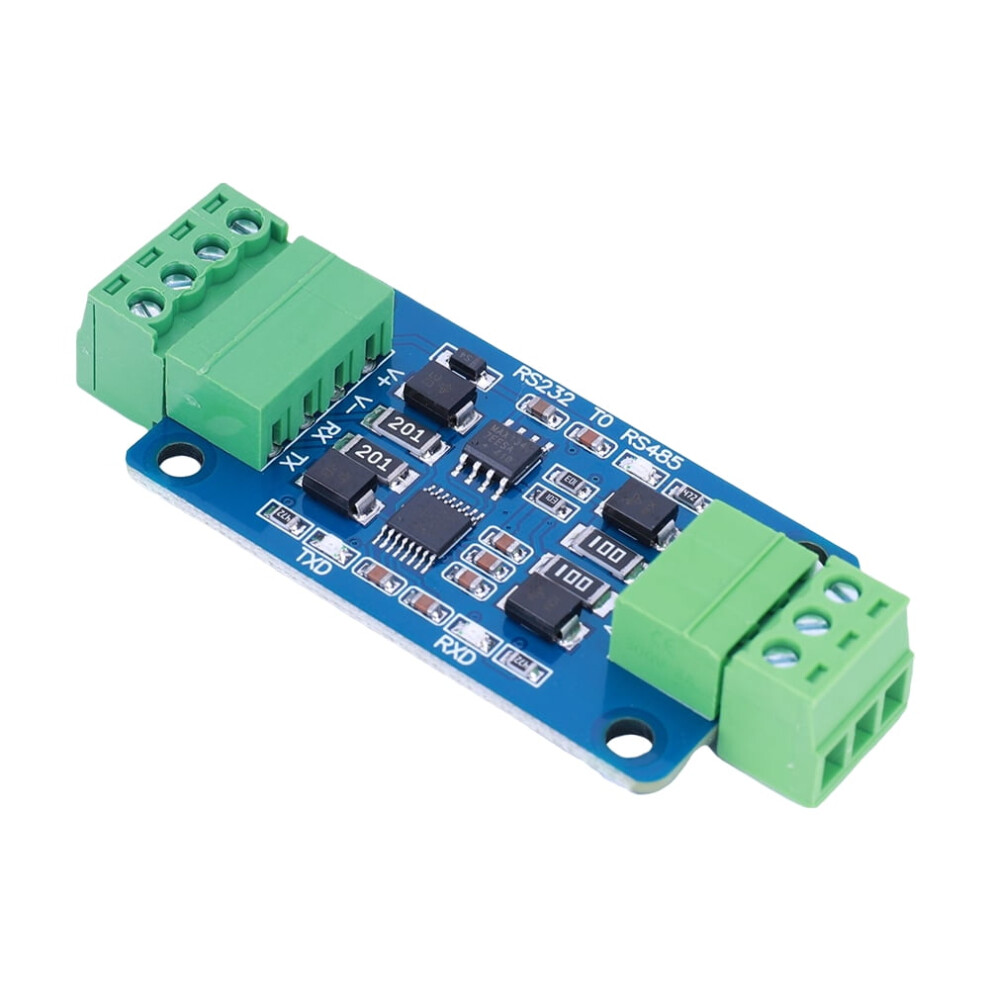

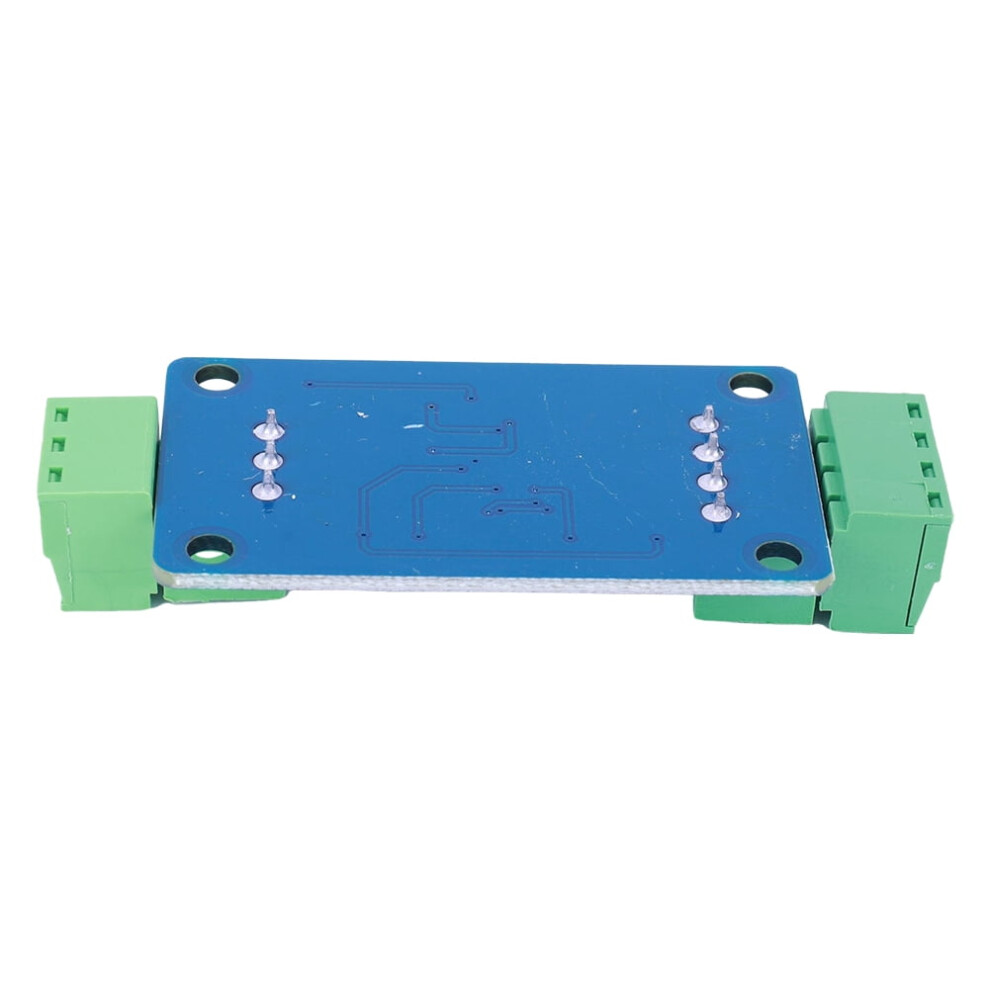

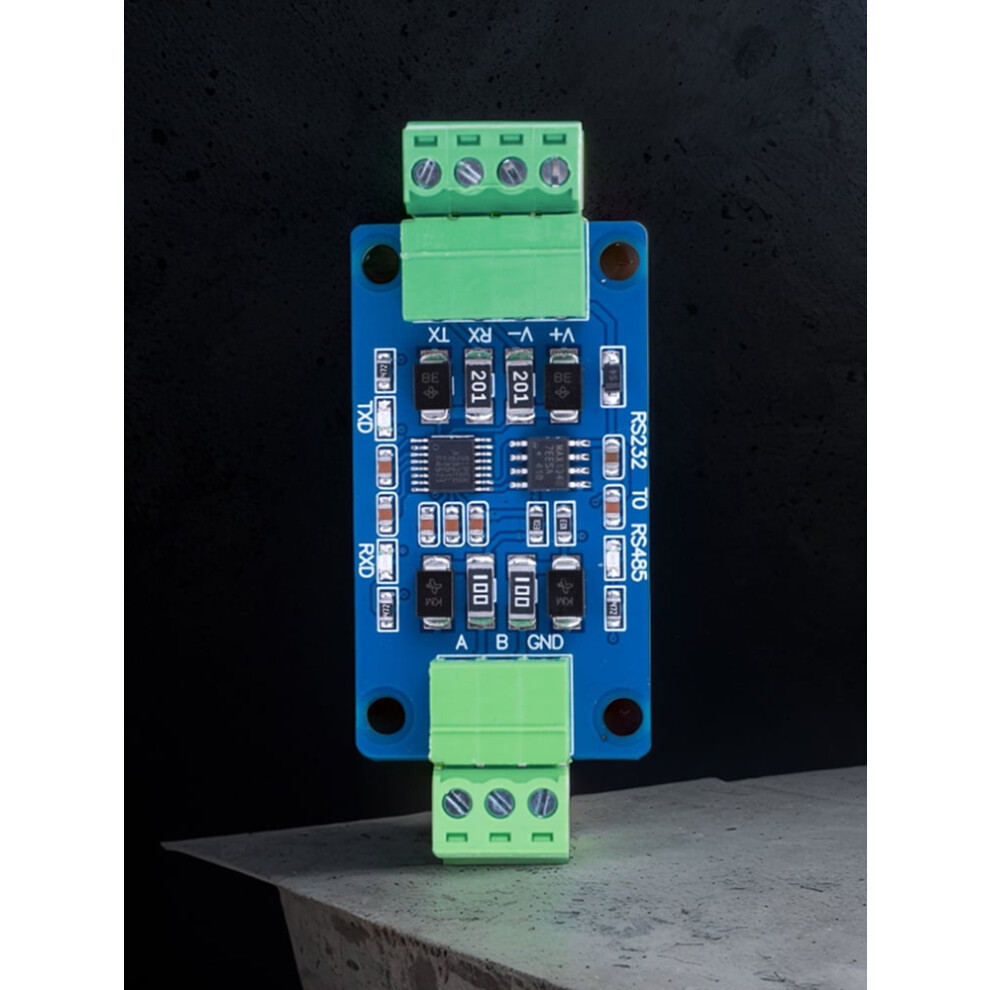

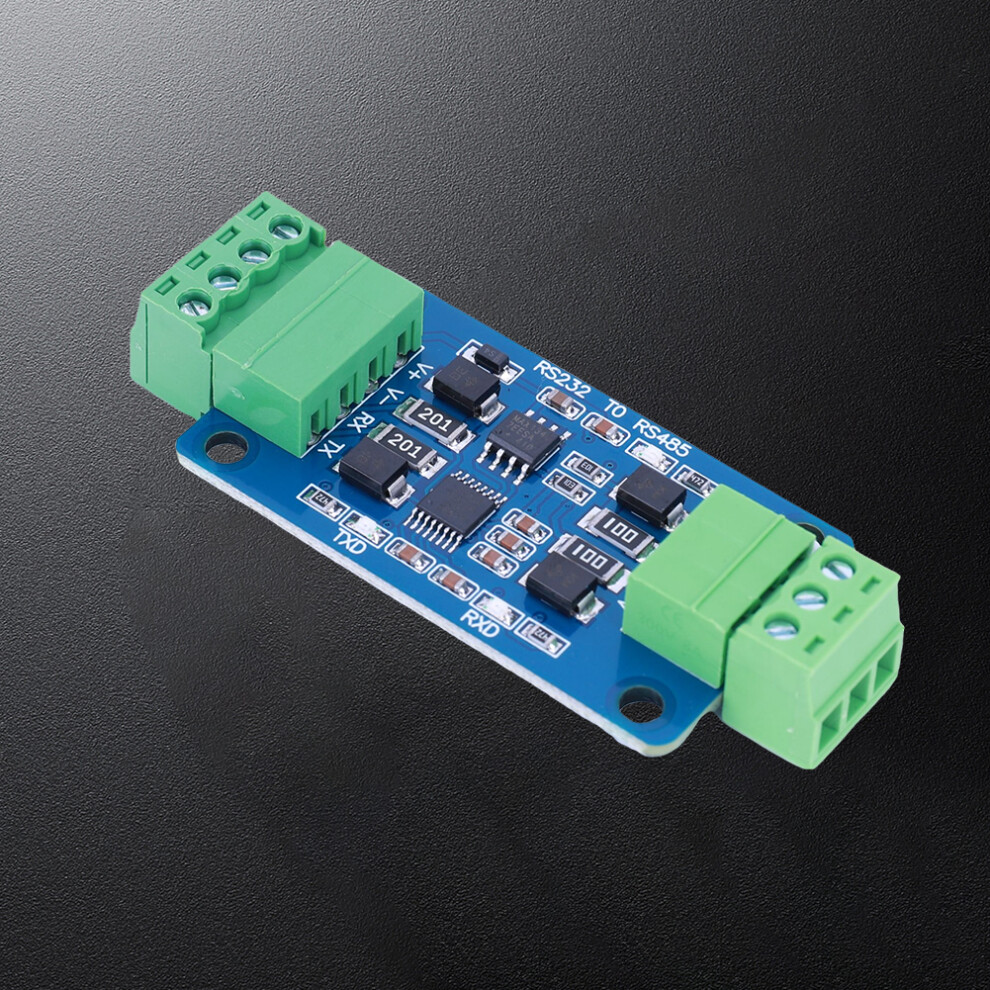

RS232-zu-RS485-Adaptermodul, industriell, 3,3 V/5 V

RS232-zu-RS485-Adaptermodul, industriell, 3,3 V/5 V Beschreibung

Spezifikation: Herkunft: Festlandchina Typ: Modul Beschreibung: RS232-zu-485-Modulbeschreibung Das RS232-zu-485-Modul ermöglicht die gegenseitige Umwandlung zwischen RS232- und RS485-Kommunikationssystemen. Es verfügt über eine automatische Flusssteuerung und ermöglicht die automatische Konvertierung von RS485-Sende- und Empfangssignalen. Das Modul wurde unter besonderer Berücksichtigung der Signalintegrität und EMV-Eigenschaften entwickelt und mit zusätzlichen Schutzmaßnahmen ausgestattet, sodass es in verschiedenen industriellen Anwendungen eingesetzt werden kann. Das Modul zeichnet sich durch ein einfaches Design, ein ansprechendes Aussehen sowie Stabilität und Zuverlässigkeit aus. Betriebsspannung: 3,3 V oder 5,0 V (Abweichung von +/- 5 % der Nennspannung nicht überschreiten) Betriebsstrom: 5 mA Betriebstemperatur: -30 C bis 70 C Kommunikationsrate: 300-120.000 (120.000) bps, transparente Übertragung Modulgröße: Leiterplattengröße 28 50 10 mm (Länge Breite Höhe); mit Anschlüssen 2865 13 mm (Länge Breite Höhe) Schraubenlochgröße: Schraubenlochmittenabstand 22 42 mm Schnittstellenbeschreibung: V+ und V-: Plus- und Minuspol der Stromversorgungsschnittstelle. RX und TX: RS232-Bus-Empfang und -Senden; müssen bei Verbindung mit anderen RS232-Modulen gekreuzt werden, d. h. RX wird mit TX verbunden. A und B: DATA+ (A) und DATA- (B) des RS485-Busses. GND: RS485-Referenzmasse, entspricht V-; kann in der Regel unbeschaltet bleiben. Produktabmessungen: 68,00 x 28,00 x 12,00 mm (2,68 x 1,1 x 0,47 Zoll). Hinweis: Aufgrund unterschiedlicher Monitoreinstellungen und Lichtverhältnisse kann die tatsächliche Farbe des Artikels geringfügig von den Abbildungen abweichen. Vielen Dank! Bitte erlauben Sie 1-2 cm Messabweichung aufgrund manueller Messung. Lieferumfang: 1 x Industrielles RS232-zu-RS485-Modul
