2X Trackball Sensor Mouse Trackball Capteur à Effet Hall Module Multifonction Trackball 360

Description de 2X Trackball Sensor Mouse Trackball Capteur à Effet Hall Module Multifonction Trackball 360

1. Capteur Trackball, module Trackball 360
2. VCC utilise une alimentation 3,3 V ou 5 V
3. Les quatre directions haut, bas, gauche et droite et le bouton du milieu peuvent être combinés pour l'identification.
4. Quatre types de lumières LED: rouge, vert, bleu et blanc, qui peuvent être contrôlés séparément
5. Taille 20 x 28 mm, utilisation portable

Mode d'emploi

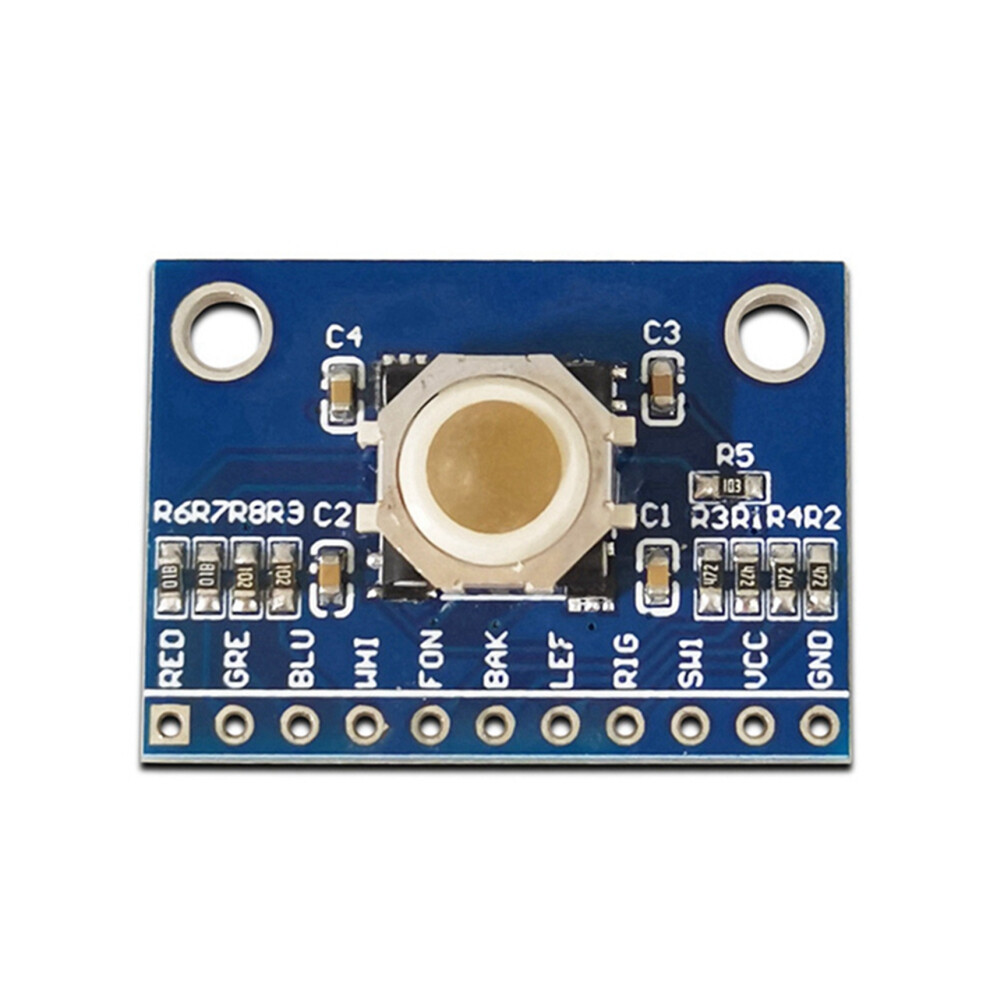

1. Connectez-vous à la carte de développement via l'en-tête 11 broches. Vcc peut être 5 V ou 3,3 V.
2. Fon Bak Down Lef Left Rig Right SW1 Bouton central. Ces 5 broches servent d'entrées clés et sont connectées au microcontrôleur
3.Rouge Rouge Gre Vert Blu Bleu Blanc Blanc. Ces 4 broches sont utilisées comme sortie du microcontrôleur. Le voyant de niveau élevé est éteint et le voyant de niveau bas est allumé.
4. Après la connexion, écrivez un programme sur votre propre carte de développement.
Aperçu
Le module Trackball est conçu et fabriqué à l'aide du Trackball. Le module peut entraîner les arbres rotatifs dans les directions X et Y grâce au mouvement des rouleaux. Il tourne à travers les aimants magnétisés multipolaires fixés sur les arbres rotatifs et envoie des signaux aux éléments Smd Hall correspondants pour déterminer la trajectoire du mouvement. . Un petit commutateur SMD est également conçu sous la boule de commande pour permettre aux utilisateurs de déclencher des événements ou des sélections par « ».
Remarque: différents lots peuvent présenter des différences dans l'apparence, la couleur et les caractères imprimés du produit, ce qui n'affectera pas l'utilisation
Couleur: comme indiqué
Matériau: PCB+Plastique+Métal

Contenu du colis:
2 x module de capteur Trackball
2 x rangée unique de broches (11 broches)
