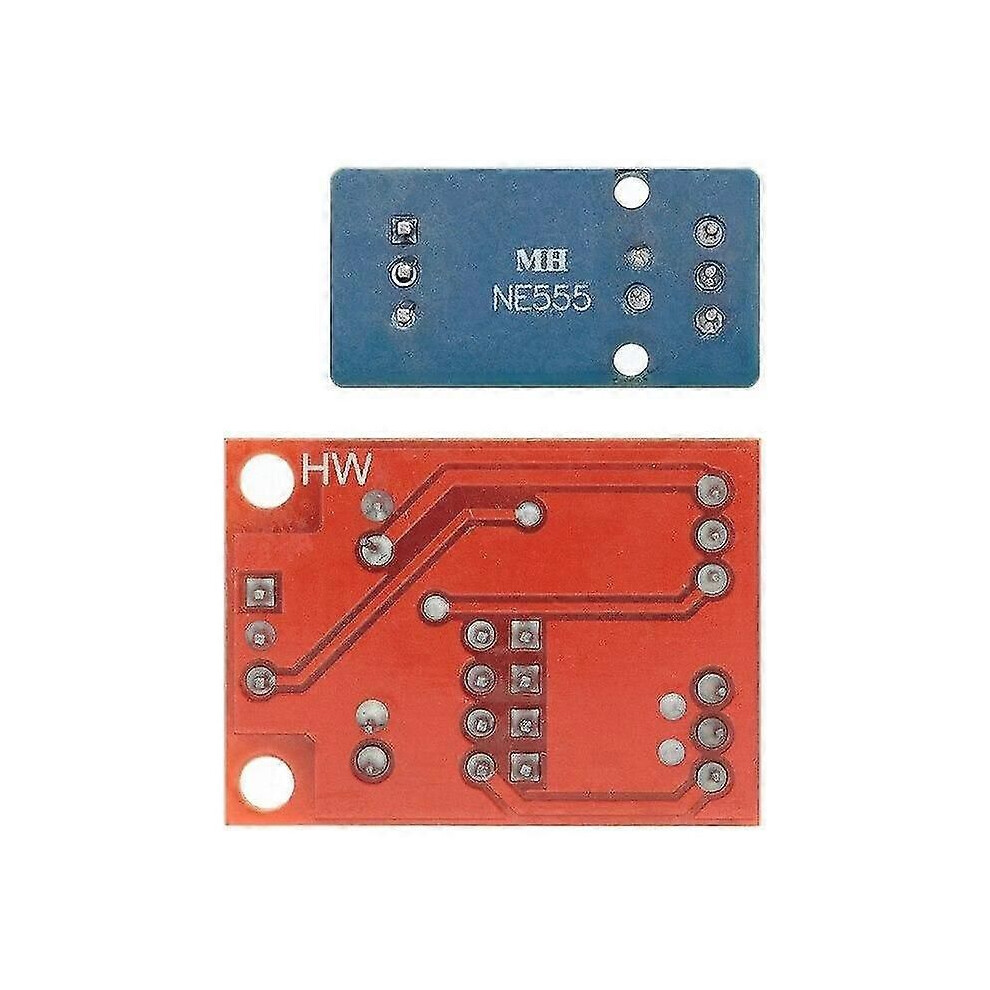

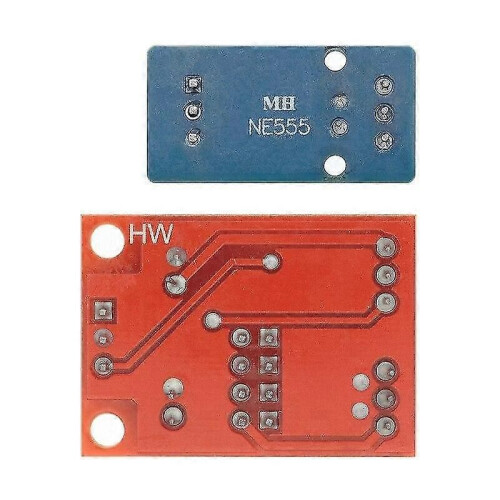

(Blue1362) Accessoires de circuit : module NE555 à fréquence d'impulsion et rapport cyclique réglables

Description de (Blue1362) Accessoires de circuit : module NE555 à fréquence d'impulsion et rapport cyclique réglables

NE555-Rouge
1. Dimensions?: 3,1?cm 2,2?cm?; 2. Puce principale?: NE555?; 3. Tension d'entrée?: 5?V à 15?V CC. Alimentation 5?V?: courant de sortie d'environ 15?mA?; alimentation 12?V?: courant de sortie d'environ 35?mA?; 4. Courant d'entrée?: 100?mA?; 5. Amplitude de sortie?: 4,2?V crête à crête à 11,4?V crête à crête. (L'amplitude de sortie varie en fonction de la tension d'entrée.)
5. Courant de sortie maximal?: 15?mA (alimentation 5?V, Vpp > 50?%), 35?mA (alimentation 12?V, Vpp > 50?%)
Applications de ce module?:
1. Générateur de signaux carrés pour le développement expérimental.
2. Pilotage d'un moteur pas à pas par génération d'un signal carré.
3. Génération d'impulsions réglables pour microcontr?leur.
4. Génération d'impulsions réglables et circuit de commande associé.
Avantages?: 1. Indication par LED en sortie (faible intensité lumineuse, faible fréquence d'extinction, clignotement de la LED).
2. Plage de fréquence de sortie sélectionnable pour un réglage continu. Fichier BF?: 1?Hz ~ 50?Hz?; Fichier FI?: 50?Hz ~ 1?kHz?; Fichier haute fréquence?: 1?kHz ~ 10?kHz?; Fichier HF?: 10?kHz ~ 200?kHz
3. Le rapport cyclique de sortie est réglable avec précision. Le rapport cyclique et la fréquence ne sont pas réglables séparément?; modifier le rapport cyclique modifie la fréquence.
4. La fréquence de sortie est réglable?; Période T = 0,7 (RA + 2 RB)?; RA et RB sont réglables de 0 à 10?kΩ?; Profil bas lorsque C = 0,001?μF?; Blocage FI C = 0,1?μF?; Fichier haute fréquence C = 1?μF. Les condensateurs HF bloquent C = 100 μF, la fréquence du signal peut donc être calculée par l'acheteur.
NE555-Bleu
1. Circuit intégré NE555 intégré.
2. Sortie de signal monocanal, rapport cyclique d'environ 50 % pour un signal carré.
3. Résistance de charge d'anode?: ajustez la résistance pour contr?ler la fréquence de sortie.
4. Indicateur d'alimentation intégré. 5. Tension de fonctionnement?: 5?V à 12?V.
