Câble de support USB vers module COM USB vers RS232 TTL UART PL2303HX

Description de Câble de support USB vers module COM USB vers RS232 TTL UART PL2303HX

Séquence de lignes définie : rouge +5 V, noir GND, vert RXD, blanc TXD. Remarque : les sorties 3,3 V et 5,0 V sont définies (il s'agit de l'alimentation du microcontrôleur ; les machines mises à niveau n'ont pas besoin de petite plaque). Débranchez le câble de l'ordinateur et réglez-le pour éviter d'endommager l'équipement. En cas de mauvaise connexion, assurez-vous de trouver les définitions des broches. En particulier, la masse ne doit pas être connectée à la tension sur la broche. Les bornes RX et TX ne doivent pas être connectées à la broche VCC (mesure réelle de la tension de certaines broches VCC jusqu'à 14 V). La puce du câble adaptateur risque de griller. Remarque : ne prenez pas votre propre petite plaque pour expérimenter, sinon nous déclinons toute responsabilité. Vous devez trouver les définitions des broches dans . Méthode de connexion : répéter le pinceau. Trois lignes sont généralement utilisées dans les trois lignes de signal RX TX GND, le VCC n'est pas accessible. Les aiguilles 4,5 ci-dessus ne sont pas connectées aux aiguilles VCC et BT. Utilisez RXD connecté à la phase TX de la carte cible, TXD et RX de la carte cible, GND connecté à GND sinon, échangez RX et TX.

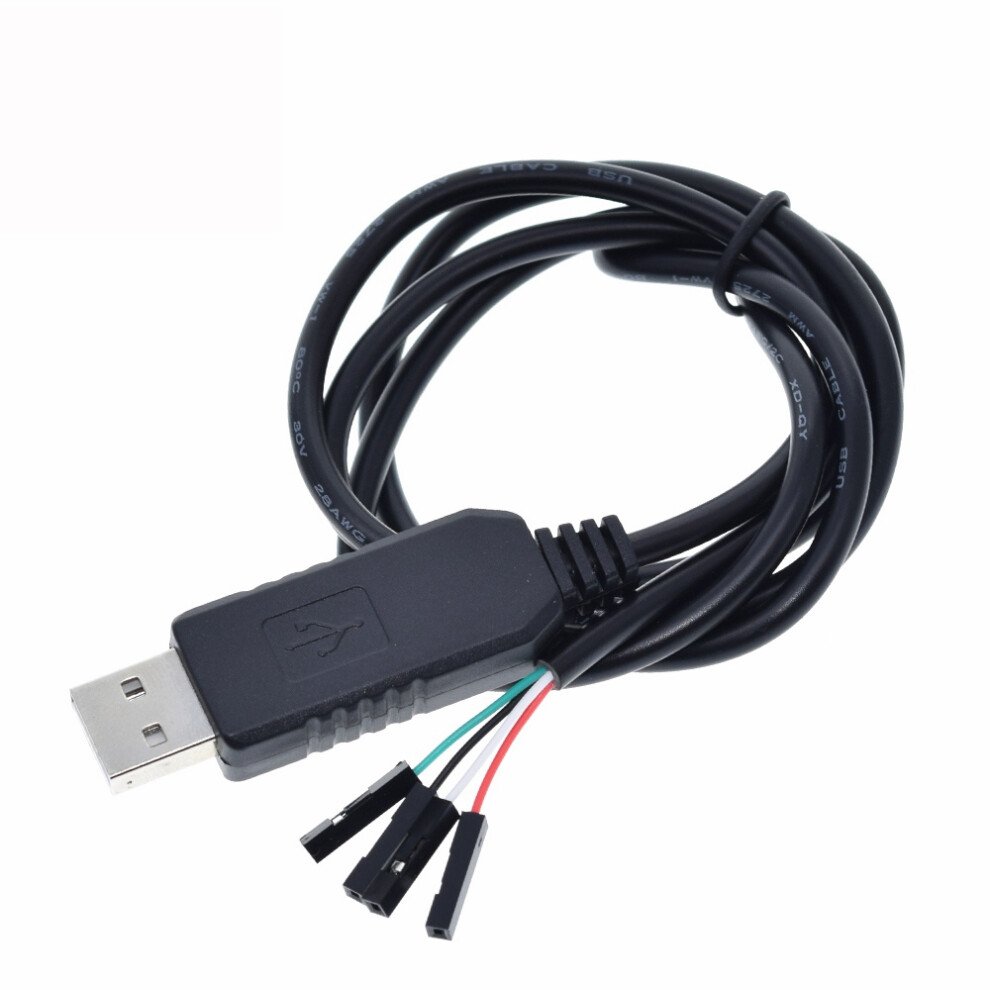

Nom : câble de téléchargement USB vers TTL
Couleur : noir
Matériau : plastique
Longueur : 1 mètre
Puce : PL2303HX, PL2303TA
Définition de séquence de ligne rouge + 5 V, GND noir, TXD vert, RXD blanc.
Mode de liaison : RX vers TX, TX vers RX, terre à terre, USB vers port série Fonction : port série simple, routeur ou mise à niveau de l'épée ancienne ADSL, communication série GPS, mise à niveau de l'épée ancienne du disque dur. Facile à utiliser, le RX est connecté au TX du MCU, et le TX est connecté au RX du MCU, puis à la terre, sans conversion MAX232.
Utilisé dans HyperTerminal, les outils de débogage série sont couramment utilisés et les satellites sont utilisés pour la mise à niveau.

Contenu de l'emballage : 1 câble de téléchargement

Contenu de l'emballage ci-dessus uniquement ; les autres produits ne sont pas inclus.
Remarque : la lumière et les différents affichages peuvent entraîner une légère différence de couleur entre l'article sur la photo et le produit réel. Une marge d'erreur de mesure de +/- 1 à 3 cm est possible.
