Câble série USB vers TTL de qualité industrielle, interface à tête libre 4 broches

Description de Câble série USB vers TTL de qualité industrielle, interface à tête libre 4 broches

Câble série USB vers TTL de qualité industrielle, interface à connecteurs libres 4 broches : Description

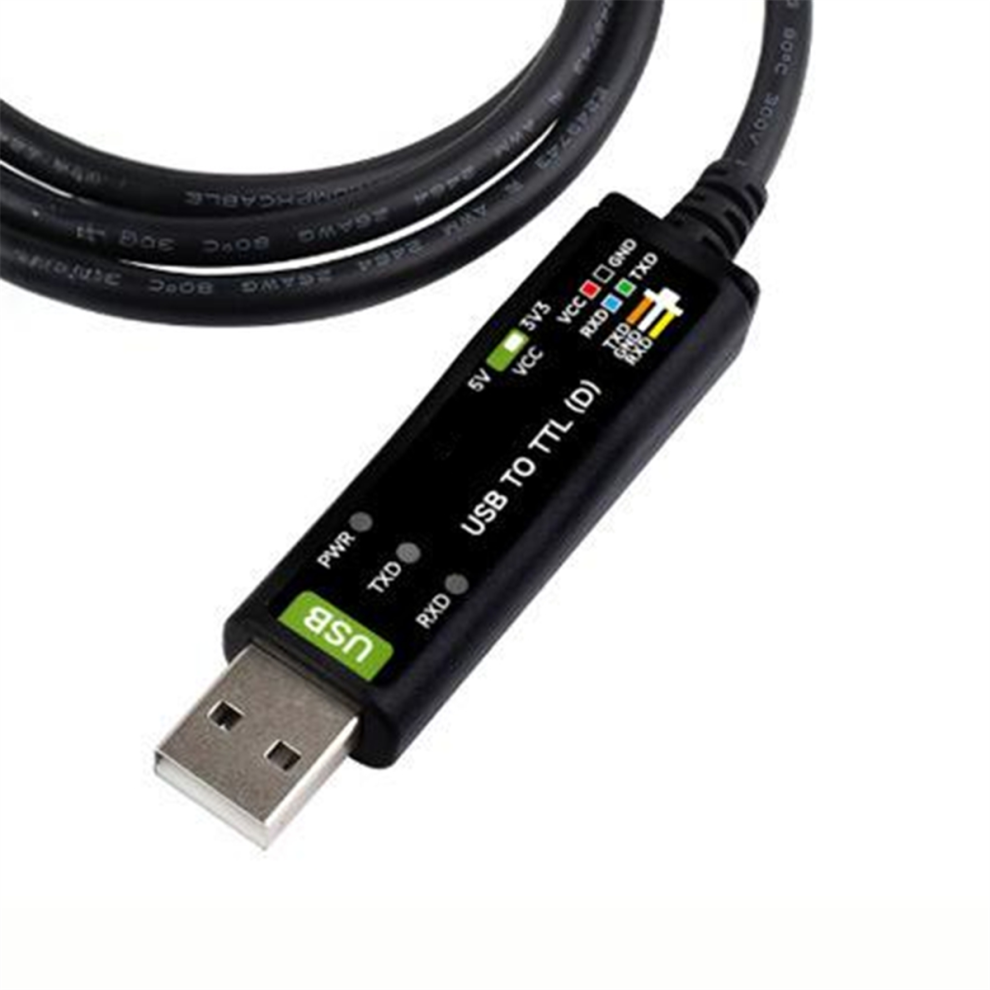

Ce câble série USB vers TTL de qualité industrielle utilise la solution FT232RNL. Il intègre un indicateur d'alimentation et de signal, prend en charge la commutation de niveau 3,3 V/5 V, un fusible à réarmement automatique, ainsi qu'un circuit de diodes de protection contre les décharges électrostatiques et les surtensions. Compact et élégant, il est idéal pour le débogage des ports série des équipements de contrôle industriel et peut être branché directement sur le port série.
Type de produit : Câble série USB vers TTL industriel. Puce : FT232RNL. Interface hôte : USB. Débit de communication : 300 bps - 3 Mbps. Interface du périphérique : UART
Interface USB : Type d'interface : USB-A ; Protection : fusible à réarmement automatique, protection électrostatique ESD
Interface UART : Type d'interface : connecteur SH1.0 3 broches à 4 broches ; Protection : diode de protection E/S
Indicateurs : PWR : témoin d'alimentation, s'allume lors de la connexion USB ; TXD : témoin d'envoi, s'allume lors de l'envoi de données depuis le port USB ; RXD : témoin de réception, s'allume lors de la réception de données depuis l'interface du périphérique
Spécifications du câble : noir, gaine extérieure en PVC, longueur : 1 m
[Solution de puce] : utilise une puce FT232RNL pour une meilleure stabilité et compatibilité
[Prise en charge du débogage du port série]
Compatible avec les modèles suivants : prise en charge de diverses méthodes de câblage ; connexion directe à l'interface UART du Raspberry Pi 5 via le connecteur SH1.0 3 broches. La broche UART 40 broches peut être connectée via un câble.
Ce produit Ne comprend pas pour 5
[Compatibilité multisystème] Compatible avec Win7/8/8.1/10/11, Linux, Android et autres systèmes
[Trois voyants lumineux] Visualisez facilement l'état de fonctionnement, facilitant ainsi la programmation et le débogage
[Description des broches]
VCC : Fournit une tension de 5 V ou 3,3 V aux périphériques externes (réglable par commutateur)
GND : À connecter à la masse
TXD : À connecter à MCU.RXD (flux du signal : MCU.RX < FT232 < PC.TX)
RXD : À connecter à MCU.TXD (flux du signal : MCU.TX < FT232 < PC.RX)
Couleur : Voir image
Matériau : Plastique
Contenu de l'emballage :
1 * câble
Seul le contenu de l'emballage mentionné ci-dessus est inclus. Les autres produits ne sont pas inclus.
Remarque : La couleur de l'article sur l'image peut légèrement différer de la couleur réelle en raison de la réflexion de la lumière et des réglages de votre écran. L'original. La marge d'erreur de mesure est de +/- 1 à 3 cm.
