Carte de commande pour moteur de ventilateur à vitesse variable (5 fils CC)

Description de Carte de commande pour moteur de ventilateur à vitesse variable (5 fils CC)

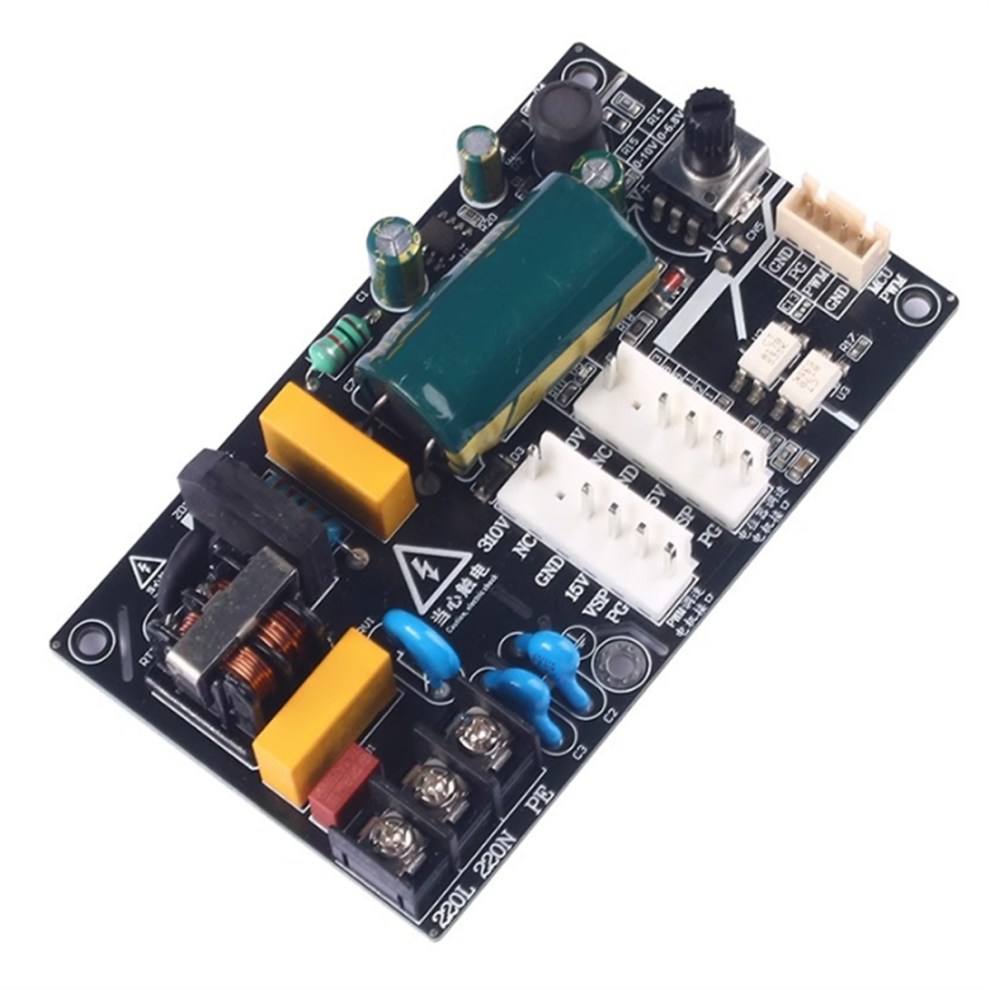

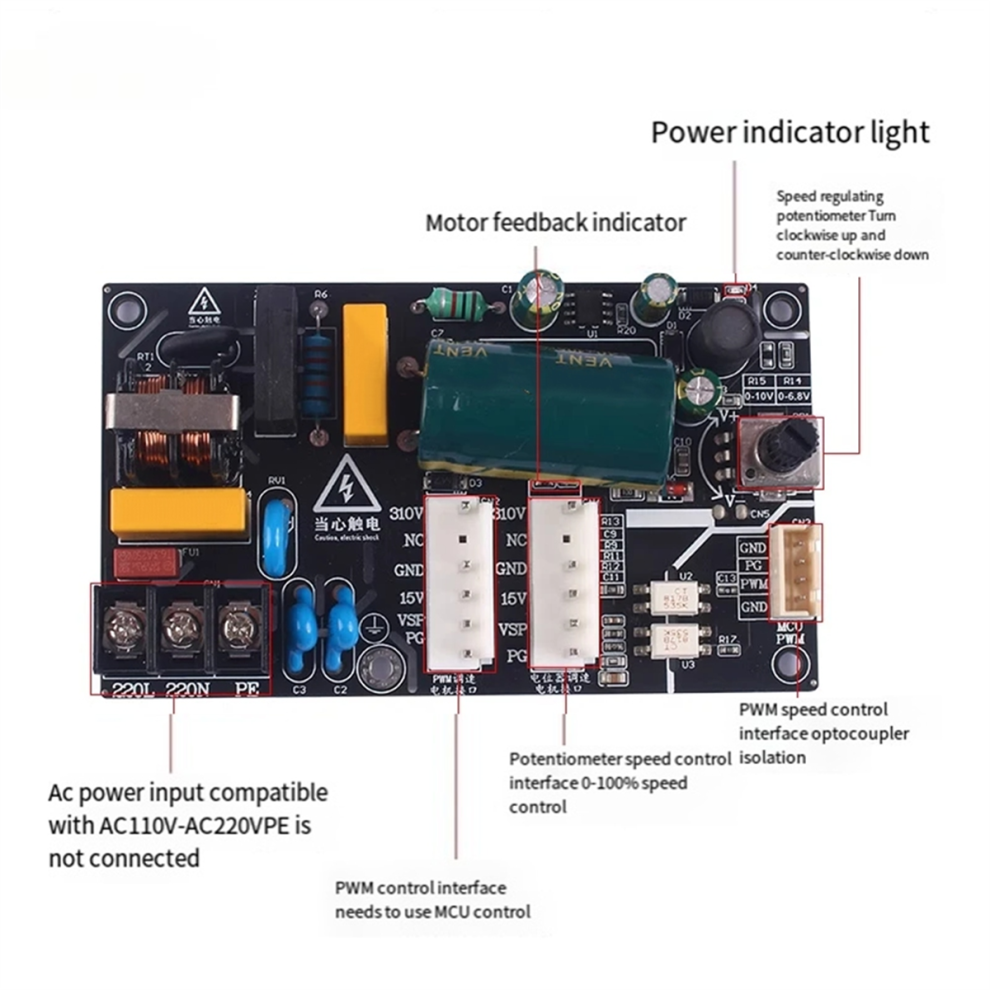

Description de la carte de commande de moteur de ventilateur à vitesse variable pour moteur CC 5 fils

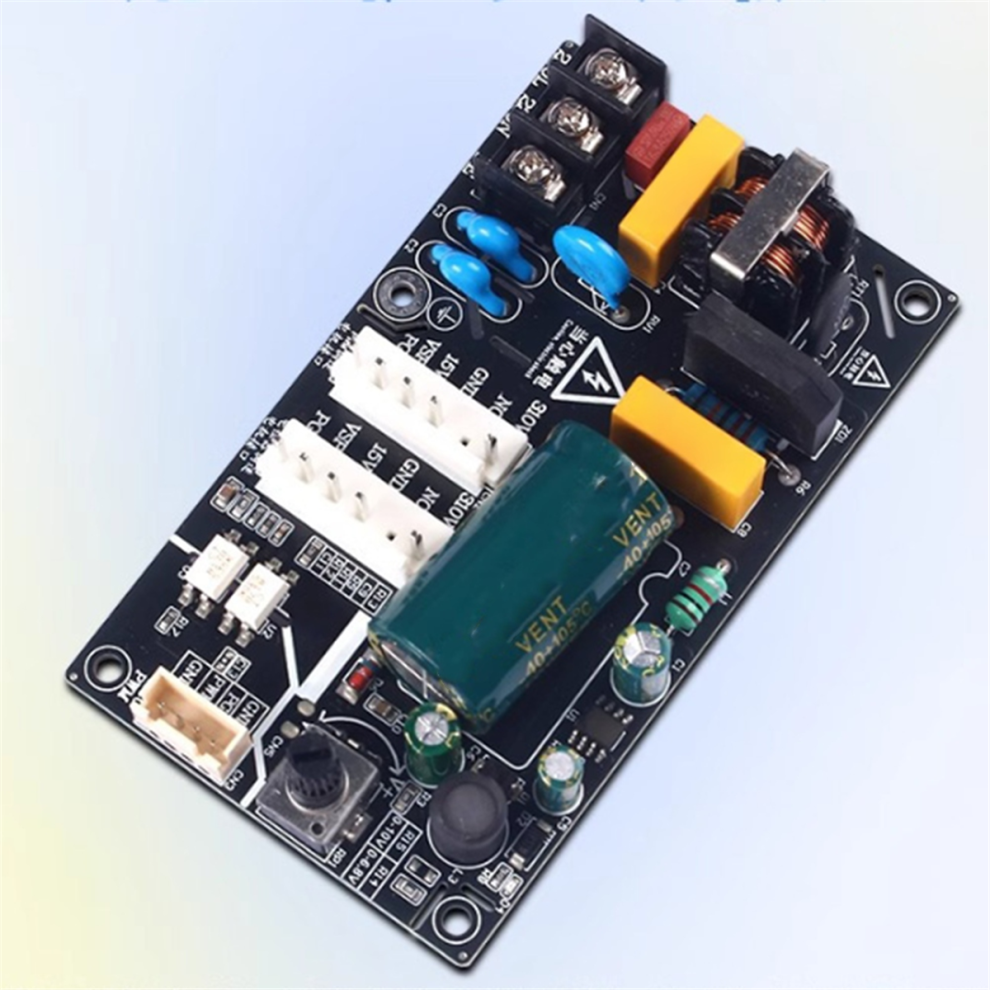

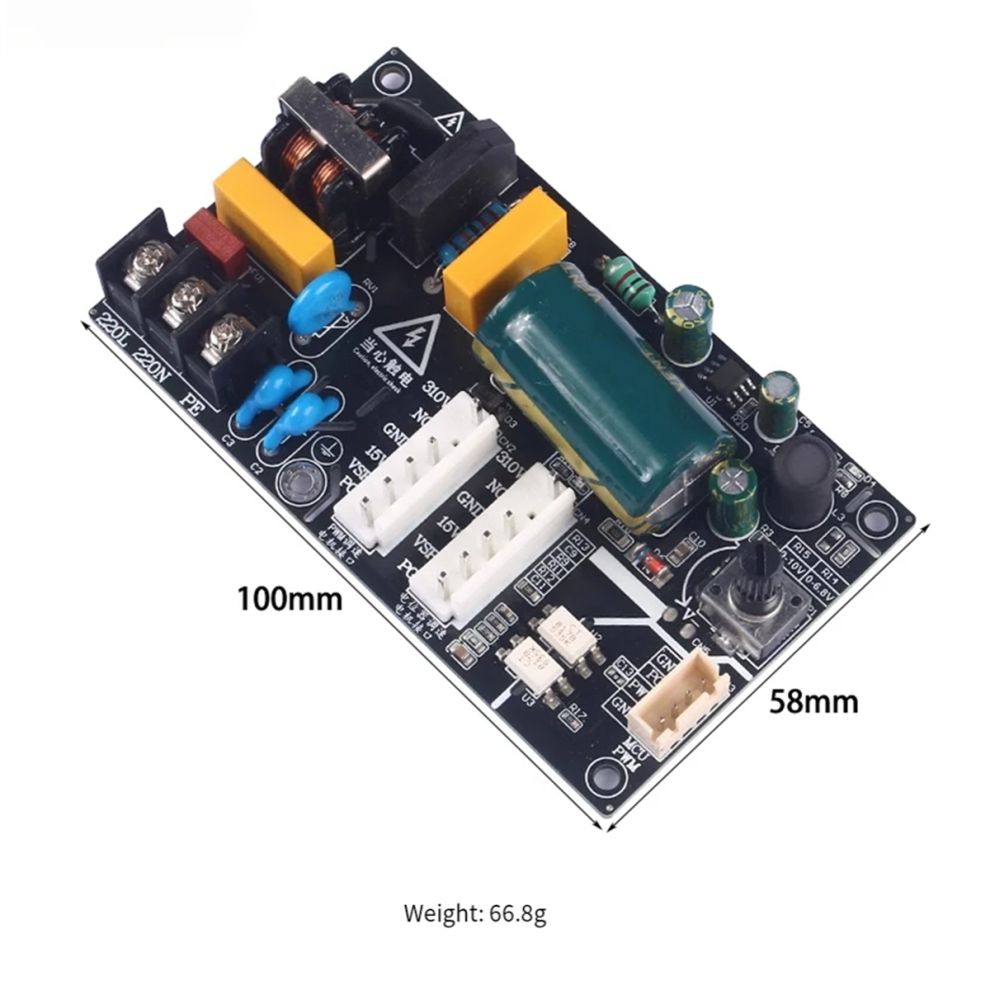

1. Dimensions de la carte PCB : 100 x 58 mm, conçue avec un circuit imprimé double face FR-4 de 1,6 mm d'épaisseur.
2. Le condensateur utilisé est un condensateur haute fréquence de 450 V/150 µF à faible résistance (résistance à la température de 105 C) dédié à l'alimentation.
3. La vitesse du moteur peut être contrôlée par le potentiomètre intégré ou par le port de sortie PWM d'un microcontrôleur (borne 2.54-4P). Remarque : lors de l'utilisation d'un microcontrôleur, la masse doit être partagée entre le microcontrôleur et l'alimentation 5 fils.
4. La carte comporte deux groupes d'interfaces VH3.96-6P (2 broches vides) permettant de contrôler indépendamment deux groupes de ventilateurs (entrée et sortie d'air).
5. Le module intègre une protection contre les interférences électromagnétiques (CEM) et une protection contre les surchauffes. Il est alimenté par un moteur 15 V non isolé. La nouvelle carte a été optimisée. Pour une commande monopuce, il suffit de connecter trois fils (FG, PWM, GND). Couleur : voir image. Matériau : circuit imprimé (PCB). Contenu de l'emballage : 1 carte de commande de moteur CC. Seul le contenu mentionné ci-dessus est inclus. Remarque : la couleur de l'article sur la photo peut légèrement différer de la réalité en raison de la réflexion de la lumière et des réglages de votre écran. Une marge d'erreur de +/- 1 à 3 cm est possible.
