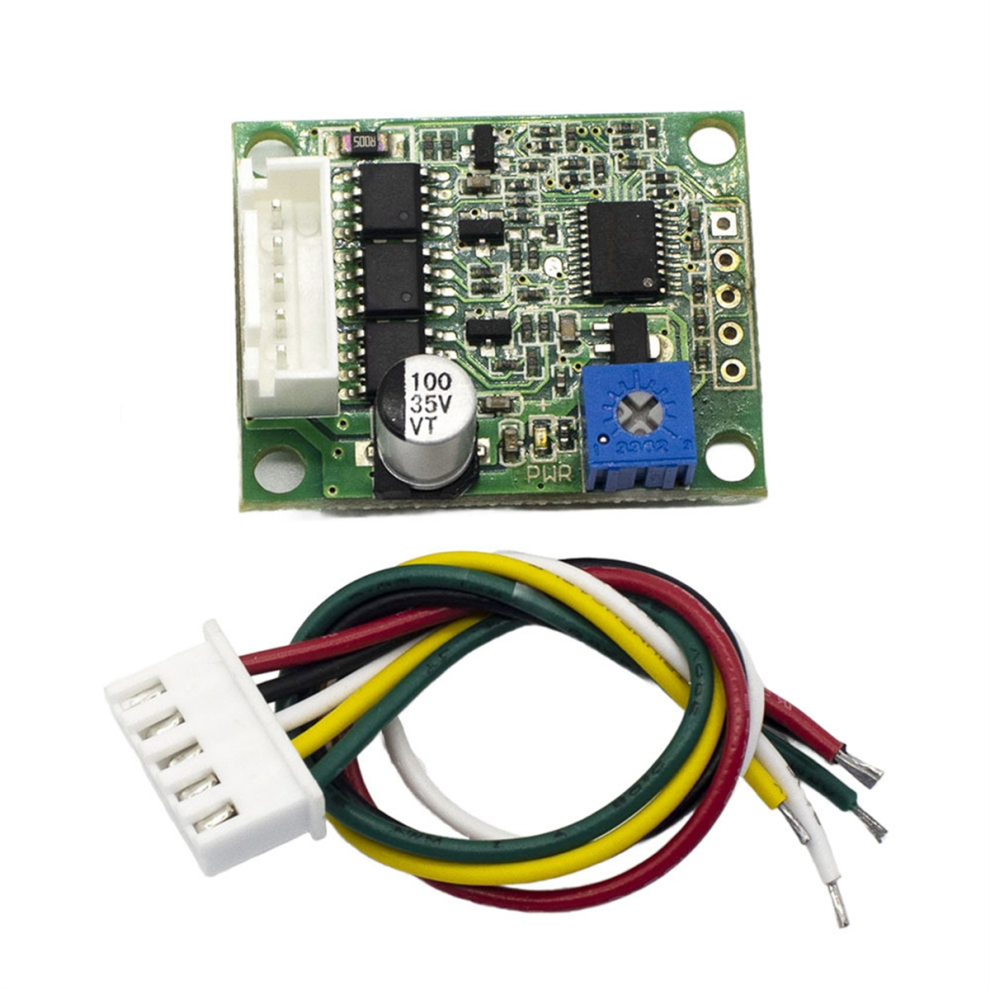

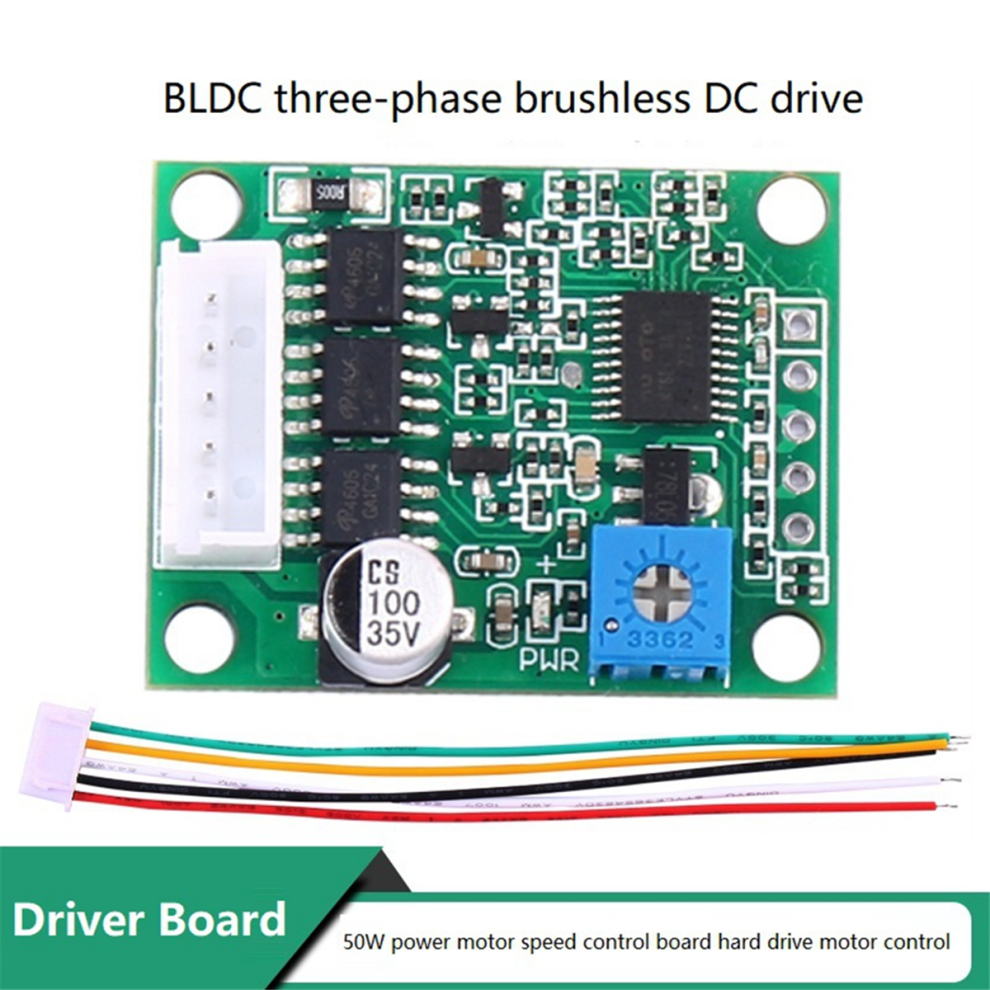

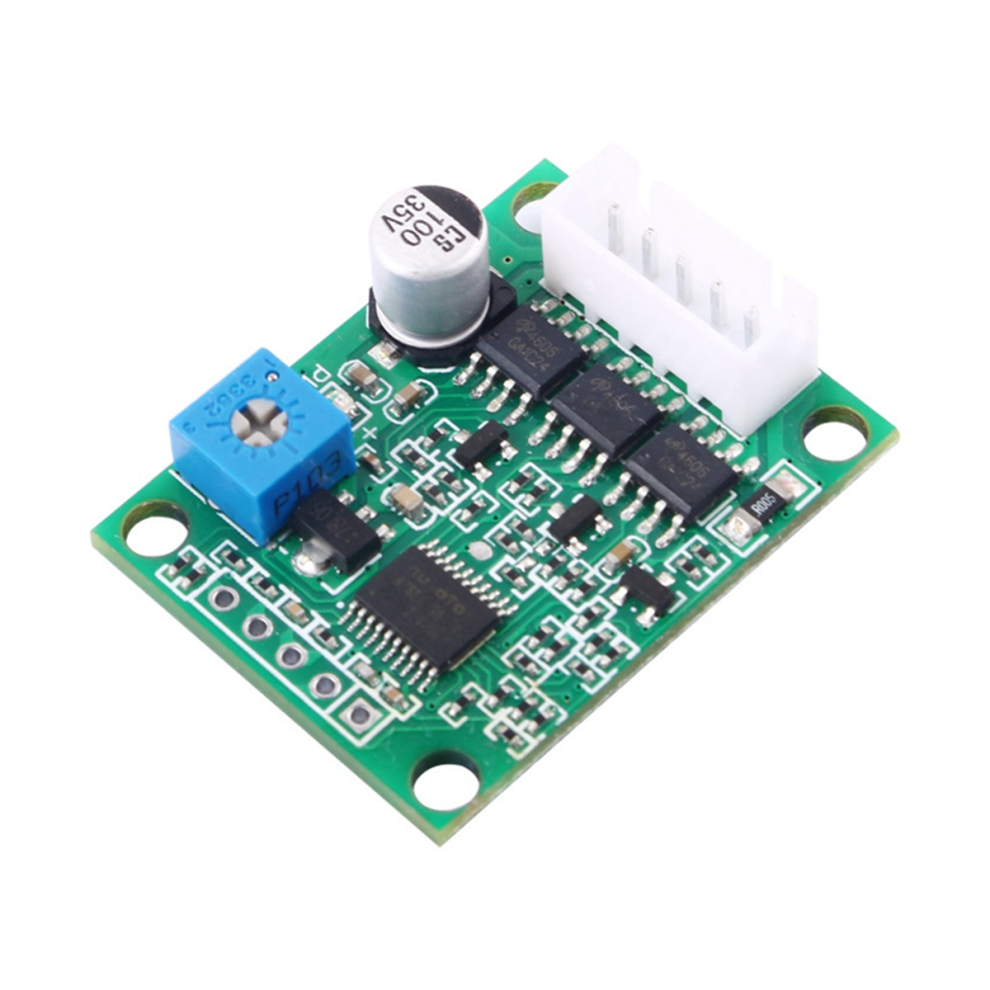

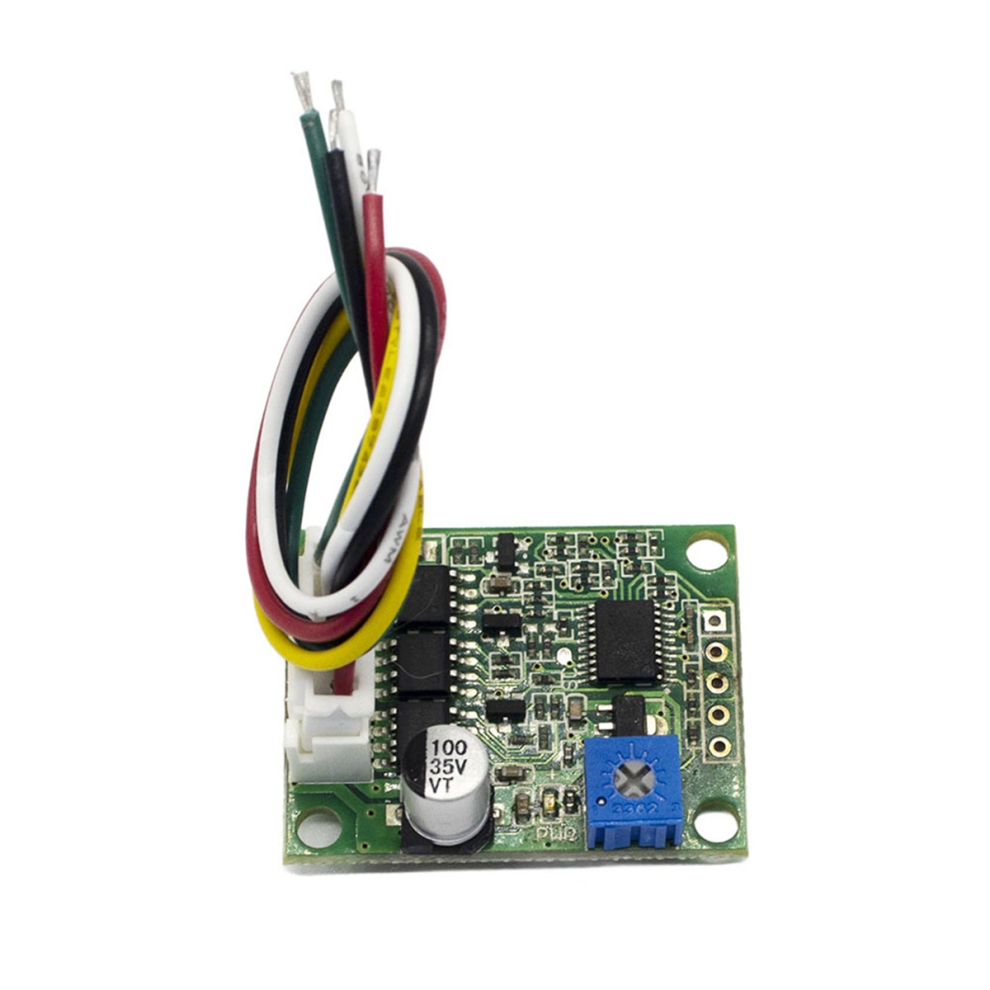

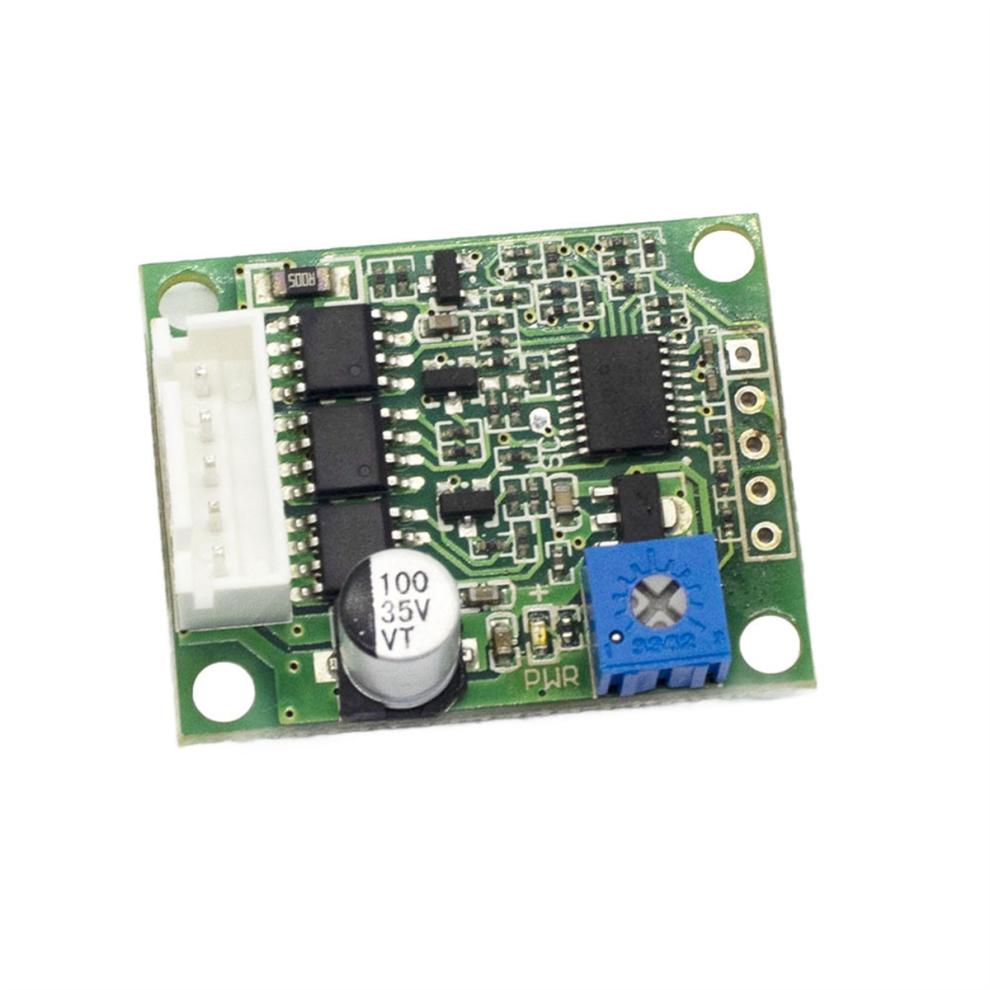

Carte de commande pour moteur sans balais, régulateur de vitesse BLDC triphasé

Description de Carte de commande pour moteur sans balais, régulateur de vitesse BLDC triphasé

Précautions : 1. Le circuit d'alimentation de la carte mère ne comporte pas de fusible. L'utilisateur l'a ajouté. Inverser la polarité de l'alimentation peut endommager irrémédiablement certains composants de la carte (même si le module ne fonctionne qu'une seconde).
2. Le moteur est protégé contre le blocage en fonctionnement normal. Ne court-circuitez pas le module lorsqu'il ne fonctionne pas correctement. Un court-circuit peut provoquer une explosion ; effectuez un premier test de câblage avec un faible courant et une basse tension. Utilisez un moteur CC triphasé sans balais de puissance et de courant équivalents.
3. Ne connectez pas un moteur dont la tension, le courant ou la puissance sont manifestement incompatibles avec ceux du module, afin d'éviter tout dommage inexplicable.

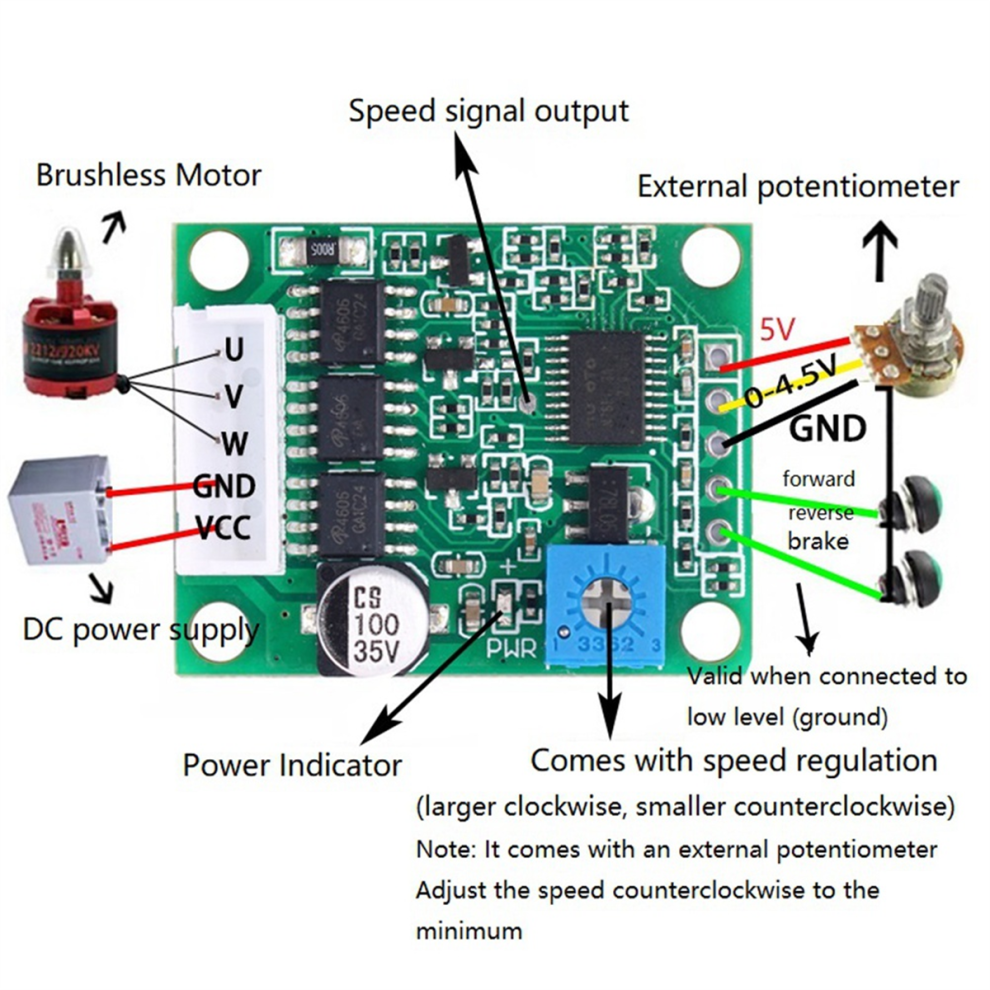

Description de l'interface :
1. Connectez la sortie de phase UVW au moteur.
2. Alimentation principale VCC GND (alimentation CC externe)
Paramètres du produit :
Nom du produit : Variateur triphasé CC sans balais et sans capteur Hall

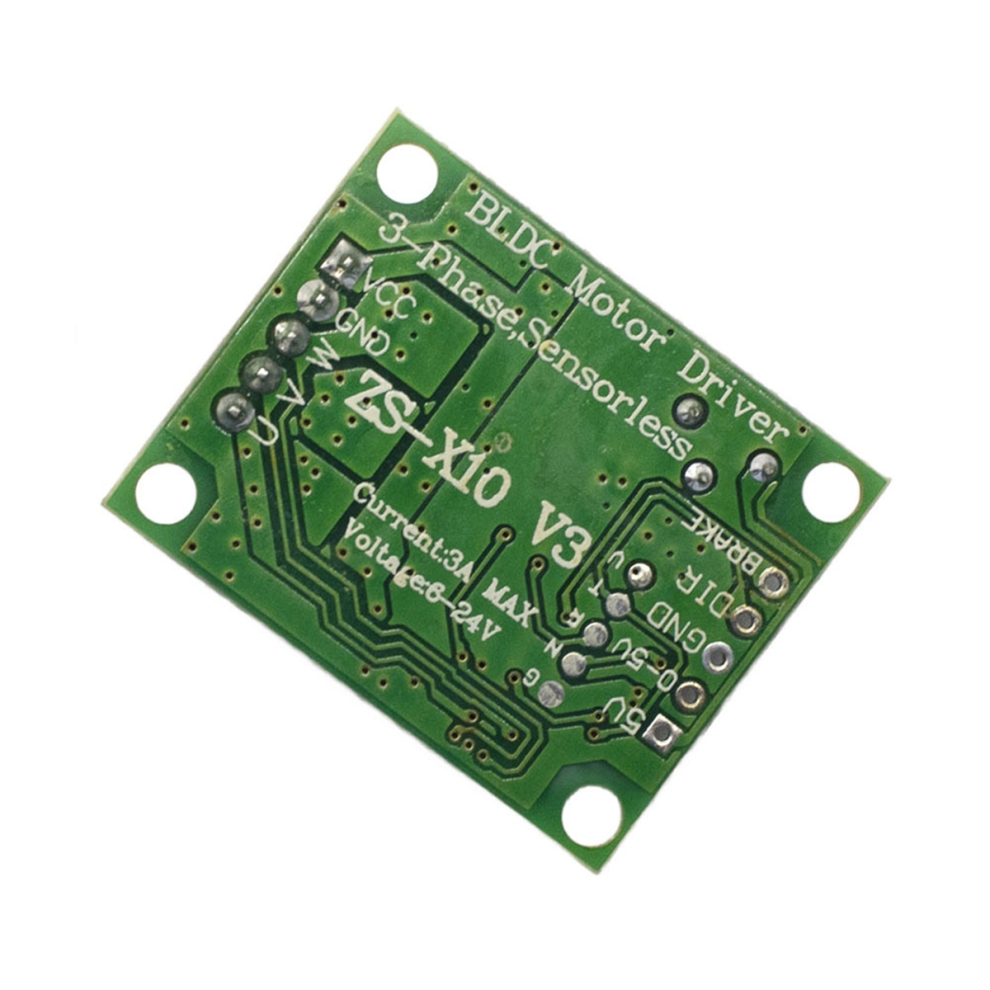

Modèle : X10 (sans capteur)
Tension de fonctionnement : 6-20 V (limite : 5-24 V)
Courant d'entraînement : 3 A max.
Vitesse maximale : 224 000 tr/min (moteur à 2 pôles), 74 000 tr/min (moteur à 6 pôles), 40 000 tr/min (moteur à 12 pôles), 35 000 tr/min (moteur à 14 pôles).
Caractéristiques : Ce variateur est un variateur de ventilateur sans balais basse consommation. Il peut également être intégré à d'autres systèmes. Il est particulièrement adapté aux pompes à air, pompes à eau, pompes à huile, ventilateurs, etc., ainsi qu'aux appareils électriques de commande industrielle pour moteurs triphasés CC sans balais de faible puissance et à faible encombrement. Le réglage par défaut (temporisation intermédiaire) n'est pas adapté aux moteurs de forte puissance, notamment en cas de fonctionnement prolongé à pleine charge. L'ajout d'un ventilateur est recommandé pour le refroidissement.
Dimensions : 34 x 27 x 11 mm
Matériau : Circuit imprimé
Couleur : Vert

Contenu de l'emballage :
1 x variateur de vitesse moteur
1 x câble

Seul le contenu mentionné ci-dessus est inclus. Les autres produits ne sont pas fournis.
Remarque : La couleur de l'article sur la photo peut légèrement différer de la réalité en raison de la réflexion de la lumière et des réglages de votre écran. Une marge d'erreur de +/- 1 à 3 cm est possible.
