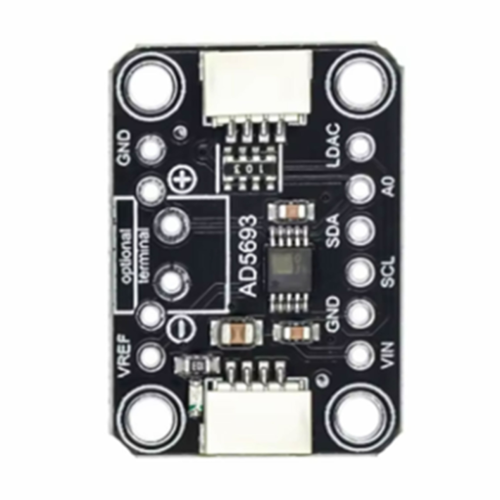

Interface I2C AD5693R pour la conversion de signal numérique de modules 16 bits

Description de Interface I2C AD5693R pour la conversion de signal numérique de modules 16 bits

Interface I2C AD5693R pour module 16 bits de conversion de signal numérique : Description
Caractéristiques :

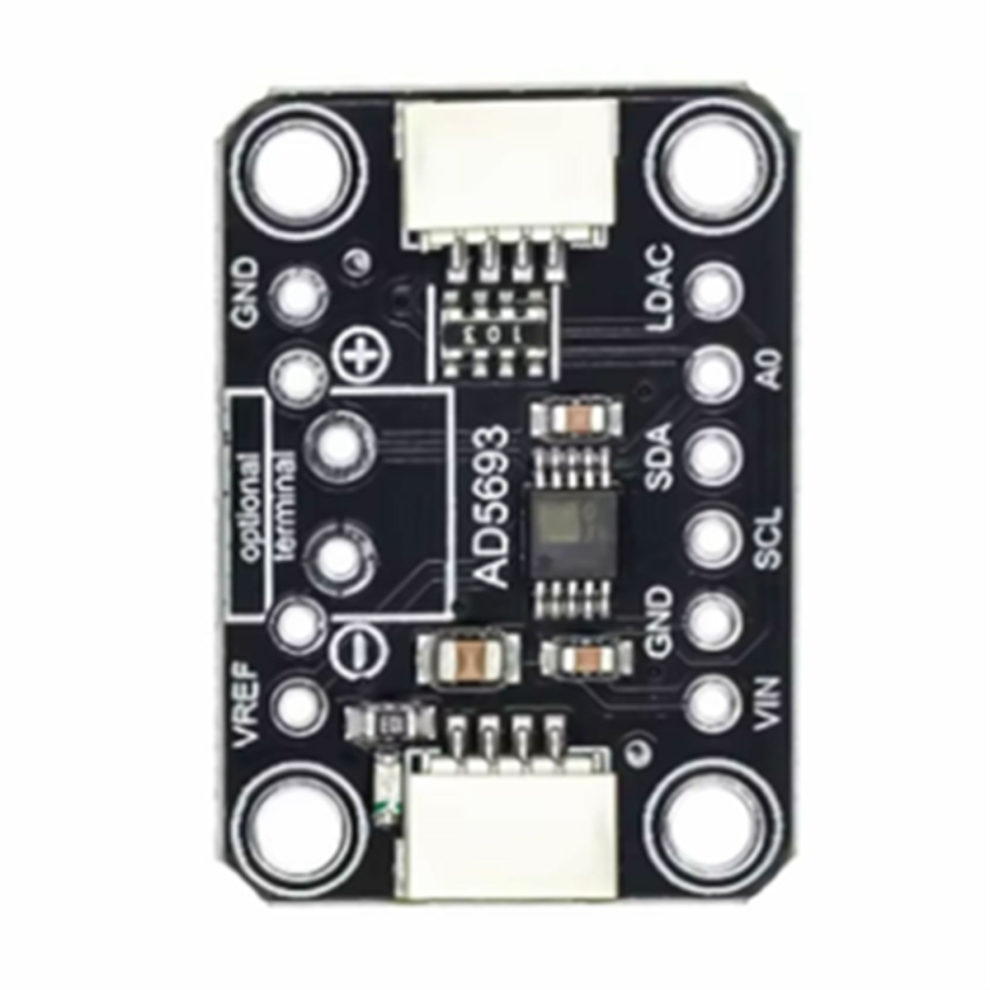

1. Sortie haute précision : La carte d'adaptation utilise l'AD5693R, un convertisseur numérique-analogique (CNA) 16 bits doté d'une interface I2C et d'une référence interne de 2,5 V compensée en température, pour une sortie compacte et haute précision.

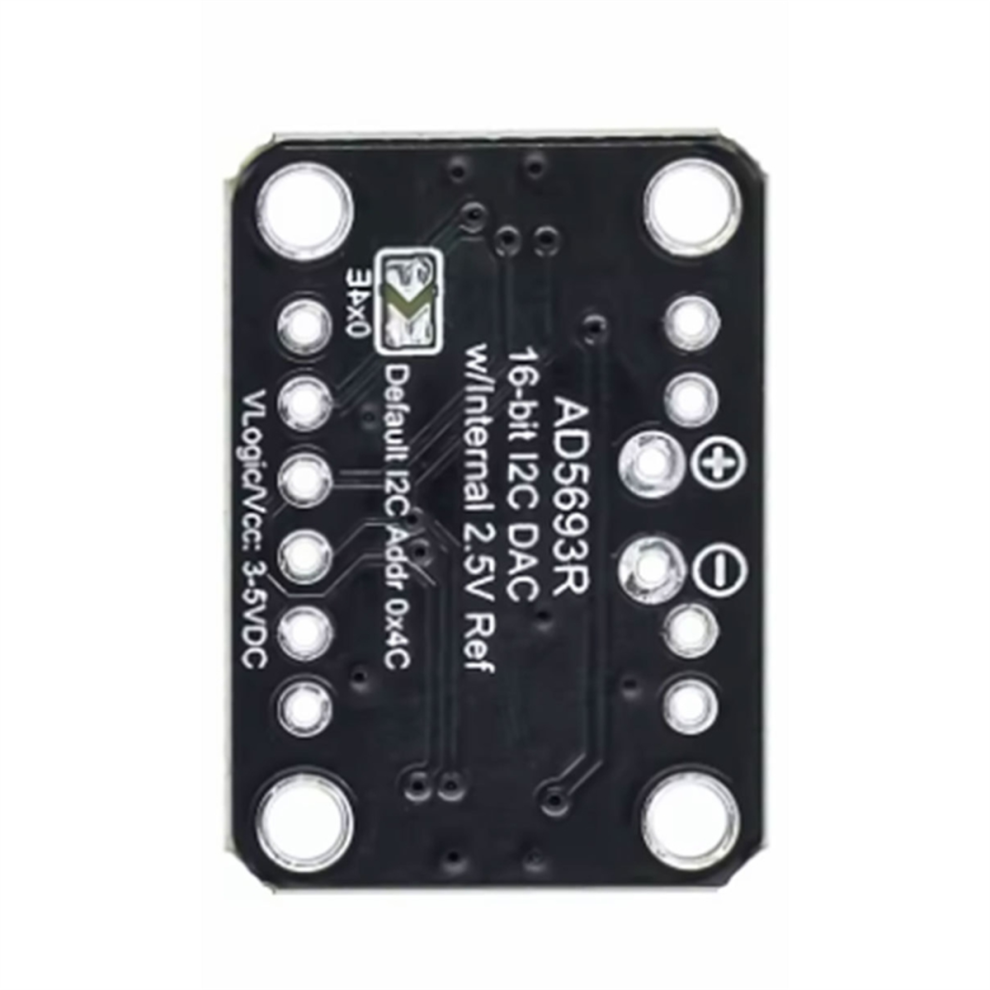

2. Double compatibilité : Le module adaptateur I2C permet de connecter deux CNA sur un seul bus I2C en inversant les broches ADDR/A0 ou en utilisant le connecteur situé à l'arrière pour éviter les conflits.
3. Multiples options de connexion : La carte de développement est équipée de connecteurs standard au pas de 2,54 mm (0,1 pouce) pour une intégration facile sur plaques d'essai ou plaques perforées, ainsi que de quatre trous de fixation pour une installation sécurisée. Intégration facile : La carte de développement I2C est dotée d'un circuit imprimé personnalisé au format STEMMA QT avec des connecteurs compatibles I2C Qwiic, permettant des connexions sans soudure entre la carte et l'AD5693R, ainsi que la connexion à divers capteurs et accessoires à l'aide de câbles compatibles. Conception conviviale : La carte de développement 16 bits est conçue pour une configuration rapide et une utilisation simplifiée, ce qui la rend idéale pour les développeurs débutants et expérimentés souhaitant intégrer des sorties précises et fiables à leurs projets. Description : La carte d'extension AD5693R est un convertisseur numérique-analogique (CNA) 16 bits avec une interface I2C et une référence interne de 2,5 V compensée en température pour une sortie compacte et de haute précision. La broche ADDR/A0 est déconnectée afin de permettre la connexion de deux CNA sur un seul bus I2C. Il suffit de mettre la broche A0 à l'état haut (ou de fermer le cavalier à l'arrière) pour éviter les conflits. Un connecteur à 6 broches pour le prototypage sur plaque d'essai est également inclus. Fonctionne avec une logique 3,3 V ou 5 V, et vous pouvez régler la sortie maximale à 2,5 V ou 5 V (2 x Vref). Si vous utilisez une alimentation de 3,3 V, vous pouvez régler la plage de sortie sur 2,5 V ou Vin.
Paramètres :
Précision relative élevée (INL) : 2 LSB maximum à 16 bits
Faible dérive, référence 2,5 V : 2 ppm/C (typique)
Plage de sortie sélectionnable : 2,5 V ou 5 V
Erreur totale non ajustée (TUE) : 0,06 % de la valeur maximale
Erreur de désalignement : 1,5 mV (max.)
Erreur de gain : 0,05 % du maximum.
Faible bavure : 0,1 nV/s
Capacité de pilotage élevée : 20 mA
Plage de température de fonctionnement : -40 C à +105 C
Dimensions du produit : 25,2 mm 17,6 mm 4,8 mm
Couleur : Noir
Matériau : PC
Emballage Contenu :
1 module
1 broche
Seul le contenu de l'emballage mentionné ci-dessus est inclus. Les autres produits ne sont pas fournis.
Remarque : La couleur de l'article sur la photo peut légèrement différer de la réalité en raison de la réflexion de la lumière et des réglages de votre écran. Une marge d'erreur de +/- 1 à 3 cm est possible.
