Module convertisseur d'interface isolé UART TTL 3,3 V/5 V vers RS485

Description de Module convertisseur d'interface isolé UART TTL 3,3 V/5 V vers RS485

Description du module convertisseur d'interface isolé UART TTL vers RS485 3,3 V/5 V

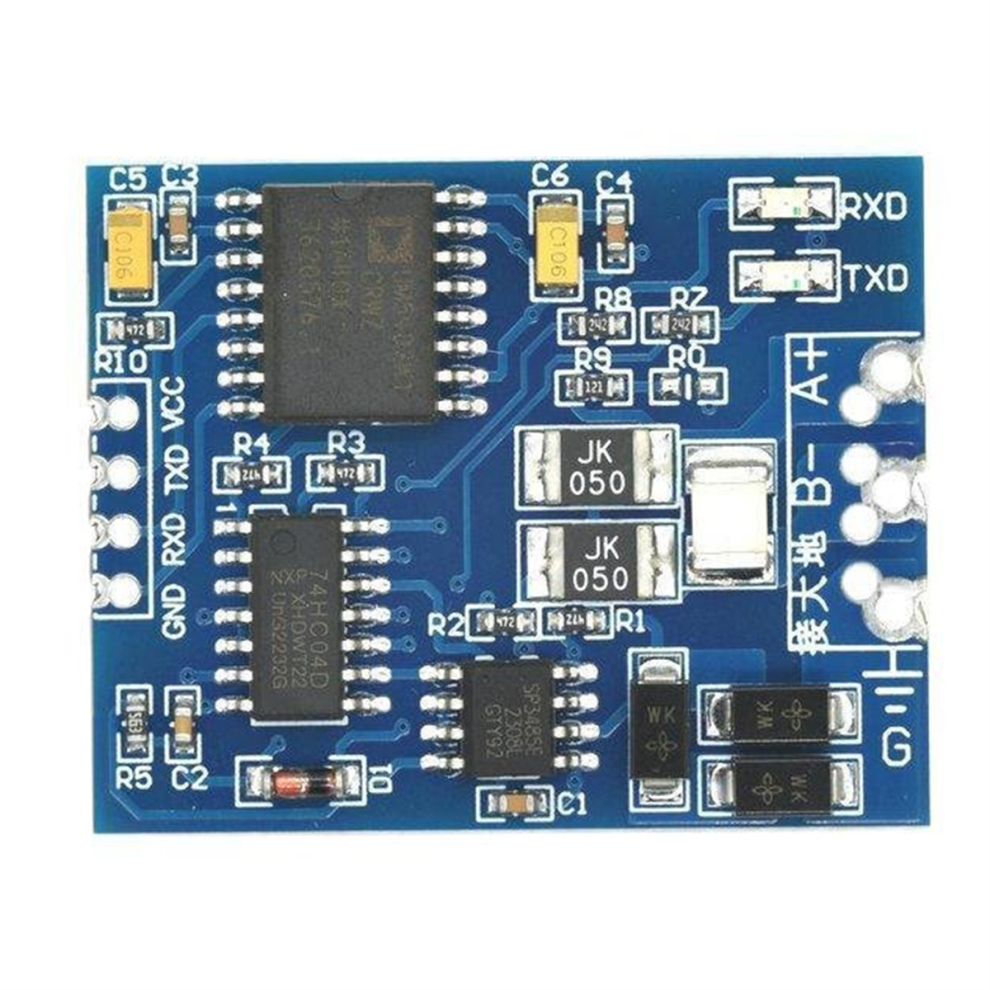

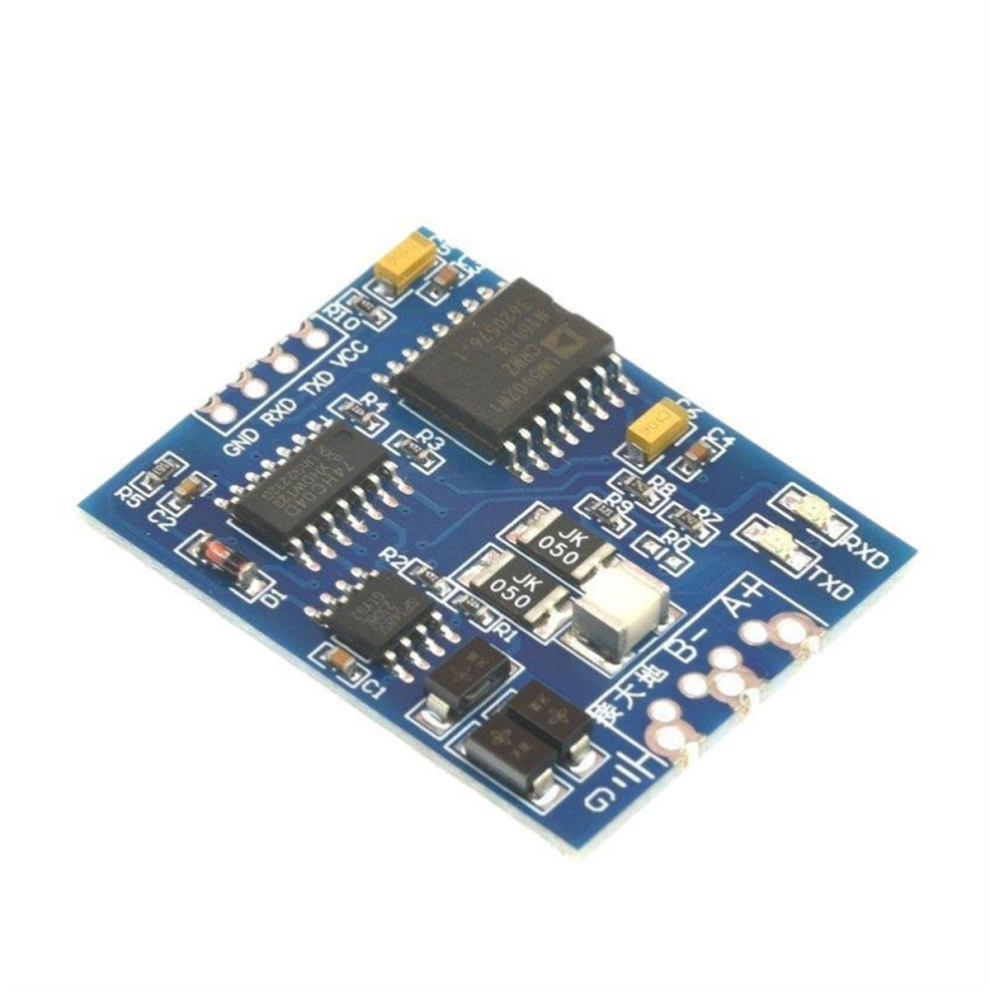

Description du module : Ce produit utilise une puce d'isolation haut de gamme pour assurer une isolation parfaite de l'alimentation et du signal TTL et RS485, offrant ainsi une excellente résistance aux interférences. Son alimentation à large plage de tension (3,0 V - 5,5 V) garantit une compatibilité parfaite avec les systèmes 3,3 V et 5,0 V. Les signaux de communication 3,3 V ou 5,0 V sont compatibles.
Ce module de transmission transparent permet le transfert mutuel des signaux TTL et RS485. Cependant, il est important de noter que le mode de communication RS485 permet une communication bidirectionnelle, mais pas dans les deux sens simultanément. La communication doit être alternée : chaque extrémité du canal de communication peut être utilisée comme émetteur ou récepteur, mais les informations ne peuvent être transmises que dans un seul sens à la fois.
Ce module assure le contrôle automatique du flux du signal RS485 et la commutation automatique entre l'émission et la réception. L'utilisation de ce module est aussi simple que celle d'un port série. Ce module intègre une protection complète du bus 485 et une conception anti-interférences. L'utilisation d'une puce d'isolation assure l'isolation de l'alimentation et du signal, avec des fonctions d'isolation et de protection du bus offrant des performances CEM (compatibilité électromagnétique) et anti-interférences électromagnétiques extrêmement élevées. Lors de transmissions longue distance, la connexion de l'extrémité « masse » du module à la terre assure une excellente protection contre les interférences, empêchant ainsi toute interférence avec la terre lors de transmissions intérieures à courte distance. La conception au pas standard de 2,54 mm facilite vos développements ultérieurs. Avec une résistance d'adaptation de 120 Ω, une connexion courte Ro permet d'adapter la résistance ; pour les transmissions longue distance, la connexion courte est recommandée. Ce module prend en charge la communication multi-appareils ; un même réseau peut connecter au moins 128 nœuds. Peut être branché à chaud, sans risque de déconnexion. Câblage anti-interférences et câblage en cuivre pour une protection optimale contre les interférences. Débit en bauds : 100-256 000 bps (prise en charge parfaite). Module : 1. Large plage de tension d'alimentation (3,0 V-5,5 V). 2. Compatibilité parfaite avec les signaux 3,3 V et 5,0 V. 3. Isolation complète de l'alimentation et du signal, performances CEM et IEM élevées, tension d'isolation jusqu'à 2 500 V CC. 4. Conception industrielle, forte capacité anti-interférences et protection renforcée 485 Ω, utilisable en milieu industriel et en environnements difficiles. Température de fonctionnement : -40 C à +85 C. Portée de transmission : plusieurs kilomètres (testée sur 850 mètres avec un câble 2x1,5 Ω, portée recommandée jusqu'à 800 mètres, avec un répéteur au-delà). Conception à trous réduits, épaisseur de la carte : 0,8 mm. Utilisable comme carte mère ou pour le soudage de bornes.
6. Voyants lumineux RXD et TXD pour l'affichage panoramique de l'état d'émission et de réception.
L'apparence peut varier d'un lot à l'autre, sans incidence sur l'utilisation.
Couleur : voir image
Matériau : PC
Contenu de l'emballage :
1 module
Seul le contenu mentionné ci-dessus est inclus. Les autres produits ne sont pas inclus.
Remarque : La couleur de l'article sur la photo peut légèrement différer de la réalité en raison de la réflexion de la lumière et des réglages de votre écran. Une marge d'erreur de +/- 1 à 3 cm est possible.
