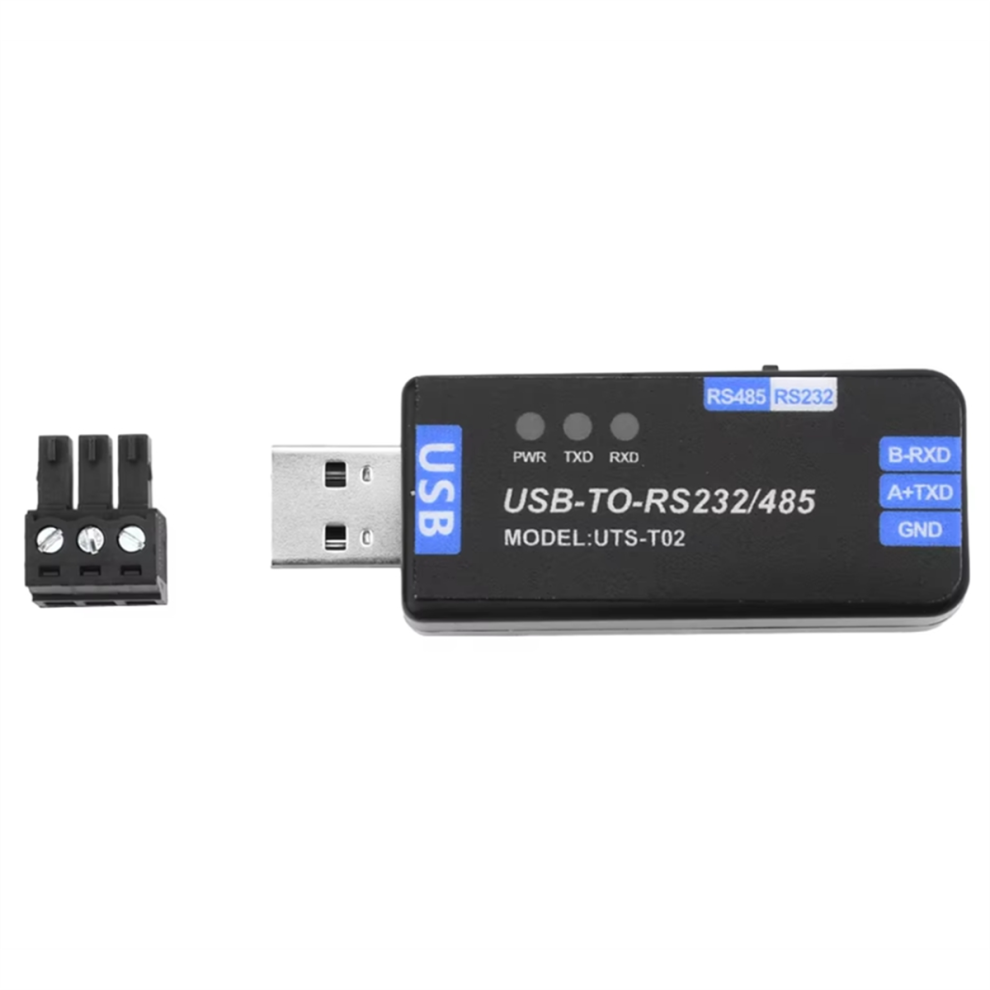

Module de communication USB vers RS485/RS232

Description de Module de communication USB vers RS485/RS232

Supporte la communication USB vers RS485/RS232 (commutation par interrupteur DIP). Équipé du nouveau puce CH343G, plug-and-play, compatible Windows, MacOS, Linux et autres systèmes. La protection transitoire intégrée (suppresseur de surtension) peut efficacement atténuer les surtensions et les pics de tension dans le circuit, et protéger contre l'électricité statique.
Le fusible réarmable intégré et la diode de protection permettent une sortie stable du courant et de la tension, prévient les surintensités et les surtensions, et améliorent la résistance aux chocs.Il y a trois voyants LED sur la carte pour visualiser facilement l'état d'envoi et de réception du signal d'alimentation.

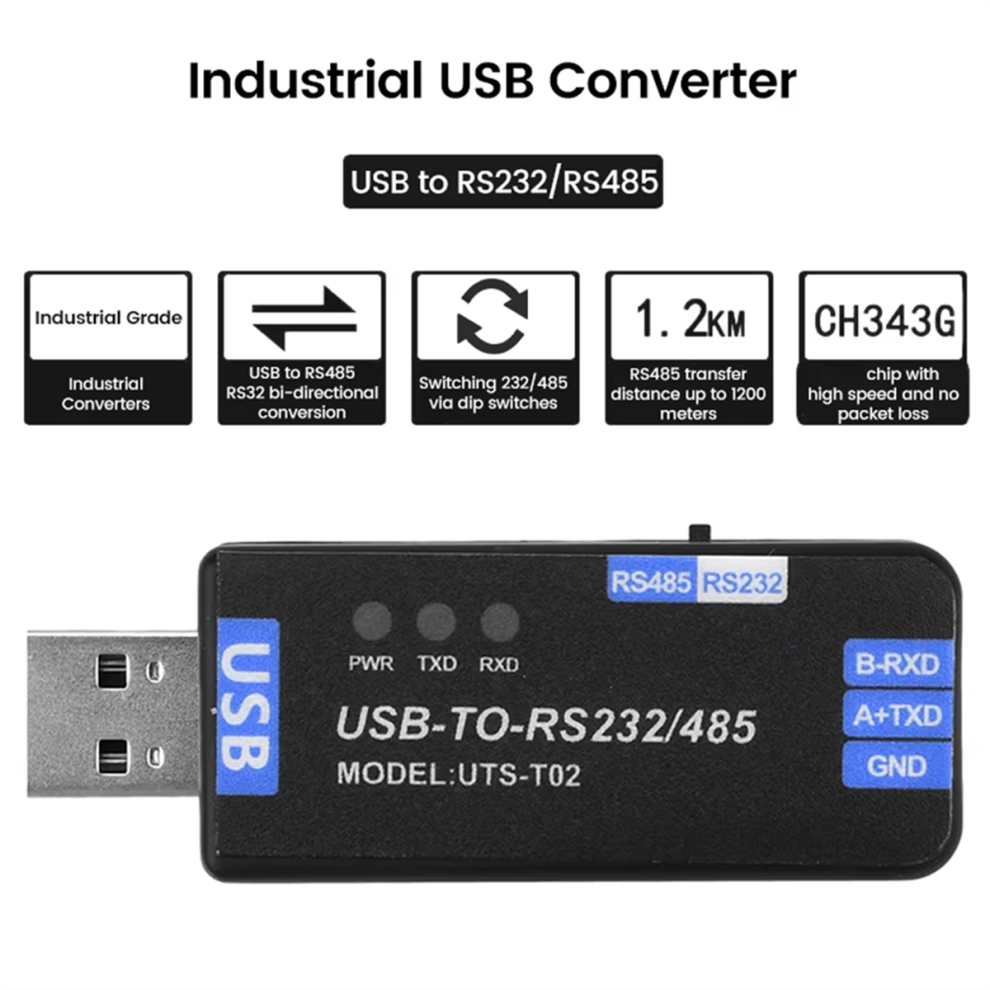

Type de produit : Convertisseur USB vers RS485/RS232 de grade industriel ; Débit de communication : 50 bps à 1 000 000 bps ; Interface hôte : USB ; Interface appareil : RS485/RS232 (sélectionnable par interrupteur DIP)
Interface USB : Niveau de fonctionnement : 5V, Forme d'interface : interface USB de type USB-A, Protection d'interface : fusible de récupération 200 mA, protection antistatique ESD, Distance de transmission : environ 5 mètres

Interface RS485/RS232 :
Forme d'interface : borne à vis
Bornes d'interface : GND, A+ (TXD), B- (RXD)
Contrôle de direction : le matériel détermine et contrôle automatiquement la direction de la transmission des données
Protection d'interface : offre une protection contre les surtensions de 600 W et une protection électrostatique de 15 kV (résistance balancée de 120 Ω à bord)
Distance de transmission : RS485 environ 1200 mètres, RS232 environ 10 mètres à basse vitesse
Mode de transmission : point à multipoint (jusqu'à 32 nœuds, il est recommandé d'ajouter un répéteur RS232 pour plus de 16 nœuds ; une interface point à point ne peut connecter qu'un seul appareil, si plusieurs appareils doivent être connectés, un répéteur est nécessaire)

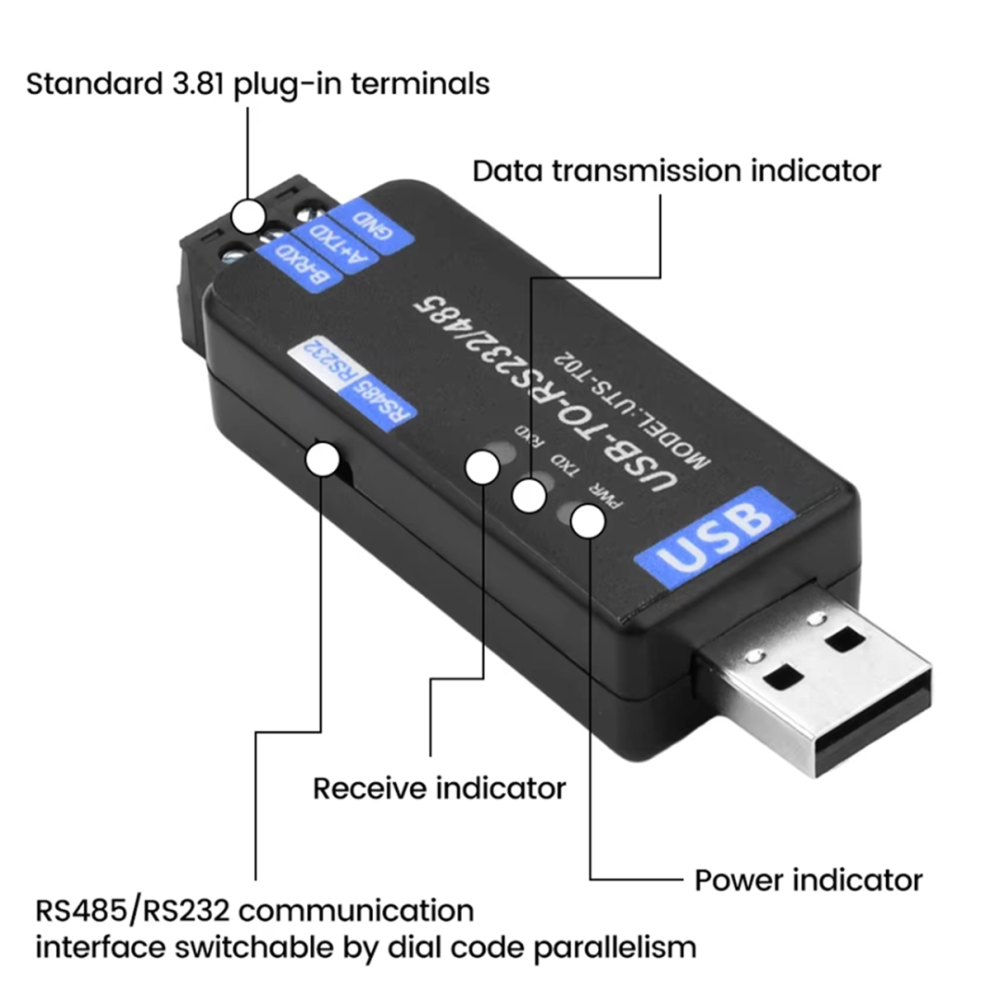

Voyants lumineux :
PWR : voyant d'alimentation, lorsqu'il est connecté en USB, le voyant s'allume dès détection de tension.
TXD : voyant d'envoi, qui s'allume lorsque des données sont envoyées depuis le port USB.
RXD : voyant de réception, qui s'allume lorsque l'interface USB reçoit des données.

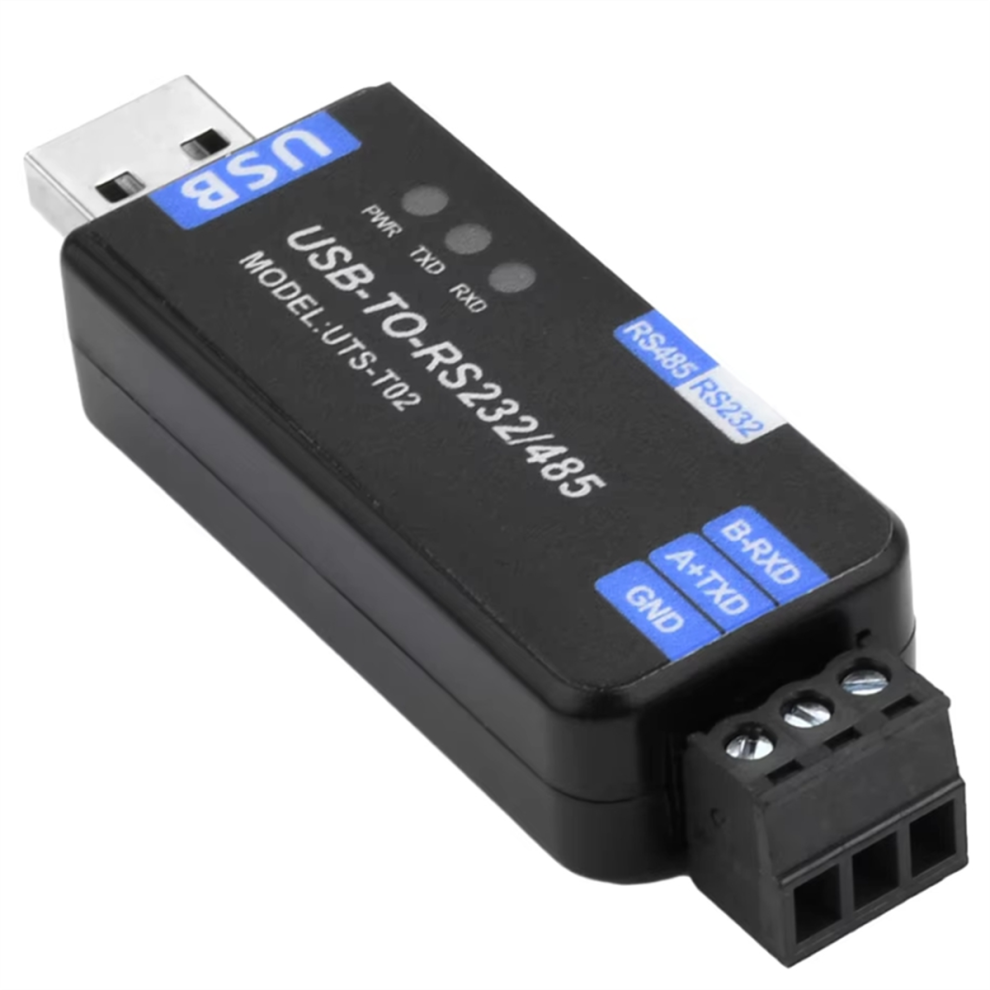

Description de l'interface USB vers RS485/RS232 :
GND : masse de connexion périphérique
A+TXD : RS485 connecte à A, RS232 connecte à RXD
B-RXD : RS485 connecte à B, RS232 connecte à TXD
Couleur : Noir
Matériau : plastiques
Différents lots peuvent avoir des étiquettes légèrement différentes, ce qui n'affecte pas l'utilisation

Contenu de l'emballage :
1 module

Seul le contenu ci-dessus est inclus dans l'emballage ; les autres produits ne sont pas inclus.
Remarque : Les reflets lumineux et les différences d'affichage peuvent faire que la couleur de l'article sur l'image soit légèrement différente de l'objet réel. L'erreur de mesure autorisée est de +/- 1-3 cm.
