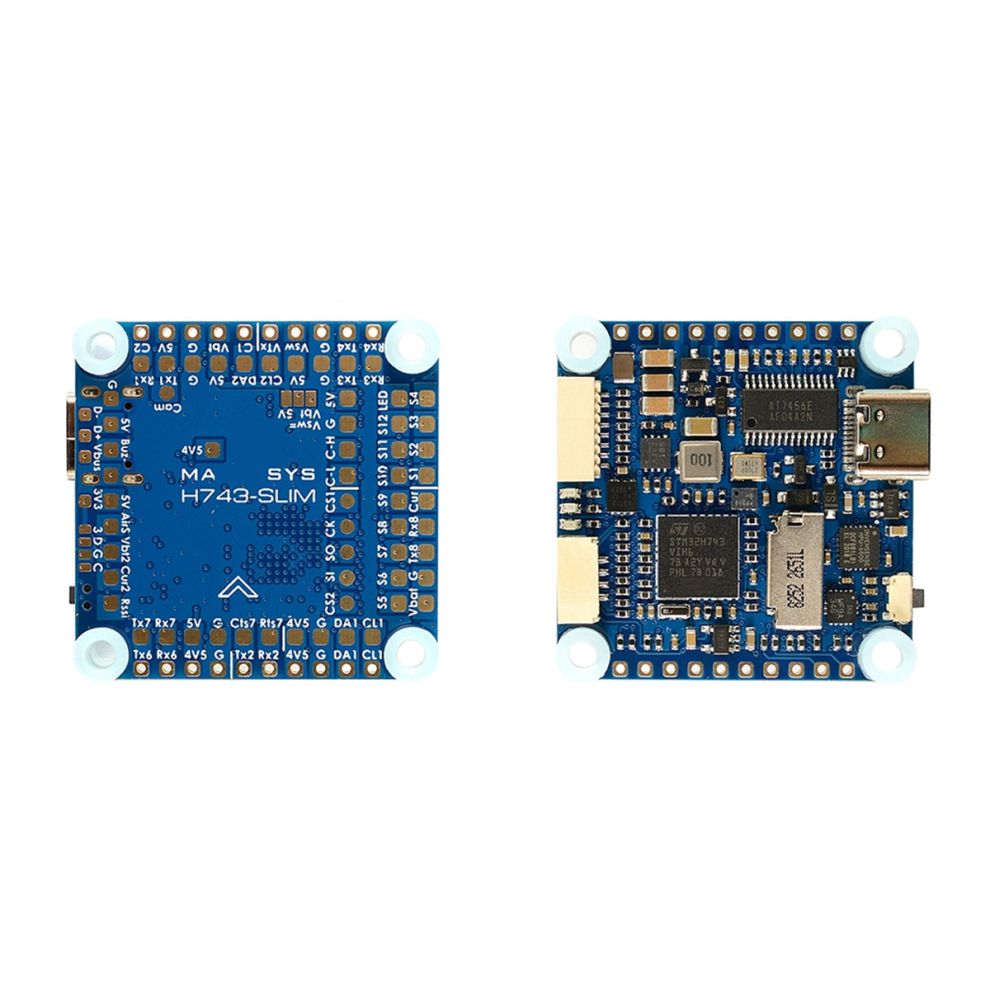

Module de contrôleur FPV H743-SLIM V3 pour drone RC

Description de Module de contrôleur FPV H743-SLIM V3 pour drone RC

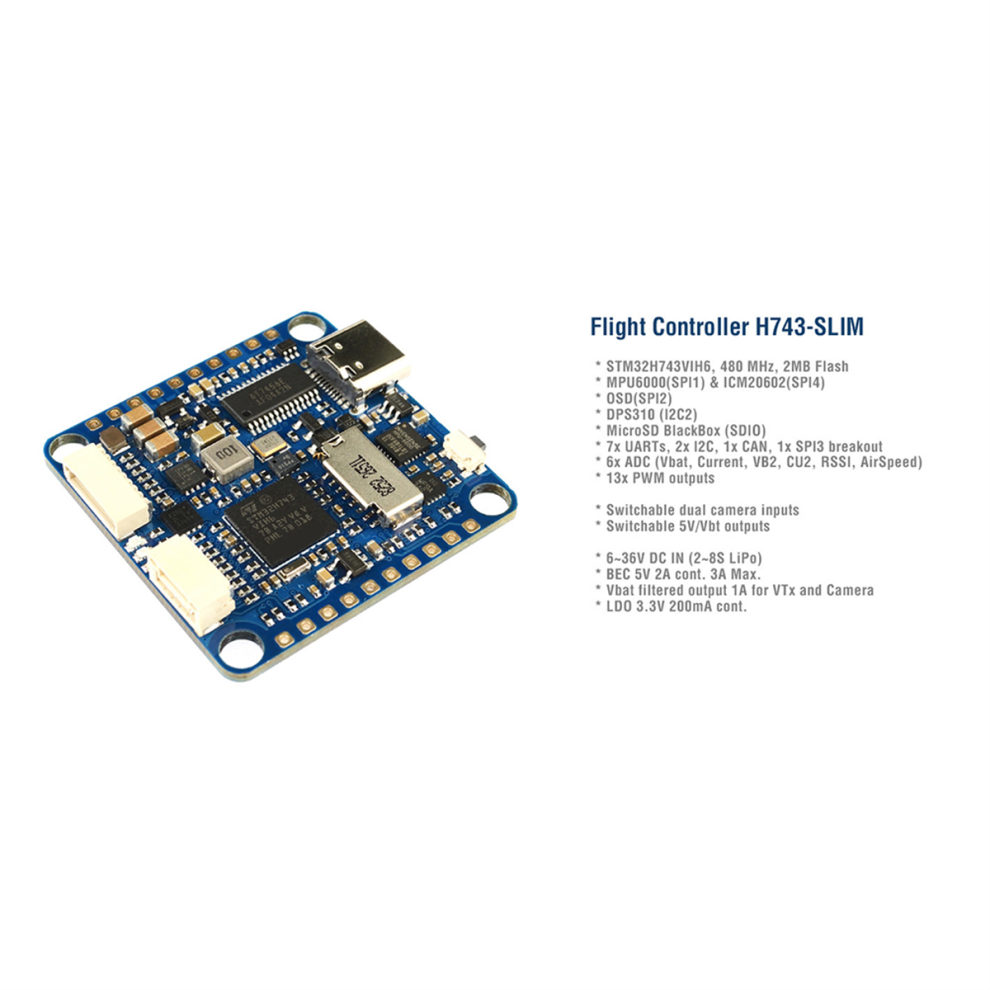

Spécifications FC
MCU : STM32H743VIH6, 480 MHz, 1 Mo de RAM, 2 Mo de mémoire Flash
IMU : MPU6000 (SPI1) et ICM20602 (SPI4)
Baro : DPS310 (I2C2)
OSD : AT7456E (SPI2)

Support pour carte microSD (SDIO)
7 Uarts (1, 2, 3, 4, 6, 7, 8) avec inversion intégrée
13 sorties PWM (avec pad LED)
2 I2C
1 CAN
6 CAN (VBAT, courant, RSSI, vitesse analogique, Vbat2, Cur2)
3 LED pour l'état FC (bleu, rouge) et 3,3 V Indicateur (rouge)
1x SPI3 breakout

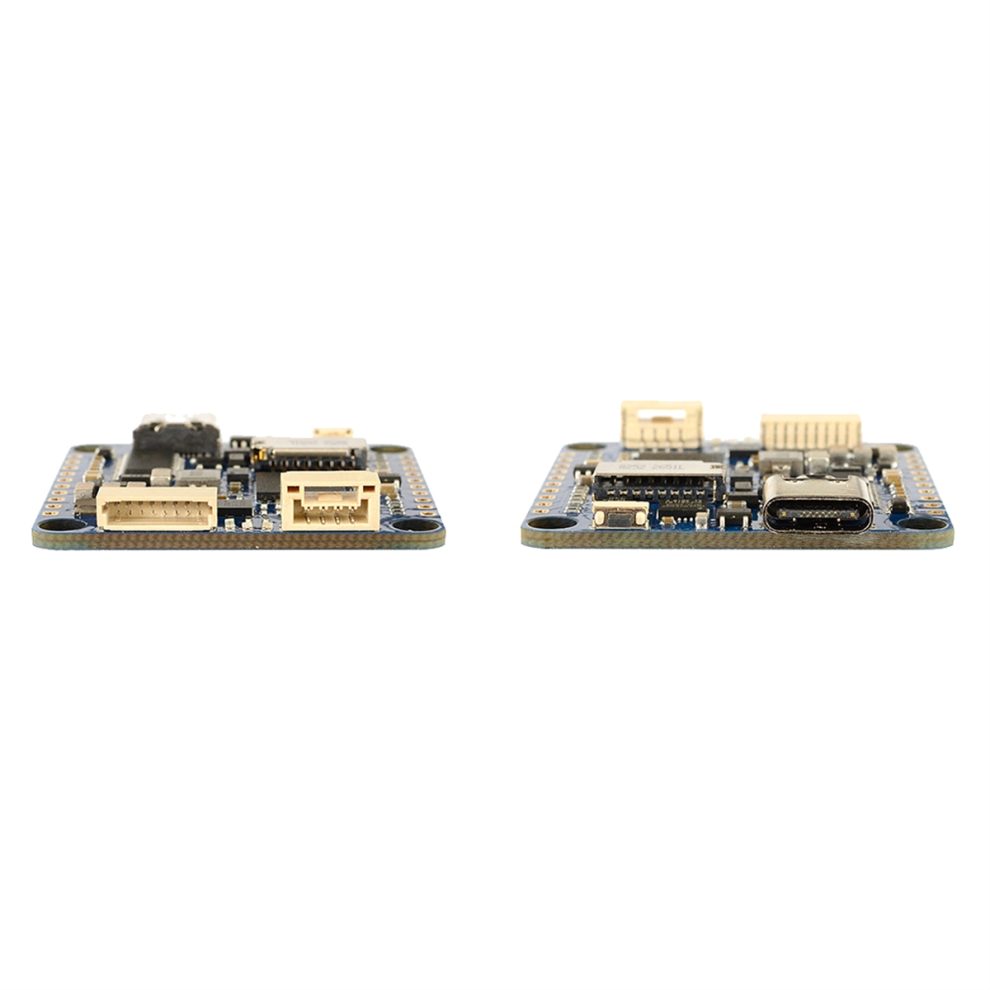

USB Type-C (USB2.0)

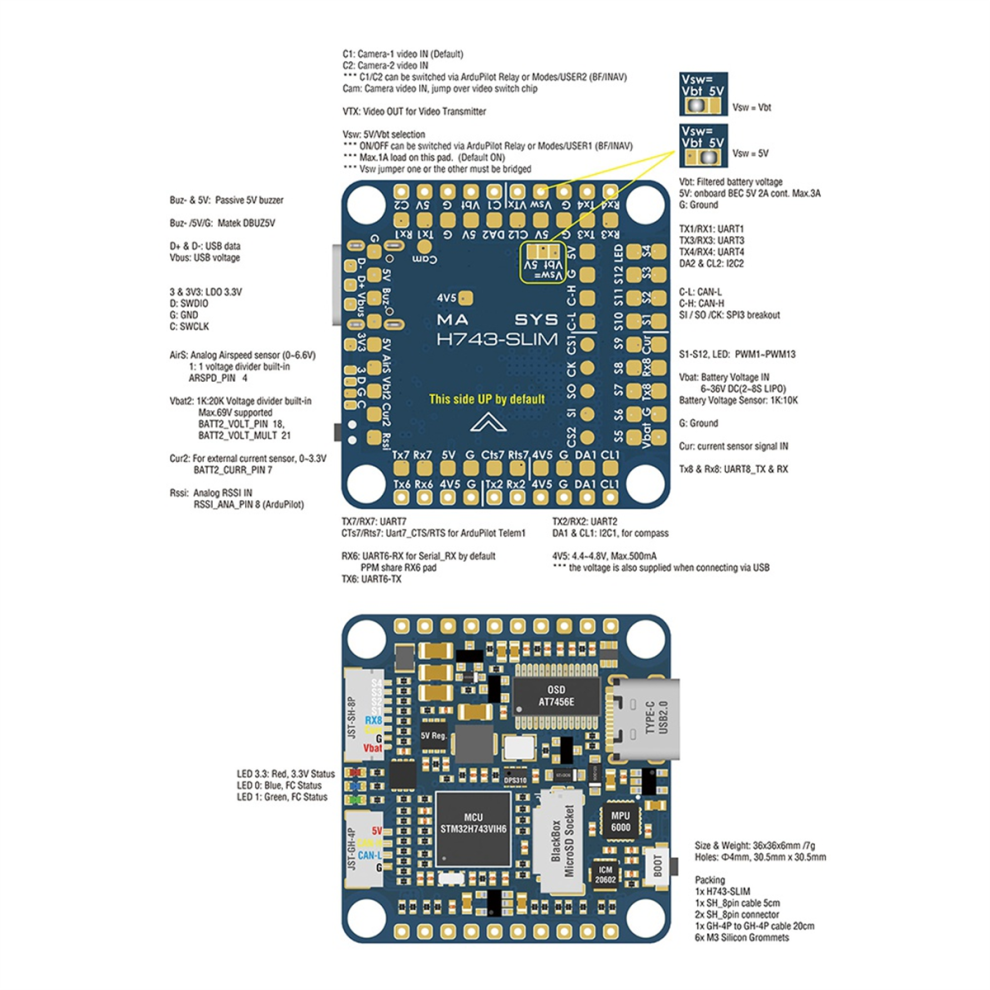

1x JST-SH1.0_8pin connecteur (Vbat/G/Curr/Rx8/S1/S2/S3/S4)
1x JST-GH1.25_4pin connecteur (5V/CAN-H/CAN-L/G)
Commutateur d'entrées de caméra double
Interrupteur marche/arrêt d'alimentation filtré 5V/Vbat
pour FPV OSD est pris en charge par n'importe quel UART de rechange
Alimentation
Entrée Vbat : 6~36V (2~8S LiPo)
BEC : 5V 2A cont. (Max.3A)
3.3V : Max.200mA

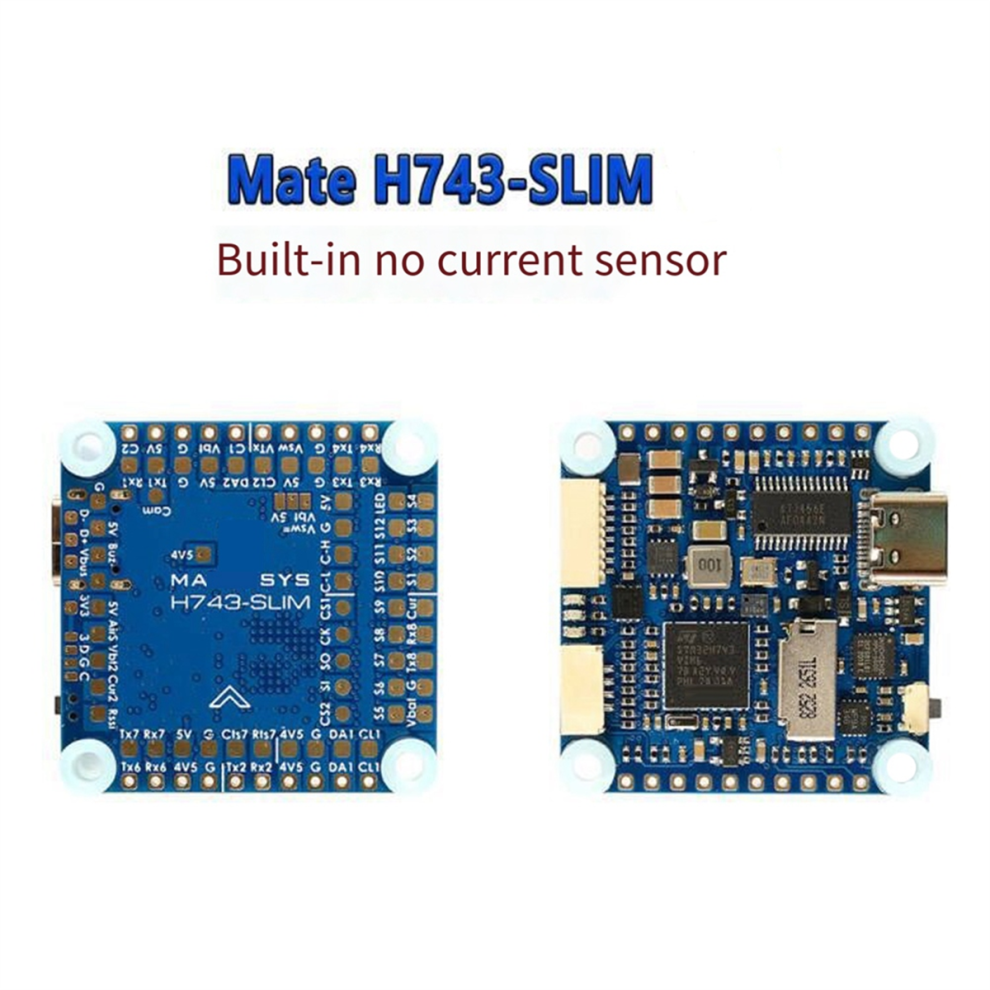

Aucun capteur de courant intégré
Le pad ADC Vbat2 prend en charge Max. 69 V (diviseur de tension : 1 K: 20 K)
Puissance statique : 200 mA à 5 V avec Betaflight, 150 mA à 5 V avec
Firmware FC
(ChiBiOS) : MATEKH743
BetaFlight : MATEKH743
INAV : MATEKH743 (bientôt disponible)
En raison des différents lots, l'apparence, la couleur et les mots imprimés du produit n'affectent pas l'utilisation.
Matériau : plastique
Couleur : bleu

Contenu de l'emballage :
1 x module

Seul le contenu de l'emballage ci-dessus, les autres produits ne sont pas inclus.
