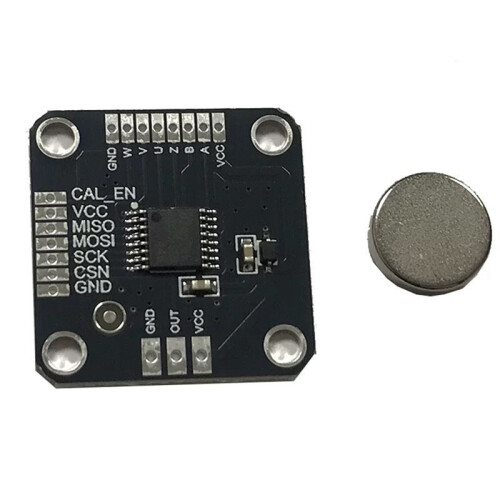

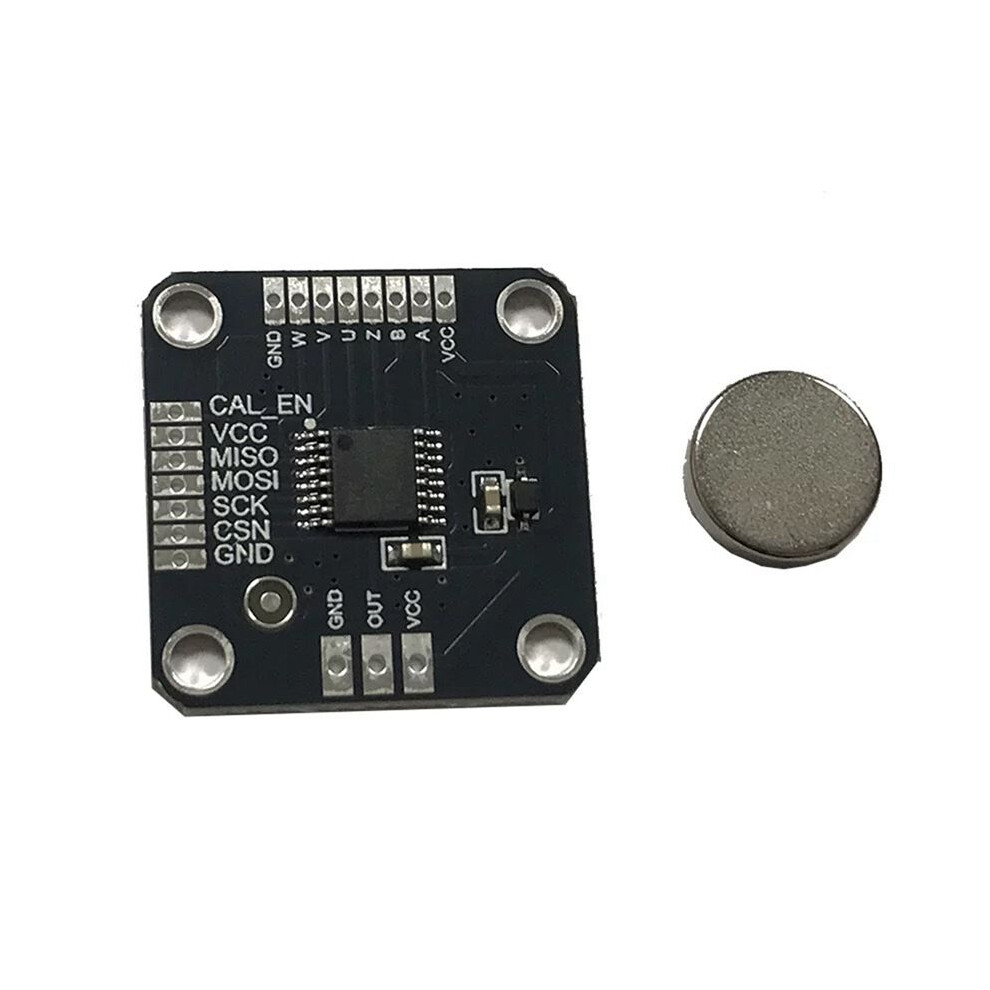

Module D'Encodeur Magnétique MT6835 21 Bits Haute Précision, Interface PWM/SPI pour Moteur Sans Balais, Remplacement pour AS5048 A.

Description de Module D'Encodeur Magnétique MT6835 21 Bits Haute Précision, Interface PWM/SPI pour Moteur Sans Balais, Remplacement pour AS5048 A.

Le MT6835 est un circuit intégré d'encodeur angulaire magnétique de quatrième génération, une version améliorée du MT6825, basé sur la magnétorésistivité anisotrope. La technologie AMR (abréviation anglaise) et un traitement du signal propriétaire permettent une mesure d'angle absolue de 0 à 360.
Cette puce est composée d'une paire de ponts de Wheatstone AMR et d'un circuit ASIC de traitement du signal. Lorsque le champ magnétique parallèle à la surface de la puce tourne, celle-ci peut produire des signaux d'angle tels que ABZ/UVW et PWM. Les utilisateurs peuvent également lire les données d'angle absolues 21 bits à l'intérieur de la puce via l'interface SPI prenant en charge une fréquence d'horloge allant jusqu'à 16 MHz.
Prend en charge une vitesse de rotation maximale de 120 000 tours par minute. La puce MT6835 peut être utilisée dans divers scénarios exigeant une commande haute vitesse et haute précision, comme la commande de moteurs pas à pas en boucle fermée, de servomoteurs 2 500 lignes et de servomoteurs à valeur absolue 17 bits, etc.

Basé sur la technologie AMR, il fournit une mesure d'angle absolue de 0 à 360
Tension de fonctionnement: 3,3-5,0 V
Température de fonctionnement: -40 à 125
Valeurs typiques d'écart de linéarité inférieures à 0,5 (valeur d'usine), valeurs typiques d'écart de linéarité inférieures à 0,07 (valeur typique d'auto-étalonnage), valeurs typiques d'écart de linéarité inférieures à 0,02 (auto-étalonnage NLC typique)
Le délai du système est de 2 µs à 10 µs et il peut supporter une vitesse de rotation maximale de 120 000 tours par minute.
Il fournit une interface SPI standard à 4 fils (avec une horloge maximale de 16 MHz) pour lire les données Angle 21 bits à l'intérieur de la puce
La sortie incrémentale ABZ prend en charge toute résolution de 1 à 8192 lignes
La sortie incrémentale UVW prend en charge n'importe quelle paire de 1 à 16
Il fournit une sortie PWM 12 bits
