Module d'énergie BQ25570 Chargeur élévateur de tension

Description de Module d'énergie BQ25570 Chargeur élévateur de tension

Le bq25570 est une solution de gestion de puissance nanométrique hautement intégrée, parfaitement adaptée aux besoins spécifiques des applications à très faible consommation. Ce produit est conçu pour acquérir et gérer efficacement des niveaux de puissance allant du microwatt (µW) au milliwatt (mW) générés par diverses sources de courant continu, telles que les modules photovoltaïques (solaires), les générateurs thermoélectriques et les modules piézoélectriques. Le bq25570 est le premier dispositif de ce type à intégrer un chargeur élévateur à haut rendement avec un convertisseur abaisseur nanométrique, destiné aux produits et systèmes où la puissance et le fonctionnement sont critiques pour les réseaux de capteurs sans fil (RCSF). La conception du bq25570 repose sur un convertisseur/chargeur élévateur CC/CC qui ne nécessite que quelques microwatts pour démarrer. Une fois activé, ce chargeur est capable d'extraire efficacement l'énergie d'un collecteur à basse tension, tel qu'un générateur thermoélectrique (GTE) ou un panneau solaire simple ou double. Le convertisseur élévateur peut démarrer avec une tension d'entrée (VIN) aussi basse que 330 mV et, une fois activé, peut acquérir de l'énergie en continu avec une tension d'entrée aussi basse que 100 mV. Le bq25570 intègre également un réseau d'échantillonnage programmable pour la recherche du point de puissance maximale (MPPT) afin d'optimiser le transfert de puissance vers le dispositif. Ce module est configuré à 80 %. Le bq25570 est conçu pour être flexible et compatible avec une large gamme de composants de stockage d'énergie. La source d'énergie à partir de laquelle l'énergie est extraite n'est souvent pas fixe ou varie dans le temps. Généralement, le système nécessite un composant de stockage d'énergie, tel qu'une batterie rechargeable, un condensateur surdimensionné ou un condensateur conventionnel. Le composant de stockage d'énergie fournit une puissance constante spécifique lorsque le système en a besoin. Il permet également au système de gérer tout courant ne pouvant être fourni directement par la source d'entrée. Pour éviter d'endommager les composants de stockage d'énergie du client, surveillez les tensions maximales et minimales par rapport aux niveaux de sous-tension (UV) internes et de surtension () programmables par l'utilisateur.
Paramètres :
Tension d'alimentation du module (entrée) : 0,1 V CC - 5,1 V CC
Tension de sortie (batterie/sortie) : 2 V - 5,5 V
Température ambiante de fonctionnement : -40 C à 85 C

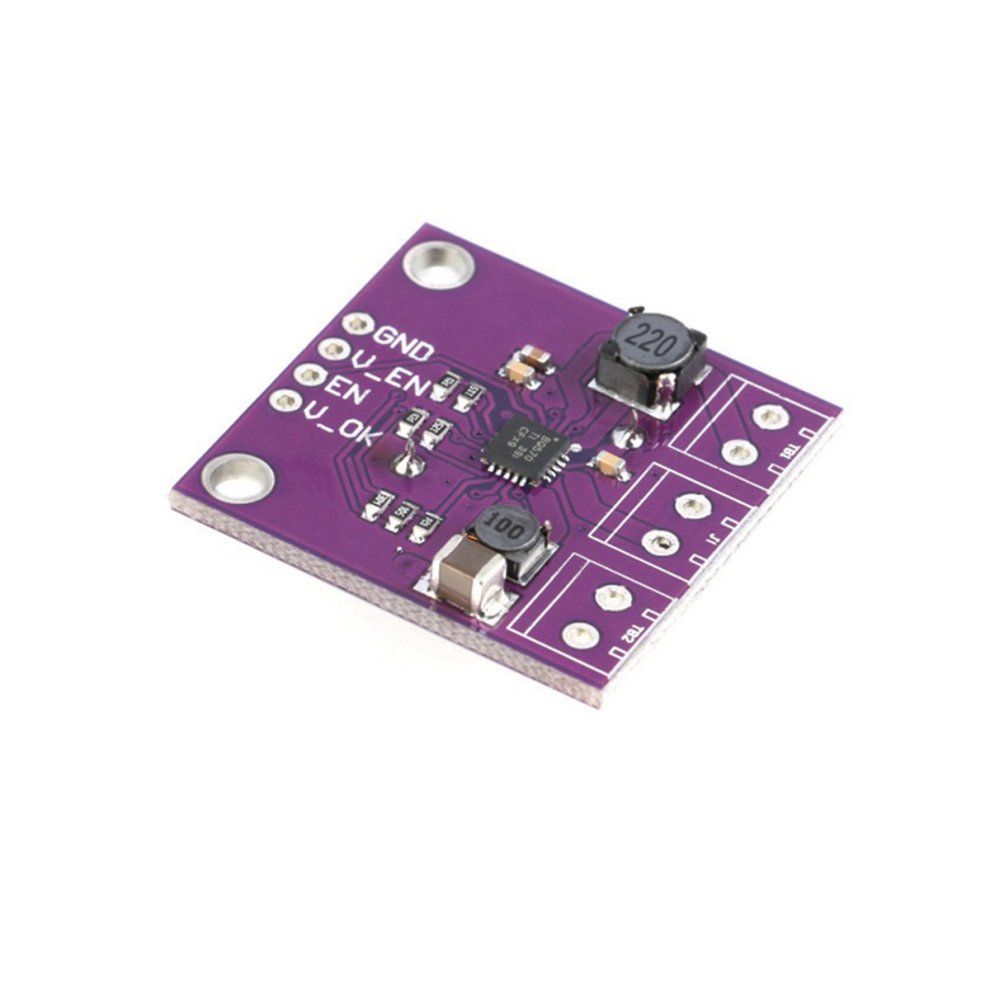

Instructions :
EN : Broche d'activation du circuit intégré (niveau bas)
V_EN : Broche d'activation du mode de sortie Buck (niveau haut)
V_OK : Indicateur de sortie de batterie normale
Couleur :
Matériau : Plastique

Contenu de l'emballage :
1 module d'énergie

Seul le contenu de l'emballage mentionné ci-dessus est inclus. Les autres produits ne sont pas inclus.
Remarque : La couleur de l'article sur la photo peut légèrement différer en raison de la réflexion de la lumière et des différences d'affichage. par rapport à l'objet réel. La marge d'erreur autorisée est de +/- 1 à 3 cm.
