Module MPUUART pour Raspberry Pi 5 PCIe vers USB UART HAT RS485 ISO RS232 4G LTE

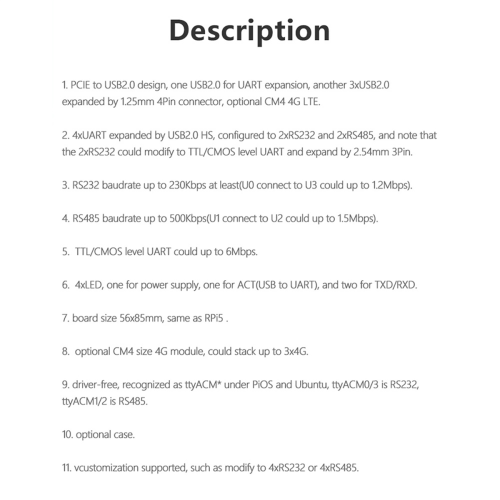

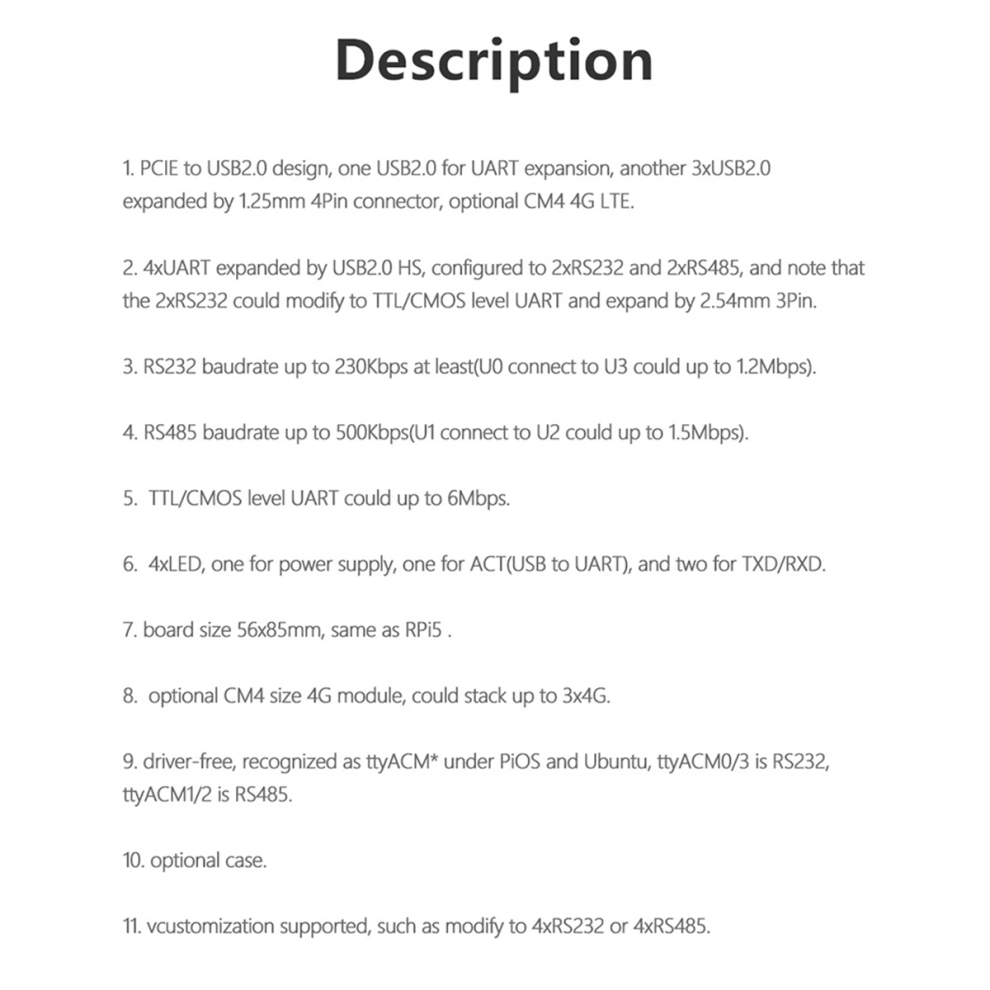

Description de Module MPUUART pour Raspberry Pi 5 PCIe vers USB UART HAT RS485 ISO RS232 4G LTE

1. Conception PCIe à quatre canaux USB 2.0 : un port USB 2.0 est dédié à l'extension de ports série, et les trois autres sont accessibles via une interface 4 broches de 1,25 mm, permettant d'étendre le module CM4 4G Mini.
2. Quatre ports série sont disponibles via l'interface USB 2.0 haut débit, utilisant deux interfaces RS-232 et deux interfaces RS-485 (avec isolation d'alimentation). Deux des interfaces RS-232 peuvent être converties en UART de niveau TTL/CMOS et transmises via une interface 3 broches de 2,54 mm.
3. Le débit de transmission RS-232 peut atteindre plus de 230 kbit/s (mesuré à 1,2 Mbit/s avec la connexion U0/U3).
4. Le débit de transmission RS-485 peut atteindre 500 kbit/s (mesuré à 1,5 Mbit/s avec la connexion U1/U2). Débit de transmission UART TTL/CMOS jusqu'à 6 Mbit/s.

Quatre voyants sont présents : un voyant d'alimentation (fonctionnant via l'interface PCIe du Raspberry Pi 5), un voyant ACT de la puce de conversion USB-série et deux voyants d'émetteur-récepteur.

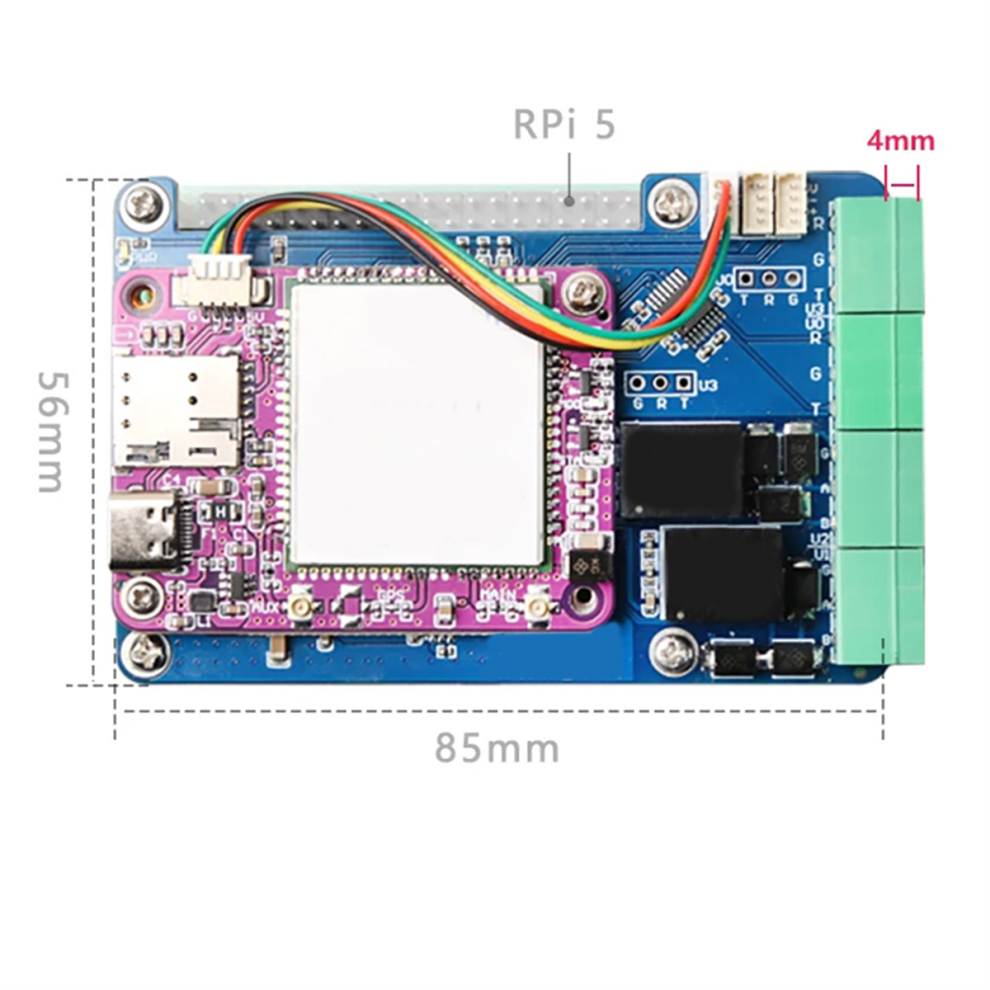

Dimensions de la carte : 56 x 85 mm (identiques à celles du Raspberry Pi 5), avec quatre trous de fixation.

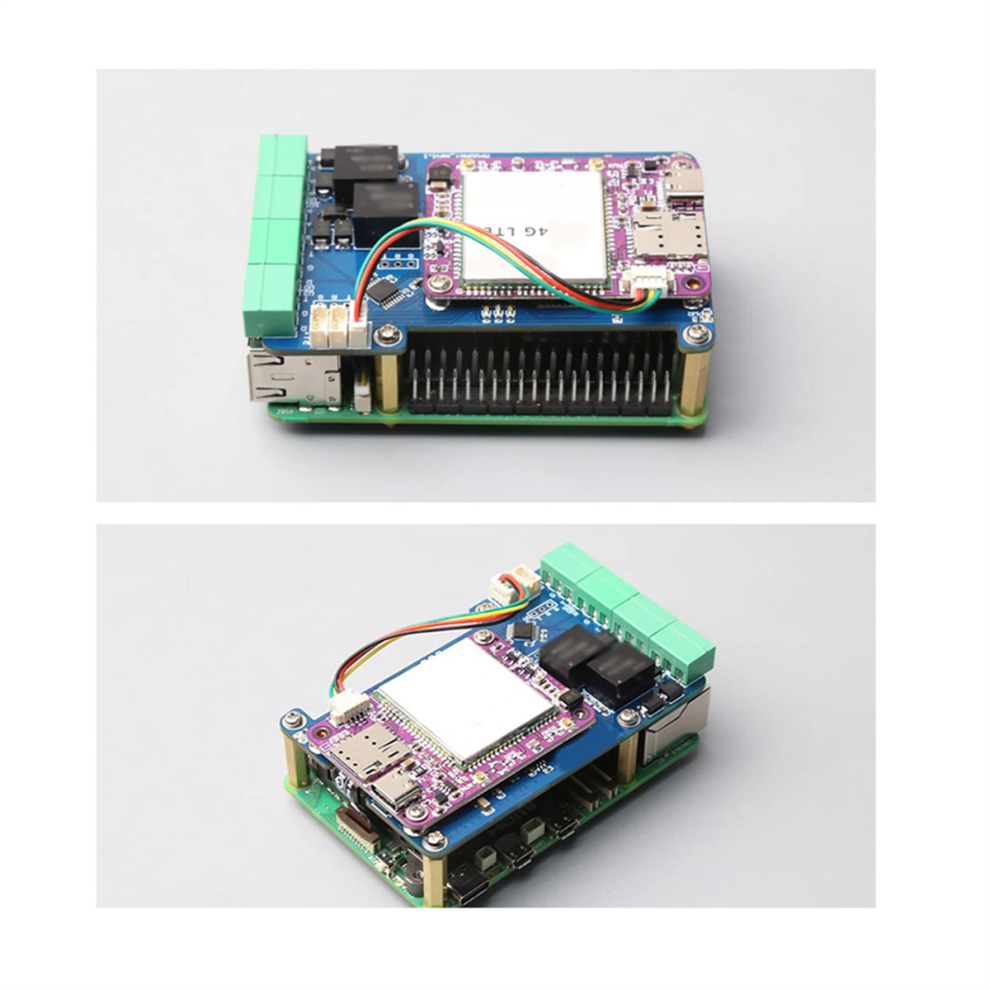

Trous de fixation réservés aux modules 4G ; possibilité d'empiler 1 à 3 modules 4G.
Conception sans pilote : la reconnaissance par défaut du système est ttyACM*, ttyACM0 et 3 sont RS232, et ttyACM1 et 2 sont RS485.
L'apparence, la couleur et les inscriptions peuvent varier d'un lot à l'autre, sans incidence sur l'utilisation.
Couleur : Bleu

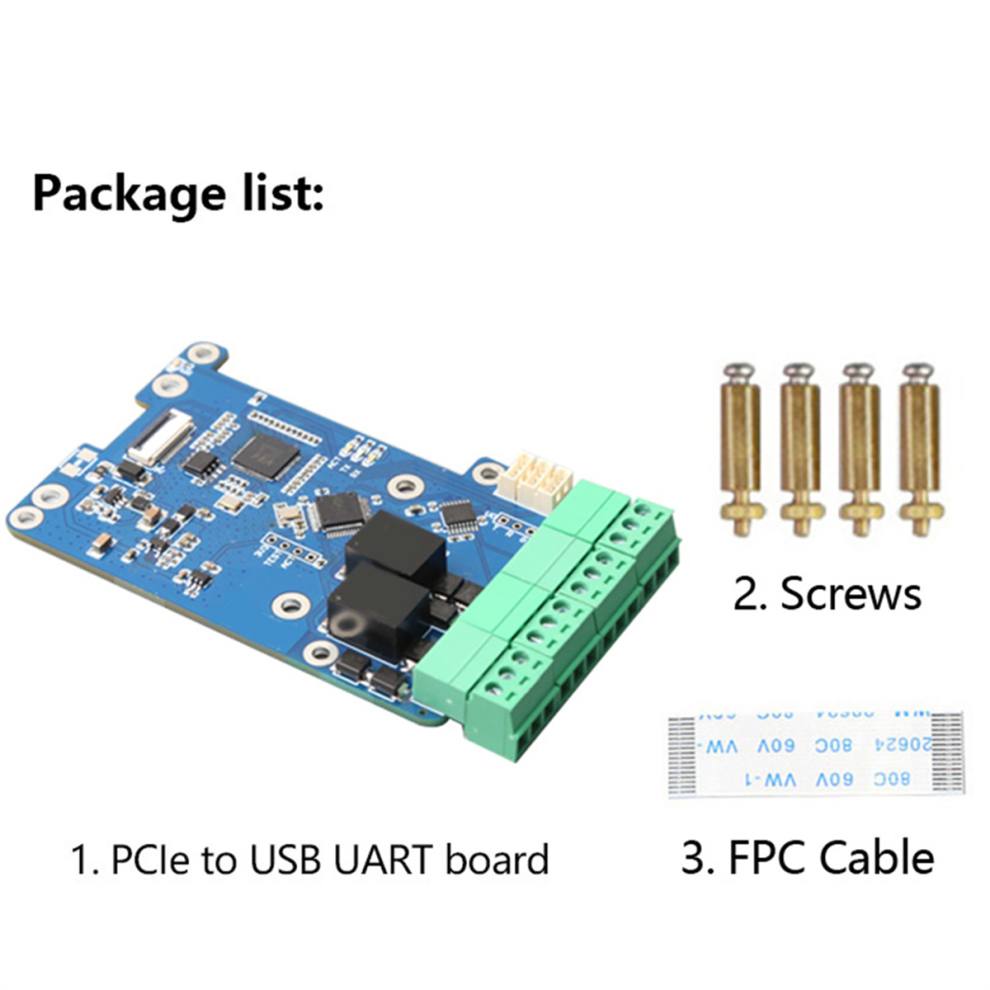

Matériau : Circuit imprimé Contenu :

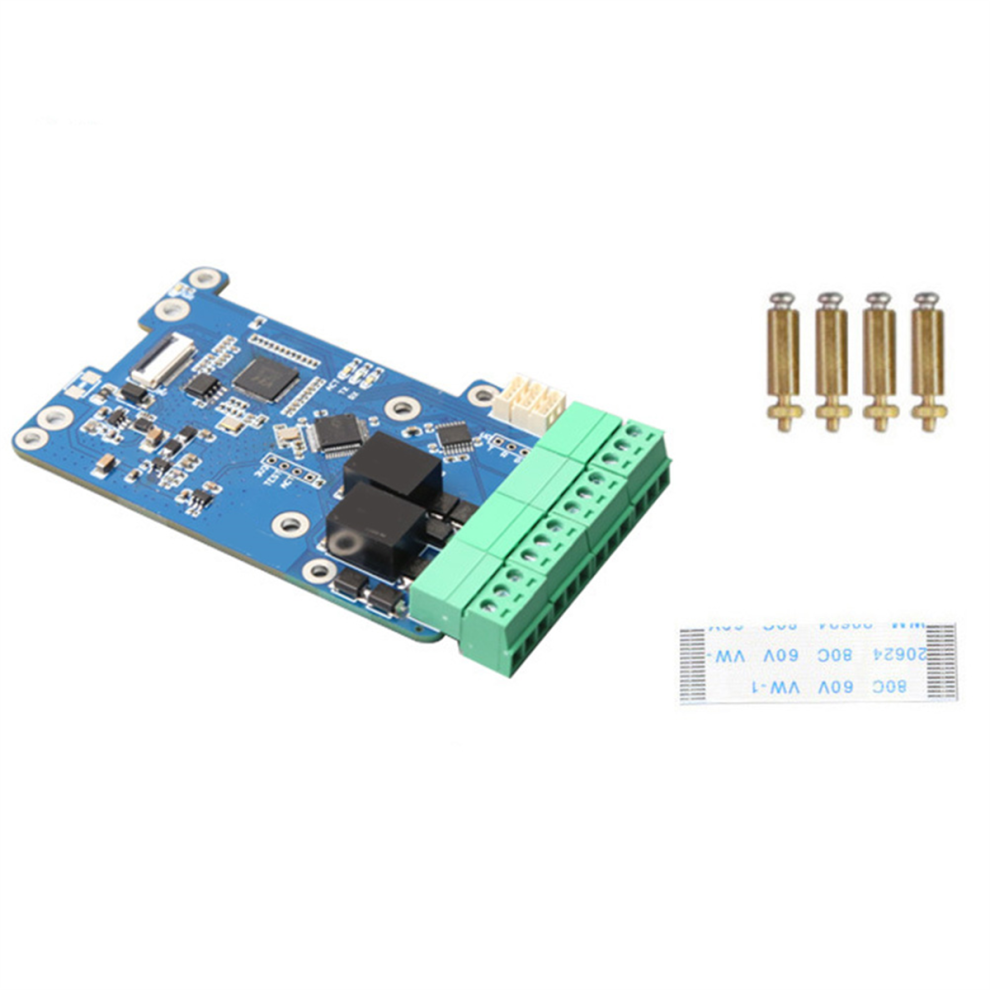

1 * MPUUART pour RPi 5 PCIe vers USB UART HAT pour kit 5

Seul le contenu de l'emballage mentionné ci-dessus est inclus ; les autres produits ne sont pas fournis.
Remarque : La couleur de l'article sur la photo peut légèrement différer de la réalité en raison de la réflexion de la lumière et des réglages de votre écran. Une marge d'erreur de +/- 1 à 3 cm est possible.
