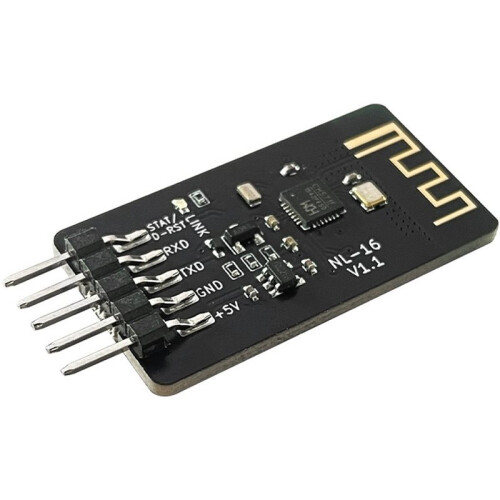

Module NL-16 BLE 4.2, Transceiver Transparent Sans Fil, Puce CH571F, Module Programmable à Cœur RISC-V

Description de Module NL-16 BLE 4.2, Transceiver Transparent Sans Fil, Puce CH571F, Module Programmable à Cœur RISC-V

Le module NL-16 est basé sur la norme du protocole 4.2. Il fonctionne dans la bande de fréquence 2,4 GHz en utilisant la modulation GFSK, avec une puissance d'émission maximale de 0 dB et une portée de transmission maximale de 60 mètres. Il est conçu avec la puce CH571F.
Il prend en charge la configuration utilisateur via des commandes AT, permettant la modification de paramètres tels que le nom de l'appareil, l'UUID de service, la puissance d'émission et le mot de passe de couplage, offrant commodité, rapidité et flexibilité d'utilisation.
Le module NL-16 permet la transmission de données entre le module et un smartphone ou entre modules. Il utilise par défaut la communication UART et permet une mise en œuvre rapide des applications BLE grâce à une simple configuration de commandes AT.

Chipset : CH571F (Architecture RISC-V)
Version : BLE 4.2
Fréquence : bande ISM de 2,4 GHz
Consommation d'énergie : ultra-basse 6 mA pendant la transmission (0 dBm)
Sensibilité du récepteur : -96 dBm ; puissance d'émission programmable : +5 dBm.
Portée de transmission (champ libre) : environ 170 m à 0 dBm de puissance d'émission ; environ 240 m à 3 dBm de puissance d'émission.
Prend en charge à la fois la communication par port série et ; configuré via des commandes AT ; prend en charge le passage entre les modes maître et esclave.
Prend en charge la connexion automatique à l'appareil esclave en mode maître.
Prend en charge le téléchargement sans fil de programmes pour via
Taille MTU : jusqu'à 256 octets pour un débit de données élevé

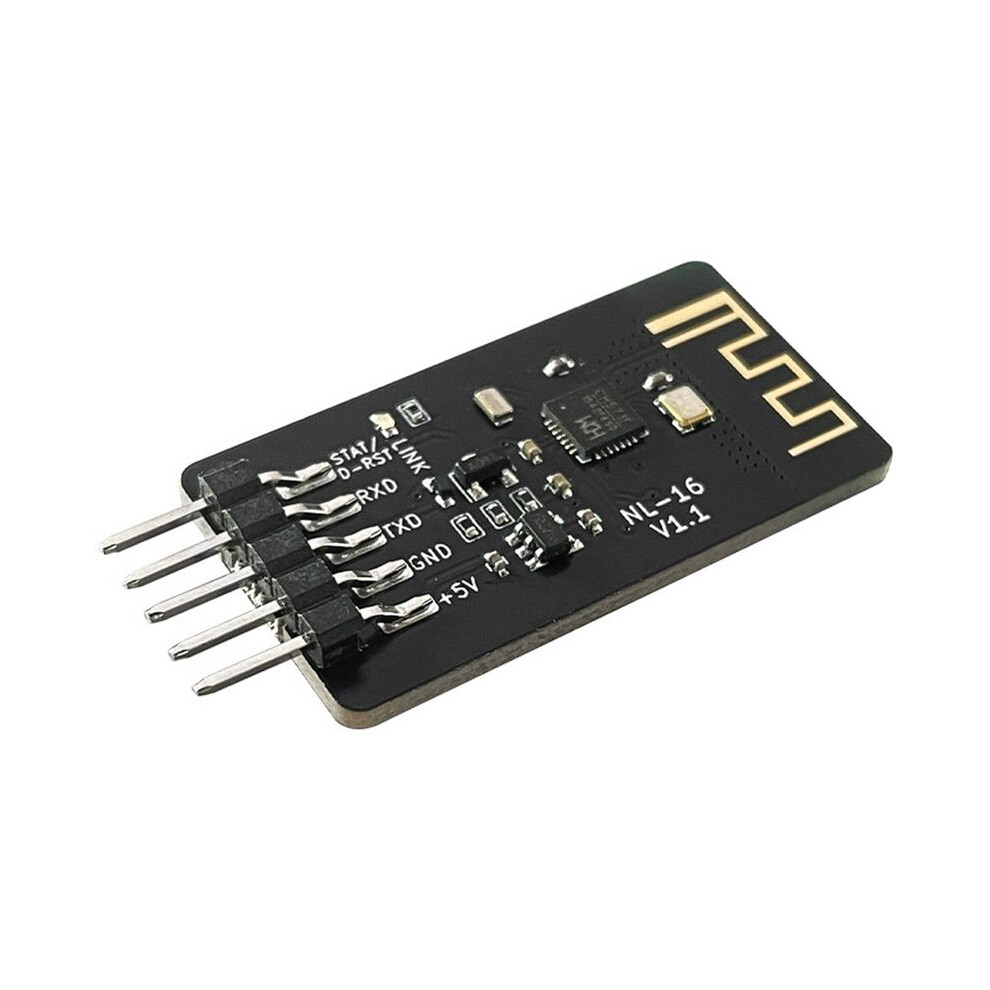

Guide de brochage
STAT/D-RST : Indicateur de statut et Réinitialisation (Par défaut : pour la réinitialisation sans fil pour )
RXD : Broche de réception série
TXD : Broche de transmission
