Module SSD I2C OLED 0,96 pouce pour Raspberry Pi, 4 broches, pour Arduino STM32

Description de Module SSD I2C OLED 0,96 pouce pour Raspberry Pi, 4 broches, pour Arduino STM32

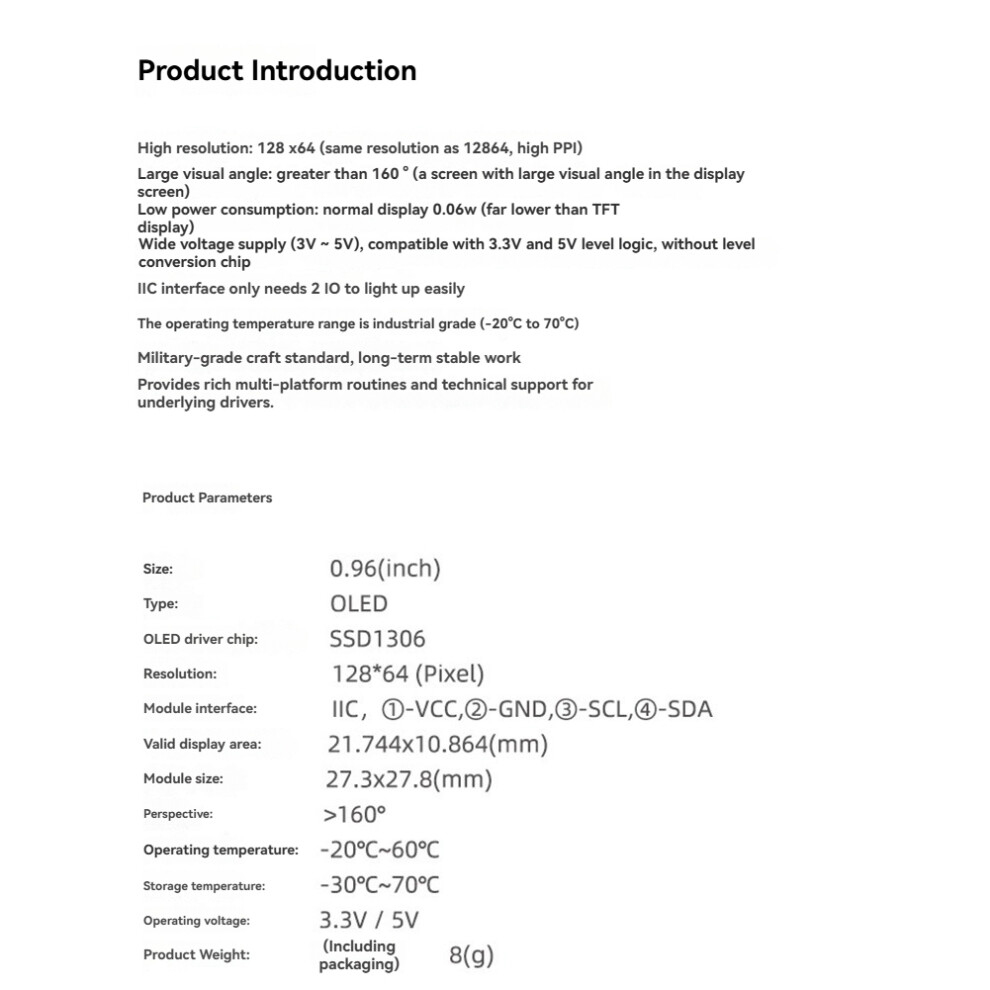

Objectif principal : Compatible avec toute la gamme de cartes de développement Raspberry Pi 2B/3B/3B+/4B, Arduino, C51, STM32 et autres plateformes. Le Raspberry Pi propose des programmes permettant d'afficher le processeur, la température, la mémoire, l'occupation du disque dur, l'adresse IP et d'autres informations. Le connecteur de l'écran OLED est soudé et la ligne de finition est optionnelle et peut être directement connectée au Raspberry Pi. Haute résolution : 128 x 64 (même résolution que 12864, PPI élevé) ; angle de vision : supérieur à 160 ; consommation électrique : 0,06 W pour un affichage normal (bien inférieure à celle d'un écran TFT) ; alimentation large tension (3 V-5 V), compatible avec les logiques de niveau 3,3 V et 5 V, sans puce de conversion de niveau ; interface IIC nécessitant seulement 2 E/S pour un éclairage facile. Plage de températures de fonctionnement : de qualité industrielle (-20 C à 70 C). Normes de processus de niveau militaire, travail stable à long terme.

Mode d'emploi :
1. Câblage correct

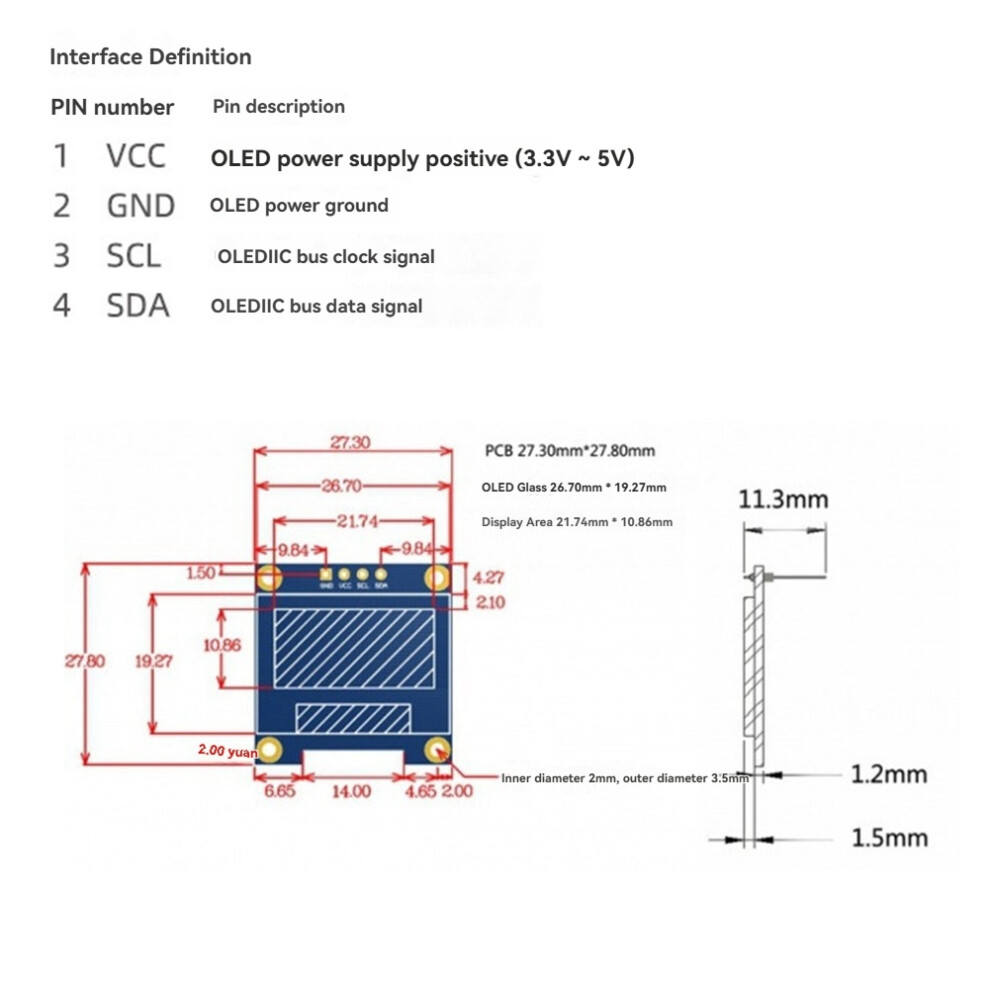

Broches sur le module pour Raspberry Pi GPIO
VCC 5 V/3 V (fil rouge)
GND GND (fil noir)
SCL SCL (ligne jaune)
SDA SDA (ligne bleue)
2. Installez l'outil WinSCP sur l'ordinateur, connectez-vous au Raspberry Pi et téléchargez les données dans le répertoire home/pi du Raspberry Pi.
3. Compiler le fichier programme
gcc -o oled oled.c ssd1306_i2c.c -lwiringPi
Parmi eux, le compilateur gcc est appelé, -o signifie le fichier généré, suivi du nom du fichier généré, oled.c et ssd1306_i2c.c sont les programmes sources, et -lwiringPi fait référence à la bibliothèque wiringPi du Raspberry Pi.
4. Exécutez le programme
./oled
À ce stade, vous pouvez voir le taux d'occupation du processeur, la température du processeur, le taux d'occupation de la mémoire en cours d'exécution, le taux d'occupation du disque et l'adresse IP du Raspberry Pi affichés sur l'écran OLED.
En raison des différents lots, il peut y avoir des différences dans l'apparence, la couleur et le texte imprimé du produit, qui n'affecteront pas l'utilisation.
Couleur : Couleur aléatoire (la couleur est aléatoire et la désignation n'est pas acceptée)
Matériau : PCB

Contenu de l'emballage :
1 kit d'affichage OLED 0,96 pouce

Seul le contenu de l'emballage ci-dessus, les autres produits ne sont pas inclus.
Remarque : la réflexion de la lumière et les différents affichages peuvent rendre la couleur de l'article sur l'image légèrement différente de la réalité. L'erreur de mesure autorisée est de +/- 1 à 3 cm.
