Support de fixation de rail en aluminium pour module de panneau solaire PARK(A) Support de montage de

Description de Support de fixation de rail en aluminium pour module de panneau solaire PARK(A) Support de montage de

Caractéristiques :
* Neuf et de haute qualité

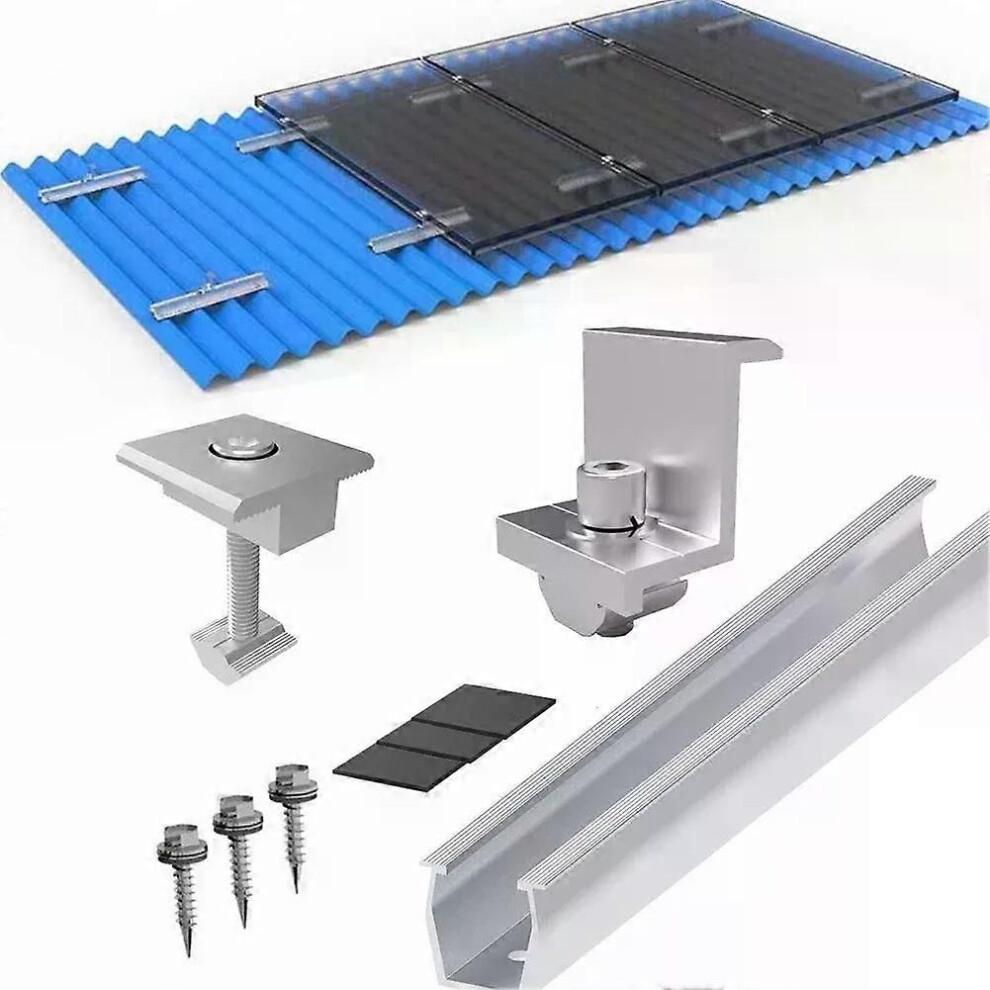

* Application : Rail court T20 pour montage photovoltaïque en tôle trapézoïdale sur toitures praticables en tôle trapézoïdale avec revêtement extérieur en tôle.
* Matériau des profilés T20 : alliage d'aluminium AL6005-T5, 1,00 KN
* Exigence : épaisseur minimale de la tôle trapézoïdale : acier 0,5 mm / aluminium 1,00 mm.
* Bonne répartition de la charge statique. Ce type d'installation réduit l'effet de succion exercé par le poids du système photovoltaïque sur la couverture extérieure.
*Pas de transport de longues barres profilées ; ajustement à l'espacement des cordons des tôles profilées.
*Les sections de profilés sont pré-perforées et recouvertes de ruban d'étanchéité.
Montage
1. Division du toit selon les dimensions des modules
2. Alignement de la première rangée à l'aide d'un cordeau à craie.
3. Positionnez le support T20, pré-percez avec un foret à tôle de 5,00 mm et fixez avec 4 rivets aveugles. Alternative : fixation avec des vis à tôle fines sans pré-perçage.
4. Posez les rangées suivantes à l'aide d'un gabarit en bois. Après 10 rangs, vérifiez à nouveau le sens avec une ficelle.
Détails :
*Matériau : alliage d'aluminium
*Couleur : argent

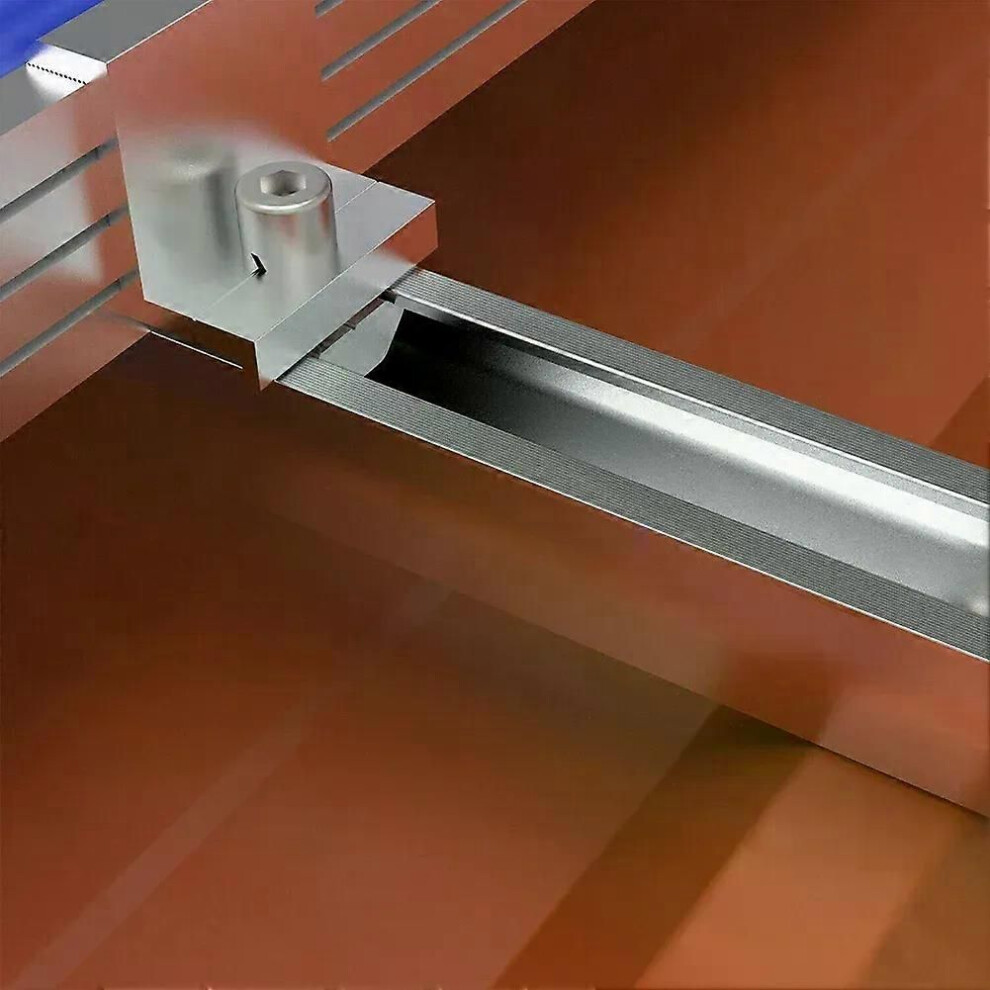

Style : 2 rails + 2 pinces centrales, 4 rails + 4 clips d'extrémité
Taille du rail : 200 mm
Clip central : pour panneau solaire de 30 mm, pour panneau solaire de 35 mm
Clip d'extrémité : pour panneau solaire de 30 mm, pour panneau solaire de 35 mm
Remarque : les clips centraux et les clips d'extrémité doivent être achetés dans la taille correspondante en fonction de l'épaisseur de votre panneau solaire.
Contenu du colis :

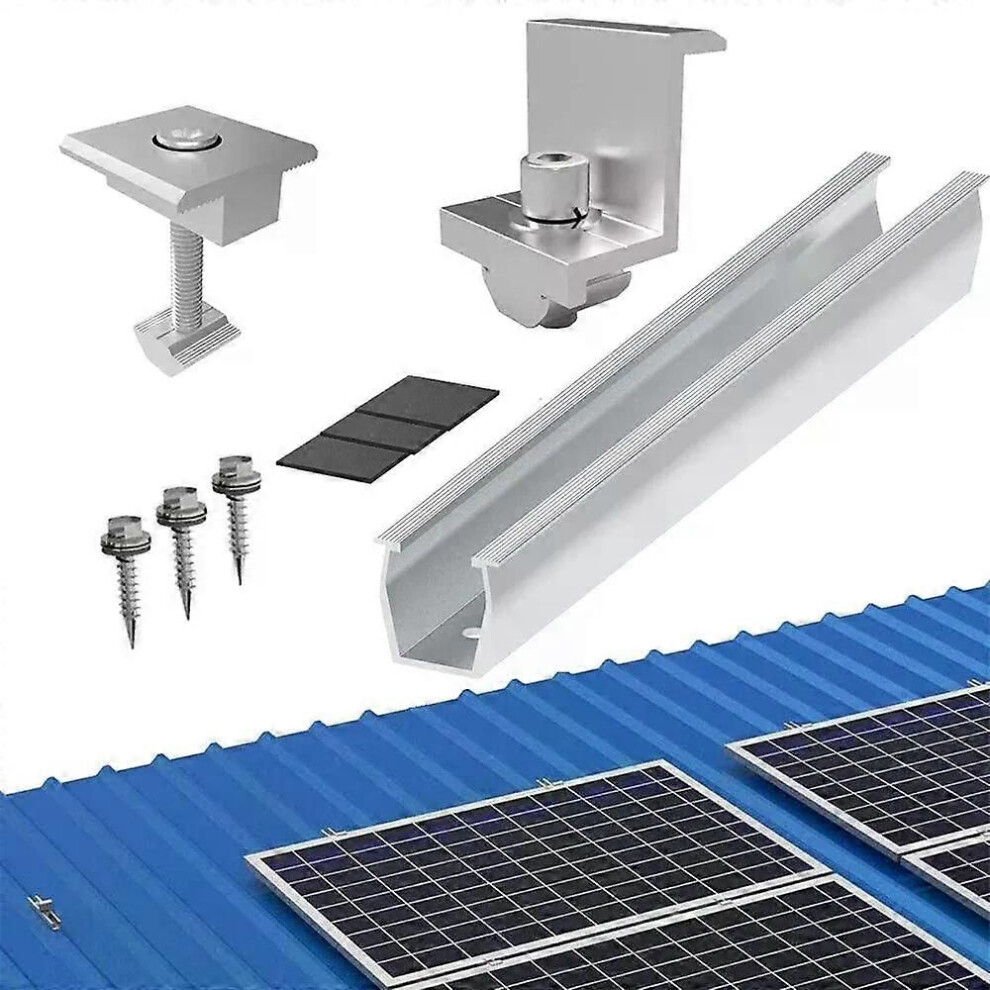

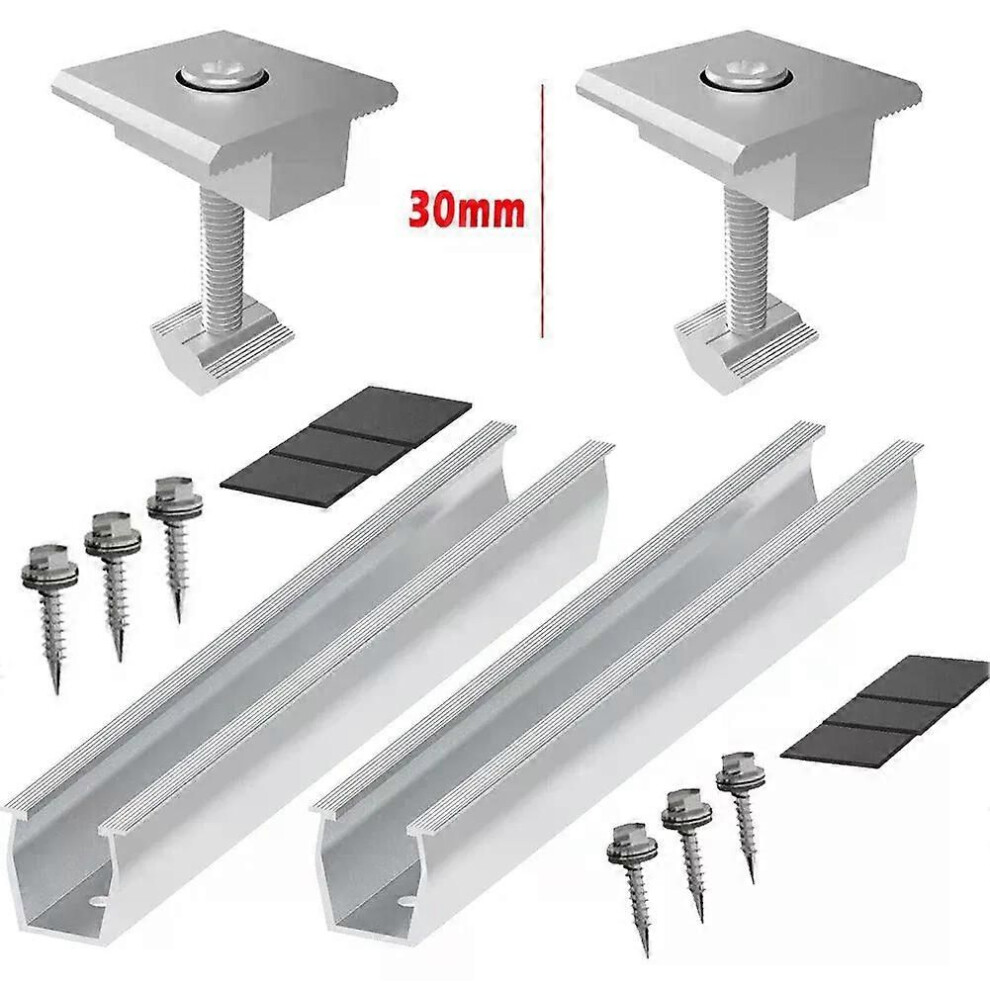

2 rails (avec joint et vis) + 2 pinces centrales
Ou

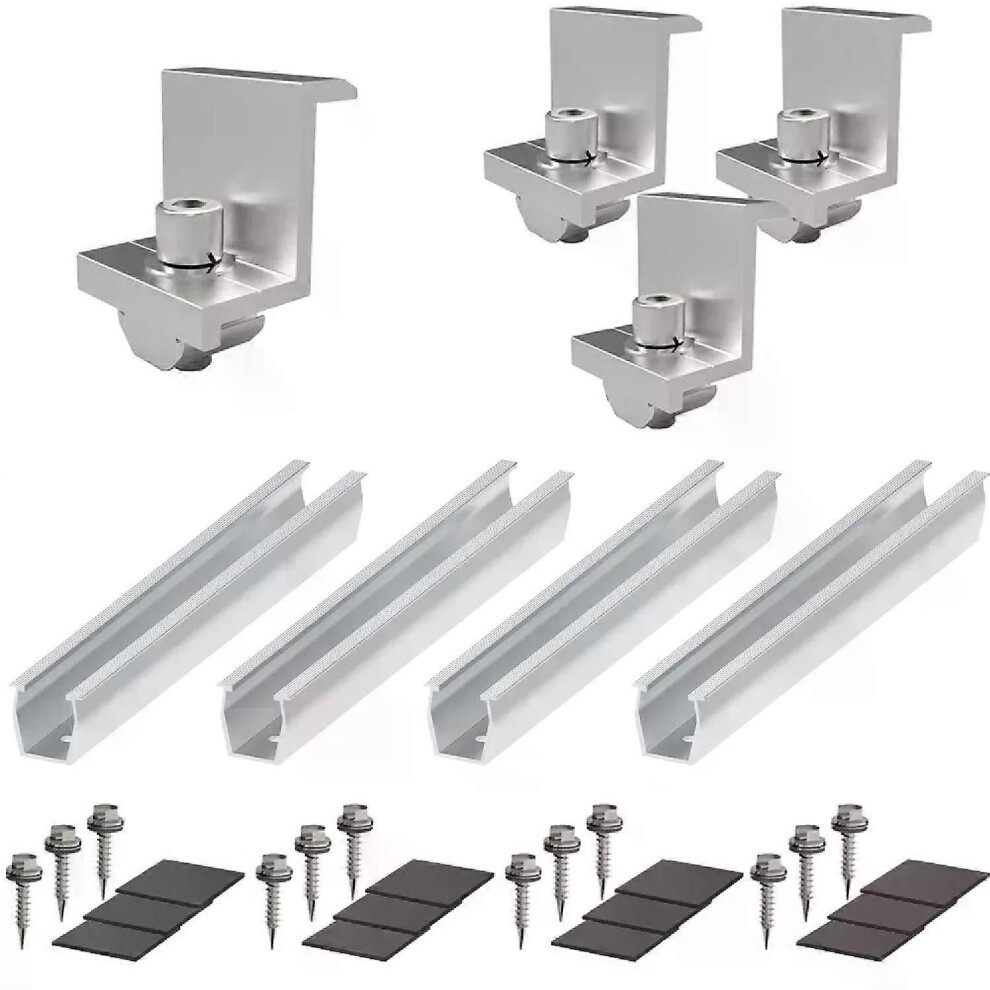

4 rails (avec accessoires : joint et vis) + 4 colliers de serrage.
Remarque :
1. La couleur réelle de l'article peut être légèrement différente de celle des photos présentées sur le site web en raison de nombreux facteurs tels que la luminosité de votre écran et l'intensité lumineuse.
2. Veuillez prévoir une légère marge d'erreur due à la mesure manuelle.
