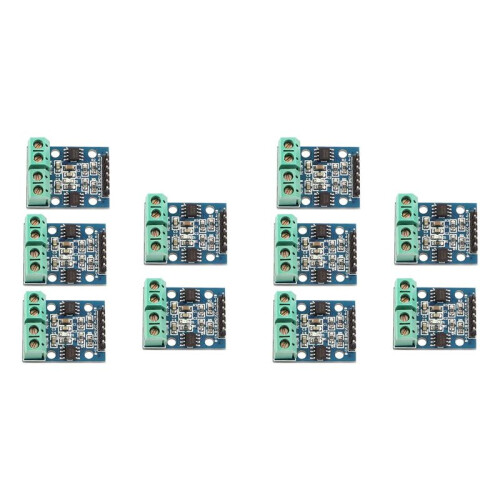

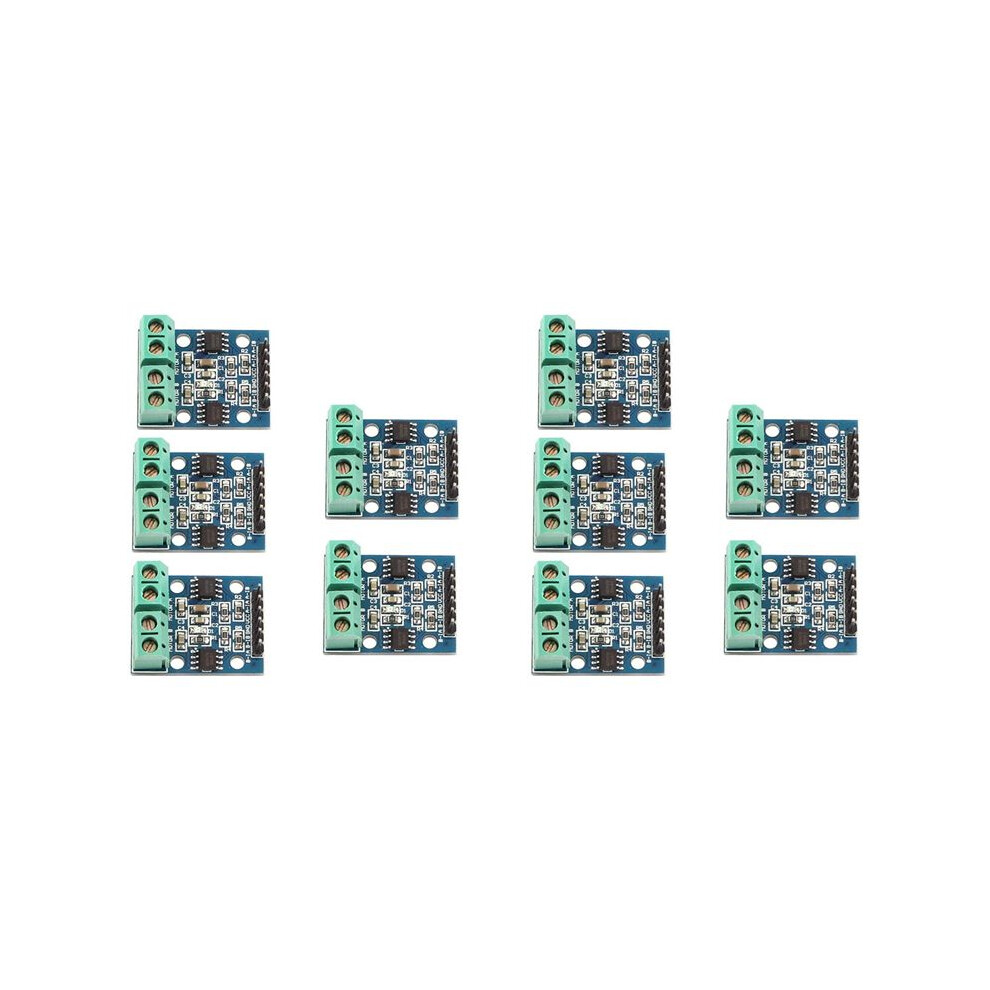

10 Pezzi L9110S 2 Canali Stepper Motor Dual Motor Driver Module Controller Board per

Descrizione di 10 Pezzi L9110S 2 Canali Stepper Motor Dual Motor Driver Module Controller Board per

1. Azionamento del motore con chip L9110S
2. Tensione di alimentazione del modulo: 2,5-12 V
3. Intervallo motore adatto: tra la tensione di esercizio del motore 2,5 V-12 V, la corrente operativa massima di 0,8 A, la tensione attuale 'auto intelligente e il mercato attuale rientrano in questo intervallo
4. Azionare due motori CC o un motore passo-passo bifase a 4 fili.
5. Dimensioni della scheda PCB: 2,8 cm x 2,1 cm di dimensioni ultra-piccole, adatte per il montaggio

Viene fornito con fori di montaggio fissi, diametro: 3 mm

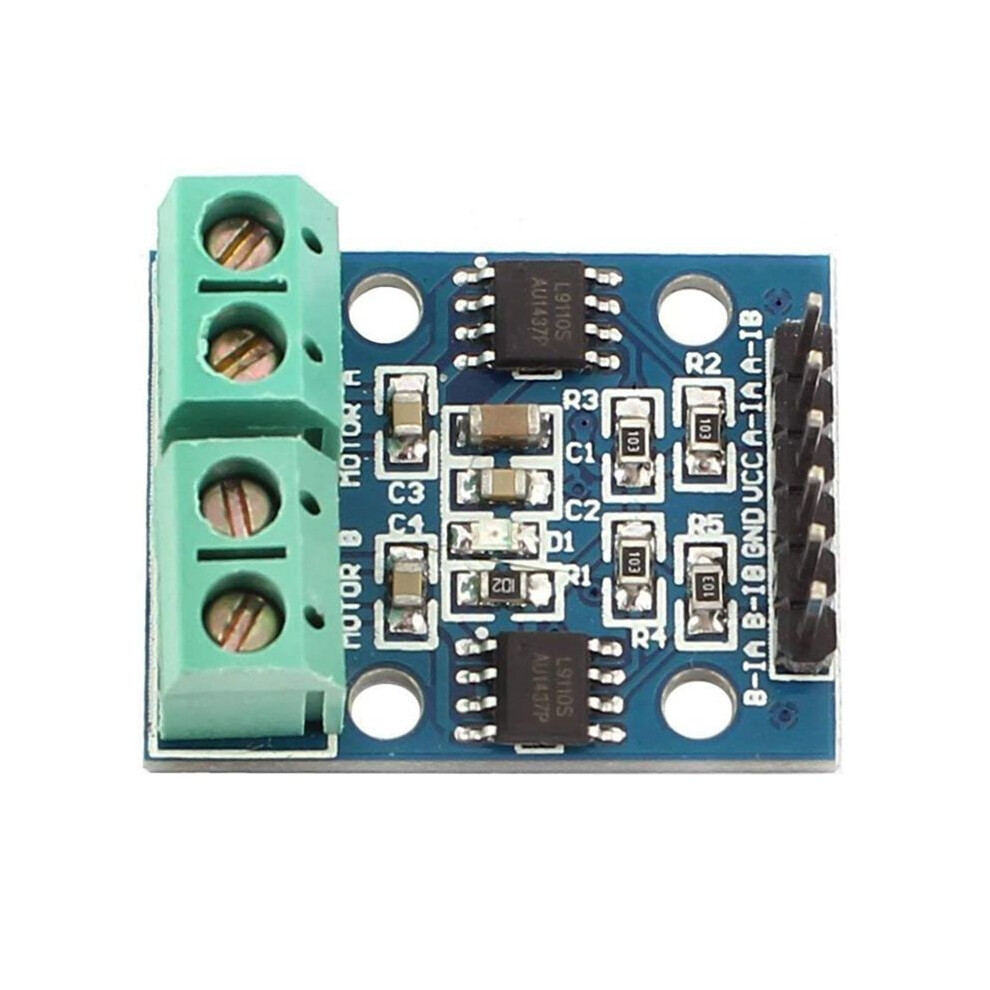

Descrizione 'interfaccia del modulo:
Istruzioni perno curvo nero 6P:
VCC Collegato a una tensione esterna 2,5V-12V
GND Collegato a GND esterno
IA1 Collegato alla porta IO del microcontrollore esterno
IB1 Collegato alla porta IO del microcontrollore esterno
IA2 Collegato alla porta IO del microcontrollore esterno
IB2 Collegato alla porta IO del microcontrollore esterno
Istruzioni del terminale verde 4P:
OA1 OB1 Collegato a 2 pin del motore CC, nessuna direzione
OA2 OB2 Collegato a 2 pin del motore CC, nessuna direzione
Istruzioni per l'uso del modulo:
Attivare VCC, GND e l'indicatore di alimentazione del modulo è acceso;
IA1 ingresso livello alto, IA1 ingresso livello basso, [OA1 OB1] rotazione in avanti del motore;
IA1 ingresso livello basso, IA1 ingresso livello alto, motore [OA1 OB1] invertito;
IA2 ingresso alto livello, IA2 ingresso basso livello, [OA2 OB2] rotazione avanti del motore;
Ingresso IA2 livello basso, ingresso IA2 livello alto, [OA2 OB2] motore inverso
Nota:
L'installazione di moduli elettronici richiede conoscenze di base e una certa base professionale elettronica e abilità pratiche. Si prega di acquistare con attenzione!
Colore: blu
Materiale: PCB
