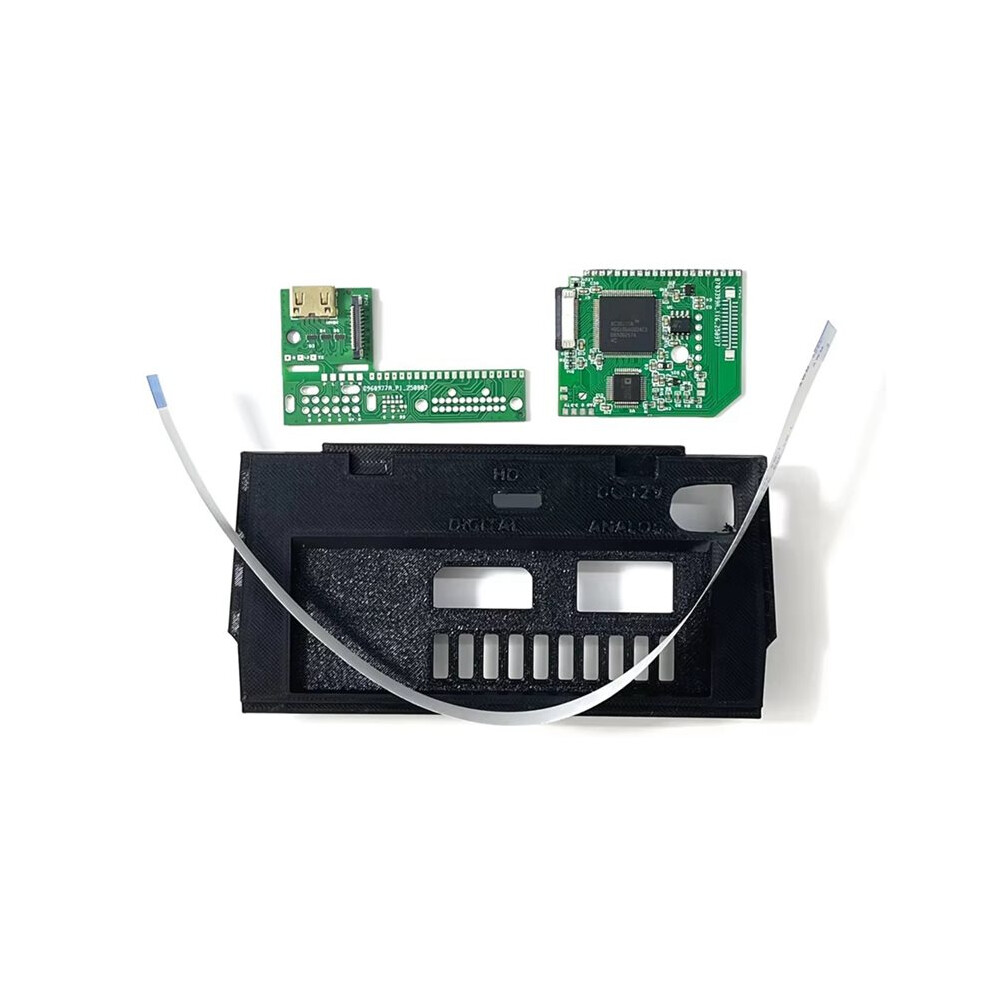

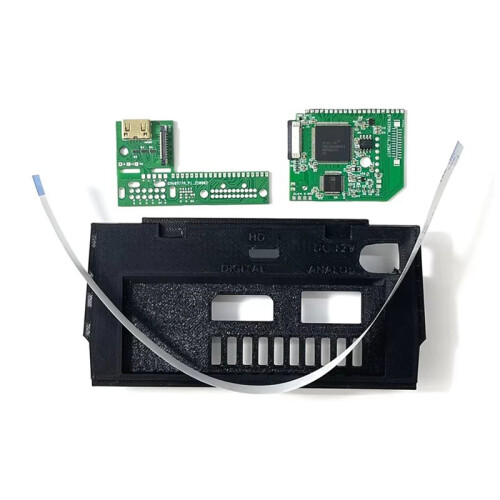

Kit MOD GCDual per Console Gamecube DOL-001 GCVideo Supporta Controller Wia con Commutazione Compatibile RGB/RGBS/YPbPr/

Descrizione di Kit MOD GCDual per Console Gamecube DOL-001 GCVideo Supporta Controller Wia con Commutazione Compatibile RGB/RGBS/YPbPr/

Questo kit è destinato ad Installatori con competenze di saldatura di base. Ogni kit viene testato prima della spedizione per garantirne il corretto funzionamento. Pertanto, potrebbero rimanere residui di saldatura sul circuito stampato. I clienti che nutrono dubbi in merito sono pregati di astenersi dall'ordinare.
Questo kit utilizza la tecnologia di inserimento a forza per ZERO per collegare cavi piatti flessibili (FFC). I connettori FFC hanno una struttura fragile e possono danneggiarsi facilmente se maneggiati con noncuranza durante il funzionamento. È necessario avere familiarità con questa tecnologia.
Istruzioni per l'Installazione: questo articolo è della versione successiva 5.3, con la scheda madre aggiornata al firmware 3.1.
Se il cavo ha una resistenza di attenuazione interna, assicurarsi che JP2 sia chiuso/in cortocircuito. Se il cavo NON ha una resistenza di attenuazione, assicurarsi che JP2 sia aperto. Questi cavi con resistenze di attenuazione sono comunque consigliati per le versioni 5.3 e successive.
È necessario portare i propri materiali: dado n. 3-56, vite M2, dado M2, filo AWG 30, saldatore a temperatura controllata, flusso, punta per saldatura extra fine, stoppino per saldatura, alcol isopropilico al 99%, tronchesi laterali, punta da trapano, trapano, pennarello indelebile, lima quadrata piccola, lima piatta piccola, utensile per il taglio del metallo, ad esempio dremal

Passaggio 1:
Non saltare questo passaggio. Assicurati di sapere come funzionano i jumper.
Determinare come collegare il GCDual alla porta analogica. I ponticelli sulla scheda del circuito QSB consentono di indirizzare i segnali verso posizioni diverse.
È possibile accedere alla documentazione al seguente URL per rivedere le impostazioni dei jumper. Questo documento descrive anche i passaggi necessari per gli host PAL e NTSC che utilizza
