Modem vocale digitale multi-modale per ripetitore DMR

Descrizione di Modem vocale digitale multi-modale per ripetitore DMR

1. Questa scheda deve cooperare con Raspberry Pi 3, Orange Pi, una varietà di schede di sviluppo per uso
2. Questa scheda è stata applicata in GM300 GM3188 3688 950I 338 -1X, per altri tipi di ripetitori e stazioni automobilistiche necessitano di essere studiati autonomamente
L'obiettivo è un modem vocale digitale multicanale open-source, che sfrutta la potenza di un processore ARM e una semplice interfaccia analogica. Il Multi-Mode Digital Voice Modem è uno sviluppo hardware e software combinato di un modem per gestire tutti i modi vocali digitali amatoriali.
Inizialmente supporta D-Star e DMR, con System Fusion e P.25 in seguito, nonché un controllore di ripetitore FM integrato. Per tutti i moduli diversi da DMR e FM, il modem può essere utilizzato in modalità simplex o duplex, mentre per DMR e FM deve essere utilizzato in duplex completo.
Dopo la connessione GM3xx, GM950i è migliore; quando si accende, LED lampeggia velocemente; se sul MD380 PTT, LED COS acceso, quindi la decodifica è OK; allora è necessario VEDERE il BER usando la porta DEBUG, o nel pannello pi-star, REGOLARE RX_R BER inferiore o uguale al 2%, poi testando in Parrot si può sentire la tua voce e LED PTT acceso, la prova è terminata! È molto facile, l'ho testato molte volte.

FAQ: quale MODE hai testato? DMR o P25? Ho testato ed è lo stesso.
FAQ: Il test utilizza il programma MMDVMCal? Se hai testato e fallito, usa MMDVMCal per testare la funzione TX-Mobile GM3XX.
La funzione RX di GM3XX è facile da controllare: basta il LED COS (RECEIVE SIGNAL) e il LED MODE; se entrambe le LED sono accese, GM3XX Rx funziona!
FAQ: è possibile modificare .ini - TX Invent e RX Invent? Anche questo è importante; in MMDVMCal TX Testing Mode puoi inventare TX per il tuo GM3xx o meno.
TESTATO: GM950i TX Invent =0, RX Invent=0
Il migliore per il test è GM338 e GM950i, GM300 TX freq non è stabile, RX va bene
GM300 deve essere impostato all'interno del jumper per disabilitare i filtri 300 Hz e 3000 Hz.
GM950i deve impostare RX AUDIO (FLAT (NON SQUELCHATO)) Pin 11 dell'Accy, e GP1 PTT LOW 3 (I/P) sulle linee GP IO
1. Supporta ingresso di alimentazione 5V microusb (1A)
2. Supporta funzione OTG
3. Supporta modalità client wifi (connetti al wifi di casa)
4. Modalità ripetitore in esecuzione, ad esempio 438.000MHz -5
5. Uscita seriale CP210x (115200bps) Debug BER: Errore di accesso
6. Configurazione facile del file ini tramite web
7. Funzione ripetitore digitale (Parrot), DMR, P25
8. Supporta MD380, MD760, FT2D, XTS3000, XTS5000, MOTO
Supporto tecnico: jumbospot17.blogspot.com
P8268, ecc.
colore: verde
Materiale: ABS

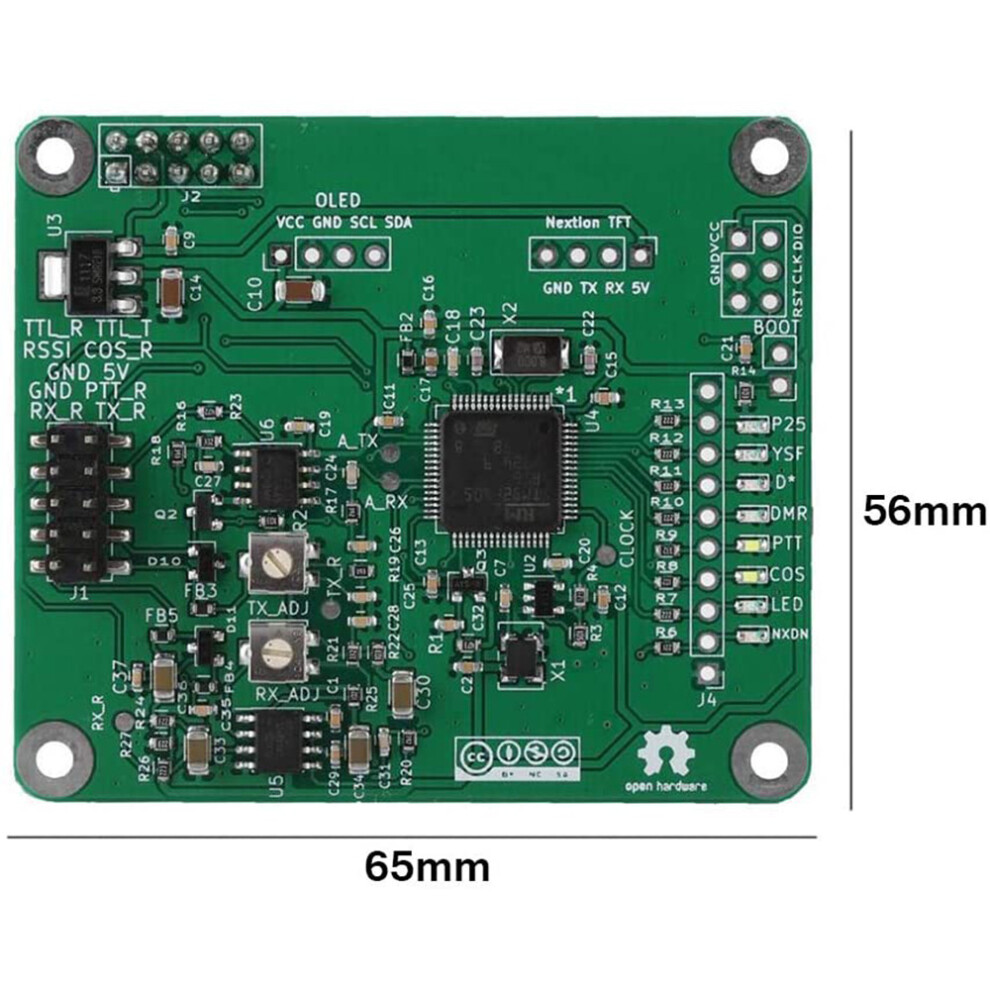

dimensione: 65 x 56mm

Contenuto della confezione:
1 x Modem Ripetitore

Solo i contenuti di confezione sopra indicati, altri prodotti non sono inclusi.
Nota: riflessi di luce e diversi display potrebbero causare che il colore dell'oggetto nell'immagine sia leggermente diverso dall'originale. L'errore di misurazione ammesso è +/- 1-3 cm.
