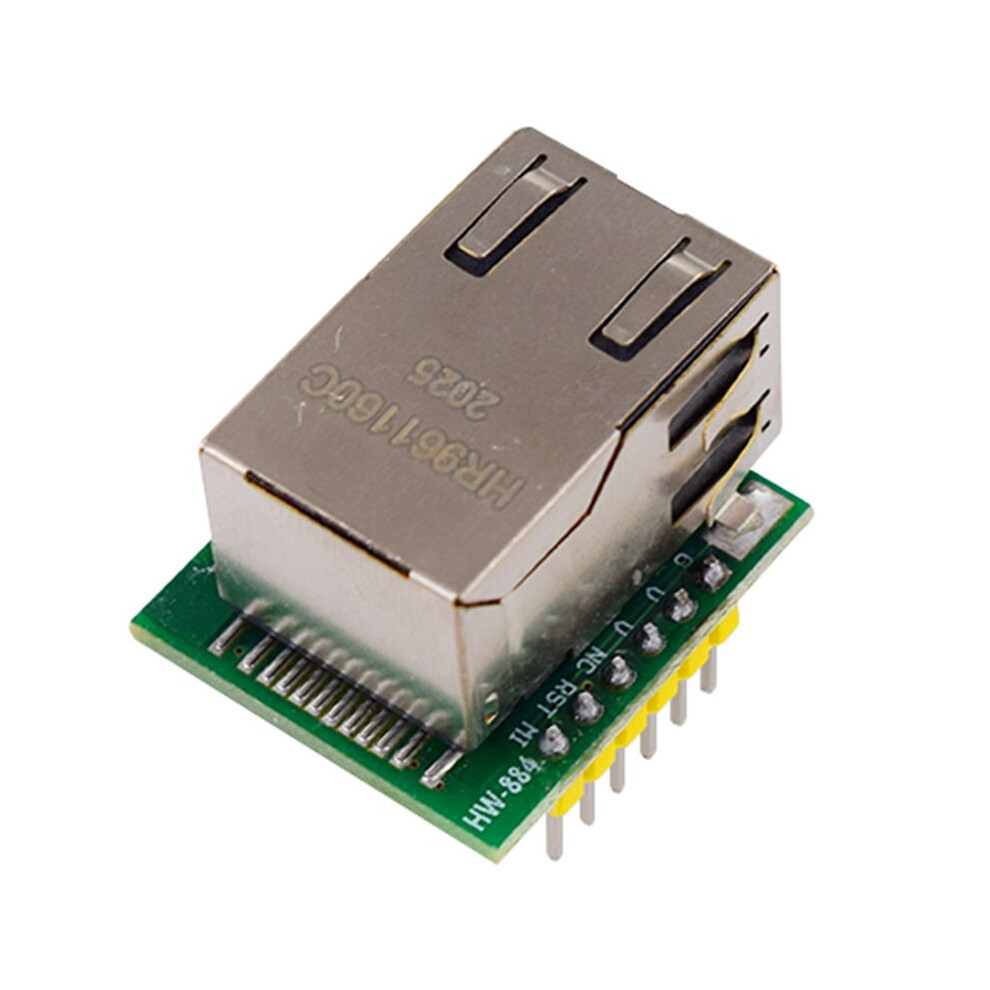

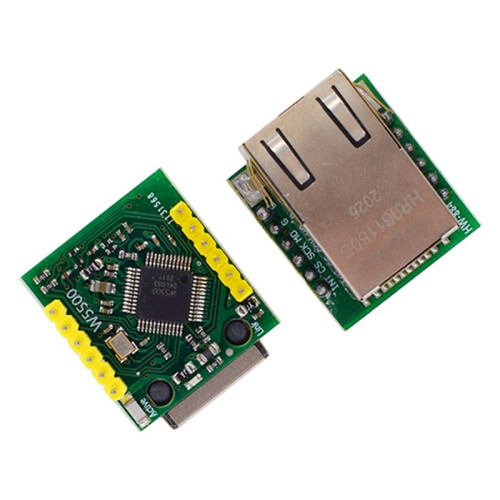

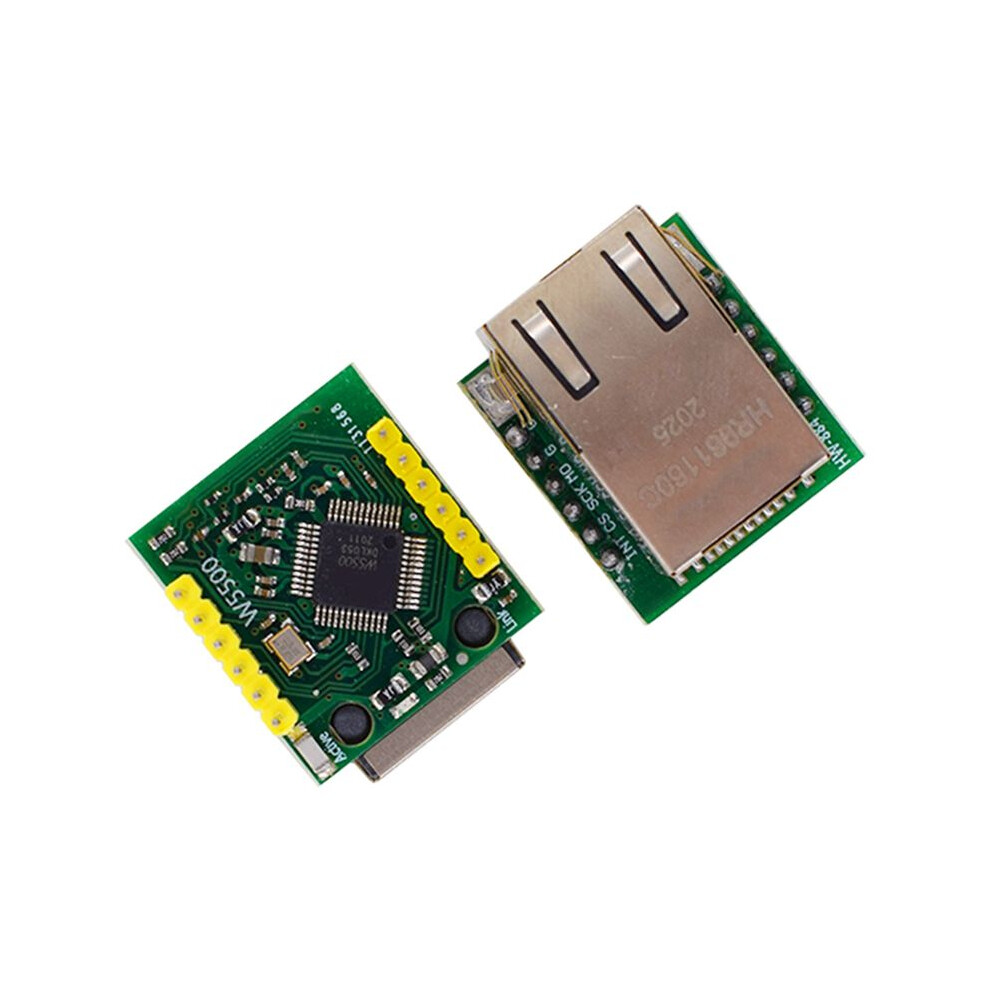

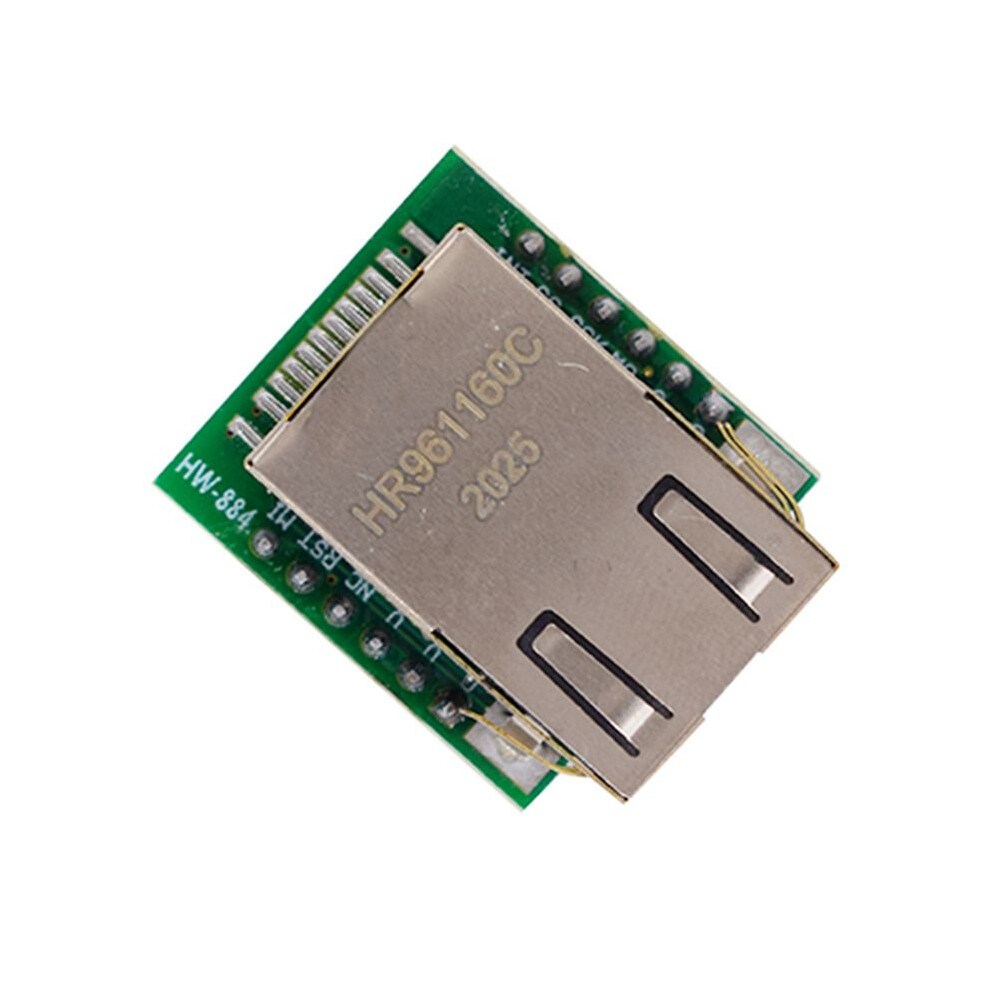

Modulo 6PCS / LOT USR-ES1 W5500 Chip Nuovo Convertitore da SPI A LAN / Ethernet Modulo Mod TCP / IP

Descrizione di Modulo 6PCS / LOT USR-ES1 W5500 Chip Nuovo Convertitore da SPI A LAN / Ethernet Modulo Mod TCP / IP

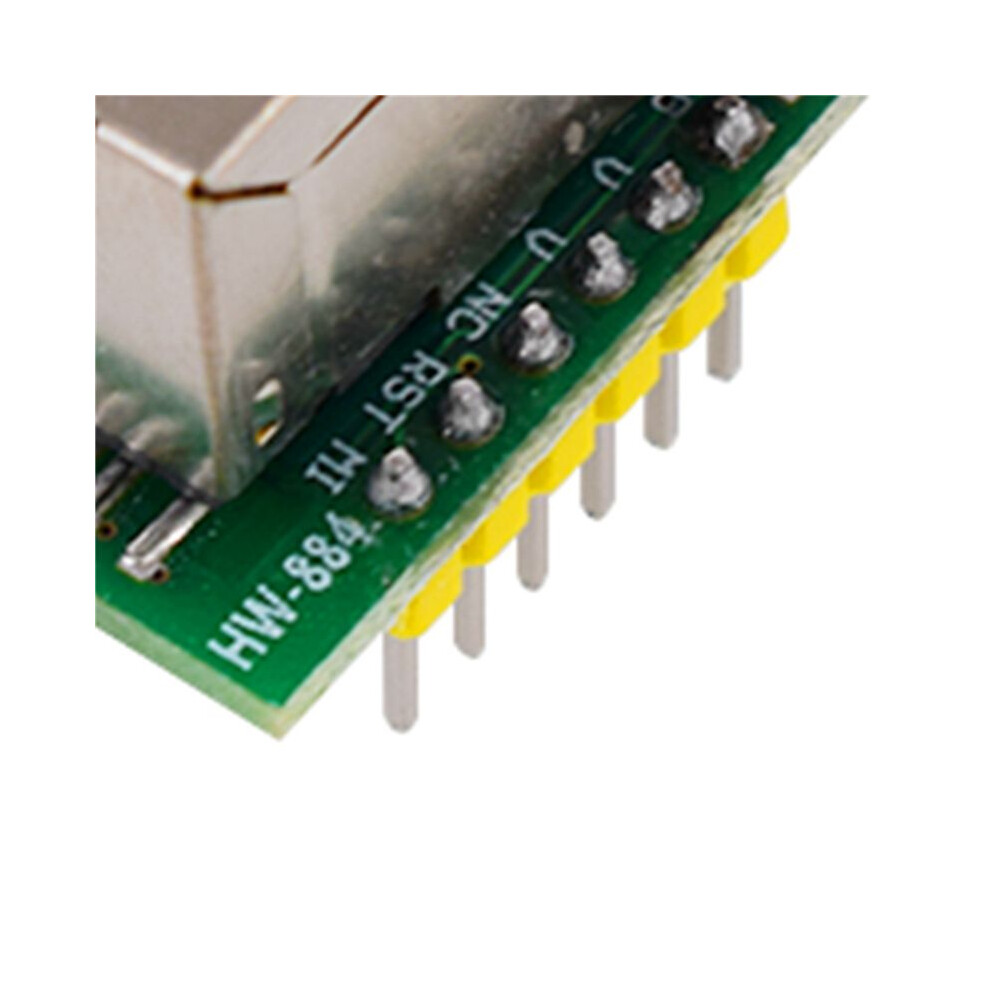

USR-ES1 è un modulo Ethernet con interfaccia SPI, il livello 'interfaccia è 3,3 V livello TTL, la tensione di alimentazione è + 3,3 V, assicurarsi che la corrente non sia inferiore a 200 mA, la tensione è costantemente stabile + 3,3 V ei pin sono compatibili con il modulo ufficiale di Wiznet WIZ820io.

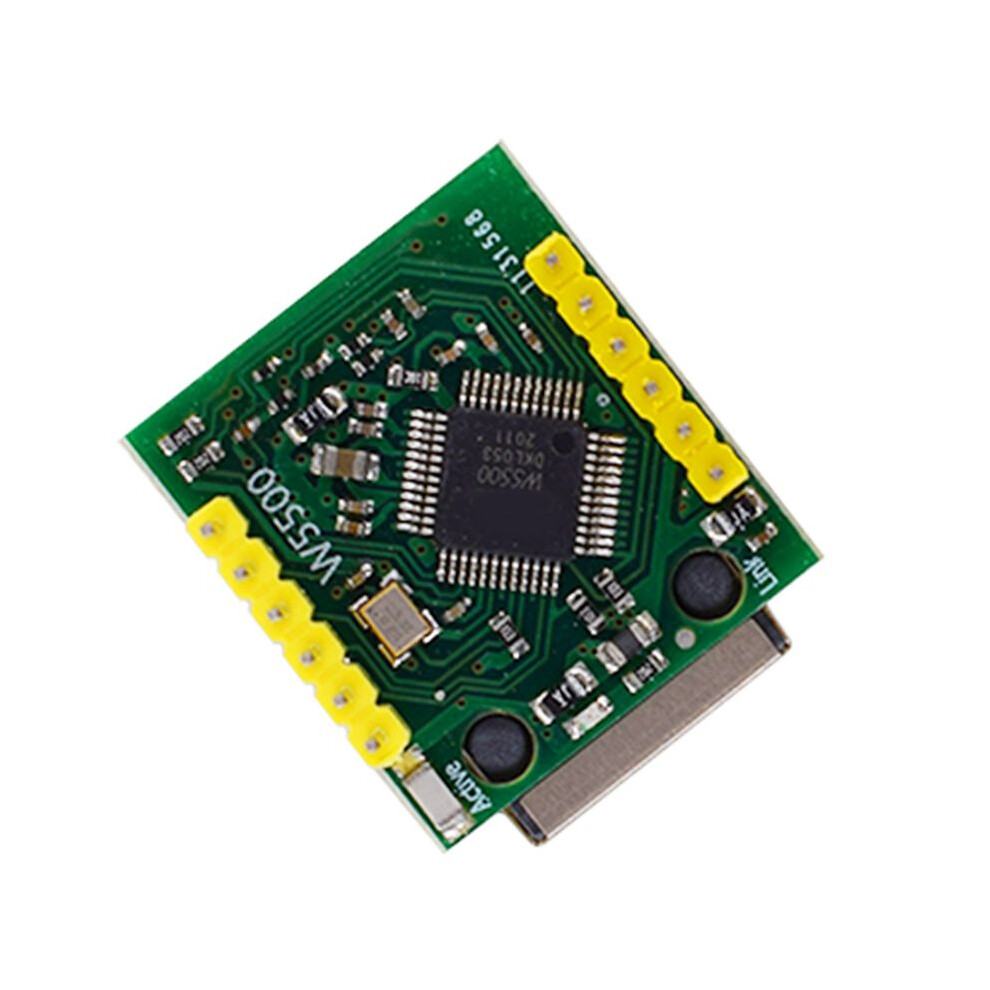

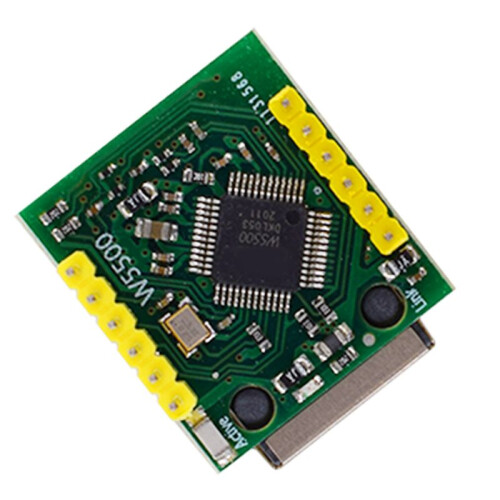

USR-ES1 incorpora il chip W5500 di Wiznet, utilizza porte logiche hardware per implementare il livello di trasporto e il livello di rete dello stack di protocollo TCP / IP (come: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE e altri protocolli) e integra Il livello di collegamento dati, il livello fisico e 32K byte di RAM su chip vengono utilizzati come buffer di ricezione e invio dei dati.
Rendere il chip di controllo principale del computer host solo bisogno di intraprendere l'attività di elaborazione delle informazioni di controllo a livello di applicazione TCP / IP. Ciò consente di risparmiare notevolmente il carico di lavoro del computer host per la replica dei dati, l'elaborazione del protocollo e l'elaborazione delle interruzioni e migliora l'utilizzo e l'affidabilità del sistema.
Durante il funzionamento, gli utenti possono utilizzare W5500 come RAM periferica 'MCU circa. L'interfaccia esterna di W5500 è un SPI universale ad alta velocità da 80 MHz, disponibile per diverse piattaforme per espandere le soluzioni Ethernet ad alta velocità.

dimensioni: 26x24x17mm
Materiale: PCB
colore: come mostrato

Contenuto della confezione:
6 x modulo
