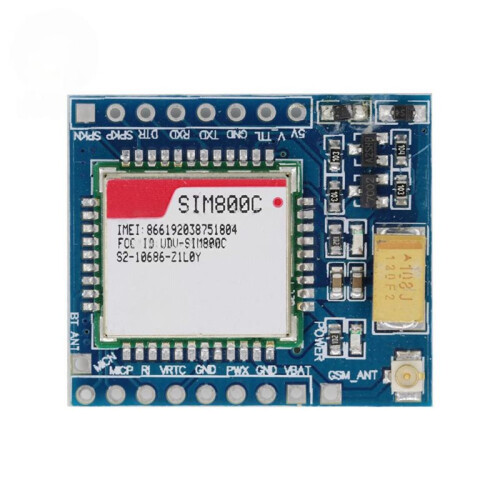

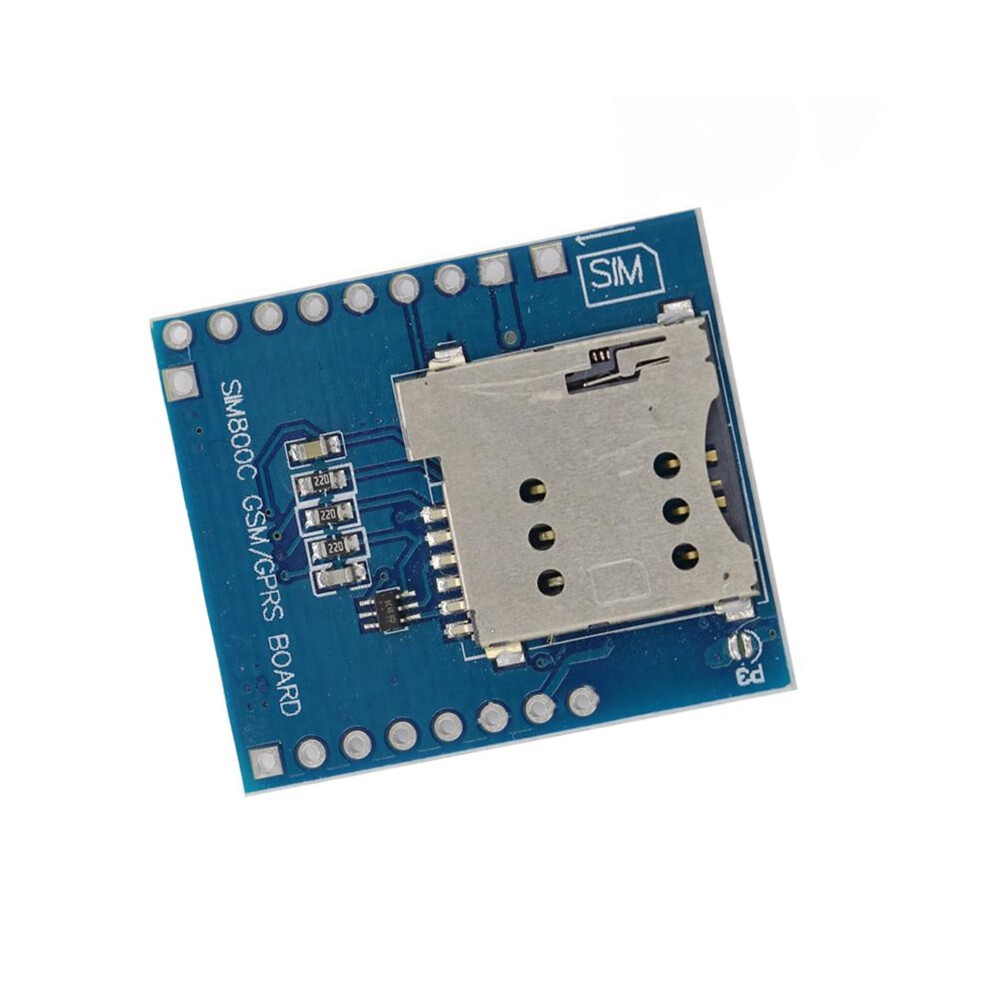

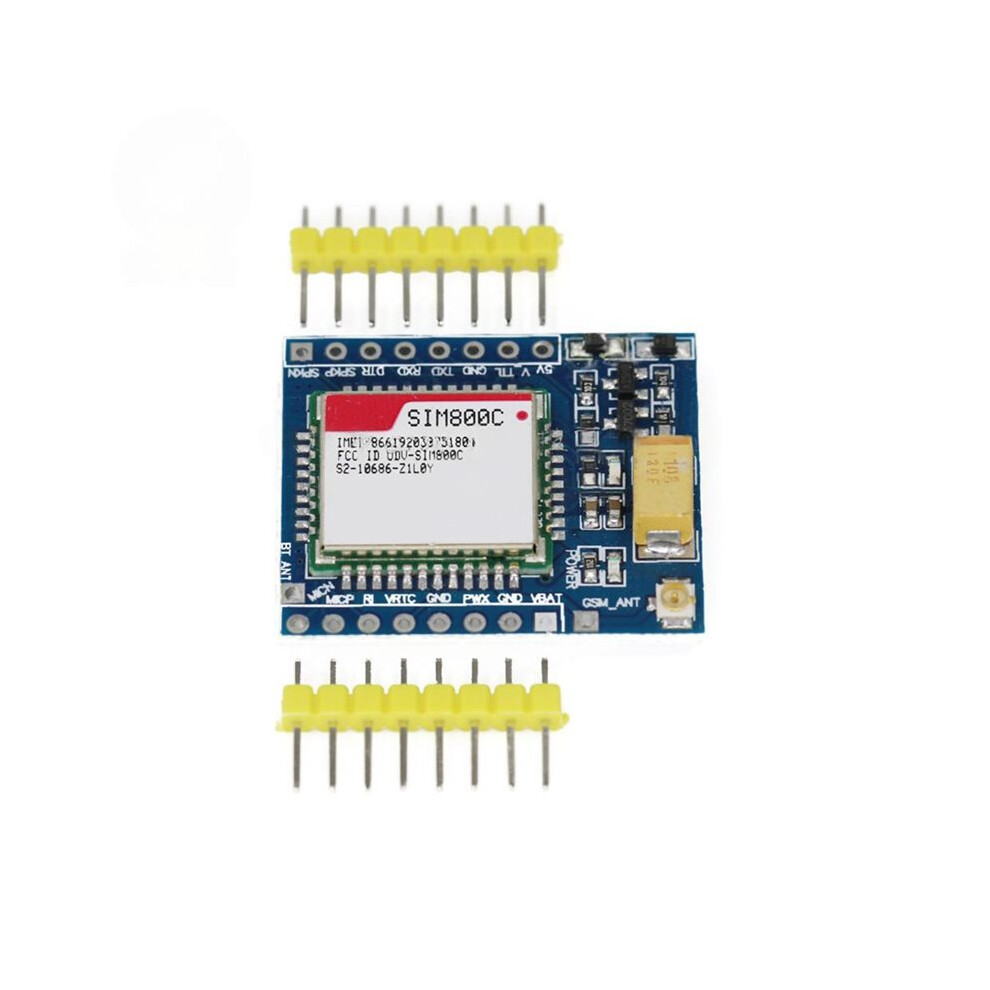

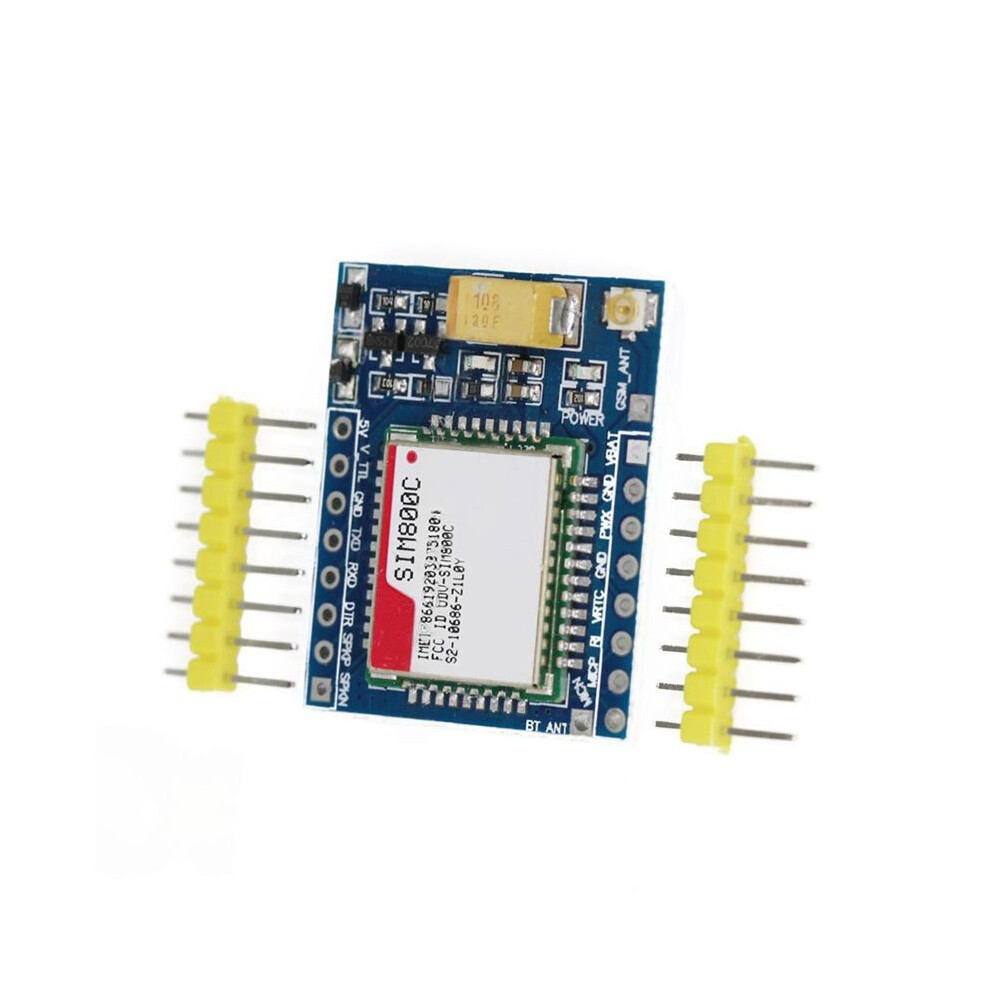

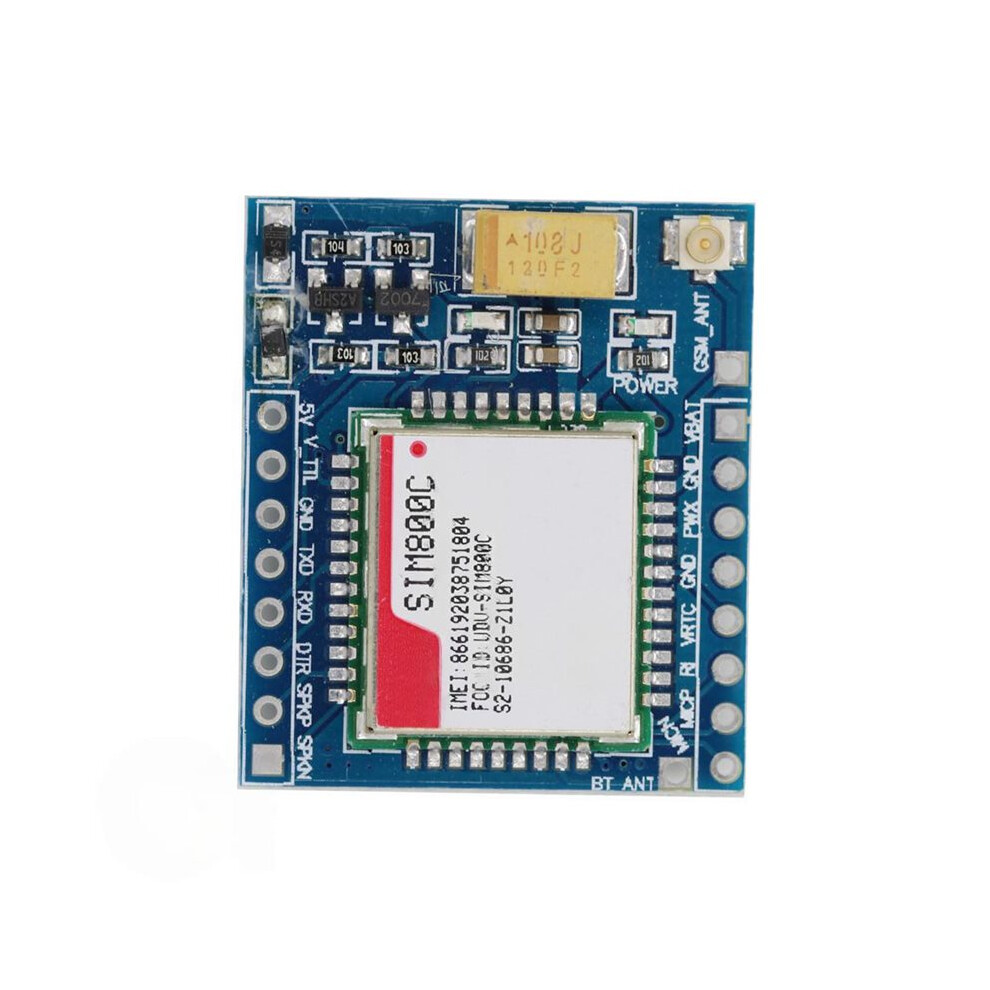

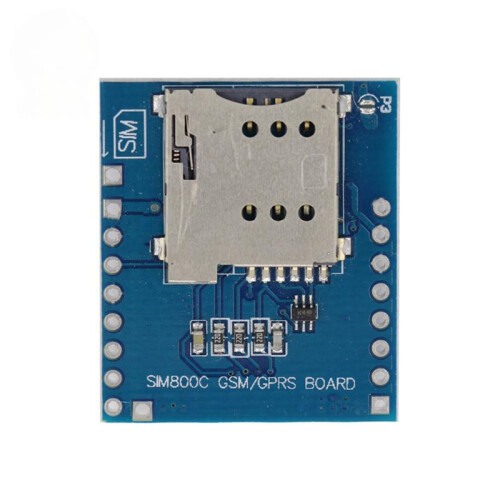

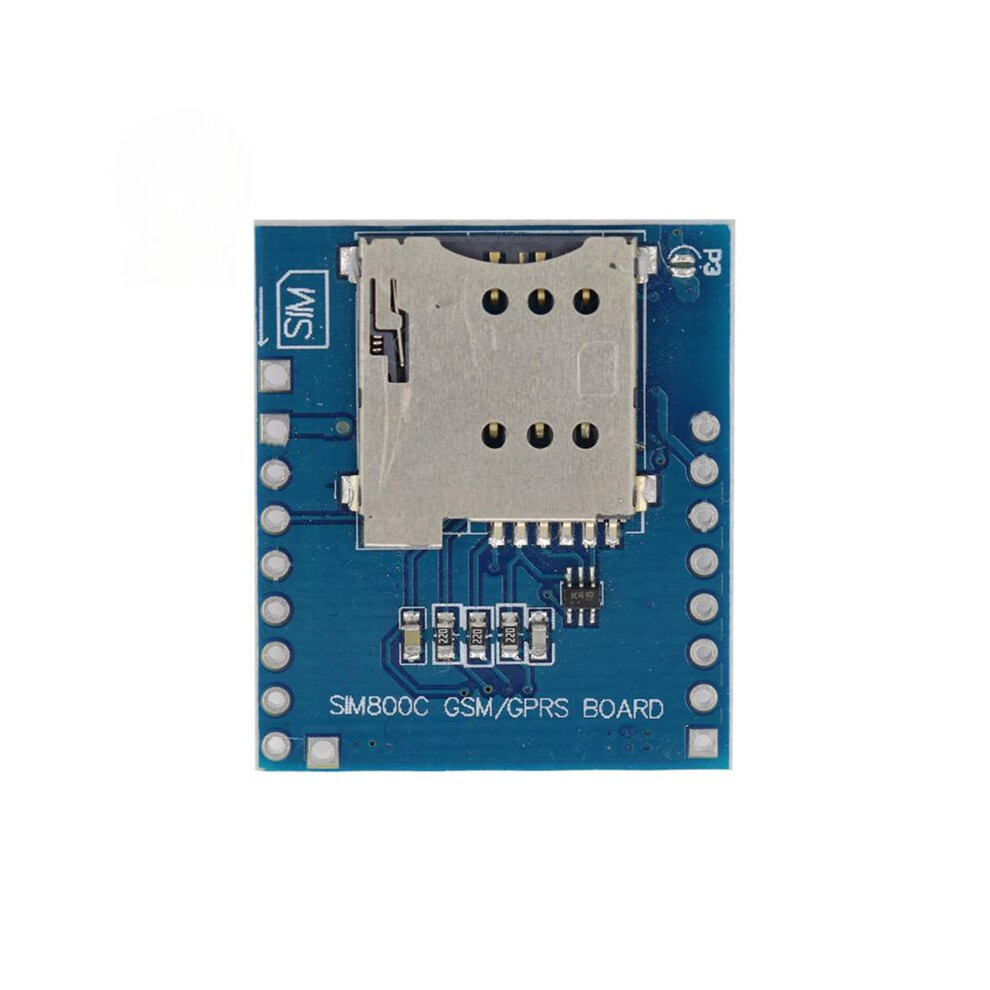

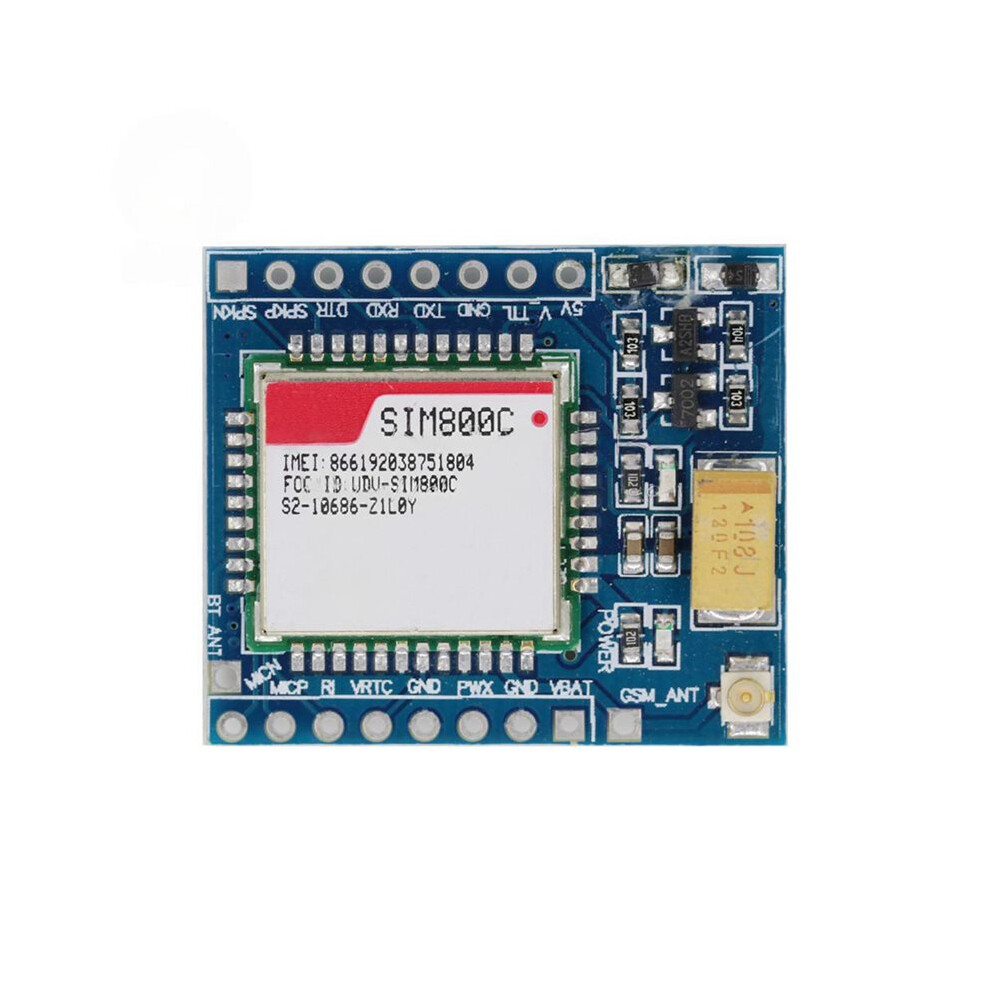

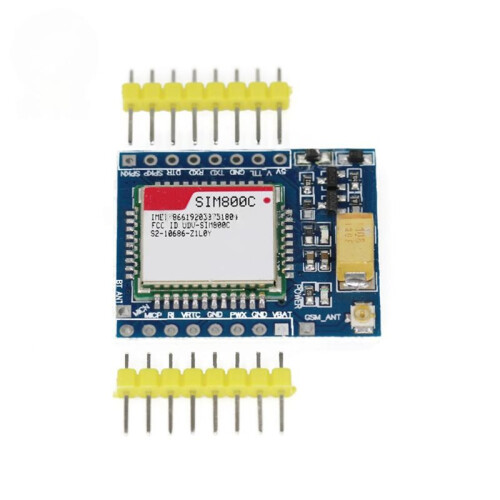

Modulo GSM GPRS SIM800C 5V 3.3V Modulo Wireless GSM GPRS SIM800C con e TTS STM32 per C51

Descrizione di Modulo GSM GPRS SIM800C 5V 3.3V Modulo Wireless GSM GPRS SIM800C con e TTS STM32 per C51

Ampia compatibilità di tensione: supporta livelli logici sia a 5 V che a 3,3 V, consentendo una facile interfaccia con le schede di sviluppo più diffuse, come per , STM32 e altri microcontrollori.
Core GSM/GPRS SIM800C: Basato sul modulo SIM800C, offre supporto GSM quad-band per uso globale (850/900/1800/1900 MHz) e connettività dati GPRS per applicazioni IoT e M2M.
Interfaccia seriale TTL: interfaccia UART TTL integrata per una semplice connessione ai microcontrollori; supporta i comandi AT standard per la configurazione e il controllo.
Interfaccia antenna IPEX: dotata di connettore antenna IPEX (U.FL) per una ricezione e trasmissione del segnale stabili; compatibile con diverse antenne esterne per adattarsi a vari ambienti.
Funzione : supporta la connettività (ove abilitata dal firmware), consentendo la comunicazione wireless a corto raggio e la trasmissione dati oltre a GSM/GPRS. Alimentazione: 5 V CC o tramite ingresso VBAT e GND di una batteria al litio. Supporta il livello MCU: 5V / 3.3V per la logica TTL (come il comune 51 e per l' è a 5V, l'STM32 è a 3.3V);

Utilizzo 'antenna: interfacce antenna IPEX, è possibile utilizzare la versione PCB antenna o l'antenna IPEX-SMA- peppers
Descrizione dello spillo:
5V: pin di alimentazione, l'unico ingresso a 5V CC, utilizzato per alimentare la scheda.
V_TTL: tensione target del core del microcontrollore della scheda di controllo accessi di 5V / 3,3V (a seconda del microcontrollore stesso, la tensione del kernel può variare notevolmente), questo pin viene utilizzato per convertire TXD e RXD della scheda del modulo GSM per la logica TTL corrispondente. GND: massa 'alimentazione.
TXD: pin di invio del modulo porta seriale, livello TTL (non collegato direttamente al livello RS232)
RXD: pin di ricezione del modulo porta seriale, liv
