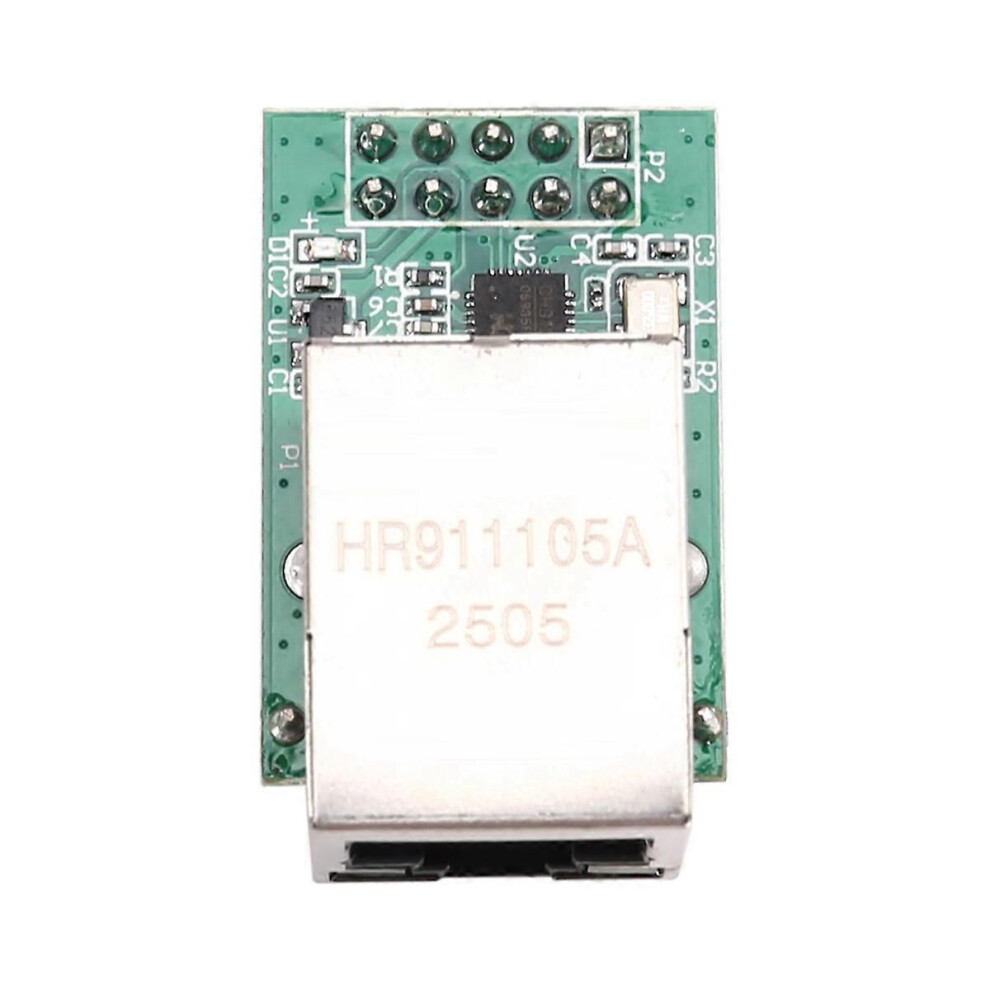

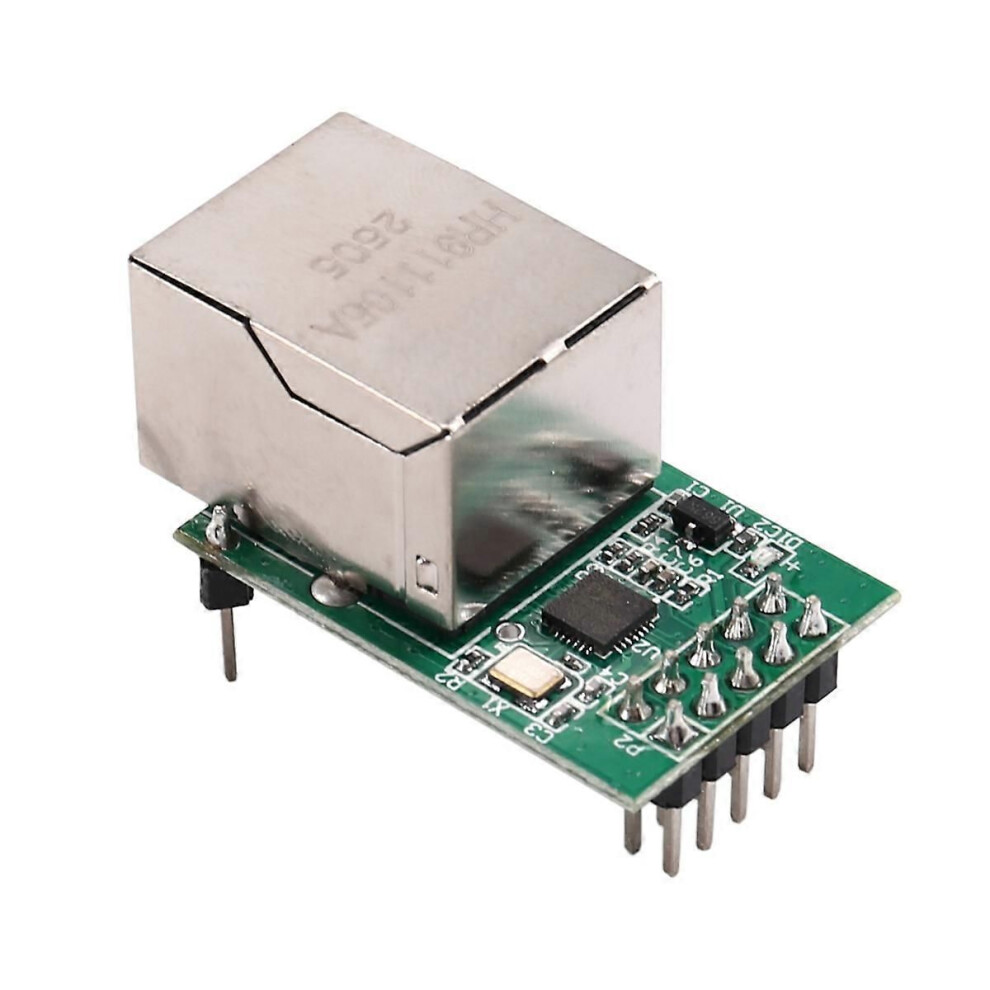

Modulo porta seriale TTL di rete CH9120, modulo Ethernet 10M con trasmissione trasparente.

Descrizione di Modulo porta seriale TTL di rete CH9120, modulo Ethernet 10M con trasmissione trasparente.

Modulo porta seriale TTL di rete CH9120 Modulo Ethernet 10M con trasmissione trasparente tramite porta seriale WCH
1. Supporta la trasmissione trasparente bidirezionale dei dati della porta seriale e dei dati di rete
2. Supporta le modalità operative Server, Client, UDP Client e UDP Server;
3. Supporta un'interfaccia Ethernet full-duplex/half-duplex a 10M con rilevamento automatico, compatibile con lo standard 802.3;
4. Supporta la conversione automatica della linea /MDIX;
5. Supporta l'acquisizione automatica dell'indirizzo IP tramite DHCP;
Supporta la configurazione dei parametri del chip tramite software e porta seriale;
Supporta il meccanismo KEEPALIVE;
Supporta velocità di trasmissione della porta seriale da 300 BPS a 921600 BPS
Modalità client: in modalità client, all'accensione, il modulo si connette attivamente al server. Una volta stabilita la connessione, è possibile la trasmissione trasparente bidirezionale dei dati di rete e della porta seriale. Il modello di applicazione client è il seguente: Adatto per l'acquisizione di dati sul campo e la modalità server di caricamento.
Modalità TCPSERVER: in modalità TCPSERVER, dopo l'accensione, il modulo monitora la porta locale per le richieste di connessione del client. Una volta stabilita la connessione, è possibile la trasmissione trasparente bidirezionale dei dati di rete e della porta seriale.
Modalità UDPCLIENT: in modalità UDPCLIENT, dopo l'accensione, il modulo inoltra in modo trasparente i dati inviati alla porta locale (dall'IP e dalla porta di destinazione) alla porta seriale del modulo. Analogamente, i dati inviati alla porta seriale del modulo vengono inoltrati tramite UDP all'IP e alla porta di destinazione specificati.
Modalità UDPSERVER: in modalità UDPSERVER, tutti i dati inviati all'IP e alla porta locali vengono ricevuti e inoltrati alla porta seriale. I dati inviati alla porta seriale del modulo vengono inoltrati anche tramite UDP al corrispondente IP e porta UDP.
Colore: come mostrato
Materiale: PCB
Contenuto della confezione:
1 x Modulo porta seriale
Solo il contenuto della confezione sopra indicato, altri prodotti non sono inclusi.
Nota: il riflesso della luce e i diversi schermi possono far sì che il colore dell'articolo nell'immagine risulti leggermente diverso da quello reale. L'errore di misurazione consentito è di +/- 1-3 cm.
