Modulo relè a 1 canale da 30 A con alimentatore DC 7-60/5V, Wi-Fi e Bluetooth.

Descrizione di Modulo relè a 1 canale da 30 A con alimentatore DC 7-60/5V, Wi-Fi e Bluetooth.

Descrizione del modulo relè a canale singolo da 30 A con alimentazione DC 7-60/5 V, Wi-Fi e Bluetooth
La scheda di sviluppo con relè a canale singolo da 30 A per ESP32 è basata sul modulo ESP32-WROOM-32E di Espressif. La porta I/O è completamente a LED e supporta l'alimentazione DC 7-60 V/5 V.
I pulsanti, i LED e i relè programmabili a bordo consentono agli sviluppatori di effettuare rapidamente la verifica e lo sviluppo del prototipo e offrono maggiori possibilità per scenari di controllo IoT.

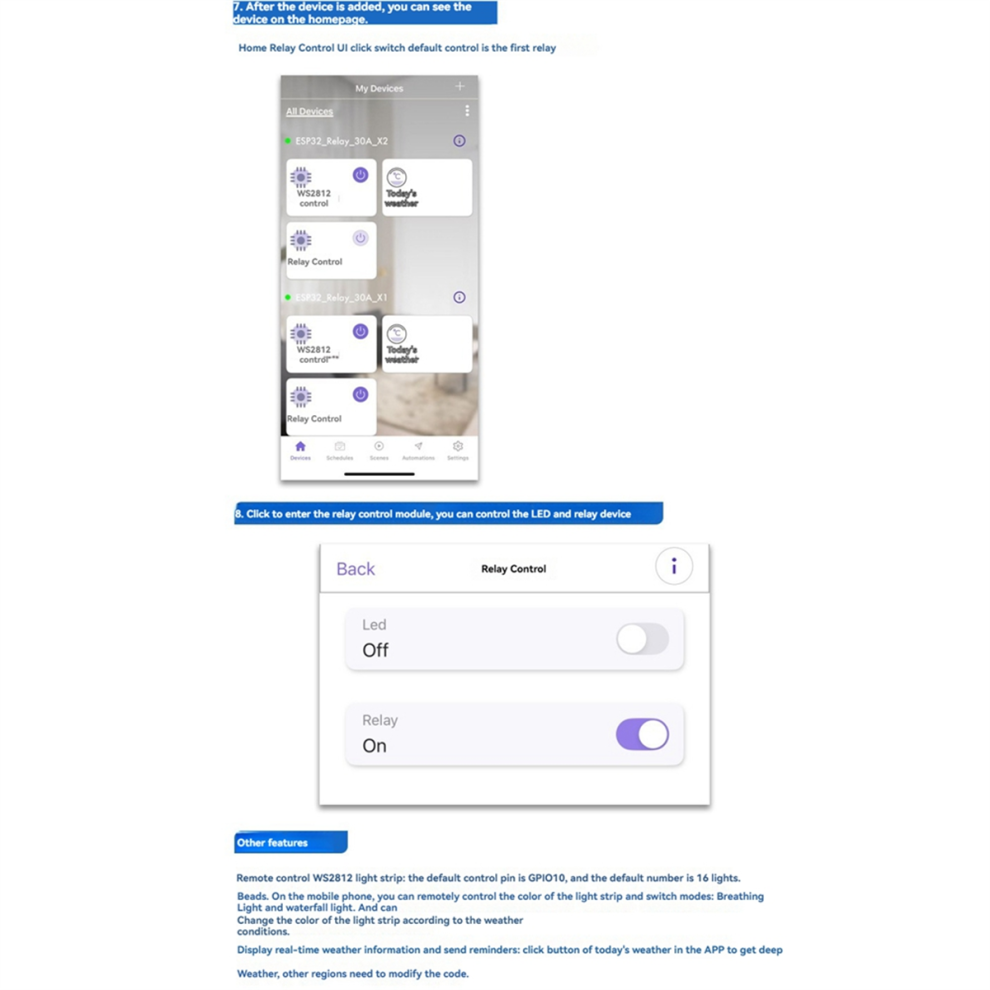

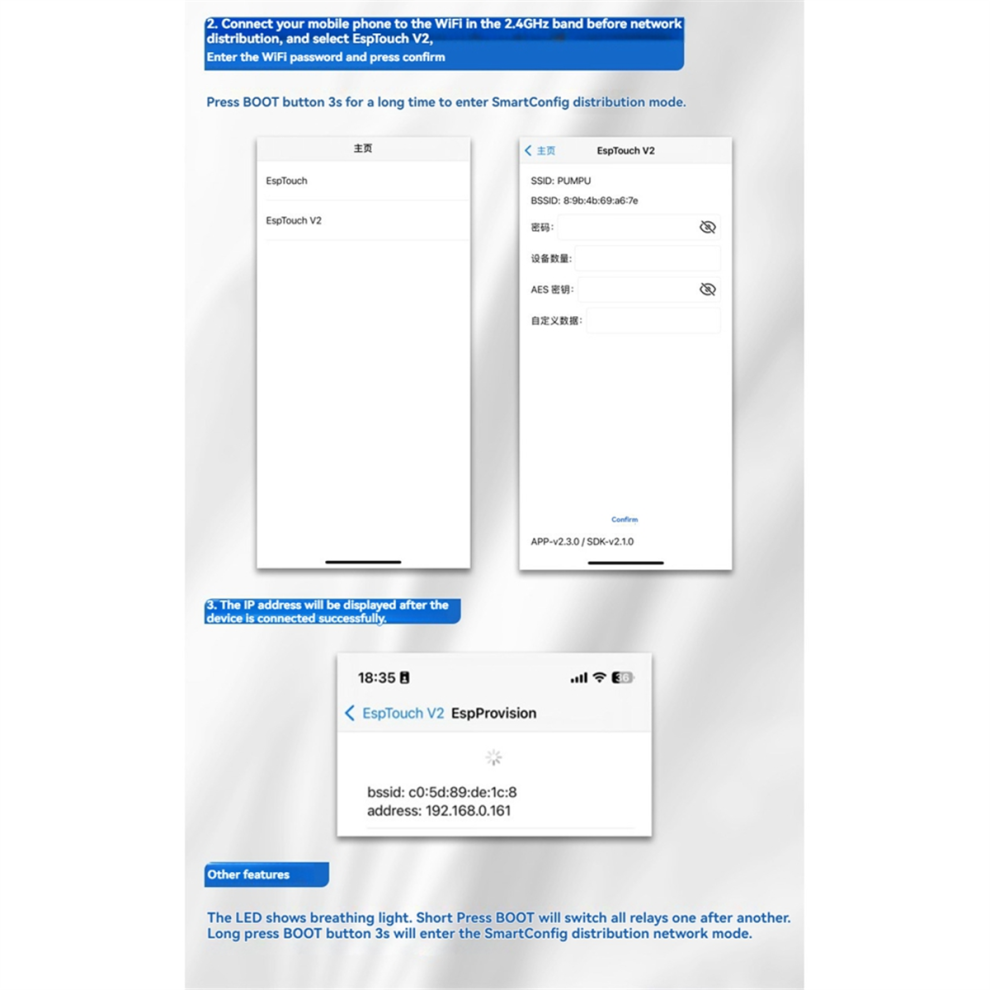

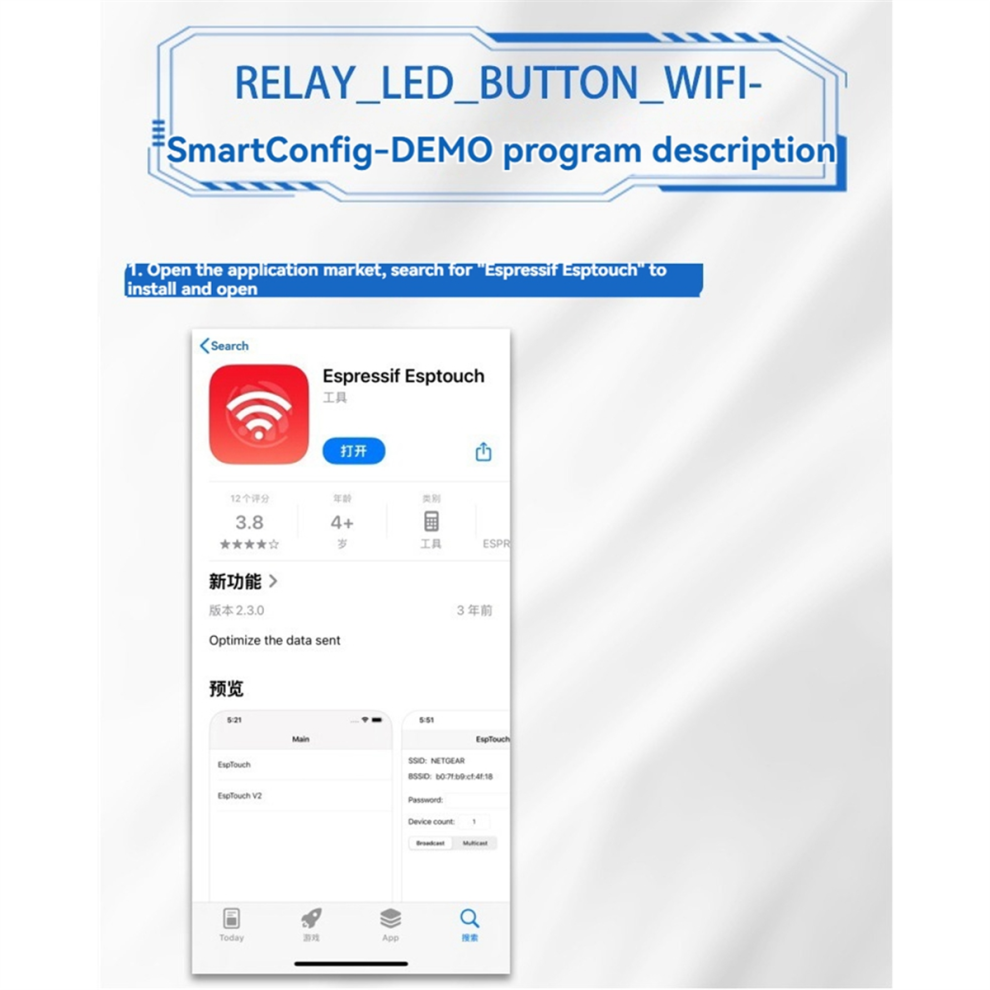

Dopo aver caricato il programma, può essere controllato direttamente da remoto tramite telefono cellulare. I LED e i relè integrati hanno funzioni come la configurazione della rete WiFi e il ripristino delle impostazioni di fabbrica.
Relè integrato a 1 canale da 5 V/30 A, segnale di commutazione in uscita, adatto per il controllo di carichi con tensione di lavoro compresa tra 250 V CA e 30 V CC.
ESP32 supporta l'uso di strumenti di sviluppo come Arduino DE/VS Code/Tonny.
Istruzioni per l'uso:
Il pin di controllo del relè è GPIO16, valido a livello alto.
Il LED programmabile è GPIO5, valido a livello basso. Gli utenti possono scrivere il proprio programma di controllo.
Il pulsante programmabile è GPIO0. È anche il pulsante di accensione.
Terminale di uscita del relè:
NC: Terminale normalmente chiuso, in cortocircuito con COM prima che il relè venga eccitato e lasciato flottante dopo l'eccitazione;
COM: Terminale comune;
NO: Terminale normalmente aperto, lasciato flottante prima che il relè venga eccitato e lasciato in cortocircuito con COM dopo l'eccitazione;
Colore: blu
Materiale: PCB + Componenti
A causa dei diversi lotti, potrebbero esserci differenze nell'aspetto del prodotto e nel testo stampato, che non influiscono sull'utilizzo.
Contenuto della confezione:
1 * Modulo relè ESP32 a 1 canale da 30 A
Solo il contenuto della confezione sopra indicato, altri prodotti non sono inclusi.
Nota: il riflesso della luce e i diversi display possono far sì che il colore dell'articolo nell'immagine sia leggermente diverso da quello reale. L'errore di misurazione consentito è di +/- 1-3 cm.
