Modulo sensore a quattro uscite con modulo EEPROM

Descrizione di Modulo sensore a quattro uscite con modulo EEPROM

Descrizione del modulo sensore a quattro uscite con EEPROM
L'MCP4728 dispone di quattro DAC a 12 bit in un piccolo package per soddisfare qualsiasi esigenza di impostazione della tensione.
Inoltre, è in grado di memorizzare le impostazioni nella EEPROM interna. Una volta salvate nella memoria non volatile interna, le impostazioni vengono caricate automaticamente all'accensione. Tutto tramite I2C!
Inoltre, l'MCP4728 consente di scegliere tra due sorgenti di tensione di riferimento: la tensione di ingresso utilizzata per alimentarlo sul pin VCC o la tensione di riferimento interna di 2,048 V.
Se si utilizza la tensione di riferimento interna (Vref), è possibile selezionare un guadagno di uscita 1X o 2X, ottenendo un intervallo di tensione da 0 V a 2,048 V o da 0 V a 4,096 V, a seconda dei requisiti dell'applicazione.
Per impostazione predefinita, si utilizza la tensione di ingresso come Vref, consentendo di regolare la tensione in un intervallo da 0 V a 3,3 V o 5 V a seconda della tensione di ingresso. In alternativa, utilizzare 2,048 V Vref per un utilizzo di circa 3,3 V e 4,096 Vref per un utilizzo di circa 5 V.
Specifiche:
Uscita di tensione a 12 bit con quattro uscite bufferizzate
Memoria non volatile (EEPROM) integrata per il codice e i bit di indirizzo I2C
Selezione della tensione di riferimento interna o esterna
Intervallo di tensione di uscita:
1. Utilizzare VREF interno (2,048 V):
Da 0,000 V a 2,048 V, impostazione del guadagno = 1
Da 0,000 V a 4,096 V, impostazione del guadagno = 2
2. Utilizzo di VREF esterno (): da 0,000 V a
0,2 Non linearità differenziale del bit meno significativo (LSB) (tipica)
Tempo di stabilizzazione rapido: 6 µs (tipico)
Funzionamento con alimentazione singola: da 2,7 V a 5,5 V
Indirizzo I2C predefinito 0x60
Colore: come mostrato
Materiale: PCB
A causa dei diversi lotti di prodotto, l'aspetto può variare, ma ciò non influisce sull'utilizzo
Contenuto della confezione:

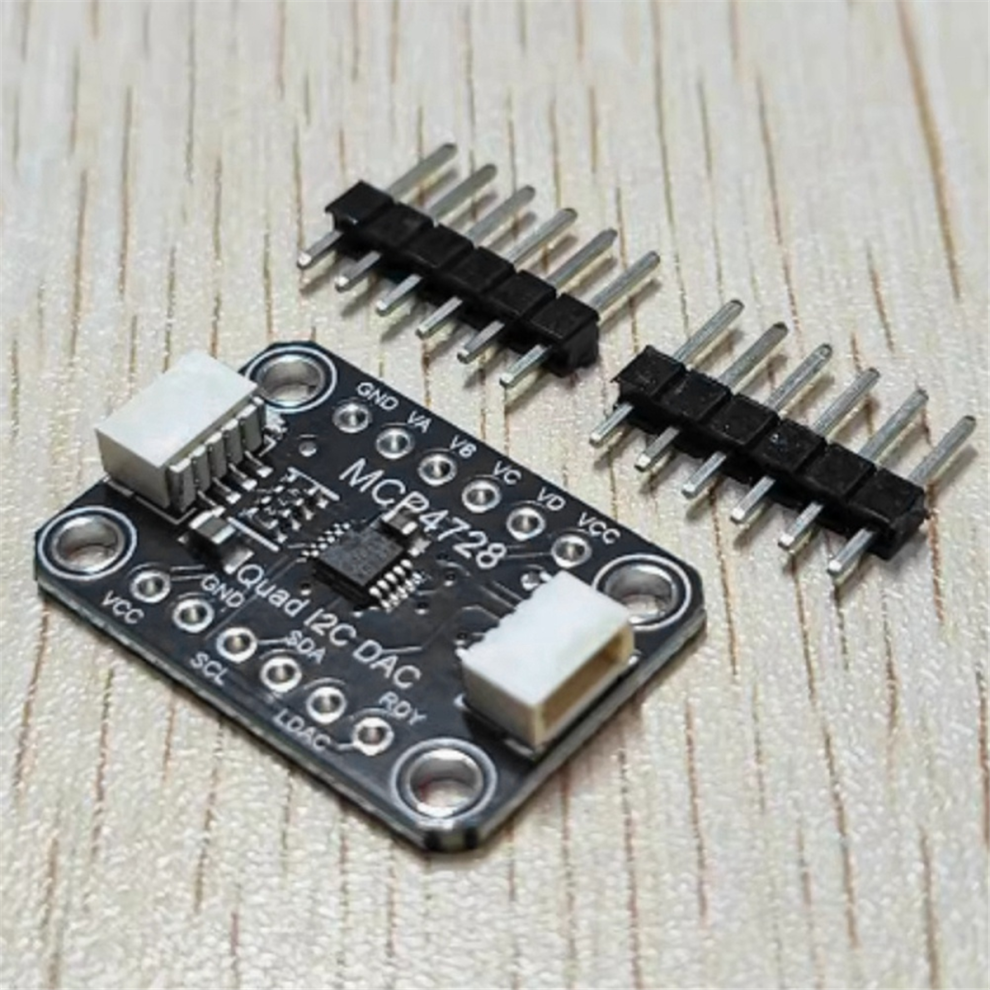

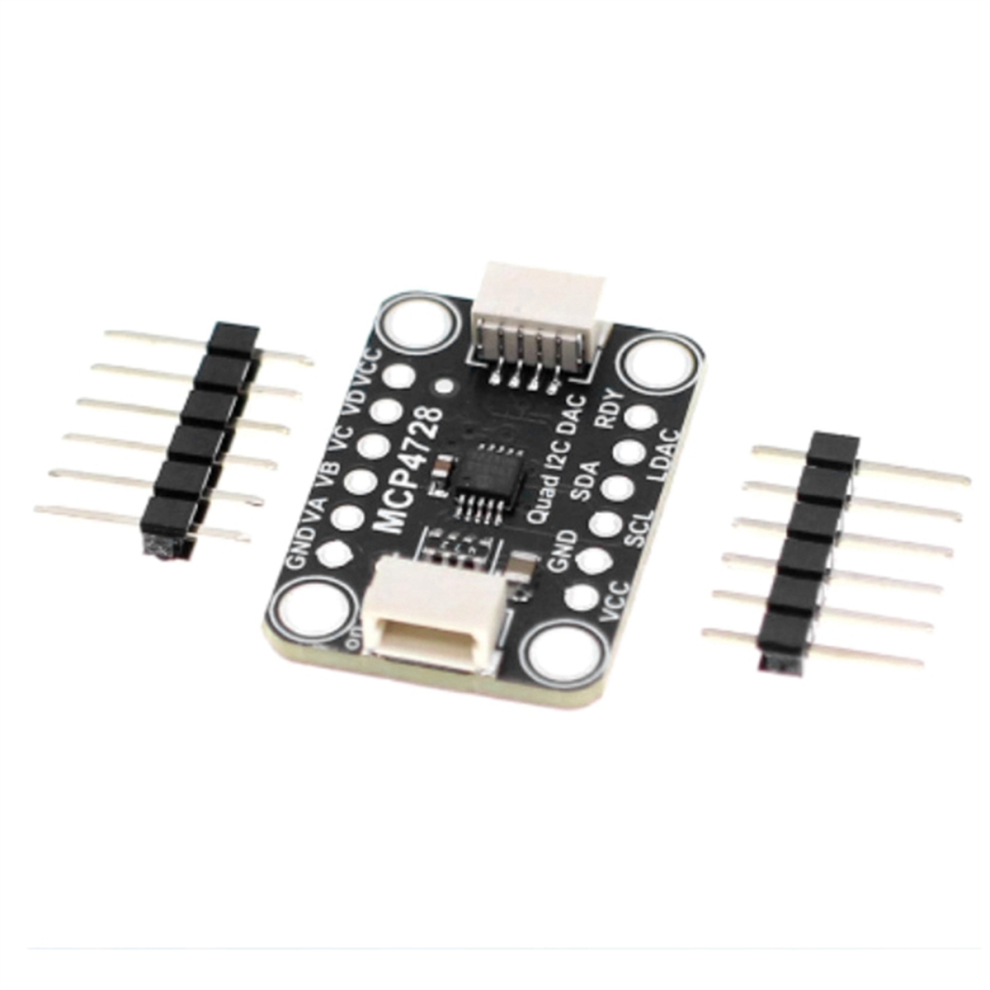

1 * Kit modulo di uscita quadrupla MCP4728
Solo il contenuto della confezione sopra indicato, altri prodotti non sono inclusi.
Nota: il riflesso della luce e i diversi display possono far sì che il colore dell'articolo nell'immagine risulti leggermente diverso da quello reale. L'errore di misurazione consentito è di +/- 1-3 cm.
