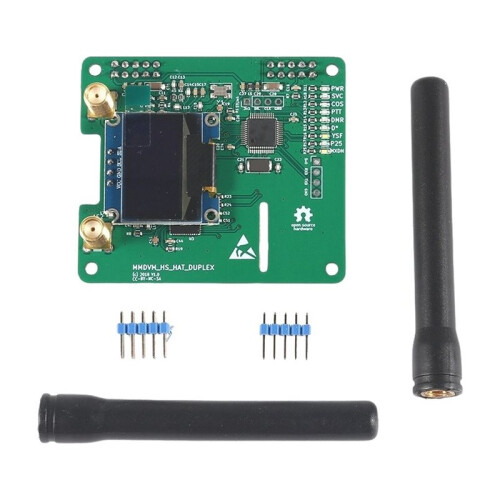

Per Raspberry Pi MMDVM Scheda Hotspot Duplex con Schermo OLED Supporto Modulo Relè DMR P25 D Star UHF VHF

Descrizione di Per Raspberry Pi MMDVM Scheda Hotspot Duplex con Schermo OLED Supporto Modulo Relè DMR P25 D Star UHF VHF

Processore ARM a 32 bit ad alte prestazioni
Completamente testato. Supporta DMR, P-25, D-Star e System Fusion.
LED integrati per visualizzare lo stato (Tx, Rx, PTT, Modalità). Potenza RF fino a 10 mW.
Connettore antenna SMA, antenna inclusa. Si monta senza problemi su tutti i per Raspberry Pi attuali, incluso il Pi Zero.
Il firmware è precaricato e può essere facilmente aggiornato tramite software.

Custodia open source stampabile in 3D disponibile
UHF 430-450 MHz, 433 MHz e 900 MHz
VHF 144 220 Frequenza Opera
Variante duplex di MMDVM_HS_Hat
Questa scheda PCB utilizza il microcontrollore MMDVM_HS. Dispone di due ADF7021 a bordo e consente il funzionamento duplex con due intervalli di tempo su DMR.
Un filo da 3,3 V, precedentemente eliminato per errore, è stato ripristinato nel layout del PCB. La distinta base, la cartuccia del mouse e lo stencil rimangono invariati rispetto alla revisione 1.1.
La parte superiore è l'antenna di trasmissione (TX), quella inferiore è l'antenna di ricezione (RX).
UHF+VHF
SMA,antenna
Selezione modem: STM32_HS_GPIO
Imposta la frequenza di trasmissione (TX) e la frequenza di ricezione (RX).
Le frequenze TX e RX dovrebbero essere distanziate di almeno 10 MHz.
Supporto per SLOT1 e SLOT2.
Colore: come mostrato
Materiale: PCB

Contenuto della confezione:
1*KIT scheda hotspot duplex MMDVM
