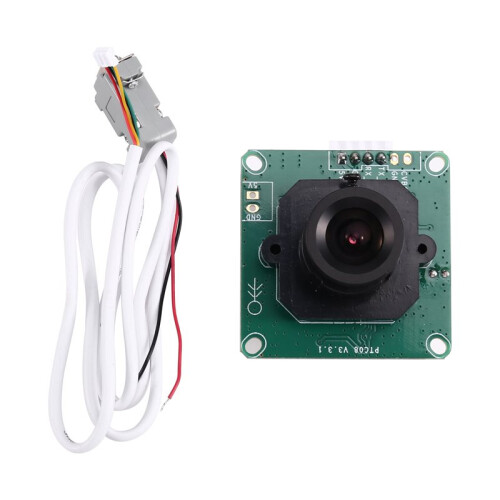

PTC08 Modulo Telecamera Porta Seriale RS232

Descrizione di PTC08 Modulo Telecamera Porta Seriale RS232

PTC08 è un modulo di acquisizione ed elaborazione immagini di livello industriale che integra acquisizione immagini, controllo di ripresa, compressione dati e trasmissione seriale. Il suo chip di elaborazione del segnale digitale ad alte prestazioni integrato consente una compressione ad alto rapporto delle immagini . Le immagini in uscita adottano il formato JPEG standard, garantendo una facile compatibilità con diversi software di elaborazione immagini.
Il modulo è dotato di un'interfaccia di comunicazione -232 standard a tre fili e di un semplice protocollo di trasmissione delle immagini, che consente una connettività senza soluzione di continuità con computer e sistemi embedded. Include inoltre un'interfaccia di riempimento a infrarossi riservata, che supporta pannelli luminosi a infrarossi esterni per immagini nitide in diverse condizioni di illuminazione.

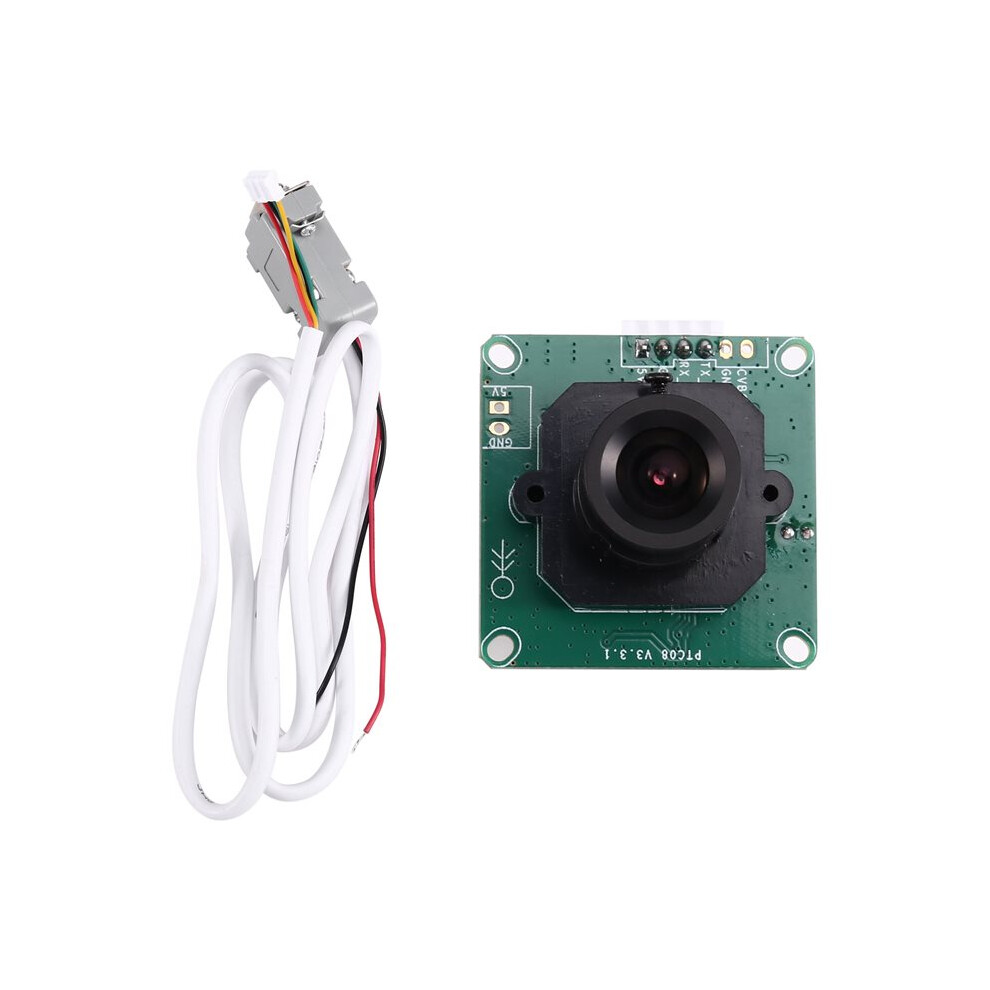

Il modulo telecamera seriale PTC08 è costituito da due parti principali: il corpo del modulo e il cavo di collegamento seriale. Questi due componenti sono collegati tramite un connettore standard a 4 pin con passo 2,0 mm, che consente un facile collegamento e scollegamento.
Dimensioni della scheda del modulo: 32 mm x 32 mm
Tipo di sensore di immagine: CMOS 1/4 di pollice
Pixel 'immagine: 300.000
Dimensioni pixel: 5,6 um x 5,6 um
Formato di output: JPEG/M-JPEG standard.
Bilanciamento del bianco: automatico
Esposizione: automatica
Guadagno: automatico
Otturatore: otturatore rotante elettronico
Rapporto segnale/rumore: 45DB
Gamma dinamica: 60DB
Guadagno analogico massimo: 16DB
Frequenza fotogrammi: 640 * 480 30 fps
Modalità di scansione: scansione progressiva
Distanza di monitoraggio: circa 10 metri. Max. 15 m, regolabile
Dimensioni immagine: VGA (640x480), QVGA (320x240)
Velocità della porta seriale: 3840
