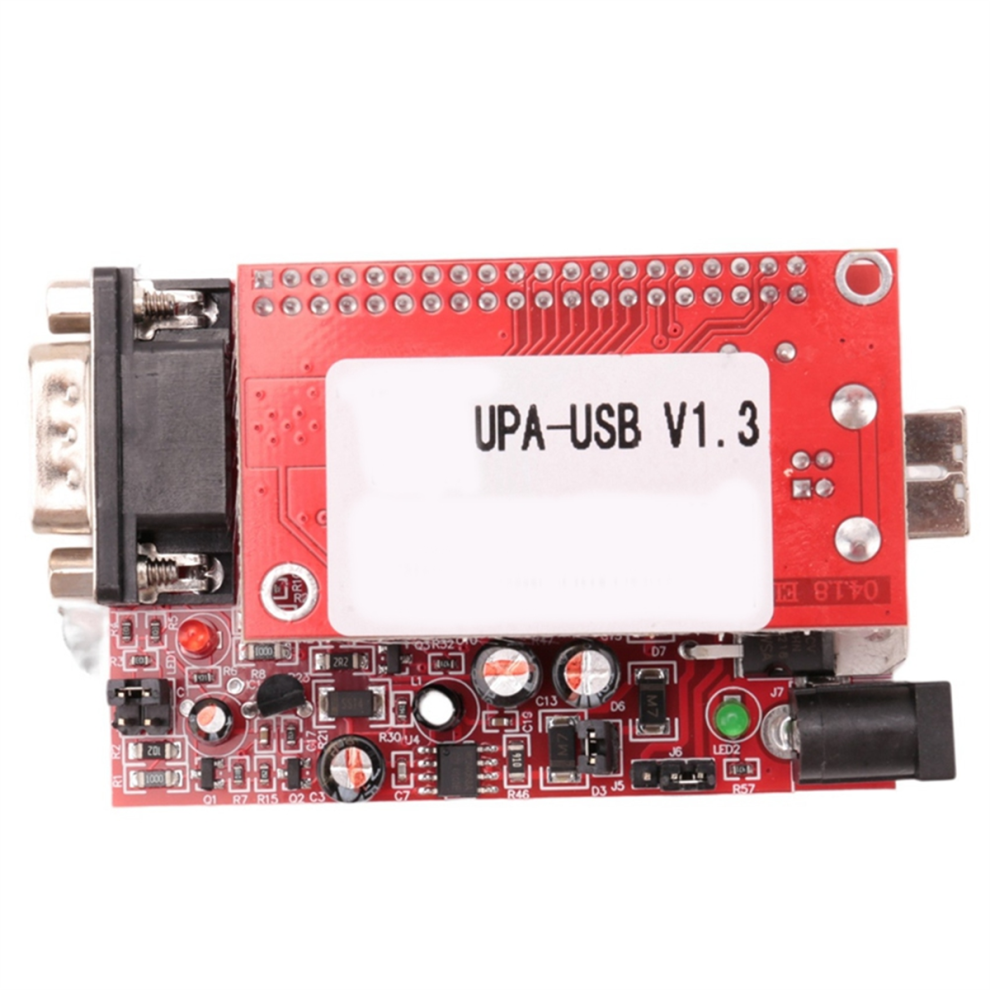

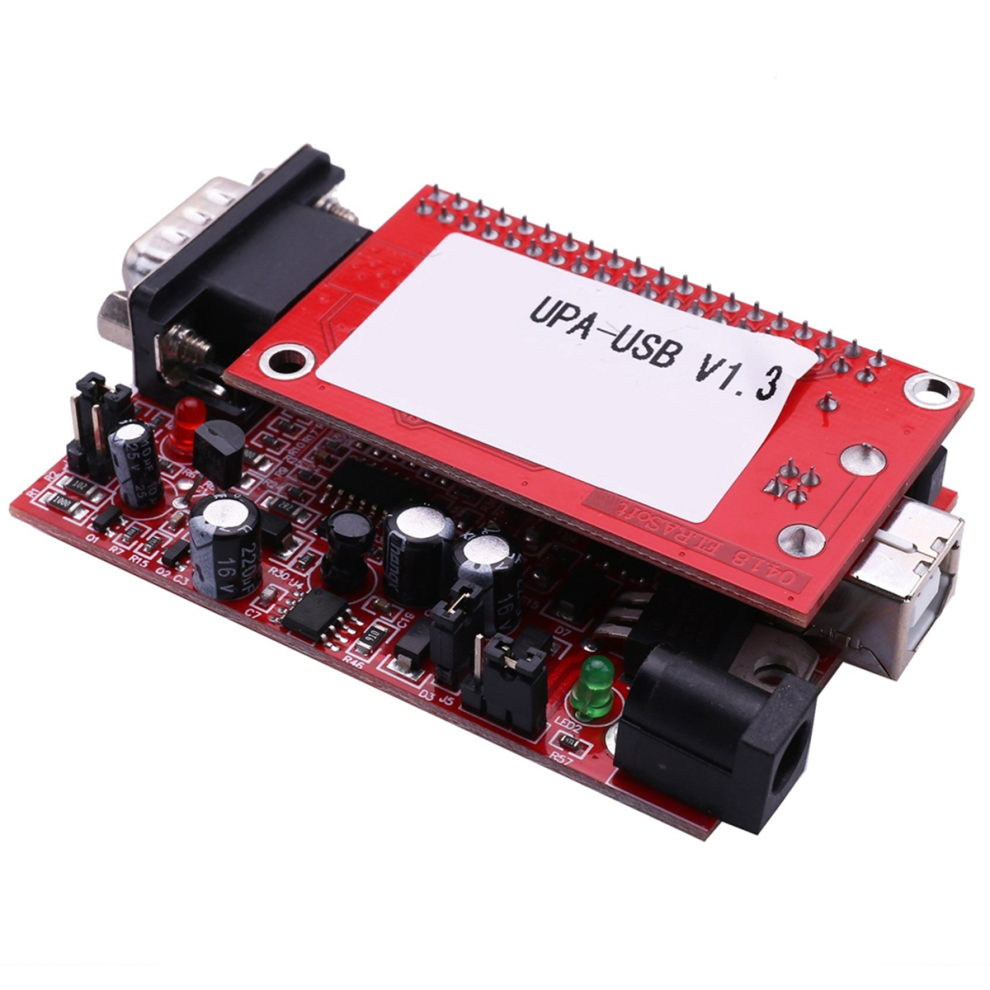

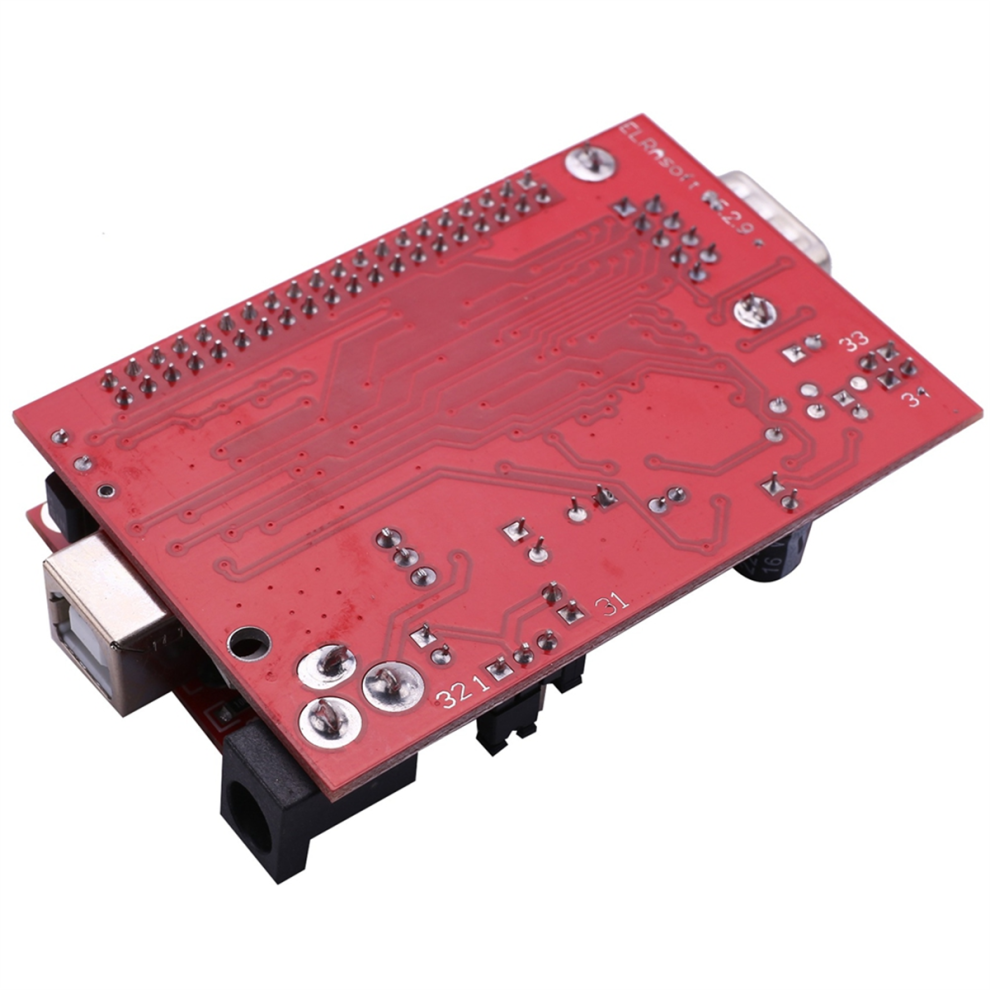

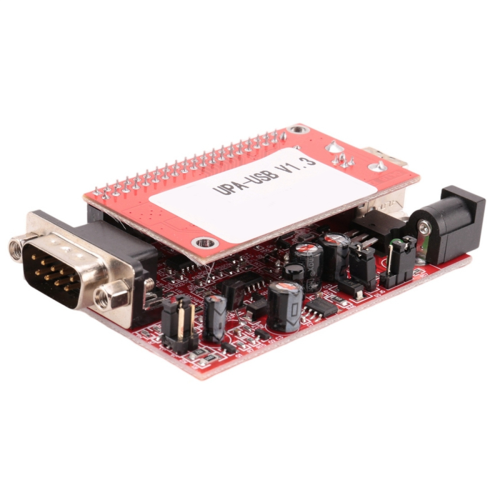

Strumento diagnostico per programmatore USB UPA per auto Programmatore ECU UPA-USB V1.3

Descrizione di Strumento diagnostico per programmatore USB UPA per auto Programmatore ECU UPA-USB V1.3

Basta collegare la scheda madre del programmatore UPA direttamente o tramite un cavo di prolunga DB9 maschio/femmina (1:1). Inserire la chiave di configurazione corretta nello slot sulla scheda madre e iniziare la programmazione tramite ZIF o DIP femmina! È anche possibile utilizzare il connettore DIL a 10 pin piatto incluso, posizionarlo all'interno del connettore ZIF e collegare da lì una clip o dei morsetti per l'utilizzo dell'ISP.
Per MCU. Scegliere l'adattatore che si desidera utilizzare, collegare il cavo piatto per l'adattatore (il PIN1 è sempre indicato sia sul cavo che sull'adattatore) e anche sul connettore ISP a 10 pin sulla scheda madre.
Selezionare la sorgente di alimentazione VCC tramite sulla scheda madre accanto al connettore ISP (on = alimentazione UPA target ... off = target con alimentazione propria). Far scorrere l'adattatore sopra l'MCU PLCC saldato sul PCB target. (Nessuna saldatura, nessuna revisione del pinout, nessun conteggio dei pin, risparmia molto tempo e problemi e consente di lavorare in modo più rapido, preciso e semplice). Una volta che la tua officina sarà dotata del nostro set di adattatori, avrai una nuova esperienza UPA.

1. Lingua: inglese.
2. Versione hardware: V2014
3. Versione software: V1.3
4. Supporta la funzione, ma non ha un adattatore nella confezione
per: ST62-40/45/49; NSC:CR16-HCS5(9)/MCS5(9)/MES5(9)/MFS5(9)/MCT5(9)/HCT5(9)
per : PIC12F-508/509/629/675,PIC16F-627(A)/628(A)/648A/72/73/74/76/77/818/819/83/84(A)/870/871/872/873(A)/874(A)/876(A)/877(A)
per :
MC68HC05-B6/B8/B16/B16/B32/E6/E6/H12/L28/P3/P3*/X16/X32
MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC(9)08AZ32A, MC68HC908AZ60, MC68HC908AZ60A, MC68HC11/A1/A8/E9/EA9, MC68HC11-E20/F1/K4/KA2/KA4/KG4/KS2/KS8/L6/P2/PA8/PH8
MC68HC912-B32/BE32/D60/D60A/DC128A/DG128/DG128A, MC9S12-D64/A128/DG128/DG256/H128/H256
per architettura 8051: AT89S-51/52/53/8252/8253
Colore: come mostrato
Materiale: plastica

Contenuto della confezione:
1 x programmatore UPA
1 x cavo UPA-USB

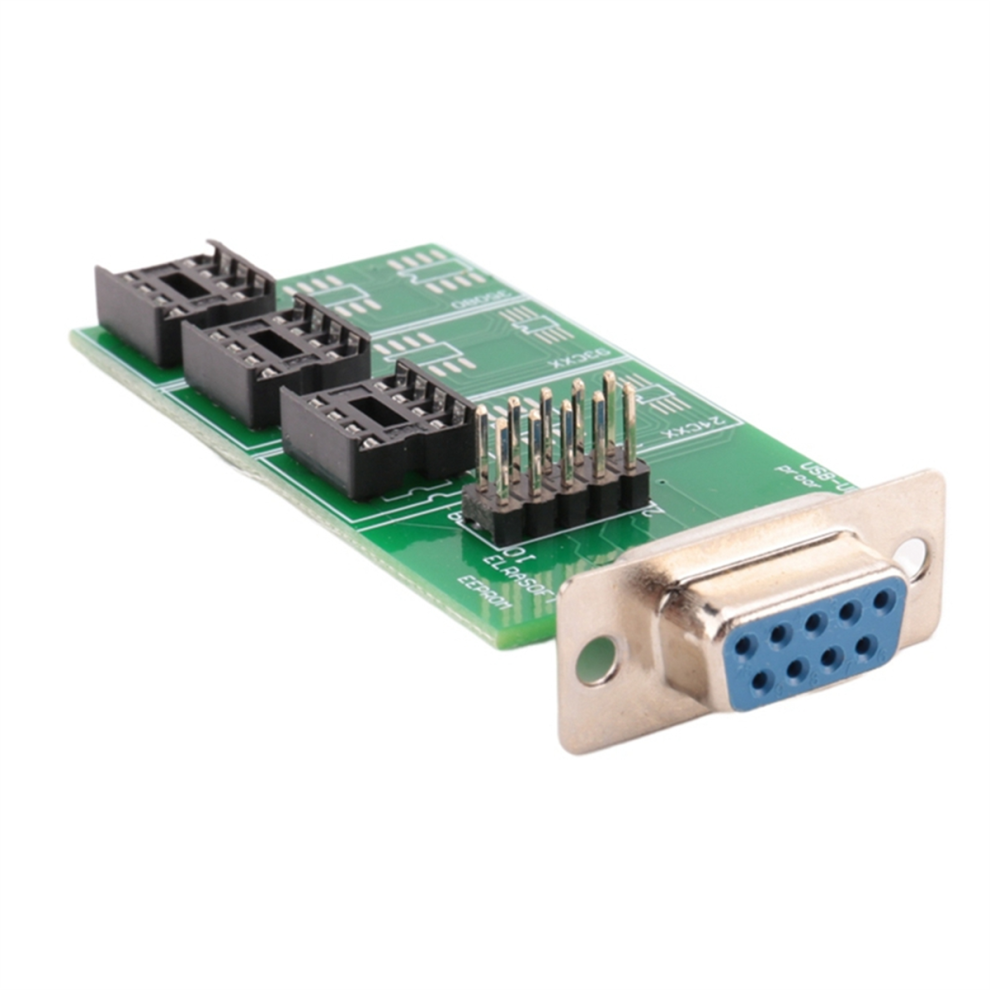

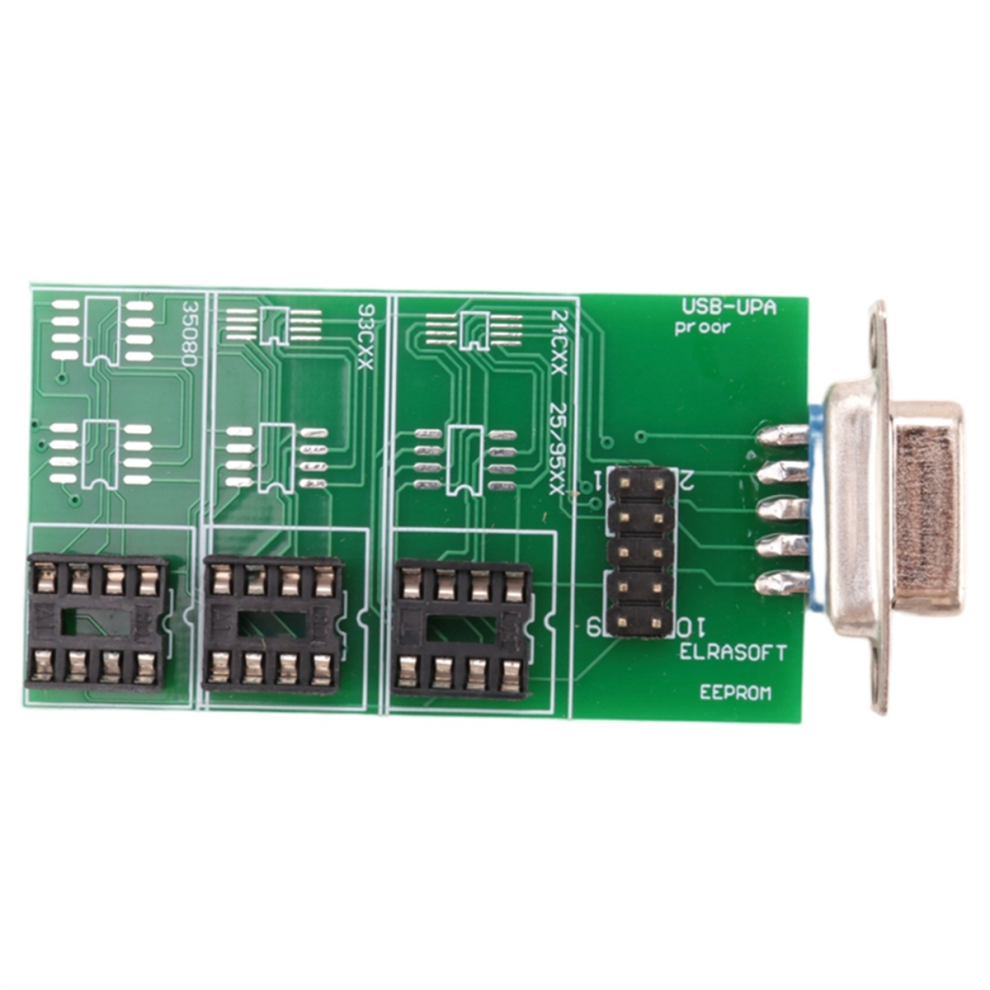

1 x scheda madre con socket DIL ZIF a 40 pin (600 mil) e socket SOIC ZIF a 14 pin (150 mil)
1 x CD

Solo il contenuto della confezione sopra indicato, altri prodotti non sono inclusi.
Nota: il riflesso della luce e le diverse impostazioni dei display possono far sì che il colore dell'articolo nella foto sia leggermente diverso da quello reale. L'errore di misurazione consentito è di +/- 1-3 cm.
