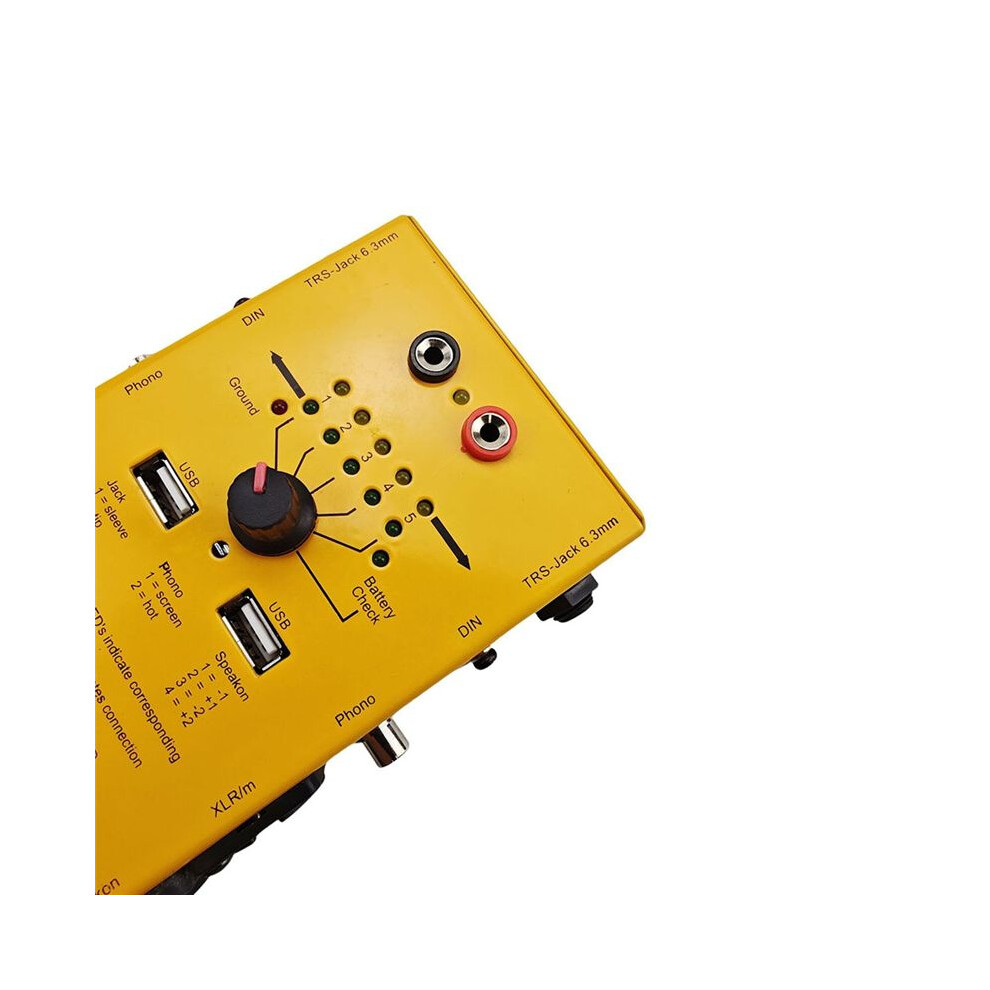

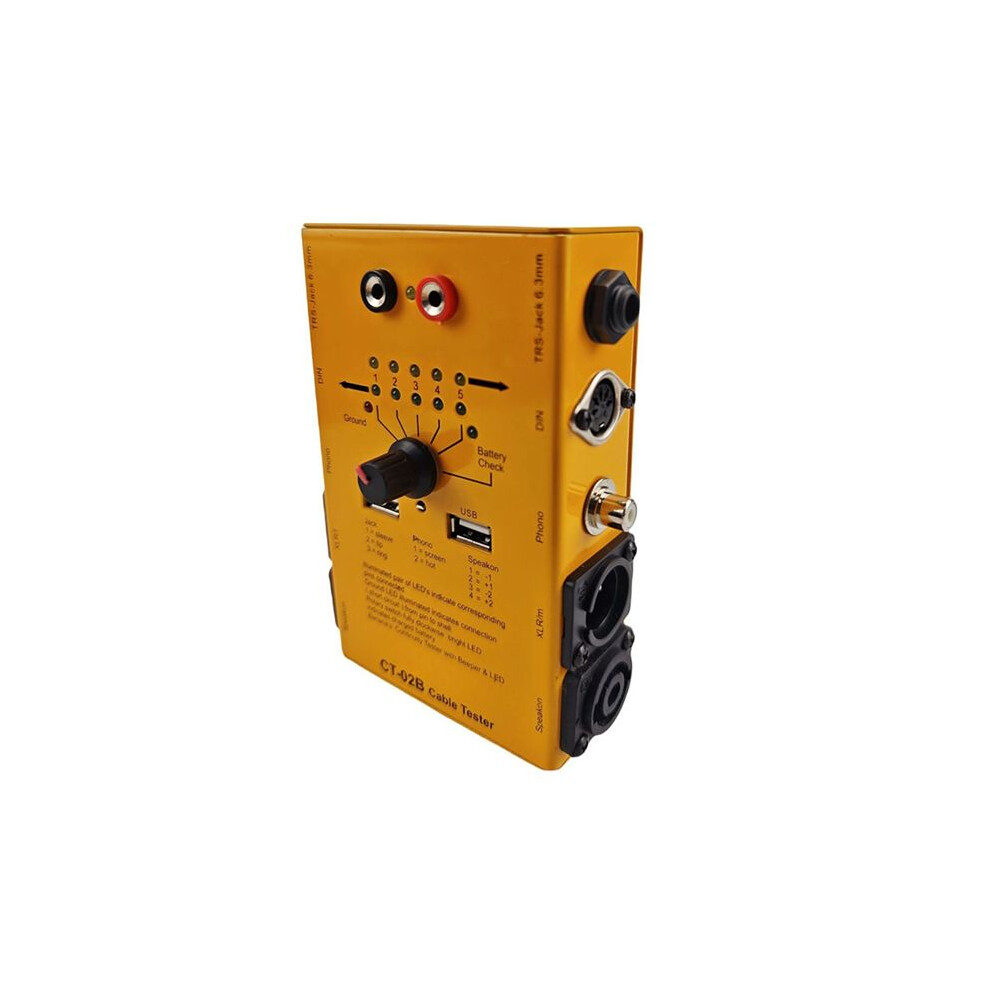

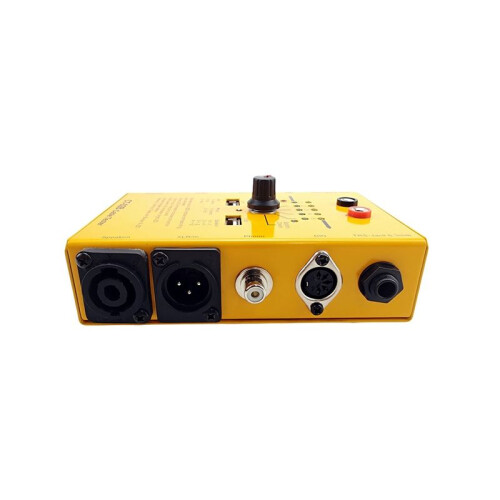

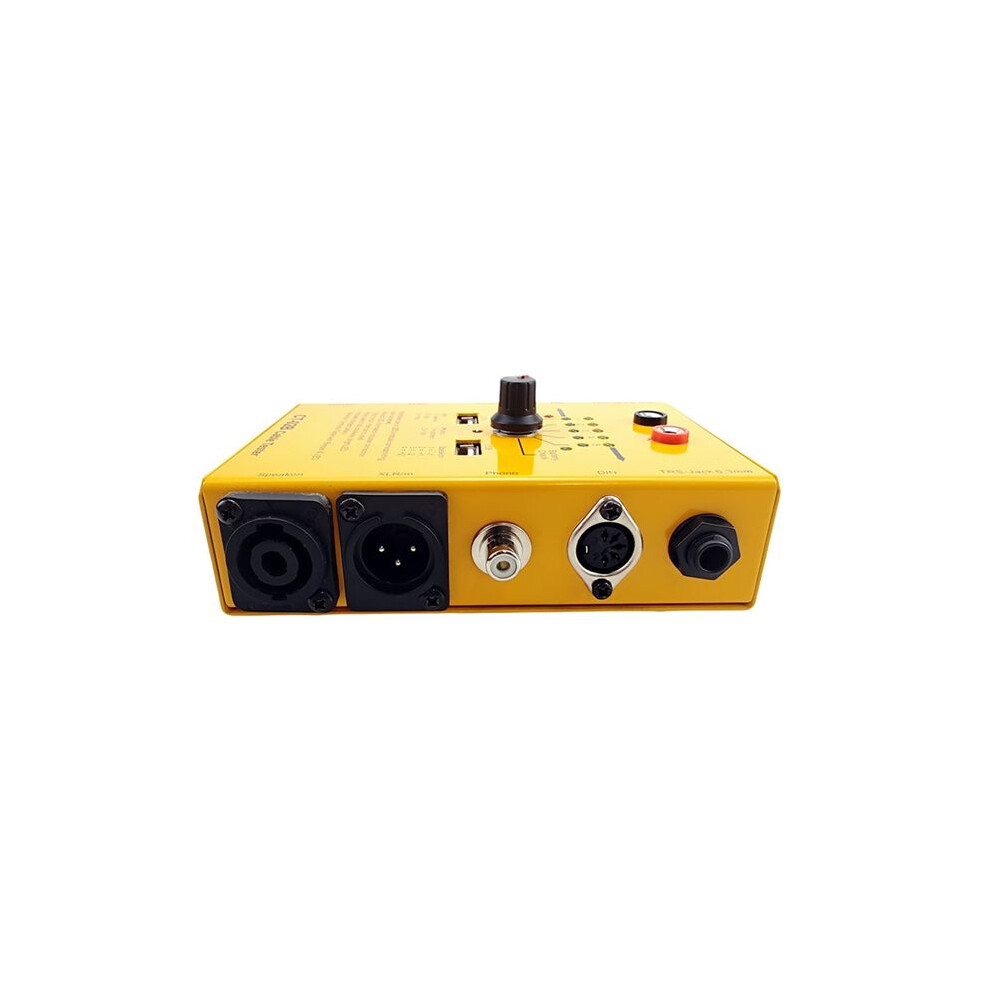

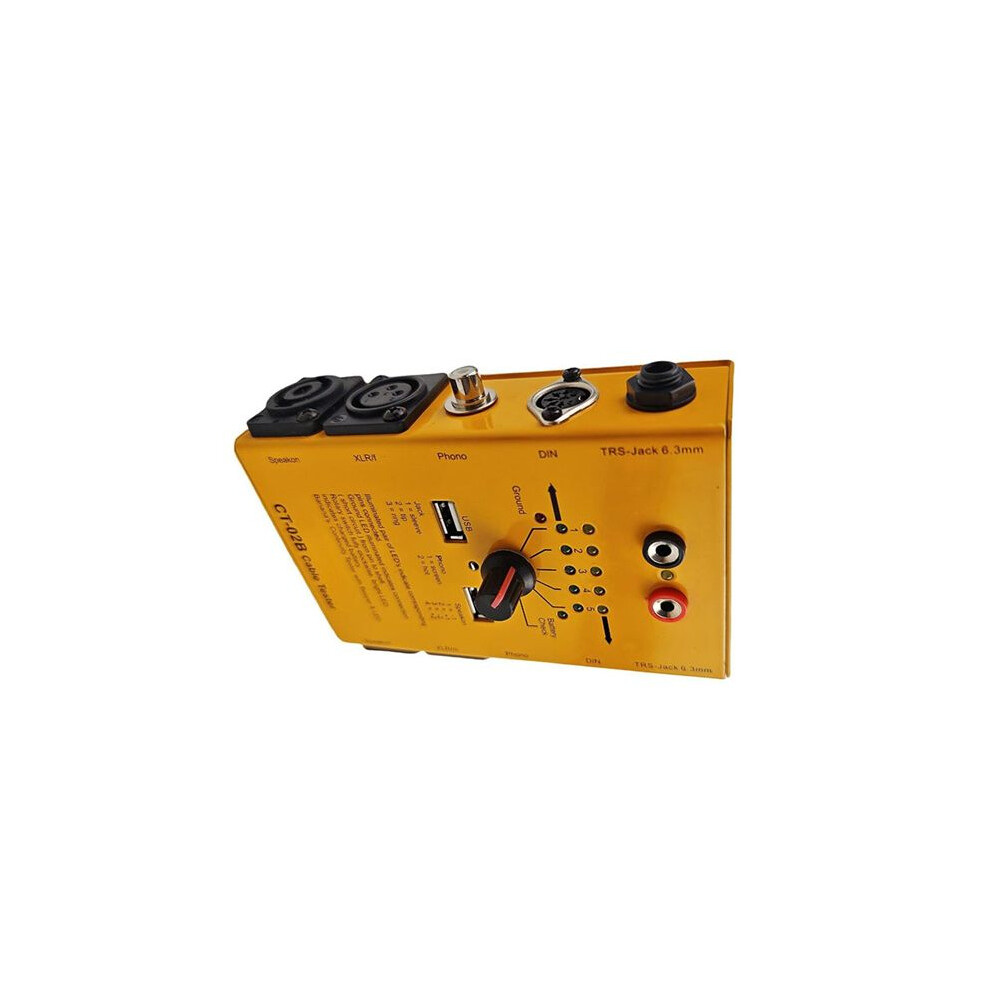

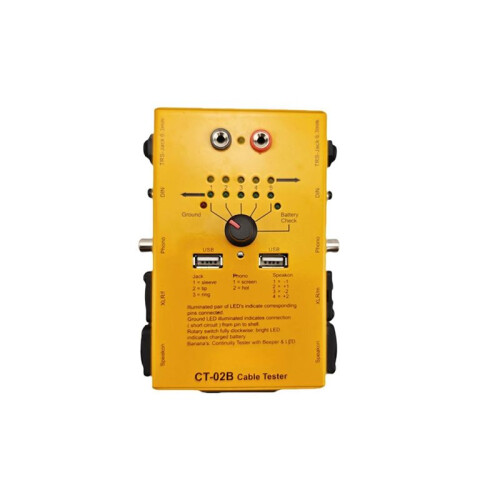

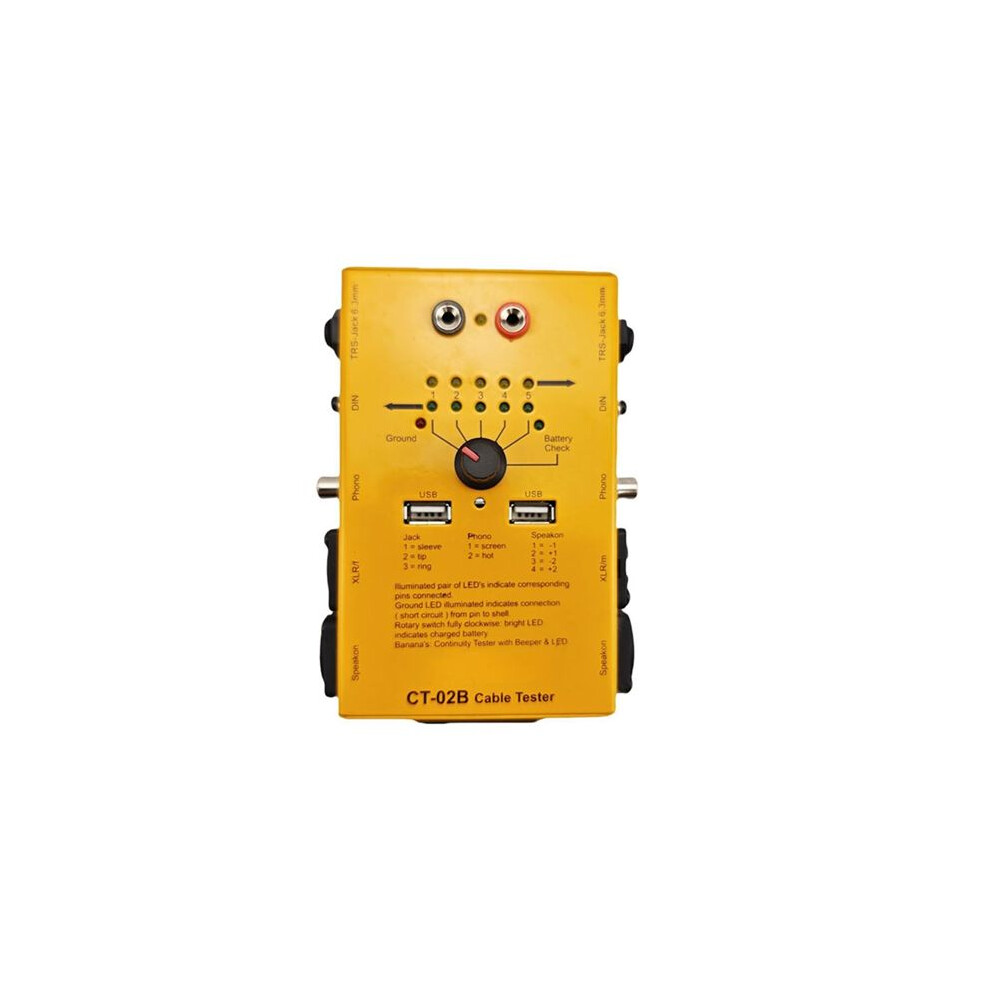

CT-02B Multifunctionele Audiokabel XLR Testinstrument Engineering Bekabeling Multifunctionele Kabeltester Audio Side

CT-02B Multifunctionele Audiokabel XLR Testinstrument Engineering Bekabeling Multifunctionele Kabeltester Audio Side Beschrijving

Kabeltest: 1. Plaats een 9V-batterij en draai de draaischakelaar volledig met de klok mee om de batterijsterkte te testen.
2. Sluit vervolgens het ene uiteinde van de kabel aan op de juiste aansluiting op het linkerpaneel van de kabeltester. Sluit het andere uiteinde van de kabel aan op de juiste aansluiting op het rechterpaneel. Zet de draaischakelaar op "1" om de verbinding van contact 1 op de stekker in het linkerpaneel te testen.

3. Als er verbinding is, licht de groene LED onder "1" op en licht een gele LED op boven elk contactpunt op de rechterstekker die is aangesloten op "1" op de linkerstekker. Gebruik de onderstaande tabellen om dit te controleren.
juiste kabelverbindingen.
4. Als er geen LED brandt, is er geen verbinding en is het linkercontact "1" "zwevend" vanwege het ontwerp of een "opening" in de kabel.
5. Zet de draaischakelaar op "2" om contact 2 te testen, enzovoort, totdat alle contactpunten gecontroleerd zijn.
6. Als de Ground LED brandt, is er een verbinding tussen de overeenkomstige contacten en het chassis.
7. Om de kabel met een bananenstekker te testen, sluit u eenvoudigweg beide uiteinden van de kabel aan op de bananenstekkers.
Interface: USB/6,3 mm-aansluitingen/3-pins XLR/RCA/3-pins DIN/5-pins DIN/4-pins speakon
Kleur: Geel
Materiaal: Metaal

Inhoud van het pakket:
1 x kabeltester (zonder 1x9V-batterij, u moet uzelf voorbereiden)
