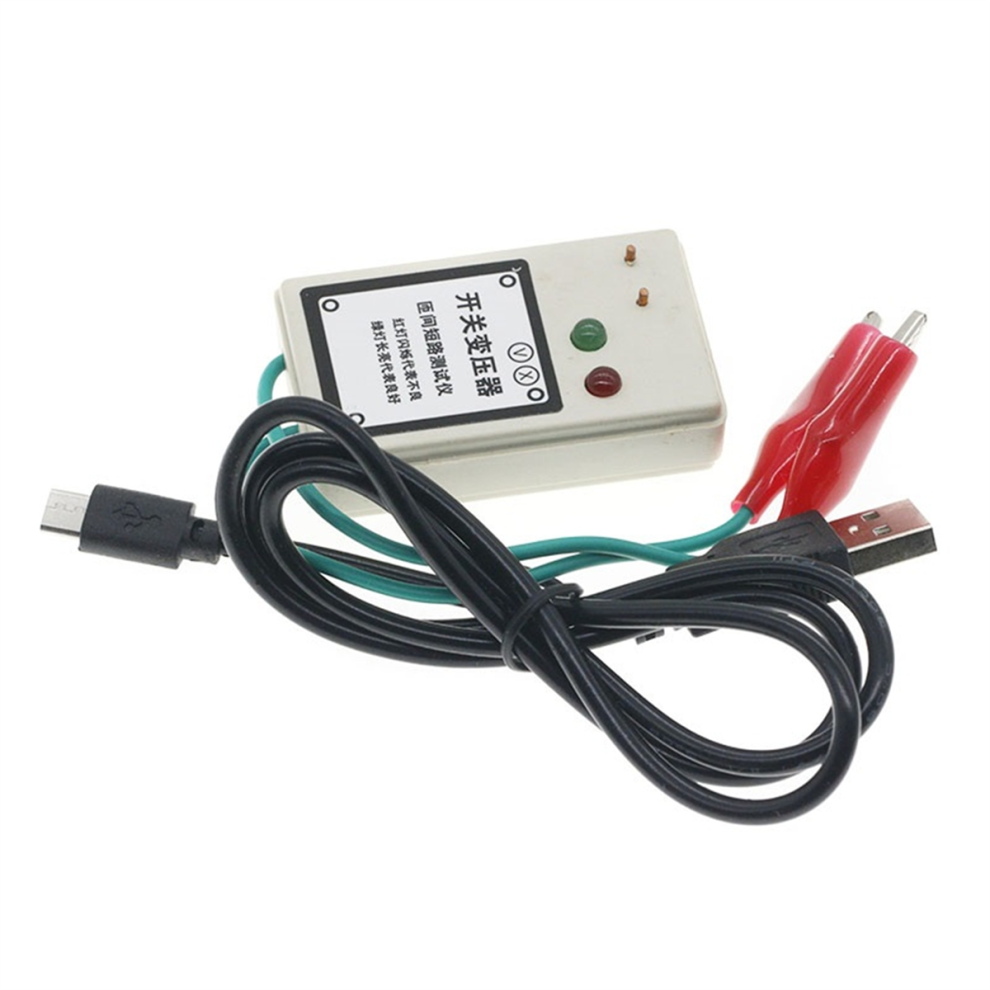

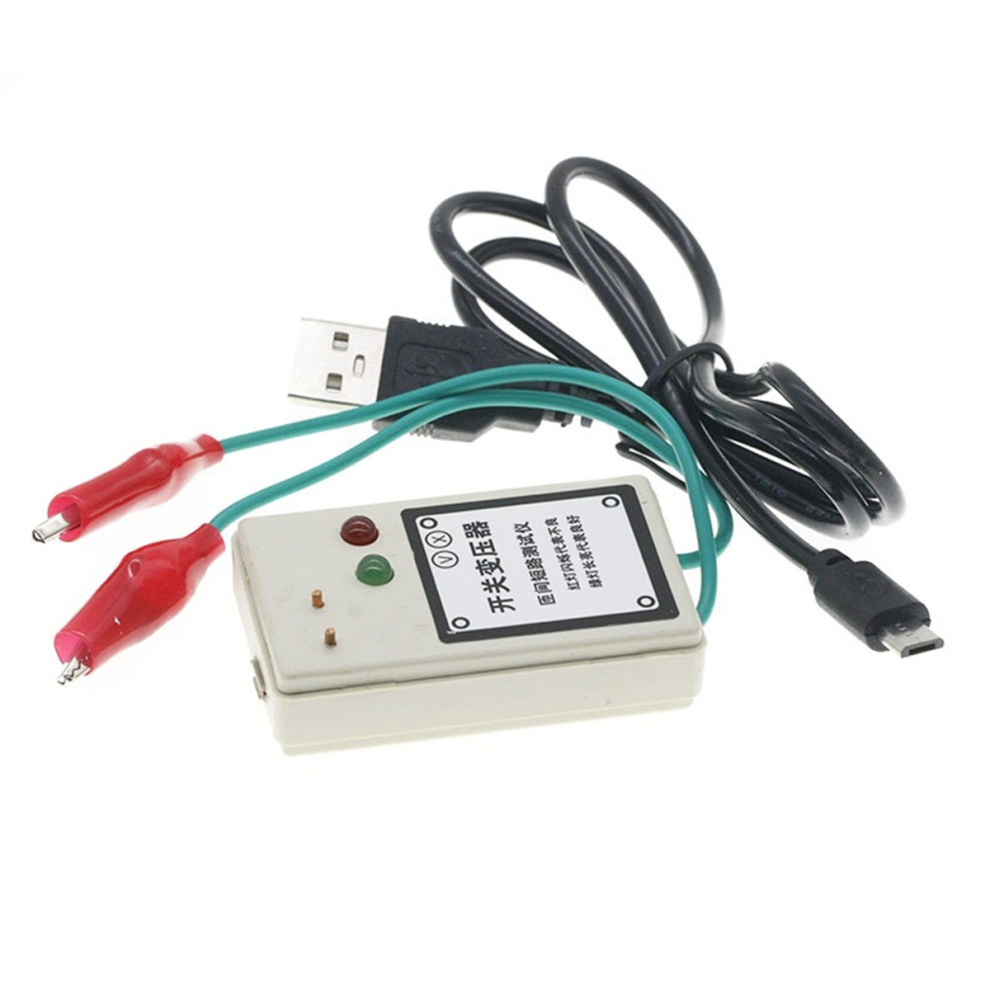

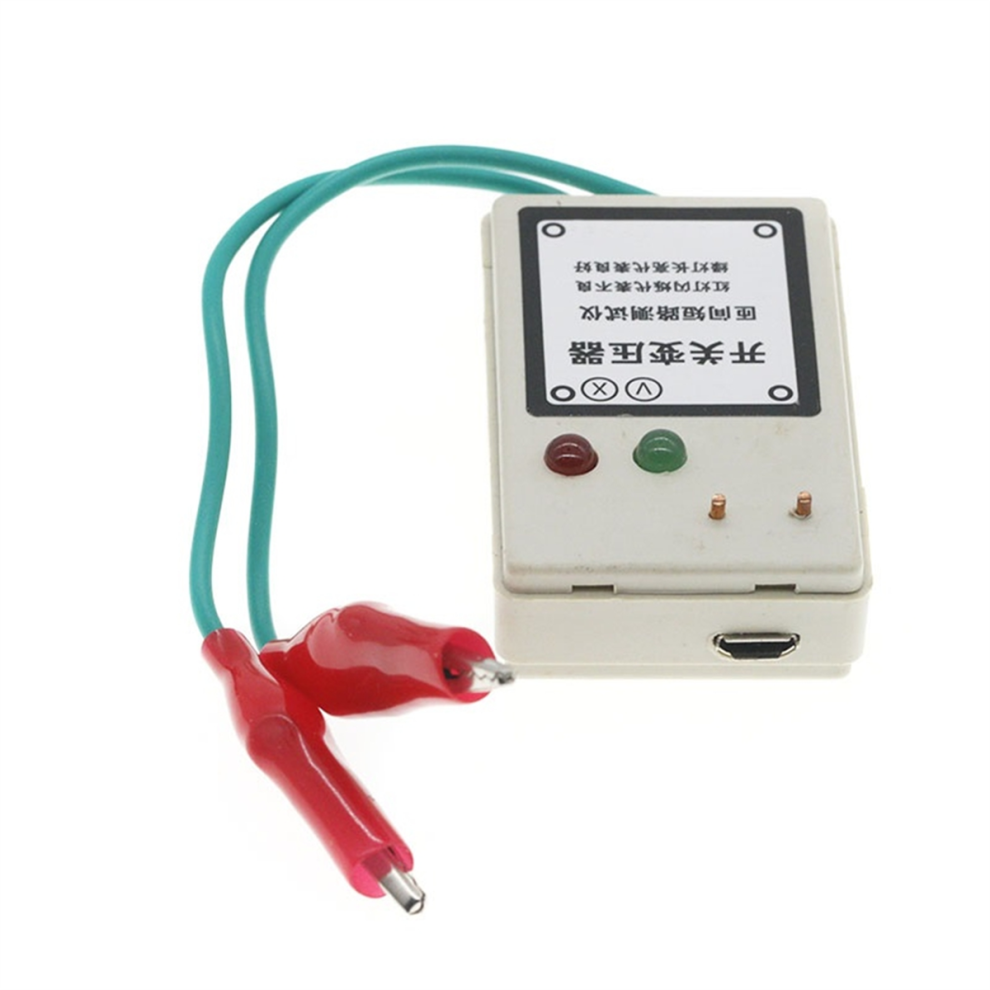

Schakeltransformator Kortsluitingstester tussen windingen

Schakeltransformator Kortsluitingstester tussen windingen Beschrijving

Beschrijving van de kortsluitingsmeter voor schakelende transformatoren
Wanneer u een voedingseenheid repareert en deze na vervanging herhaaldelijk beschadigd raakt, kan de schakelbuis doorslaan zodra de stroom wordt ingeschakeld. Geen zorgen, een ervaren reparateur weet hier natuurlijk alles van, maar langdurig gebruik van deze tester kan u helpen bij het repareren van voedingen en u tijd besparen!
U moet eerst controleren of er kortsluiting is tussen de wikkelingen van de schakelende transformator. De test is heel eenvoudig! Sluit het instrument aan op een 5V-voeding. De tester is geüpgraded voor gebruik met de USB-interface van een 5V-oplader voor Android-telefoons, dus dit testinstrument wordt niet geleverd met een voeding. De klant dient deze zelf aan te schaffen.
Let op: de twee contactpunten zijn aangesloten op de uiteinden van de wikkelingen van de transformatorspoel met een groot aantal windingen. Alle wikkelingen van de transformator bevinden zich namelijk op hetzelfde paar magnetische kernen! Zolang er een groep groene lampjes brandt, bewijst dat dat de hele transformator geen kortsluiting heeft! Het is niet nodig om elke groep afzonderlijk te testen.
Let op: deze tester kan alleen hoogfrequente transformatoren met magnetische kernen testen! Hij kan ook step-up transformatoren met magnetische kernen testen, maar niet netfrequente transformatoren met stalen platen! Het kan ook online getest worden (maar de voedingsprintplaat is dan niet onder spanning!). Controleer of de uitgangsbelasting van de transformator normaal is of dat er sprake is van een kortsluiting, zoals een defecte gelijkrichter, een kortsluiting in de uitgangscondensator, enz.
Verwijder de transformator vervolgens opnieuw en controleer nogmaals. Als er nog steeds een kortsluiting is, kunt u de transformator voorzichtig demonteren en dezelfde wikkeling opnieuw wikkelen. Hoogspanningspakketten kunnen ook getest worden! Test de 110V-wikkeling. Let op: deze tester kan alleen kortsluitingen tussen spoelen meten! De meeste hoogspanningspakketten hebben kortsluiting, maar er kunnen ook slechte isolatieproblemen of defecten aan de diode van de hoogspanningsgelijkrichter zijn. Dit instrument kan isolatiefouten en defecten aan de diode van de gelijkrichter niet detecteren. Houd hier rekening mee. De tester gebruikt een normale transformator om de goede werking te testen en maakt kunstmatig kortsluiting in de secundaire wikkeling van de transformator. Als het indicatielampje verandert, bewijst dit dat de tester correct werkt!
Kleur: Zoals afgebeeld
Materiaal: kunststof
Inhoud verpakking:
1 x Schakelende voedingtransformator (Vanwege verschillende productbatches kunnen het uiterlijk en de kleur van de kabel variëren, dit heeft geen invloed op het gebruik)
Alleen de bovenstaande inhoud van de verpakking is inbegrepen, andere producten zijn niet inbegrepen.
Opmerking: Lichtreflectie en verschillende beeldschermen kunnen ervoor zorgen dat de kleur van het artikel op de afbeelding enigszins afwijkt van de werkelijke kleur. De toegestane meetfout is +/- 1-3 cm.
