TL631 Pro Multifunctionele Desktop Laptop LPC-DEBUG Post Card PCI PCI-E M Beschrijving

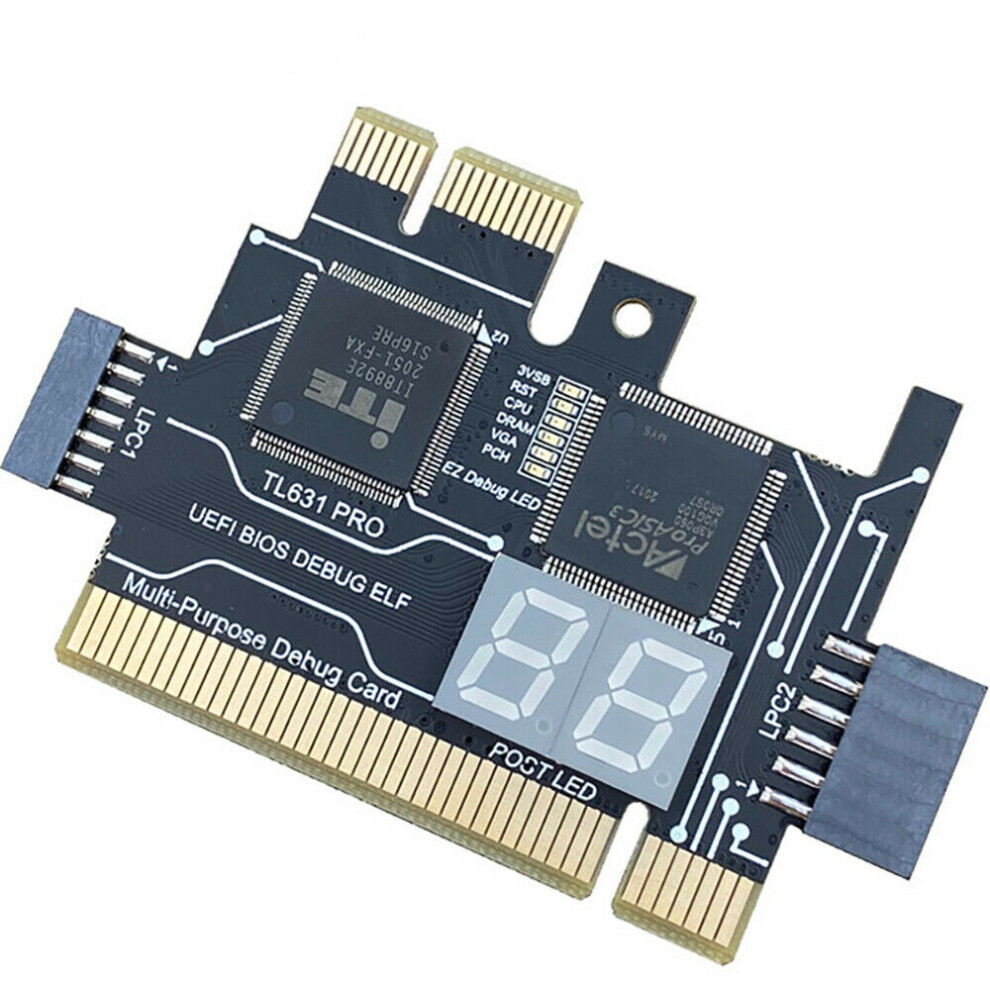

1. De TL631 PRO maakt gebruik van de nieuwe 130-nanometer actel ProASIC3 flashgeheugenchip met een nieuw, puur systeem. De ontwerpstijl is kenmerkend voor de productfamilie.
2. Gemini-drivermodule: BGA-type drivermodule, met een verborgen ontwerp.
3. De TL631 PRO-kaart heeft geen weerstanden of condensatoren, waardoor hij er mooi en elegant uitziet. Gebruik hem dus vrijer.
4. Geïntegreerde patch digitale buis: Zelfontwikkelde digitale buis met LED-kern, helder en comfortabel, dun en technisch.

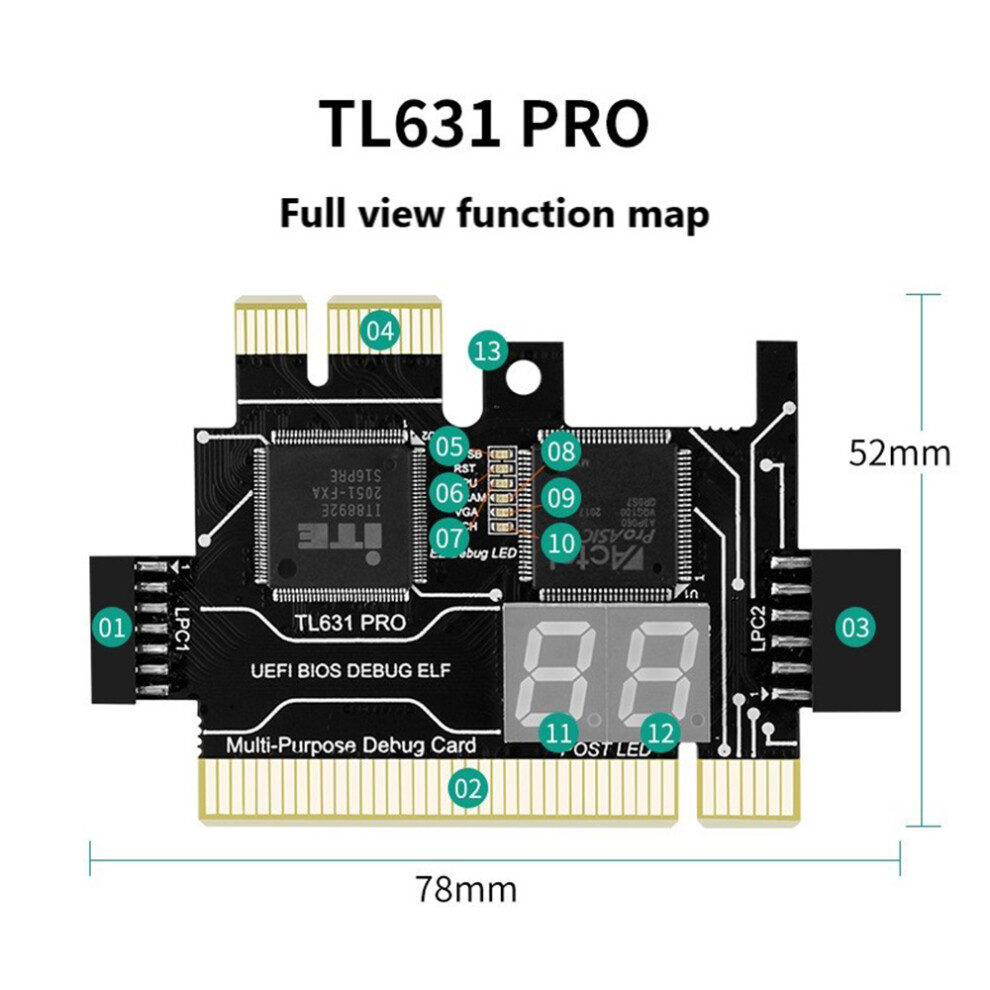

TL631 Pro interfacebeschrijving:
1: LPC1 gedeeld hogesnelheidskanaal = aansluiten op de 2.0 kleine pin LPC-interface van het moederbord, 2.0-module
(Module-uitbreiding LPC3-interface kan worden aangesloten op notebook MINI PCIE-conversiekaarten, A-DEBUG-conversiekaarten, notebook DEBUG-CON, EC-DEBUG).
2: PCI hogesnelheidskanaal = ondersteunt alle PCI-slots.
3: LPC2 gedeeld hogesnelheidskanaal = aansluiten op de 2.54 grote pin LPC-interface van het moederbord, COM-DEBUG. UART1, , SPl.
4: PCIE X1 high-speed kanaal = ondersteuning zonder PCI-moederbord (andere moederborden worden niet ondersteund).
5: 3VSB-voedingsindicator, om te controleren of de voeding normaal is.
6: Reset-indicator, om te controleren of de reset van het moederbord normaal is (alleen wanneer PCI of PCIE is aangesloten).
7: CPU-indicator, om te controleren of de CPU-module normaal is.
8: DRAM-geheugenindicator, om te controleren of de geheugenmodule normaal is.
9: VGA-grafische indicator, om te controleren of de grafische kaartmodule normaal is.
10: PCH-southbridge-indicator, om te controleren of de southbridge-module normaal is.
11: DP-decimaal punt, CLK-signaalweergave.
12: DP-decimaal punt, FRAME-framesignaalweergave.
13: Schroefdraadgat
Kleur: zwart
Materiaal: PCB-plaat + elektronische componenten
Afmetingen: 78 x 52 mm
Type: A

Inhoud van de verpakking:
1 x TL631 Pro Diagnostische kaart

Alleen de bovenstaande inhoud van de verpakking, andere producten zijn niet inbegrepen.
Opmerking: Lichtreflectie en verschillende beeldschermen kunnen ervoor zorgen dat de kleur van het artikel op de afbeelding enigszins afwijkt van de werkelijke kleur. De toegestane meetfout is +/- 1-3 cm.
