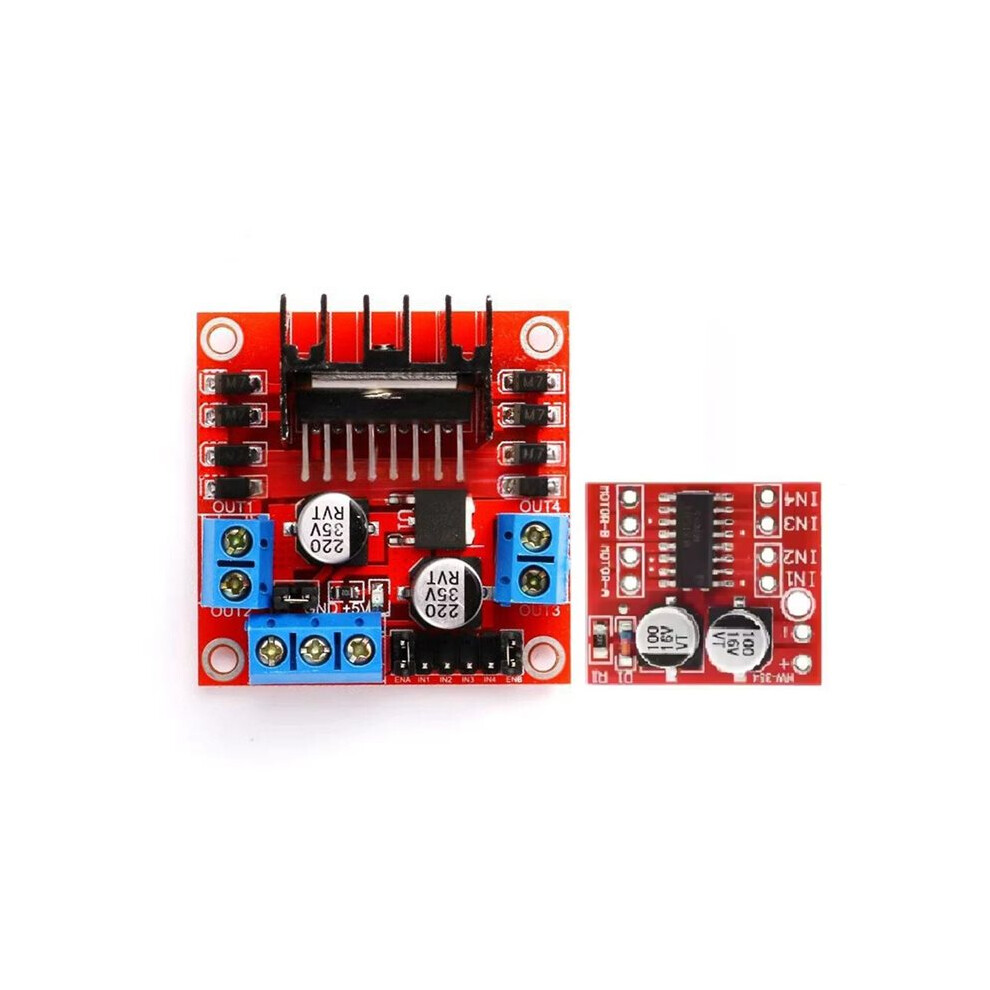

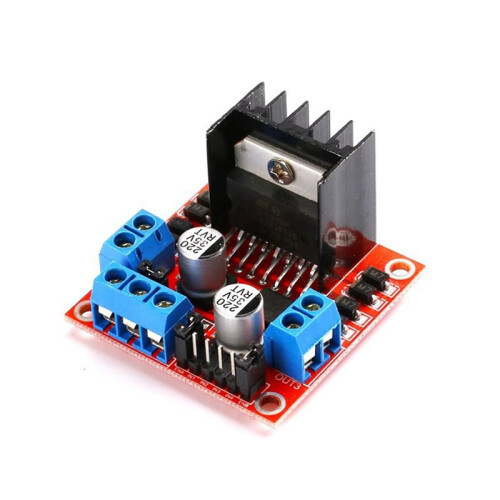

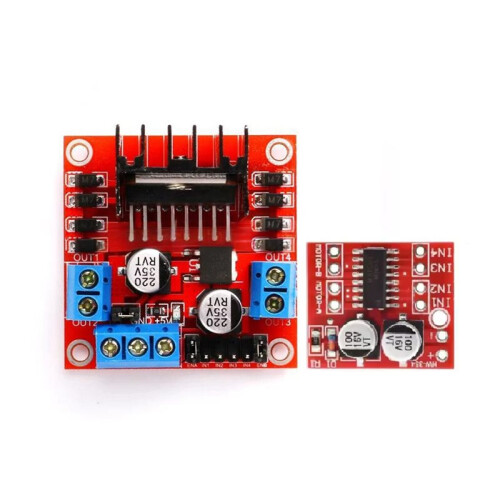

2X Módulo de Placa de Driver de Motor L298N para Robôs e Carros Inteligentes Módulo de Placa de Driver de Motor de Passo de Ponte H Dupla 2A/25W

Descrição de 2X Módulo de Placa de Driver de Motor L298N para Robôs e Carros Inteligentes Módulo de Placa de Driver de Motor de Passo de Ponte H Dupla 2A/25W

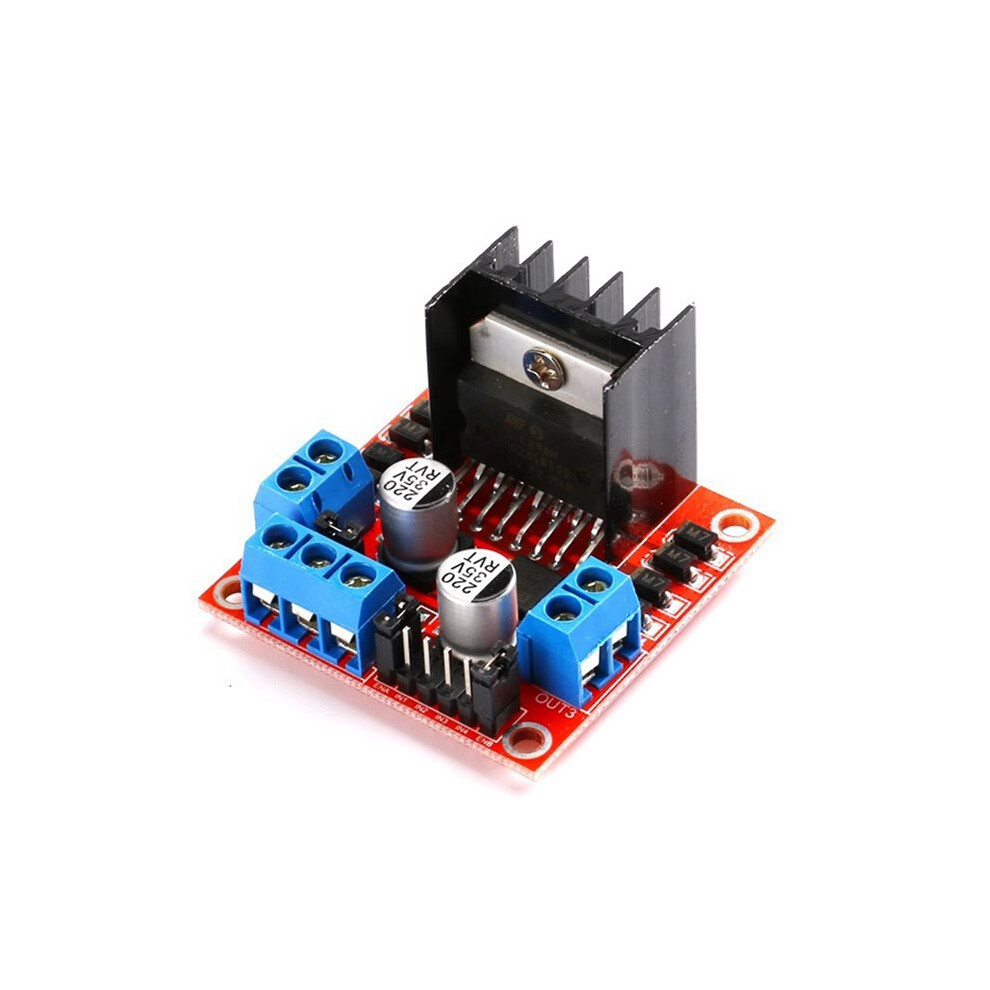

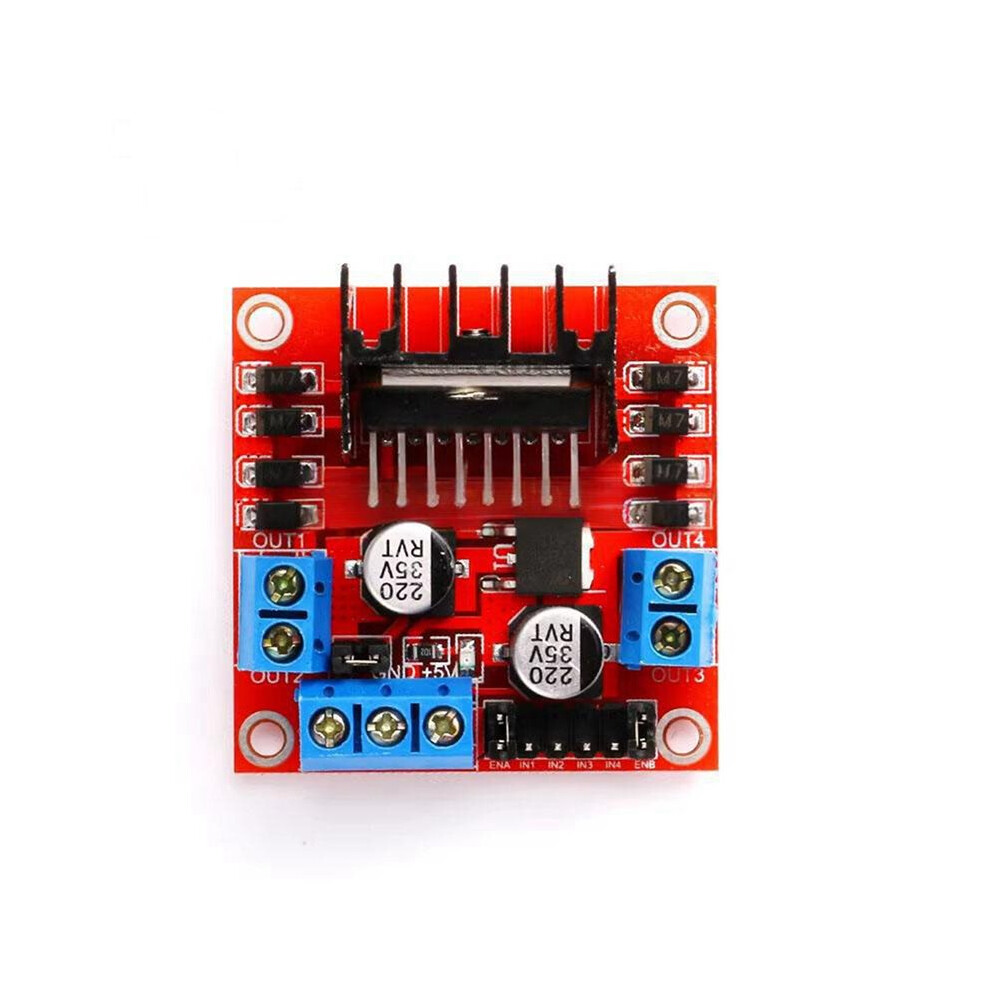

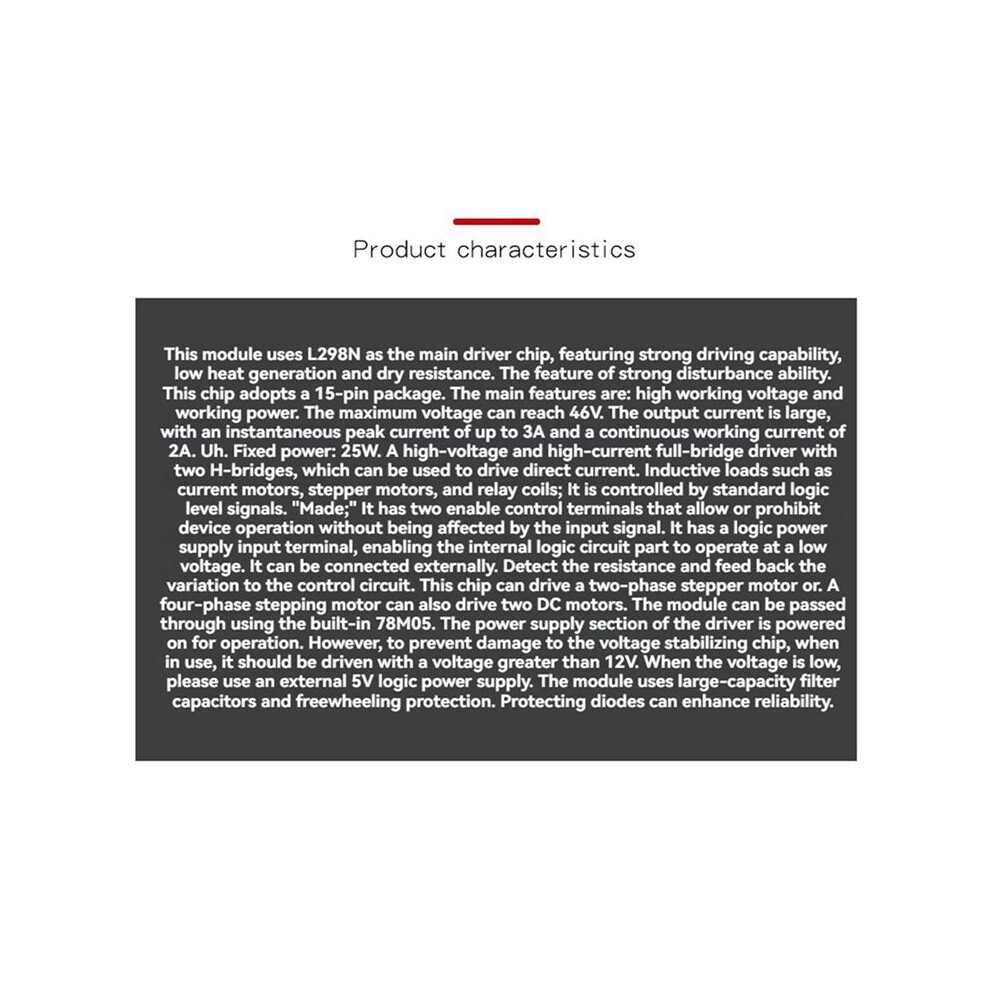

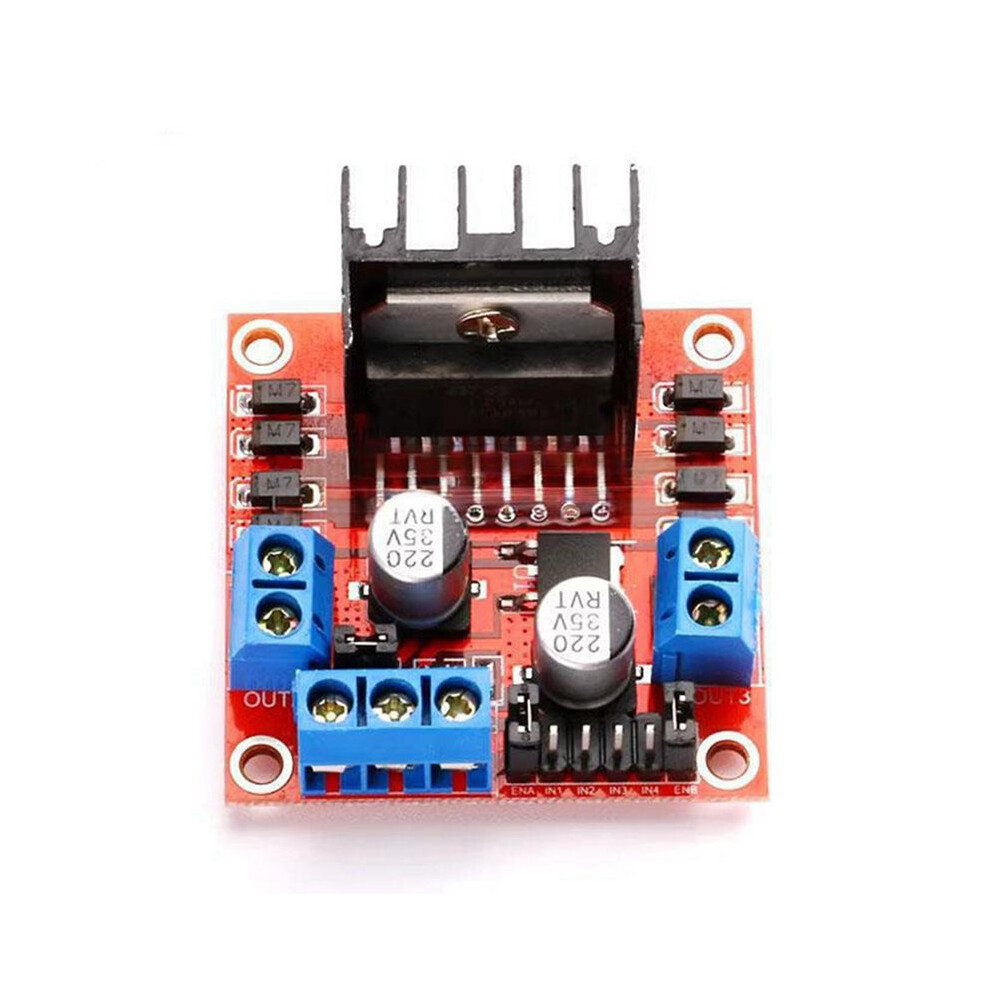

Este módulo usa L298N como o chip driver principal, que tem as características de forte capacidade de condução, baixa geração de calor e forte capacidade anti-interferência.
O chip adota um encapsulamento de 15 pinos. As principais características são: alta tensão de trabalho, até 46 V; alta corrente de saída, corrente de instantânea de até 3 A, corrente de trabalho contínua de 2 A; potência nominal de 25 W.
Ele contém dois drivers de ponte completa de alta tensão e alta corrente em ponte H, que podem ser usados para acionar motores CC e motores de passo, bobinas de relé e outras cargas indutivas, e usa controle de sinal de nível lógico padrão; tem dois terminais de controle de ativação, que permitem ou proíbem que o dispositivo funcione sem ser afetado pelo sinal de entrada.
Há um terminal de entrada de energia lógica, que faz com que a parte do circuito lógico interno funcione em baixa tensão; ele pode ser conectado a um resistor de detecção externo para realimentar a alteração no circuito de controle.
O chip pode acionar um motor de passo bifásico ou um motor de passo tetrafásico, ou dois motores CC. O módulo pode utilizar o 78M05 integrado para obter energia da fonte de alimentação do inversor, mas para evitar danos ao chip regulador de tensão, ao utilizar uma tensão de acionamento superior a 12 V, utilize uma fonte de alimentação lógica externa de 5 V. O módulo utiliza capacitores de filtro de alta capacidade e diodos de proteção de roda livre para aumentar a confiabilidade.

Chip de controle principal: L298N
Modo de trabalho: acionamento em ponte H (canal duplo)
Tensão lógica: 5V-7V
Corrente lógica: 0-36mA
Tensão de acionamento: 5-35 V, se para necessária energia da placa, a faixa de alimentação é de 7 V-35 V
Corrente de condução: 2A (ponte única MÁX.)
Temperatura de armazenamento: -20 a +135
