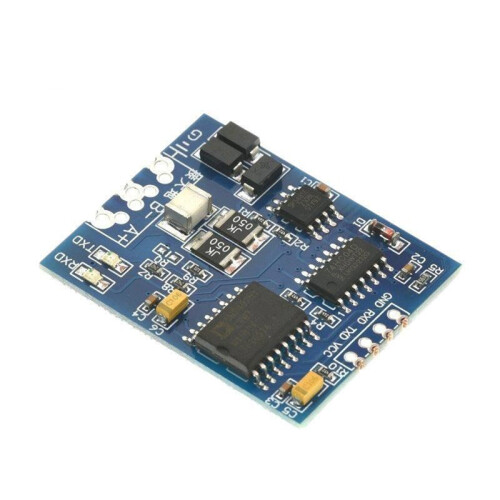

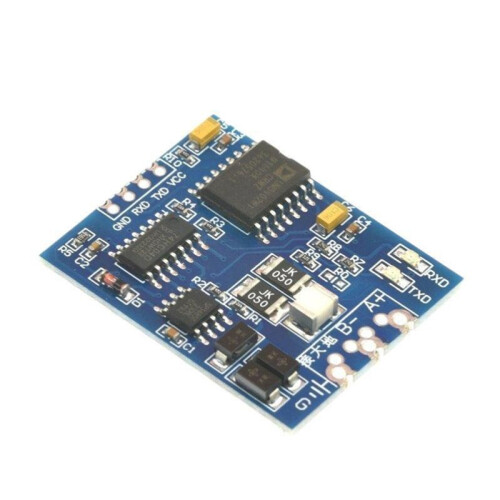

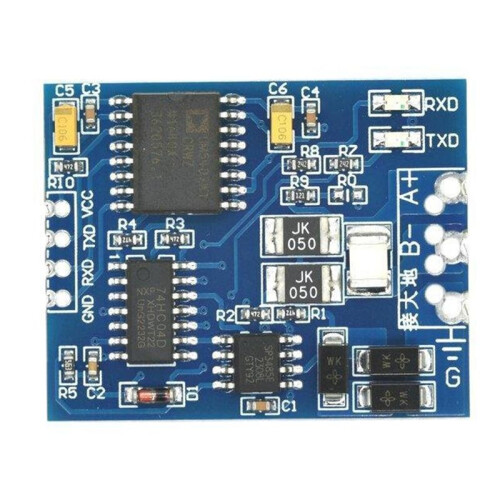

3.3V 5V TTL UART para RS485 Módulo Conversor de Interface Isolada de Porta Serial de Chip Único UART Industrial

Resumo

• Descrição do módulo: Este produto através de um chip de isolamento de ponta para atingir TTL, RS485 em ambos os lados da potência e isolamento perfeito do sinal, capacidade anti-interferência. A fonte de alimentação é uma ampla entrada de tensão (3,0 V-5,5 V), que permite compatibilidade perfeita entre o sistema de 3,3 V e o sistema de 5,0 V. Sinais de comunicação de 3,3 V ou 5,0 V podem ser combinados.
• Este módulo de transmissão transparente realizou transferência mútua de sinal TTL e sinal RS485, mas precisamos saber 485 Este modo de comunicação pode realizar comunicação bidirecional, mas não pode ser realizado em ambas as direções ao mesmo tempo. Deve ser realizado alternadamente, ou seja, cada extremidade do canal de comunicação pode ser a extremidade de envio ou a extremidade de recebimento, mas ao mesmo tempo, a informação pode ter apenas uma direção de transmissão.
• Realize o controle automático de fluxo do sinal RS485 e a troca automática de direção de envio e recebimento. Usar este módulo é tão simples quanto sua operação de porta serial. Este módulo considera totalmente o design de proteção contra raios do barramento 485 e o design anti-interferência; O uso do chip de isolamento, realiza o isolamento de energia e sinal, com funções de isolamento e proteção de barramento,
• desempenho extremamente alto de EMC (compatibilidade eletromagnética), EMI (anti-interferência eletromagnética), no campo de transmissão de distância estrangeira, a extremidade "terra" do módulo na terra, pode desempenhar um papel muito bom de anti-interferência e proteção contra raios, de modo que o barramento 485 é mais seguro, a transmissão interna de curta distância não pode acessar a terra.
• O design de espaçamento padrão 2,54, conveniente para seu desenvolvimento secundário. com resistência de correspondência de 120 euros, conexão curta Ro pode habilitar resistência de correspondência, transmissão de longa distância recomendada conexão curta. Suporta comunicação multimáquina, a mesma rede pode ser conectada a pelo menos 128 nós.
