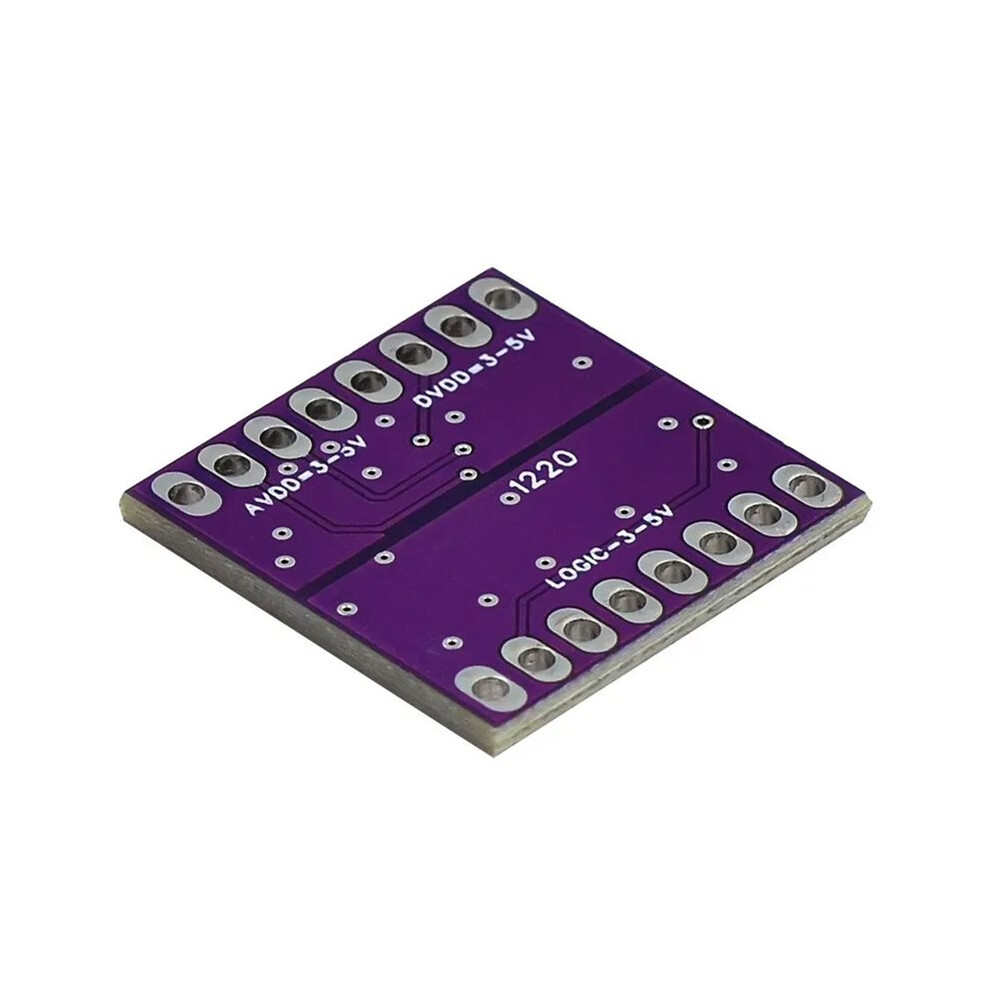

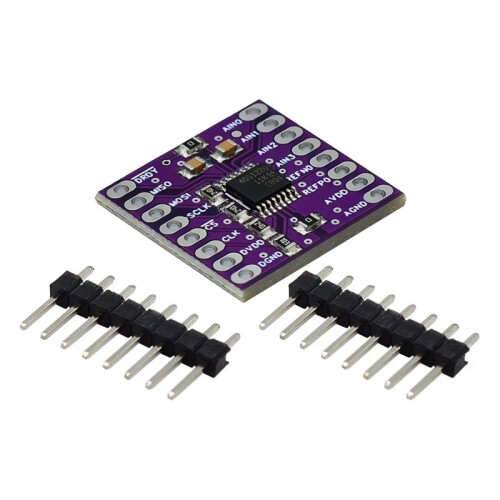

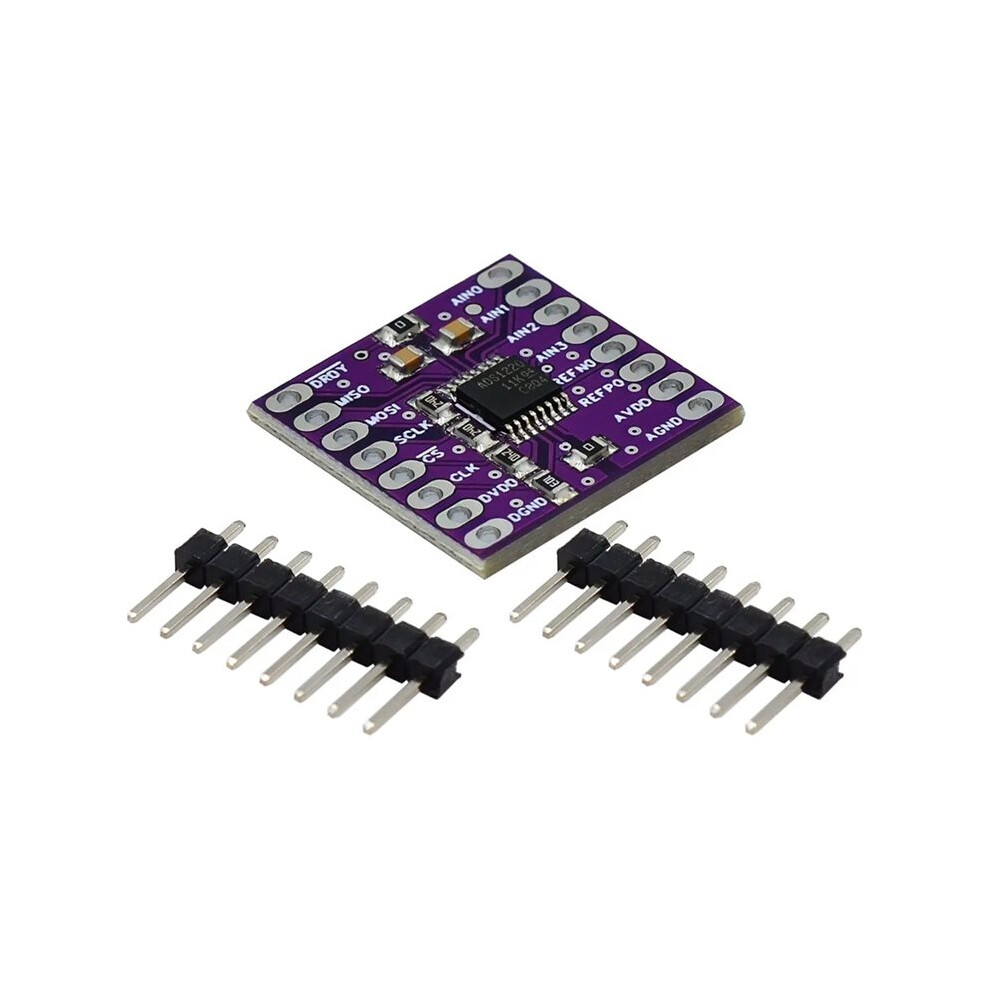

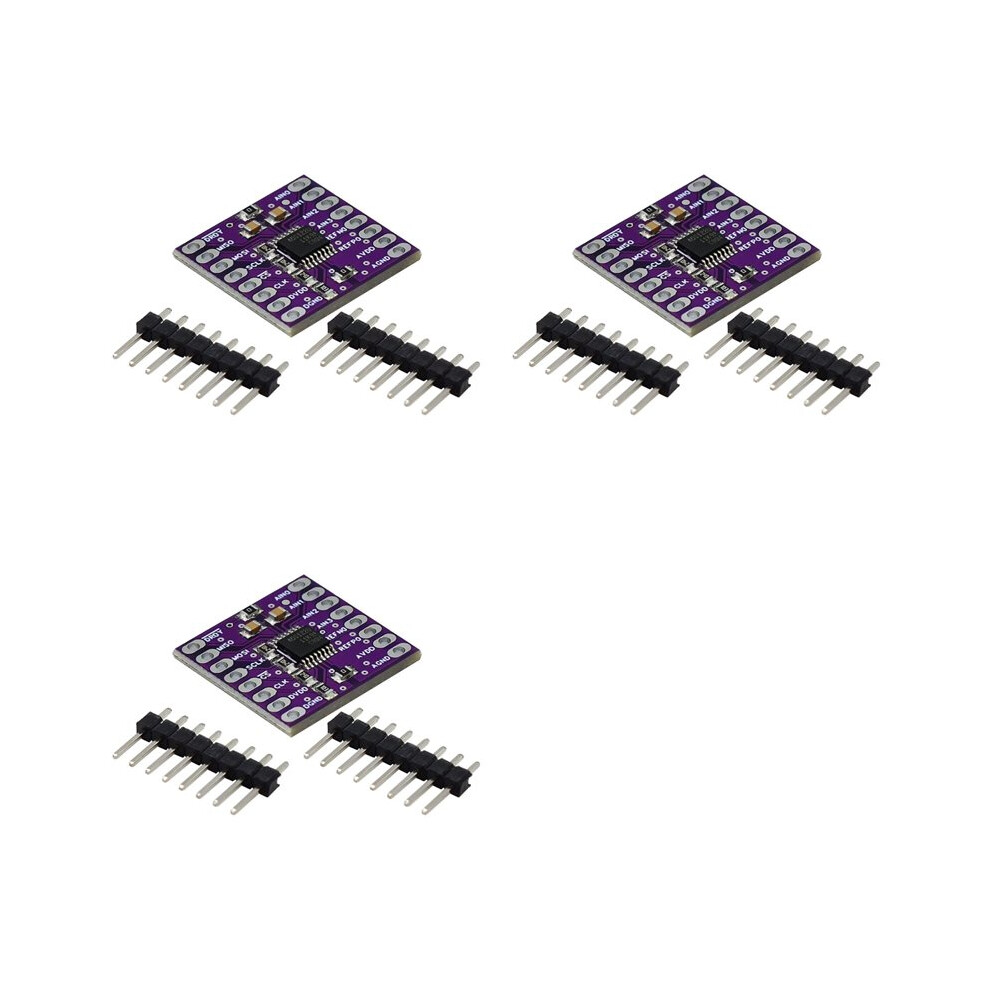

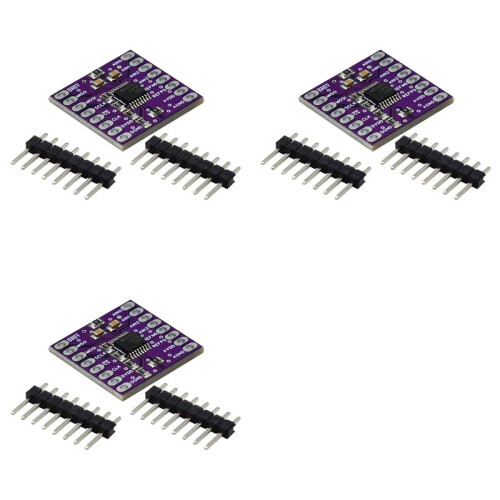

3X Módulo Conversor ADC ADS1220 de 24 Bits I2C, Conversor Analógico-Digital de 24 Bits e Baixa Potência

Descrição de 3X Módulo Conversor ADC ADS1220 de 24 Bits I2C, Conversor Analógico-Digital de 24 Bits e Baixa Potência

Descrição do produto:É um conversor analógico-digital (ADC) precisão 24 bits que oferece diversos recursos integrados para reduzir o custo do sistema e a quantidade componentes para pequenos sinais sensores.
O dispositivo passa por um multiplexador entrada flexível (MUX),um amplificador ganho programável (PGA) baixo ruído,duas fontes corrente excitação programáveis,uma referência tensão,um oscilador,uma chave seletora baixa frequência e um sensor temperatura precisão para implementar duas entradas diferenciais ou quatro entradas terminação simples.
O dispositivo pode ser convertido a uma taxa de dados de 2.000 amostras por segundo (SPS) com um único ciclo de precipitação. A 20 SPs, o filtro digital fornece rejeição simultânea de 50 Hz e 60 Hz para aplicações industriais com ruído. O PGA interno fornece alto ganho de até 128 V/V. O PGA torna o ADS1220 ideal para medir pequenos sinais de sensores, como detectores de temperatura de resistência (RTDs), termopares, termistores e sensores de ponte resistiva.
O dispositivo suporta a medição de sinais pseudo ou totalmente diferenciais ao utilizar o conjunto de portas programável. Alternativamente, o dispositivo pode ser configurado para passar pelo PGA interno, fornecendo alta impedância de entrada e ganho de até 4 VnV, permitindo medições single-ended.
No modo de ciclo de trabalho, quando o PGA está desabilitado, o consumo de energia é de apenas 120 Pa. O ADS1220 está disponível em encapsulamento sem chumbo VQFN-16 ou ATSSOP-16 e é especificado para uma faixa de temperatura de -40 C a +125 C.

Medição de termopar tipo K
Características do produto:
Baixo consumo de corrente: tão baixo quanto 120μA no modo de ciclo de trabalho (típico)
Faixa de potência: 3 V~5 V
Até 20 resoluções efetivas
Duas entradas diferenciais ou quatro entradas simples
Fonte de corrente progra
