5pcs Módulo Sensor de Detecção de Humidade e Chuva de Gotas de Neve

Descrição de 5pcs Módulo Sensor de Detecção de Humidade e Chuva de Gotas de Neve

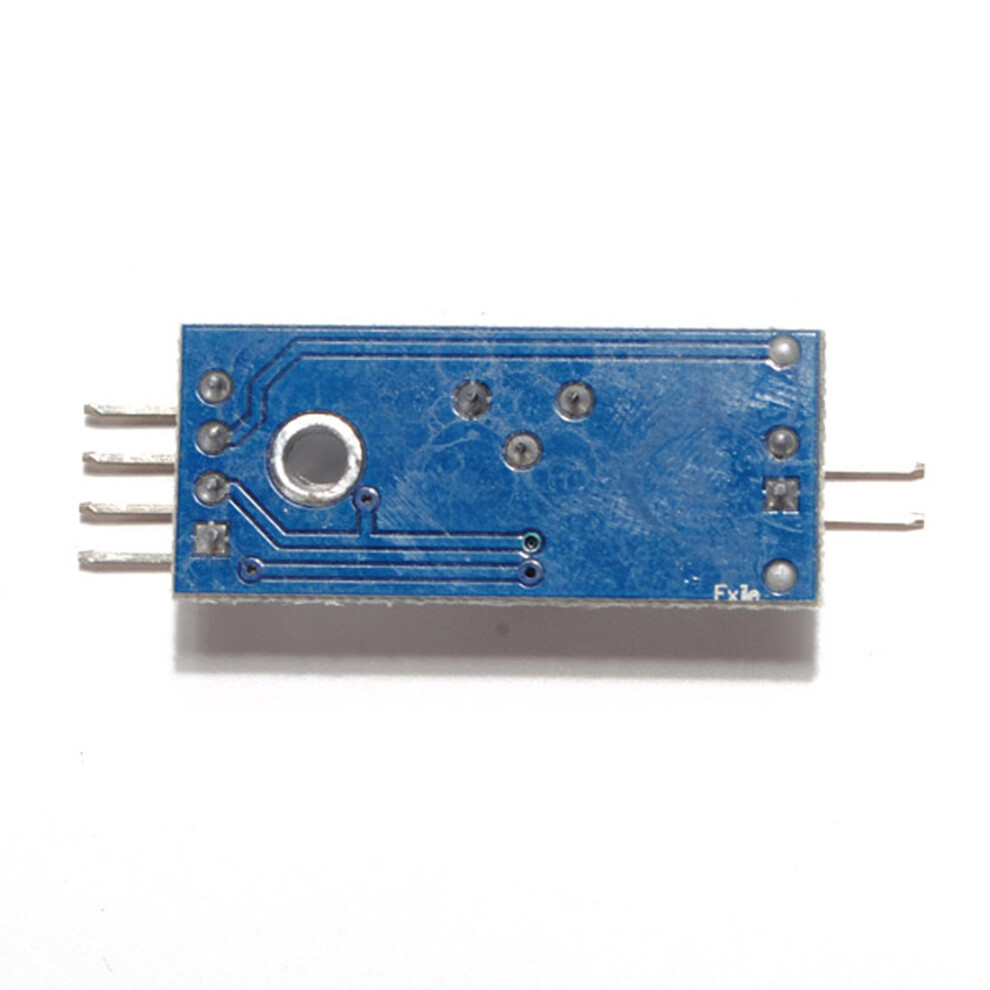

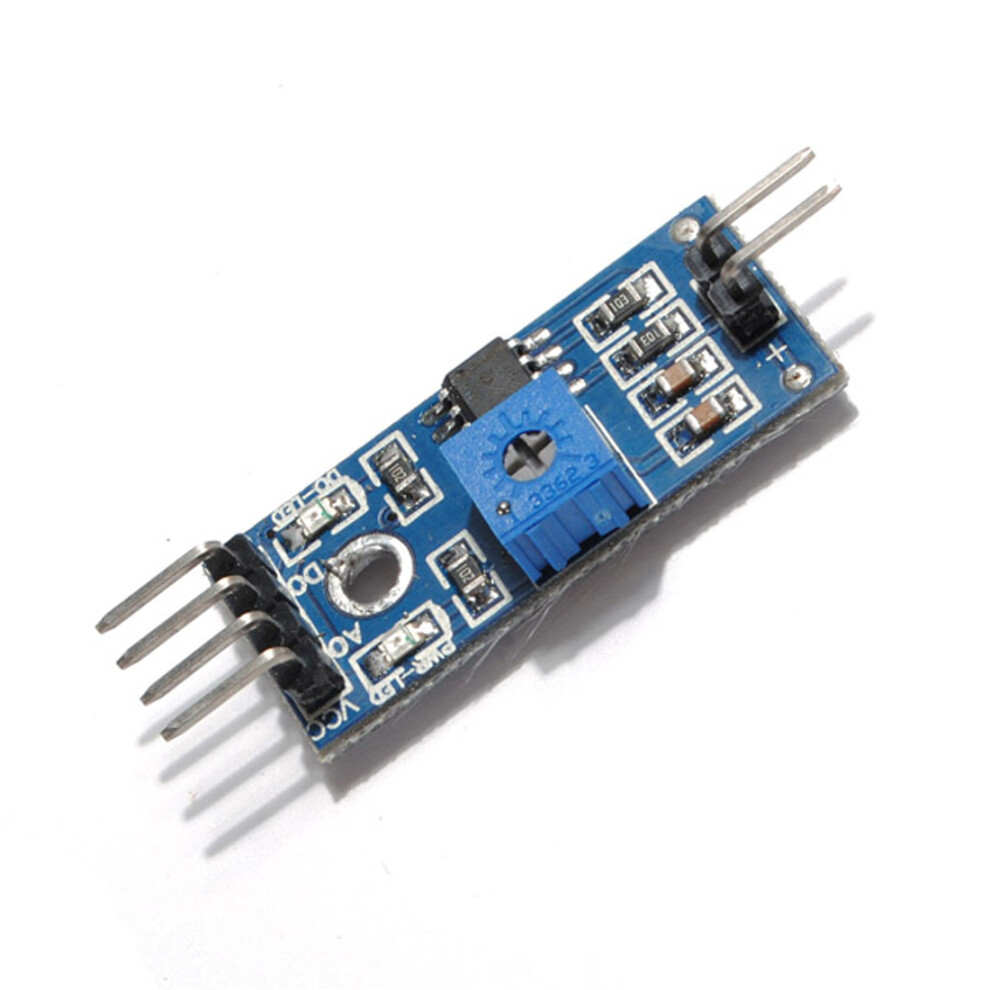

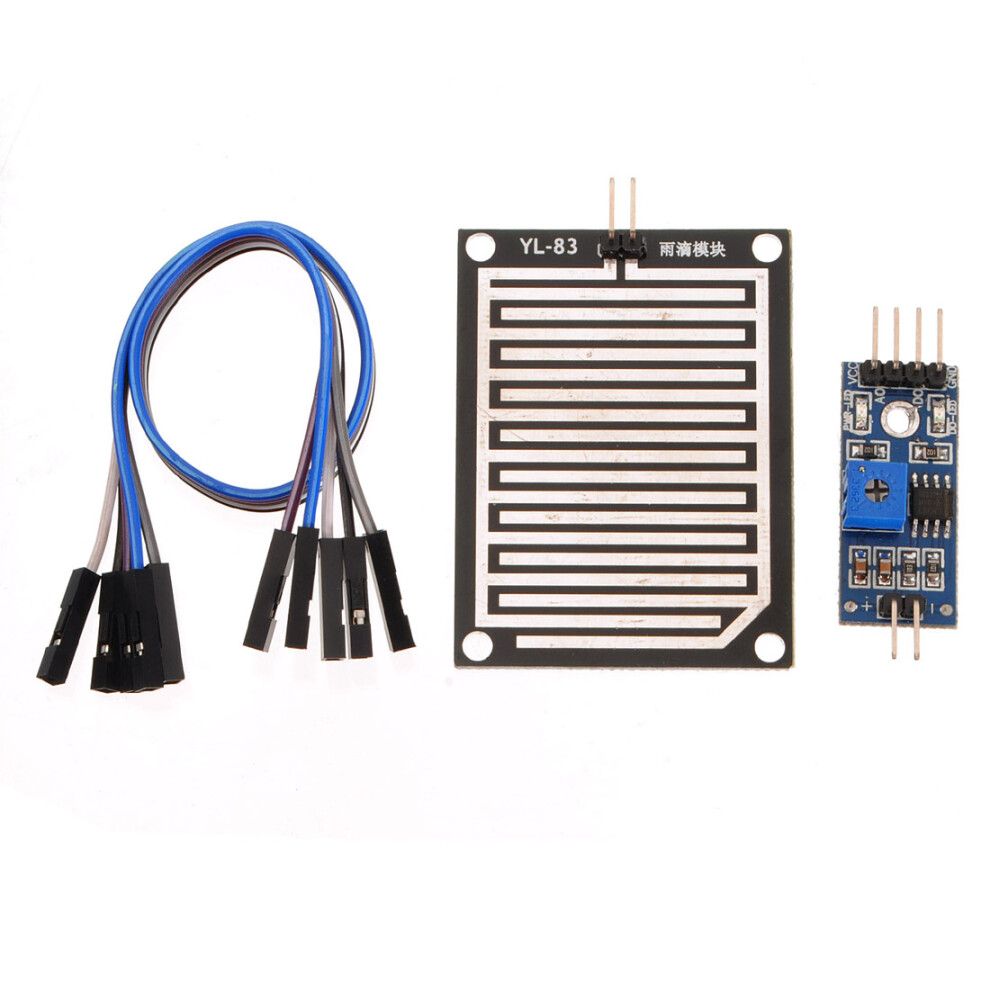

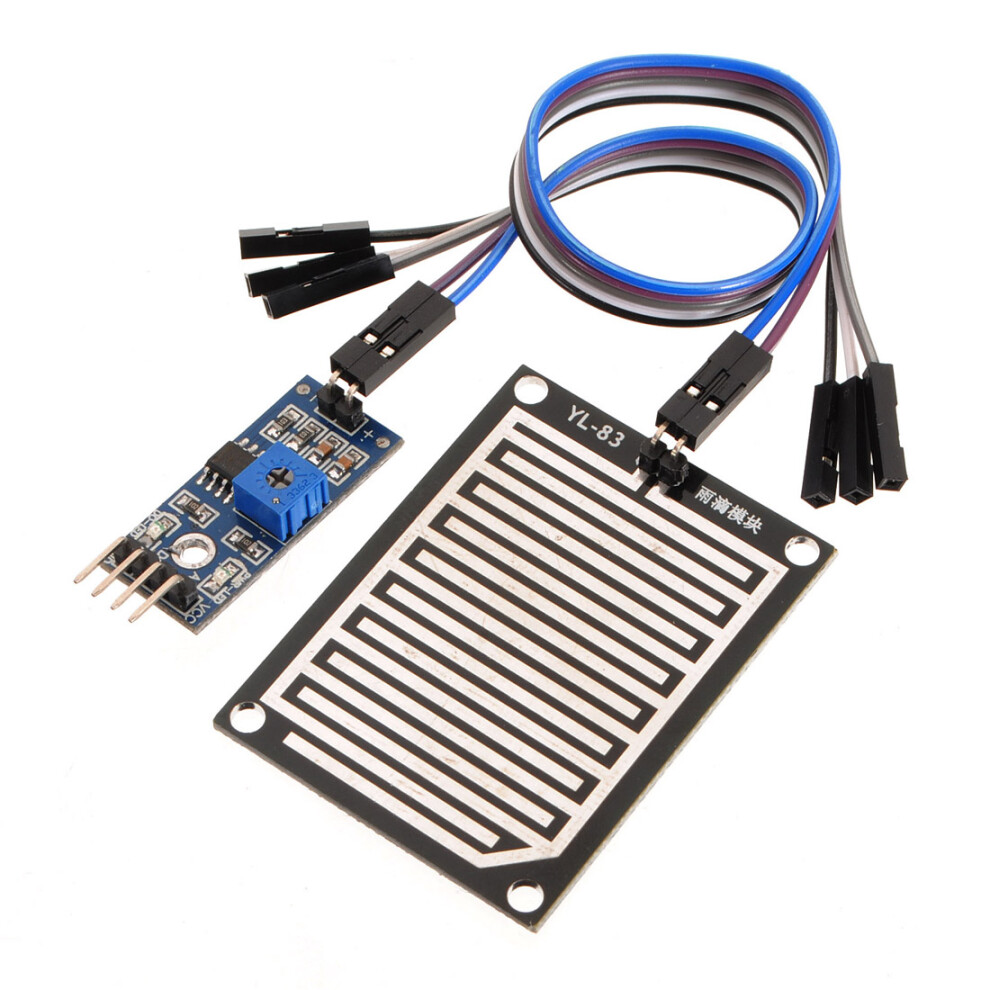

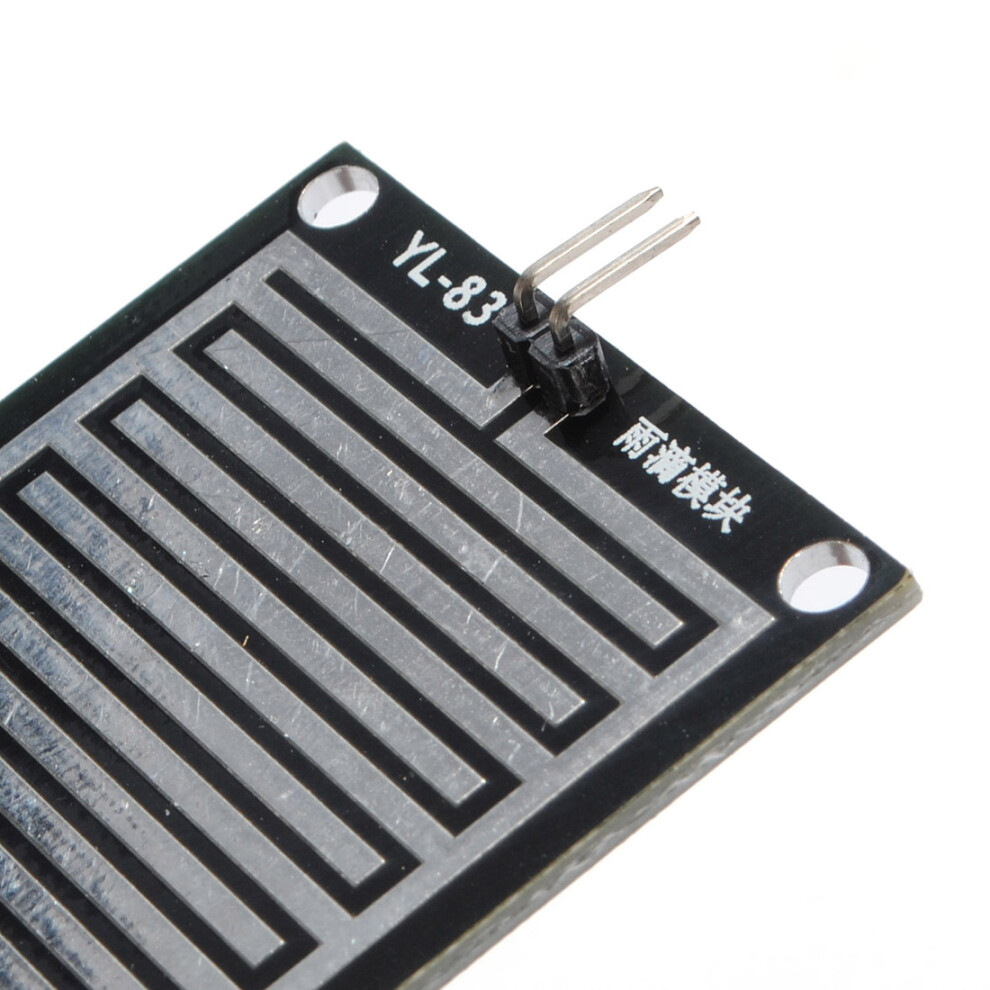

Descrição: O item é para kit de robô gotas de chuva sensor de chuva monitoramento que pode ser utilizado para uma variedade de condições meteorológicas e convertido no número do sinal de referência e na saída AO. O sensor utiliza materiais de alta qualidade FR-04 de dupla face tamanho King Size 5. 0 * 4. 0CM e com a superfície tratada com niquelagem contra oxidação condutividade desempenho superior e longevidade; A saída é na forma: saídas digitais de comutação (0 e 1) e saída de tensão analógica AO; Saída em nível TTL o sinal de saída TTL válido é baixo. Capacidade de condução de 100MA podendo assim acionar diretamente relés buzinas um pequeno ventilador e assim por diante. A sensibilidade pode ser ajustada via potenciômetro. O LED acende quando não há chuva a saída é alta gotas de chuva caem a saída é nível de terra luz LED acesa. Característica: Distribuição de bit para ajustar a sensibilidade. Um furo de parafuso fixo para fácil instalação. Indicador de potência indicador de sinal de saída LED. A saída do comparador o sinal é limpo forma de onda capacidade de condução superior a 15mA. Comparador LM393 de ampla voltagem. Uma grande área de placa de chuva mais propensa a detectar chuva. Placa com furos de posicionamento para facilitar a instalação. Gotas de chuva e painéis de controle são separados fácil de conectar fios. Especificação: Tamanho da placa PCB pequena: 3. 2cm x 1. 4cm. Tensão de operação: 3. 3V-5V. Tensão: 5V. Como usar: Conectado a uma fonte de alimentação de 5V o indicador de potência acende a placa do sensor não tem gotas de água a saída DO é alta o interruptor apaga ao cair uma gota de água a saída DO é baixa a luz do indicador do interruptor Remova as gotas de água acima retornou ao estado de saída alta. .. . A saída analógica AO pode ser conectada à porta AD do microcontrolador para detectar o tamanho das gotas na chuva acima. As saídas digitais DO TTL também podem ser conectadas ao microcontrolador para detectar se há chuva. Modo de conexão: 1 VCC: fonte de alimentação positiva (3-5V). 2 GND: negativo. 3 DO: saída de sinal de comutação TTL. 4 AO: saída de sinal analógico. Pacote incluído: 5 x Placa de detecção de chuva. 5 x Placa de controle. 25 x Linha Dupont de 20cm.
