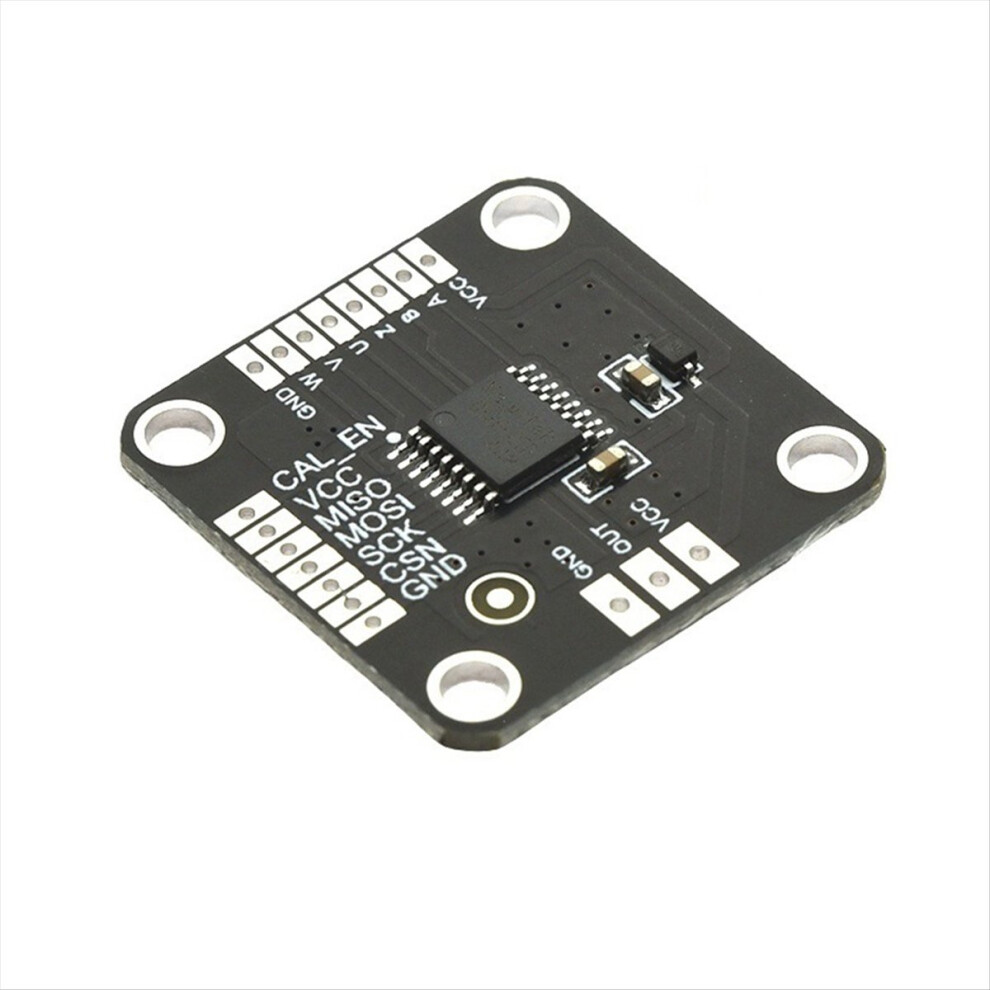

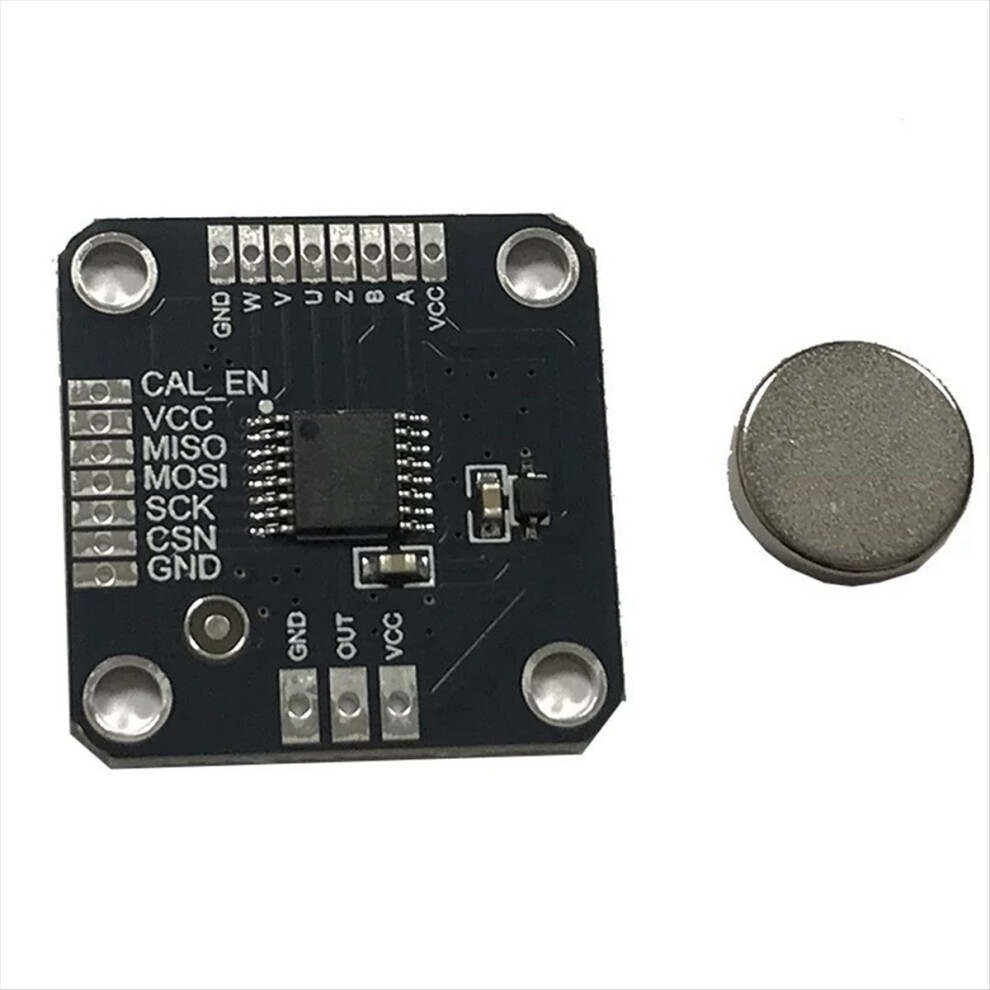

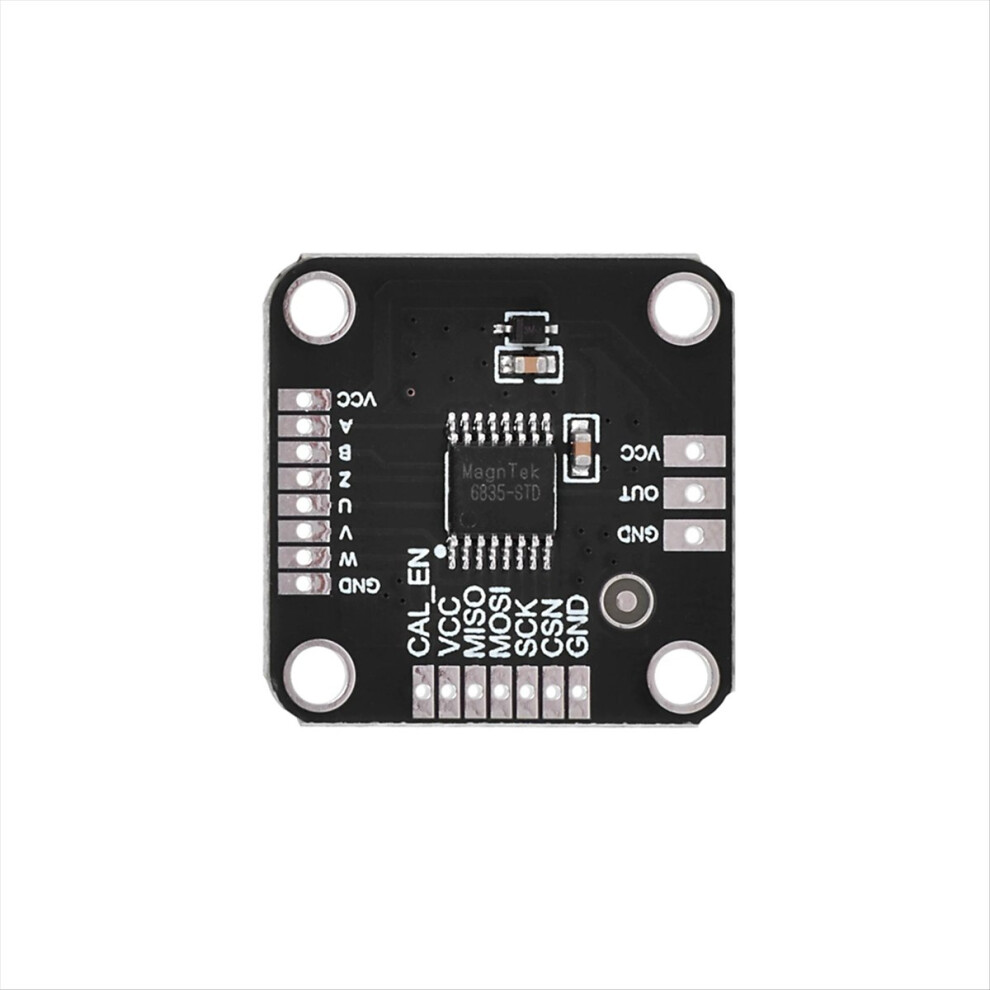

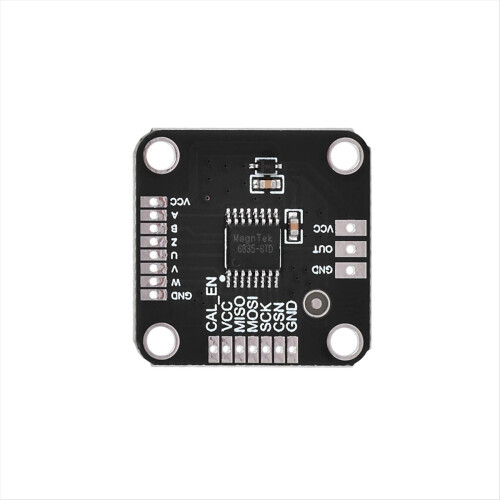

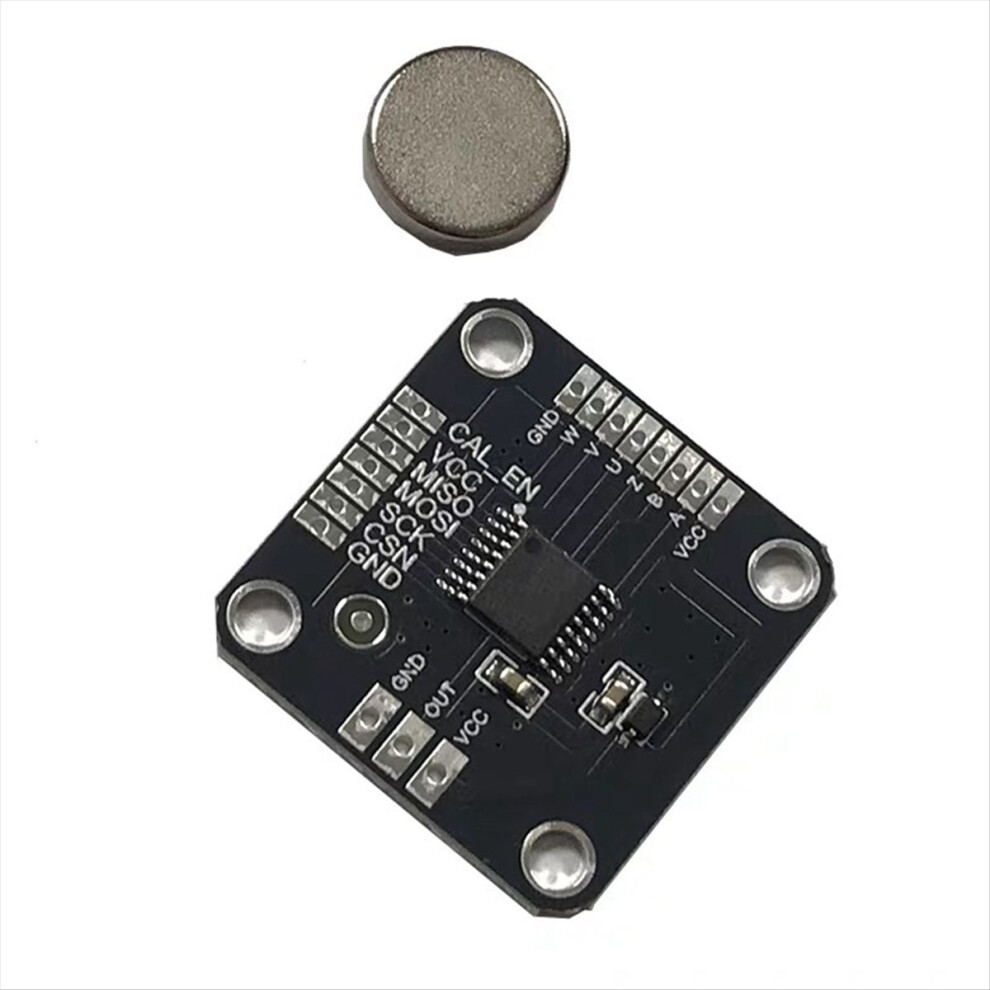

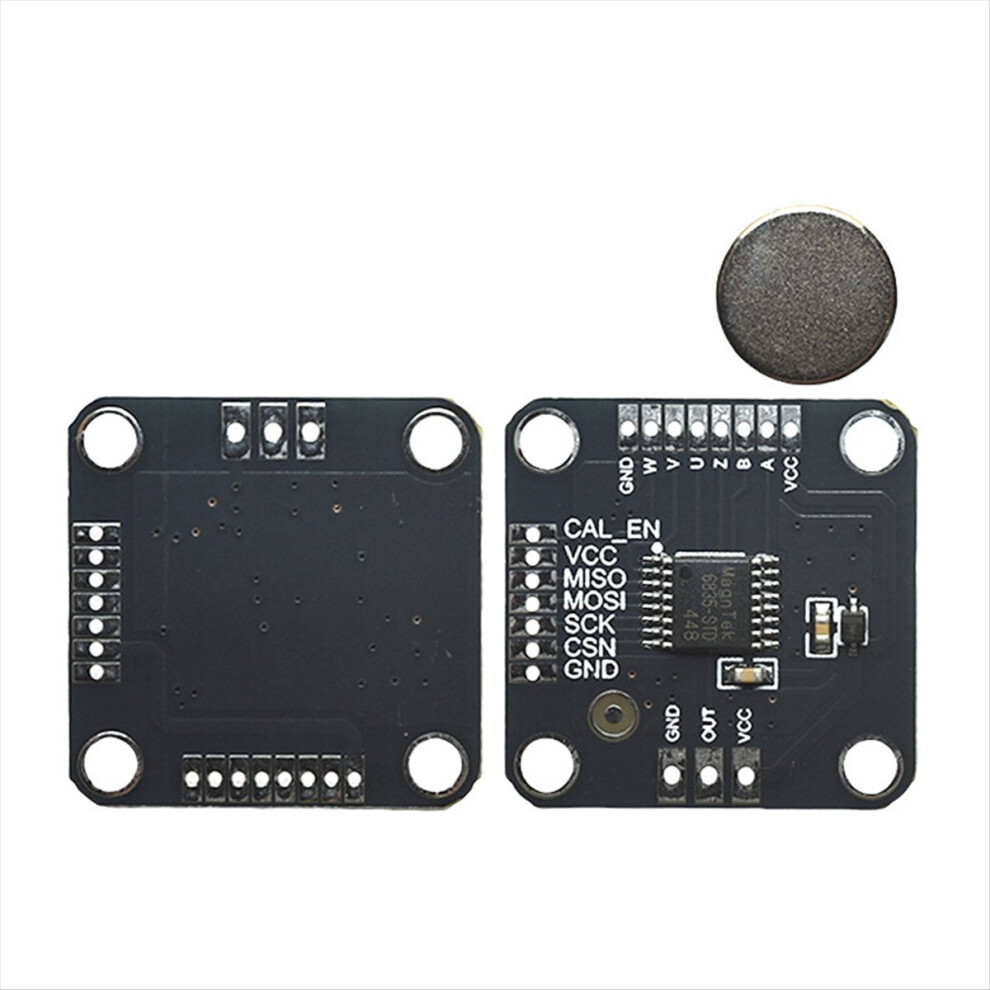

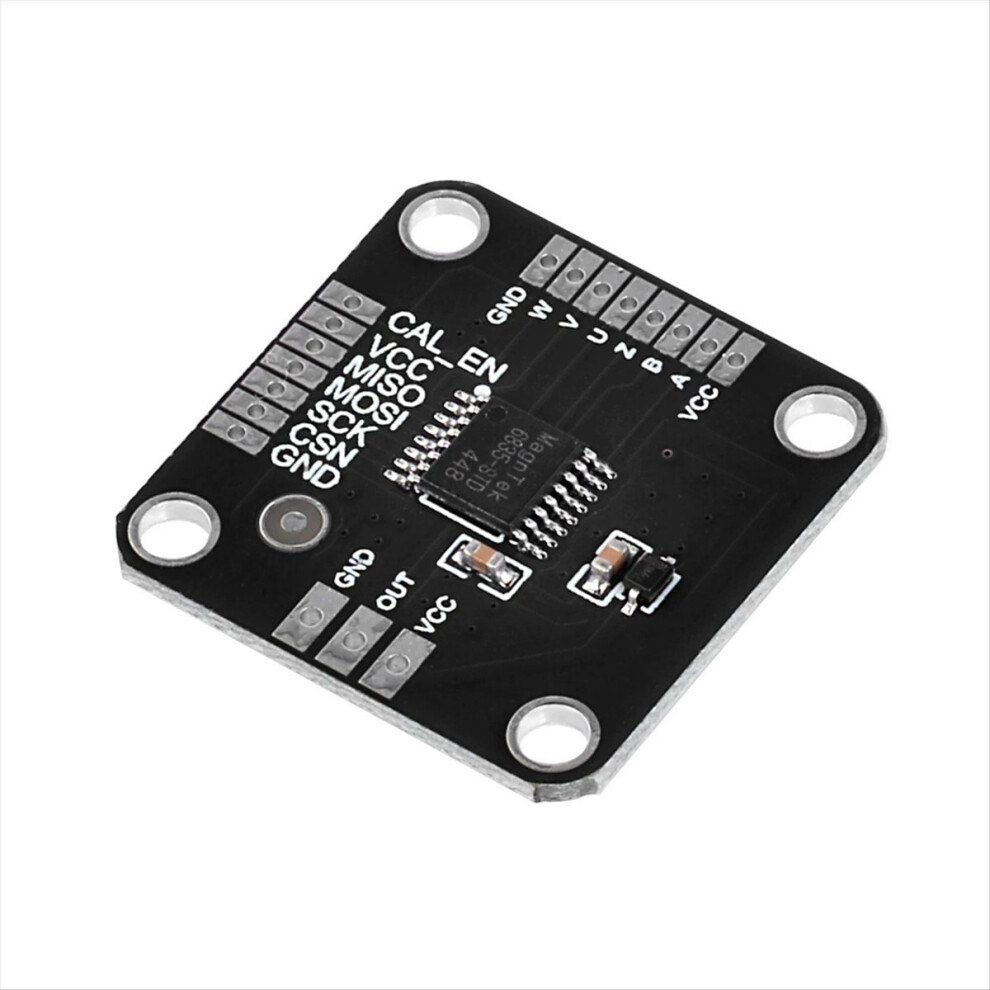

Módulo codificador magnético MT6835 de 21 bits com interface PWM/SPI para motor brushless, substituto do AS5048 A

Descrição de Módulo codificador magnético MT6835 de 21 bits com interface PWM/SPI para motor brushless, substituto do AS5048 A

chip MT6835 é um CI codificador de ângulo magnético de quarta geração, uma versão atualizada do MT6825, baseado na tecnologia Magnetorresistiva Anisotrópica (AMR). A tecnologia AMR e a tecnologia proprietária de processamento de sinal permitem a medição de ângulos absolutos de 0 a 360. Este chip consiste em um par de pontes de Wheatstone e um circuito ASIC de processamento de sinal. À medida que o campo magnético paralelo ao chip gira, ele pode emitir sinais de ângulo como ABZ/UVW e PWM. Os usuários também podem ler os dados de ângulo absoluto de 21 bits dentro do chip através da interface SPI, que suporta um clock de até 16 MHz. Suporta uma velocidade máxima de rotação de 120.000 rotações por minuto. O chip MT6835 pode ser aplicado em diversos cenários com requisitos de alta velocidade e alto controle, como controle de motor de passo em malha fechada, servo de 2500 linhas e controle de servomotor de valor absoluto de 17 bits, etc.

Baseado na tecnologia, ele fornece medição de ângulo absoluto de 0 a 360
Tensão de operação: 3,3-5,0V
Temperatura de operação: -40 a 125
Valores típicos de desvio de linearidade: Menos de 0,5 (valor de fábrica), valores típicos de desvio de linearidade: Menos de 0,07 (valor típico com autocalibração), valores típicos de desvio de linearidade: Menos de 0,02 (valor típico com autocalibração)
O atraso do sistema é de 2µs a 10µs e ele pode suportar uma velocidade de rotação máxima de até 120.000 rotações por minuto
