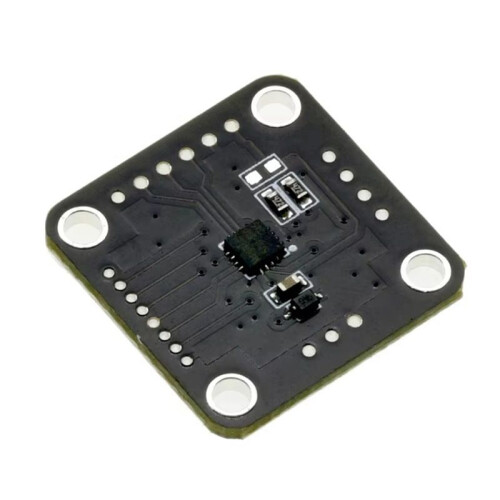

MT6701QT Codificador Magnético Sensor de Medição de Ângulo de Indução Magnética Módulo 4 Interface de Comunicação Substitui AS5600

Descrição de MT6701QT Codificador Magnético Sensor de Medição de Ângulo de Indução Magnética Módulo 4 Interface de Comunicação Substitui AS5600

O MT6701 é um chip codificador magnético angular de nova geração baseado no princípio de indução diferencial de Hall. O MT6701 detecta a componente do campo magnético perpendicular à superfície do chip e com a rotação de um par de ímãs radiais magnéticos na superfície do chip.
O MT6701 emite sinais de ângulo de 0 a 360. Além de fornecer saída incremental ABZ/UVW e saída de ângulo absoluto analógica/PWM, o MT6701 fornece saída de ângulo digital de 14 bits via interface I2C/SSI. Além da medição de ângulo de rotação, o MT6701 também oferece uma saída "push" para habilitar a funcionalidade de botão de chip único (rotação + pressionamento).

Com base na tecnologia diferencial Hall, é fornecida medição absoluta de ângulo de 0 a 360
Tensão de operação 3,3-5,0 V, temperatura de operação -40-125
Desvio de linearidade típico Menor que 1, Menor que 1,5 em toda a faixa de temperatura
O atraso do sistema é de apenas 5us e pode suportar velocidades de até 55.000 RPM
Fornece interface I²C/SSI para ler dados de ângulo de 14 bits dentro do chip
Saída incremental ABZ suporta qualquer resolução de 1 a 1024 linhas
Saída incremental O UVW suporta qualquer polaridade de 1 a 16
Fornece saída PWM de 12 bits ou saída analógica (DAC de 12 bits)
Saída de detecção de pressão dedicada (detectando alterações no espaçamento do ímã e do chip) para aplicações de botão de chip único
EEPROM integrado, mais de 1000 iterações de programação
Cor: Preto
Material: PCB

Conteúdo da embalagem:
1 x codificador magnético
1 x Ímã
