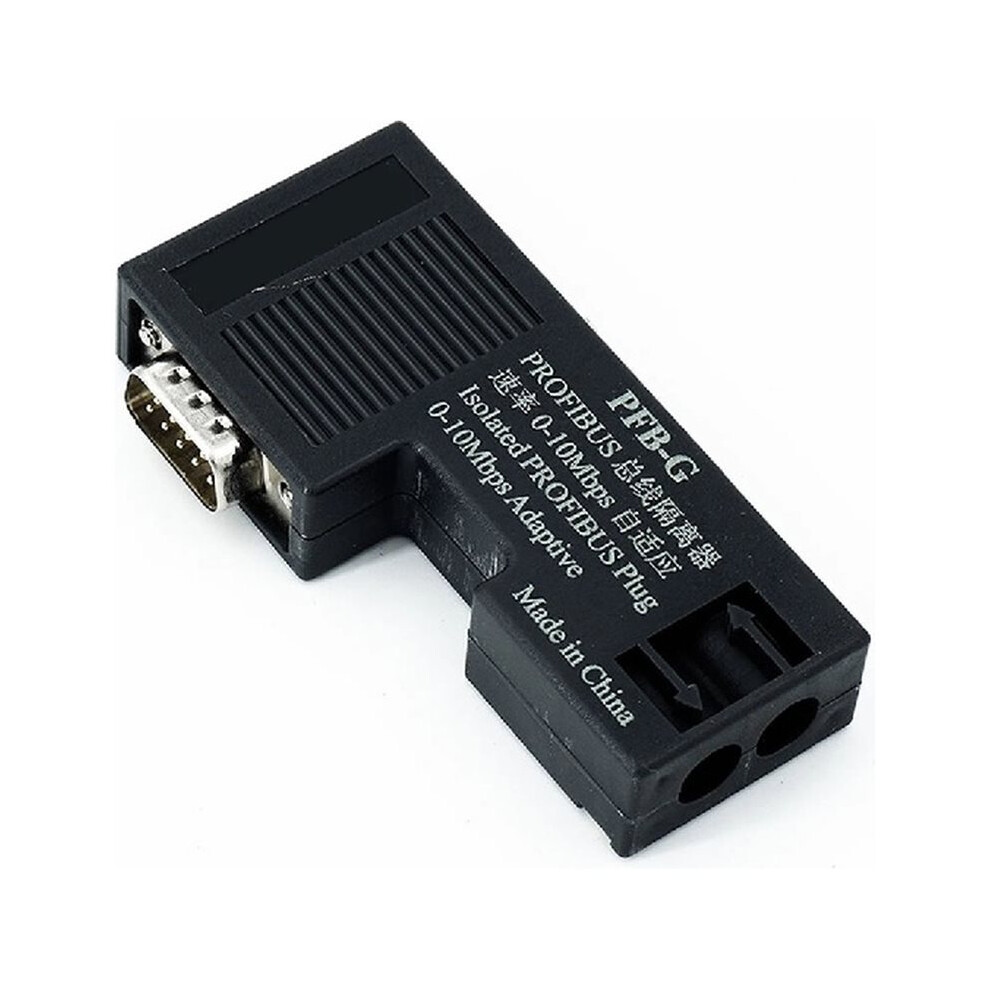

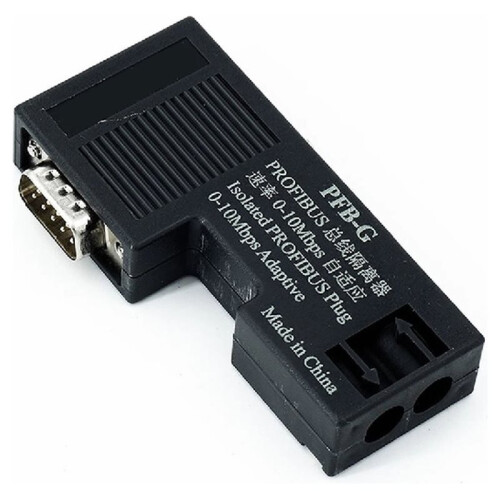

PFB-G (Conector PROFIBUS BUS Isolado com Proteção Contra Raios e Indicador LED)

Descrição de PFB-G (Conector PROFIBUS BUS Isolado com Proteção Contra Raios e Indicador LED)

Conector PROFIBUS isolado com proteção contra raios. O conector PFB-G oferece isolamento confiável e proteção contra raios para redes PROFIBUS, garantindo transmissão de dados estável em ambientes industriais com alta interferência eletromagnética.
Indicador LED para monitoramento de status em tempo real. Equipado com um indicador LED integrado, este conector permite que os usuários monitorem o status operacional instantaneamente, melhorando a eficiência na solução de problemas e a confiabilidade do sistema.
Projetado para uso industrial. Como um circuito integrado lógico na categoria de circuitos integrados, o PFB-G é ideal para uso em sistemas de controle industrial que exigem integridade e proteção de sinal robustas. Tensão de isolamento: 1500 VCC, isolamento total entre a alimentação e o RS485, e entre os próprios RS485.
Alimentação: Seleciona automaticamente a alimentação de 24 VCC 10% dos pinos 7 (+) e 2 (-) da porta de programação do CLP ou do conector PROFIBUS-DP (conector DB9F fêmea), ou a alimentação de 5 VCC 10% dos pinos 6 (+) e 5 (-), sendo qualquer uma delas suficiente.
Taxa de comunicação: 0~10 Mbps com adaptação automática de atraso zero. Resistor de terminação e resistor de polarização integrados internamente, selecionáveis por chave.

Equipado com indicadores de diagnóstico para PWR (Alimentação), TXD (Transmissão de Dados), RXD (Recepção de Dados) e Term (Resistor de Terminação).
O comprimento máximo permitido para cabos de comunicação em diversas taxas de transmissão está em conformidade com o
É possível conectar até 32 unidades PFB-G em um único segmento de barramento, com esse número expansível para centenas de estações adicionando repetidores ou hubs PROFIBUS.
A porta RS485 isolada possui um protetor contra surtos de raios com capacidade de surto repetível: Ipp=100A (10/700μs, 4KV), em conformidade
