Placa Amplificadora de Áudio + Módulo Pré-Amplificador com Driver BA3880BBE com Ajuste de Tom e Suporte A Som Surround com BBE

Descrição de Placa Amplificadora de Áudio + Módulo Pré-Amplificador com Driver BA3880BBE com Ajuste de Tom e Suporte A Som Surround com BBE

Chip principal: chip de tom YYS247; a versão BBE inclui adicionalmente um chip excitador BA3880BBE (que melhora a clareza do som).
Funções de ajuste: ajuste de agudos, ajuste de graves, ajuste de volume, ajuste de efeito surround (4 potenciômetros).
Especificações do polipotenciômetro: Todos com passo de 25 mm e tampas de botão dedicadas.
Tensão de operação: CA 5-16V ou CC 21V (Não utilize fontes de alimentação chaveadas para evitar interferências).
Dimensões da placa de circuito impresso: 100 mm x 45 mm x 28 mm (Universal para todas as versões). I. Visão geral do produto Este produto é uma placa de controle de tom de alta fidelidade, com um chip de tom YYS247 e um chip excitador BA3880BBE. Permite o ajuste preciso de agudos, graves, volume e efeitos surround, além de suportar um modo de passagem (pass-through).

Ele atende tanto aos audiófilos que buscam um som original quanto às necessidades sonoras personalizadas dos usuários em geral, tornando-o adequado para aprimorar e modificar diversos sistemas de áudio.

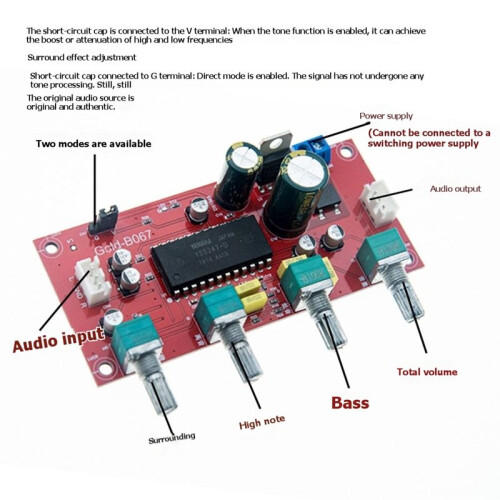

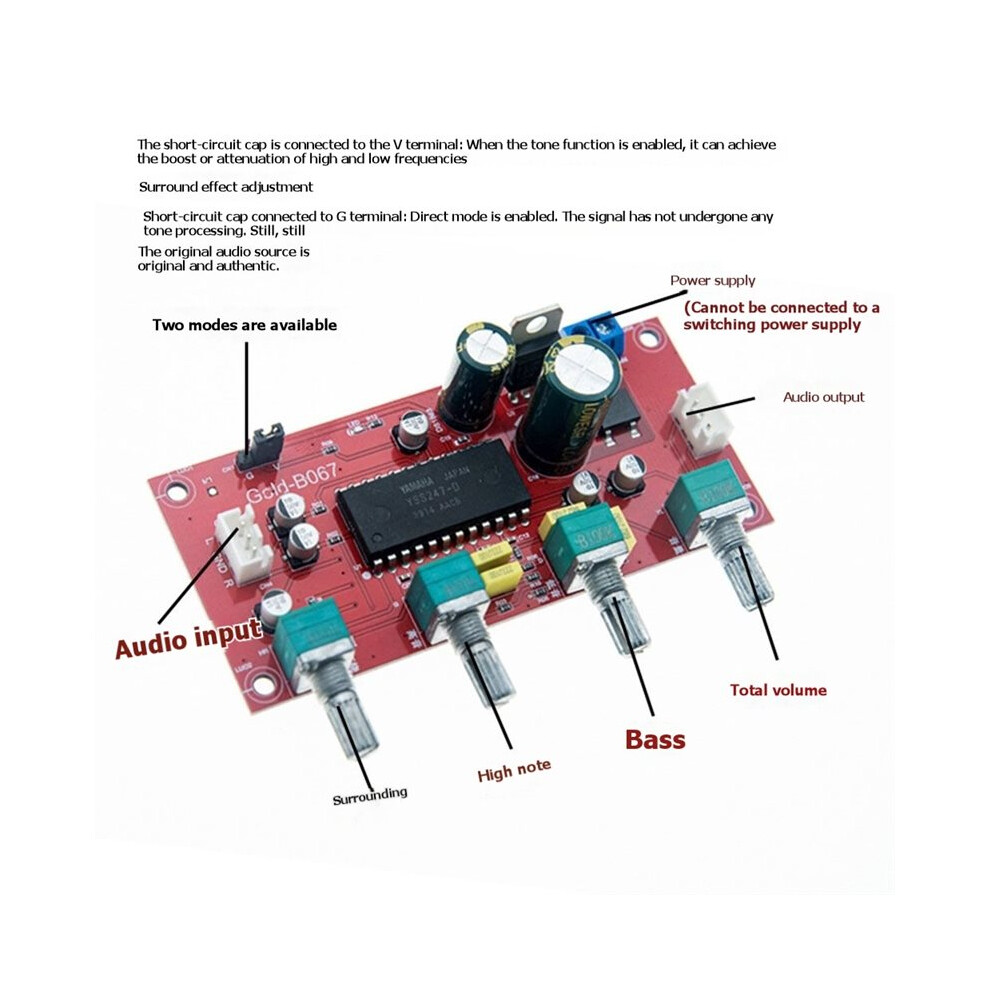

II. Troca de Modos
Operação de chave de passagem
Esta placa de tom possui uma chave de passagem (acionada por um capacitor de curto-circuito) para controlar se o sinal passa pelo circuito de processamento de tom:
1. Capacitor de curto-circuito conectado ao terminal V (marcado como "" para versões BBE): Função de tom ativada. O sinal de entrada do pré-amplificador é processado pelo circuito, permitindo o reforço ou atenuação de frequências altas/baixas e o ajuste do efeito surround para atender às necessidades sonoras personalizadas (como aquelas que exigem graves mais profundos ou agudos mais nítidos).
2. Capacitor de curto-circuito conectado ao terminal G (marcado como "OFF" para versões BBE): Modo de passagem ativado. O sinal é transmitido diretamente para o amplificador de potência sem qualquer proce
