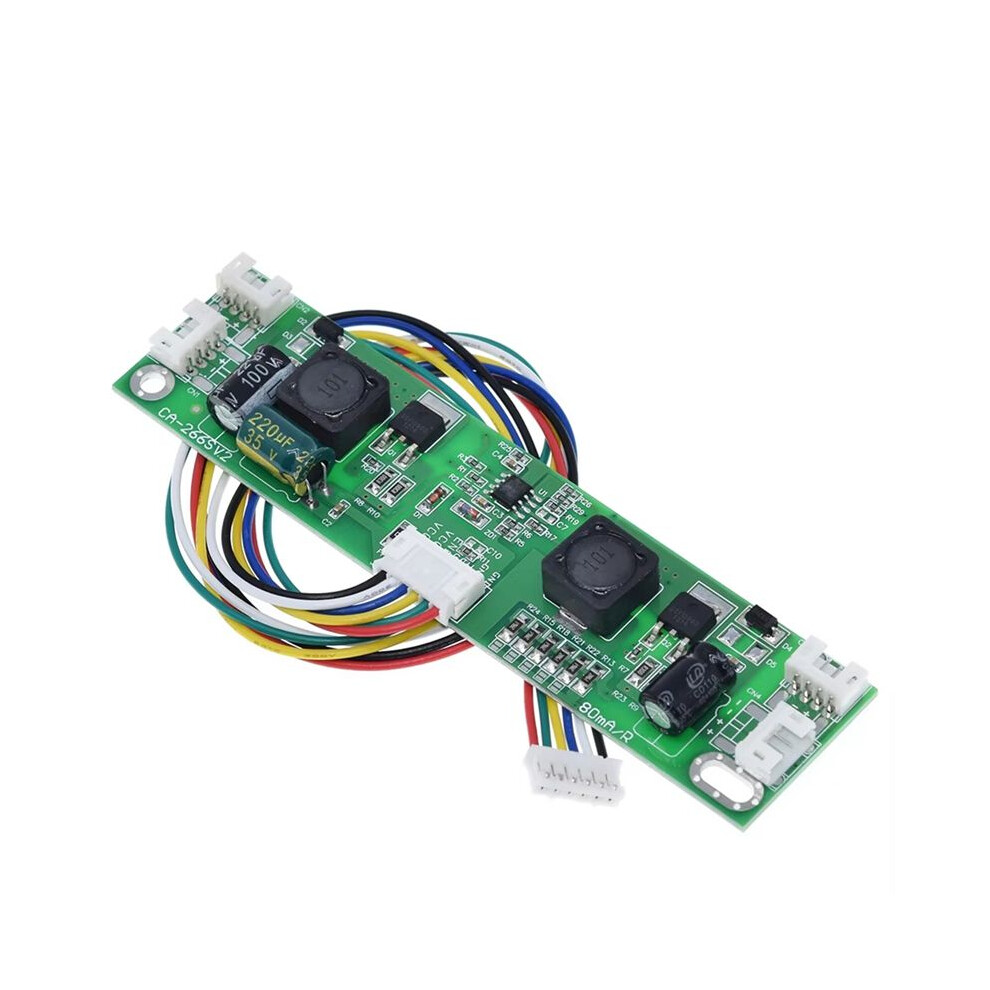

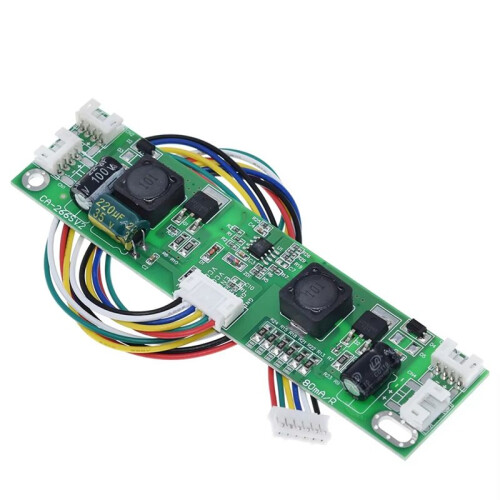

Placa de Luz de Fundo para TV LED CA-266S 32-65 Polegadas LED Inversor Universal 80-480 MA Placa de Corrente Constante

Descrição de Placa de Luz de Fundo para TV LED CA-266S 32-65 Polegadas LED Inversor Universal 80-480 MA Placa de Corrente Constante

Definições das Portas de Saída: Positiva (+/-) e Negativa (-/). Quatro conexões paralelas estão disponíveis, todas com a mesma definição. Função de proteção exclusiva. Adapta-se automaticamente abaixo de 88 V. Ajuste conveniente da corrente. Seis resistores 1206 são fornecidos na placa-mãe. Cada resistor representa 80 mA, para um máximo de seis resistores. A corrente de saída totalmente conectada é de 480 mA.
Por padrão, com apenas um resistor, R13, conectado, a corrente de saída é de 80 mA, o que não queima a fita de luz. Se a tela estiver muito fraca, piscando ou piscando, tente aumentar a corrente até que o brilho volte ao normal e a fita de luz não esteja mais quente.
A placa não queimará se nenhuma carga estiver conectada (a tensão de saída cairá para o nível de tensão de entrada se não houver carga ou se a fita de luz estiver com defeito, ou até mesmo cairá para o nível de tensão de entrada se a tensão de carga para maior que 88 V).
Possui quatro conectores de saída, geralmente designados ++--. Ao conectar a um conector de fita de luz de 2 pinos (positivo esquerdo, negativo direito), basta conectar os pinos 2 e 3 do meio, deixando os pinos 1 e 4 desconectados.

Tipo: Acessório LCD
Condições de operação: Suporta entrada de 10-28 V CC
Dimensões: 120 x 30 mm
Peso: Aproximadamente 31g
Fitas de luz aplicáveis: 26-65 polegadas (tensão máxima 88 V)
Tensão de saída: Adapta-se automaticamente abaixo de 88 V (sem redução de tensão)
Corrente de saída: Padrão 80 mA. Curto-circuitar os resistores R22, R21, R18, R15 e R24 aumenta a corrente. Cada resistor tem 80 mA, para um máximo de 480 mA.
Definições de porta de entrada:
1: Fonte de alimentação
2: Fonte de alimentação
3: Controle liga/desliga ENA
4: Sinal de ajuste de brilho (escurecimento de tensão)
5: Terra
6: Terra
Cor: Como mo
