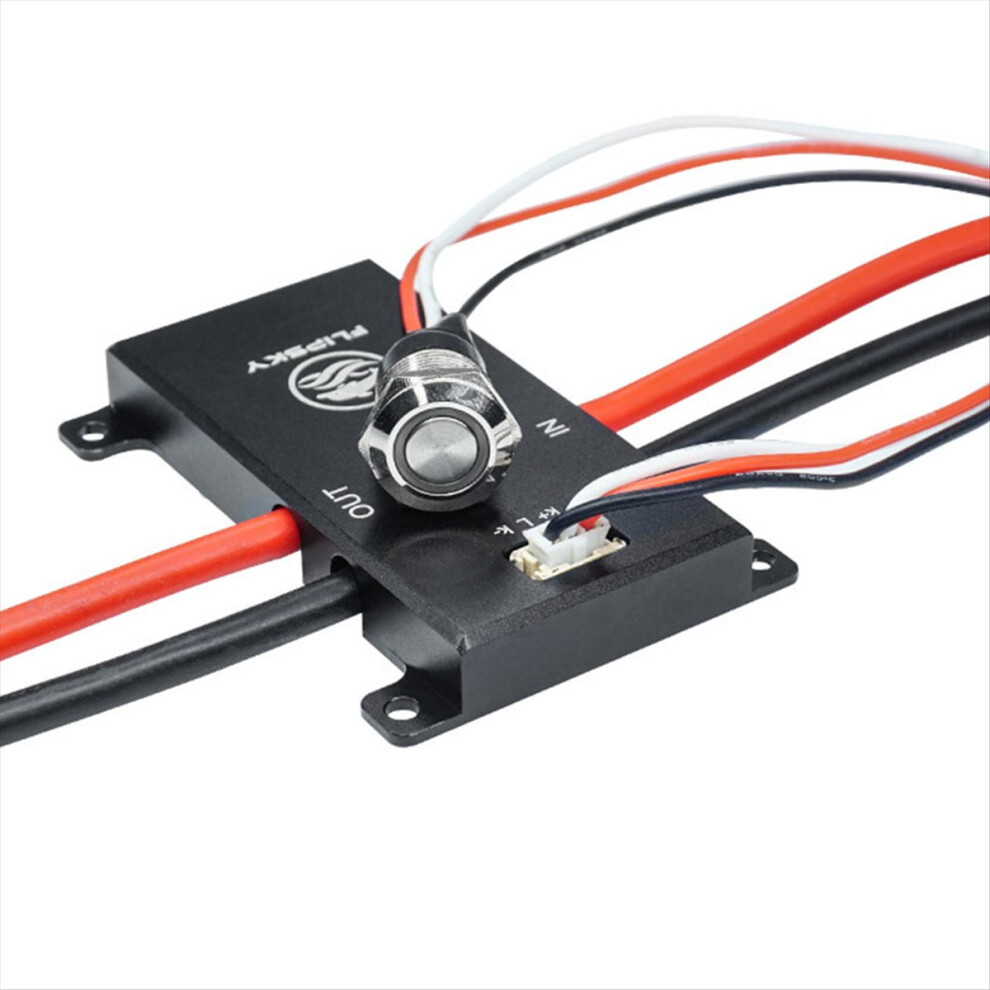

Placa PCB antifaísca 200A 3S-20S para scooter/robôs

Descrição de Placa PCB antifaísca 200A 3S-20S para scooter/robôs

Características do PCB de alumínio: MOS fets: use 10x10 pacote grande MOS, com melhor desempenho de sobrecorrente e dissipação de calor

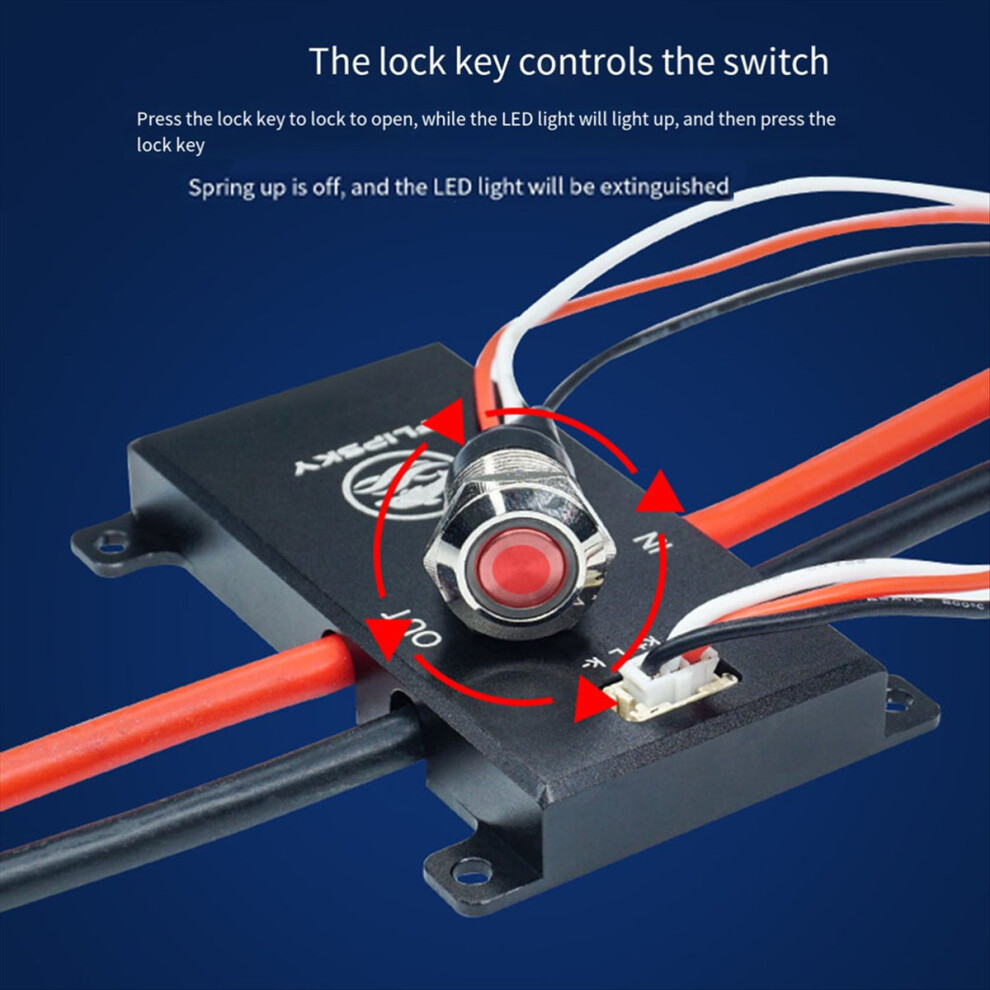

Modo de controle: modo de interruptor de controle de chave de bloqueio; o botão de bloqueio para bloqueá-lo para abrir, e a luz LED acende ao mesmo tempo, o botão de bloqueio novamente para saltar para desligar, e a luz LED desliga ao mesmo tempo.
A função do produto: o interruptor de faísca à prova de fogo do substrato de alumínio protege de forma eficiente e segura os contatos de energia de serem queimados e oxidados pela faísca elétrica, protegendo efetivamente os componentes eletrônicos do circuito integrado de quebra e danos, evitando a ocorrência de eletricidade que pode causar uma explosão e estendendo de forma mais eficaz a vida útil do produto eletrônico.
A placa de base de alumínio tem melhor desempenho de dissipação de calor. É mais conveniente adicionar um dissipador de calor maior para uma saída de corrente grande contínua. O dissipador de calor e o dissipador de calor são conectados com graxa de silicone termicamente condutora, que tem um melhor efeito de condução de calor.
Devido aos diferentes lotes, a aparência, a cor e as palavras impressas do produto, que não afetam o uso

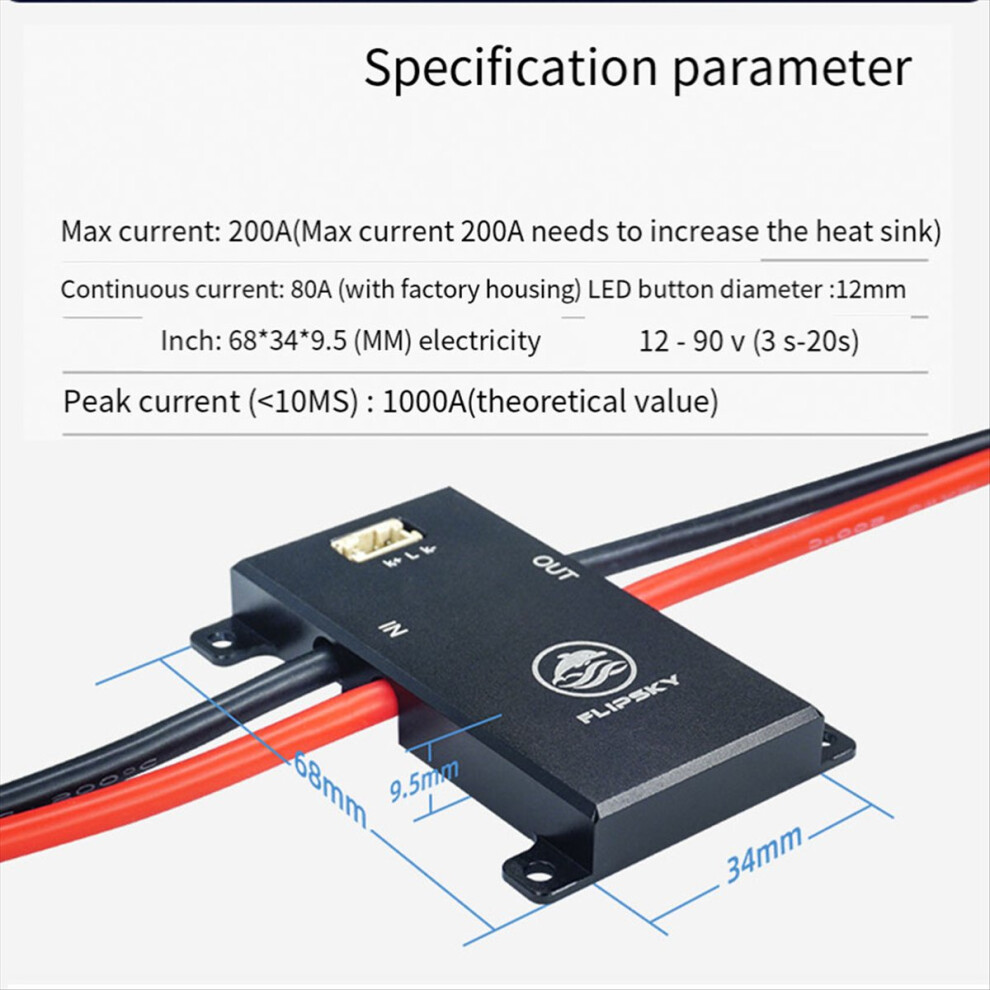

Corrente máxima: 200A (corrente máxima de 200A requer ampliação do dissipador de calor)
Corrente contínua: 80A (com caixa de fábrica) Diâmetro do botão LED: 12 mm
Tensão: 12-90V (3S-20S)
Corrente (menos de 10MS): 1000A (valor teórico)
Avisos:

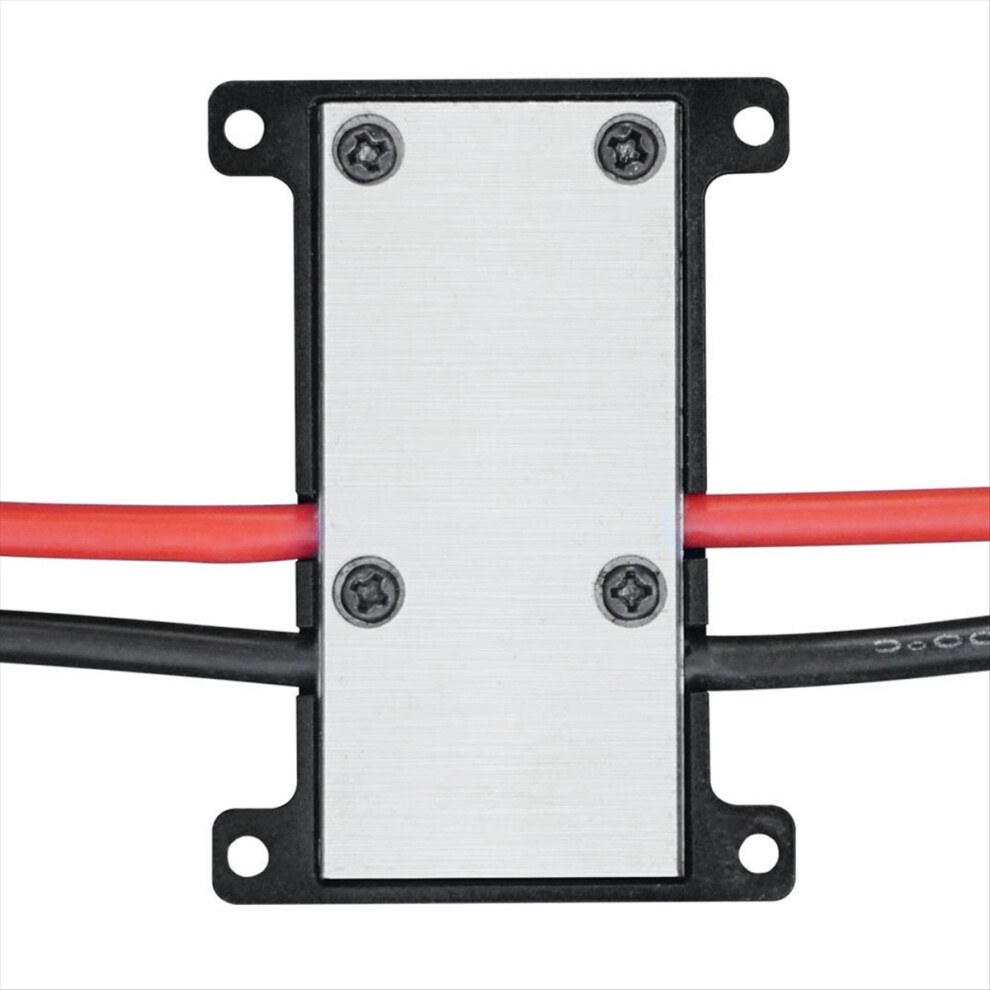

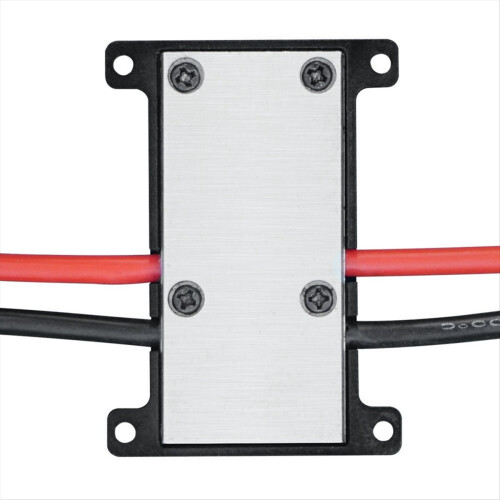

Não retire o termoencolhível. Não há parafuso para travar o dissipador de calor e o PCBA, apenas a almofada de silicone de transferência de calor é naturalmente pegajosa ao dissipador de calor e ao PCBA.
Sem proteção contra curto-circuito, NÃO provoque curto-circuito na saída!
Sem proteção contra polaridade reversa. NÃO conecte ao contrário
Recomendado manter a capacitância de saída abaixo de 6.000. A operação adequada não pode ser garantida em capacitâncias mais altas
Não faça troca a quente. Tente certificar-se de que tudo esteja desligado antes de conectar e remover. Se necessário, desconecte da bateria primeiro, espere os ESCs desligarem e, em seguida, desconecte os ESCs. Faça o inverso para conectar, conecte os ESCs primeiro antes de conectar o interruptor na bateria
Engenheiros testaram exaustivamente; no entanto, este ainda é um novo design e uma primeira produção, tenha extremo cuidado (como normalmente faria com qualquer veículo elétrico) ao usar este dispositivo
Não tente reprogramar o MCU, a menos que seja instruído de outra forma. Isso anula qualquer risco e também coloca o interruptor em grande risco de falha.
Material: Liga de alumínio
Cor: Preto

Conteúdo da embalagem:
1 x Interruptor Antifaísca

Apenas o conteúdo da embalagem acima, outros produtos não estão incluídos.
Observação: O reflexo da luz e diferentes monitores podem fazer com que a cor do item na imagem seja ligeiramente diferente da cor real. O erro de medição permitido é de +/- 1-3 cm.
