Rádio SDR AD9363 AD9361 SDR ZYNQ7020

Descrição de Rádio SDR AD9363 AD9361 SDR ZYNQ7020

1. Utiliza o chip XC7Z020-2CLG400I (xc7z020-2I);
2. O chip AD9363 está configurado como o chip AD9361, com uma faixa de frequência de 70MHz a 6GHz e uma taxa de amostragem máxima de 61,44MHz. Após testes em laboratório, nenhuma diferença significativa em relação ao AD9361 foi constatada;
3. Fonte de alimentação de 1GB DDR3 de 32 bits de largura de banda, frequência de 1066M;
4. Flash QSPI de 32MB, com suporte para cartão TF (a inicialização via TF e QSPI pode ser alternada automaticamente; inserir o cartão inicia a inicialização via TF e remover o cartão inicia a inicialização via QSPI);
5. Circuito JTAG integrado e porta serial USB, com uma única linha para alimentação e depuração;

6. Suporta USB OTG, podendo operar como mestre ou escravo. Todas as interfaces USB utilizam o padrão Type-C, com identificação automática do modo OTG e alimentação pela porta USB;
7. Utiliza um oscilador VCTCXO com precisão de frequência inicial de 0,5 PPM e suporte para modulação externa de até 10 MHz;
8. Interface Gigabit Ethernet;
9. Todas as linhas de alimentação da parte digital são projetadas para suportar uma corrente de 4 A, o que é suficiente. O AD936x utiliza o ADP1755 de alto desempenho para a fonte de alimentação, melhorando o desempenho;
10. Circuito impresso de 10 camadas com impedância casada e projeto de integridade de sinal otimizado;

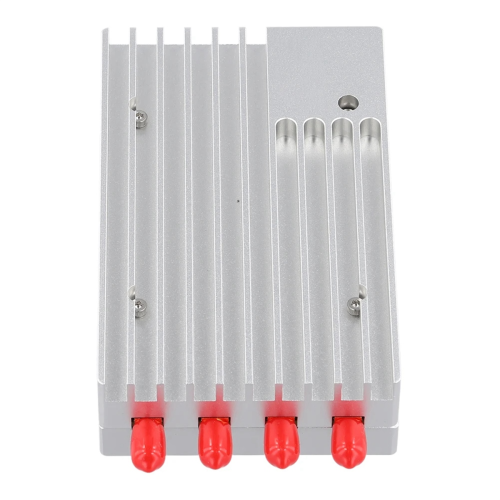

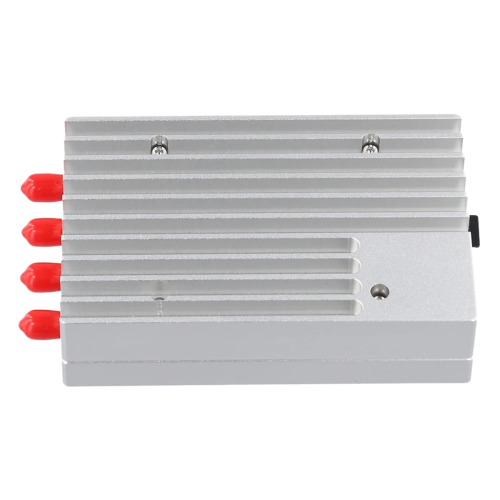

11. Carcaça usinada em CNC para melhor dissipação de calor e resistência;
12. Pronto para uso imediato após a inicialização. Os arquivos do sistema já estão gravados no cartão TF, e você pode seguir o tutorial introdutório para começar a usar;
13. A interface do software é libiio, que pode se conectar a softwares compatíveis com libiio, como iioscope, SDRsharp, Matlab, GNURadio, etc. Além disso, você pode entrar em contato comigo a qualquer momento para outras questões relacionadas ao processamento de sinais.
O estilo e a cor dos acessórios são aleatórios, não aceitamos especificações, isso não afeta o uso.
Cor: Prata
Material: Liga de Alumínio

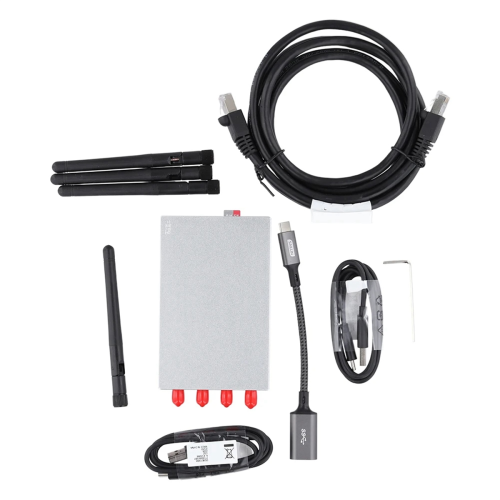

Conteúdo da Embalagem:
1 conjunto de placa de desenvolvimento de rádio

Apenas o conteúdo da embalagem acima, outros produtos não estão incluídos.
Observação: A reflexão da luz e as diferentes telas podem fazer com que a cor do item na imagem seja um pouco diferente da cor real. O erro de medição permitido é de +/- 1-3 cm.
