Sensor de distância de tempo de voo - Módulo VL53L0XV2

Descrição de Sensor de distância de tempo de voo - Módulo VL53L0XV2

Breakout do sensor de distância de tempo de voo - Módulo VL53L0XV2 para ; O é um sistema de alcance de tempo de voo integrado em um módulo compacto. Esta placa é uma portadora para o , portanto, recomendamos a leitura cuidadosa da folha de dados (pdf de 1 MB) antes de usar este produto.
O VL53L0 usa tecnologia para medir com precisão quanto tempo leva para os pulsos emitidos de luz laser infravermelha atingirem o objeto mais próximo e serem refletidos de volta para um detector, portanto, pode ser considerado um sistema lidar minúsculo e independente. Esta medição de tempo de voo (TOF) permite determinar com precisão a distância absoluta até um alvo sem que a refletância do objeto influencie muito a medição.
O sensor pode relatar distâncias de até 2 m (6,6 pés) com resolução de 1 mm, mas seu alcance efetivo e precisão (ruído) dependem muito das condições ambientais e características do alvo, como refletância e tamanho, bem como da configuração do sensor. (A precisão do sensor é especificada para variar de +/-3% na melhor das hipóteses a mais de +/-10% em condições menos ideais.)

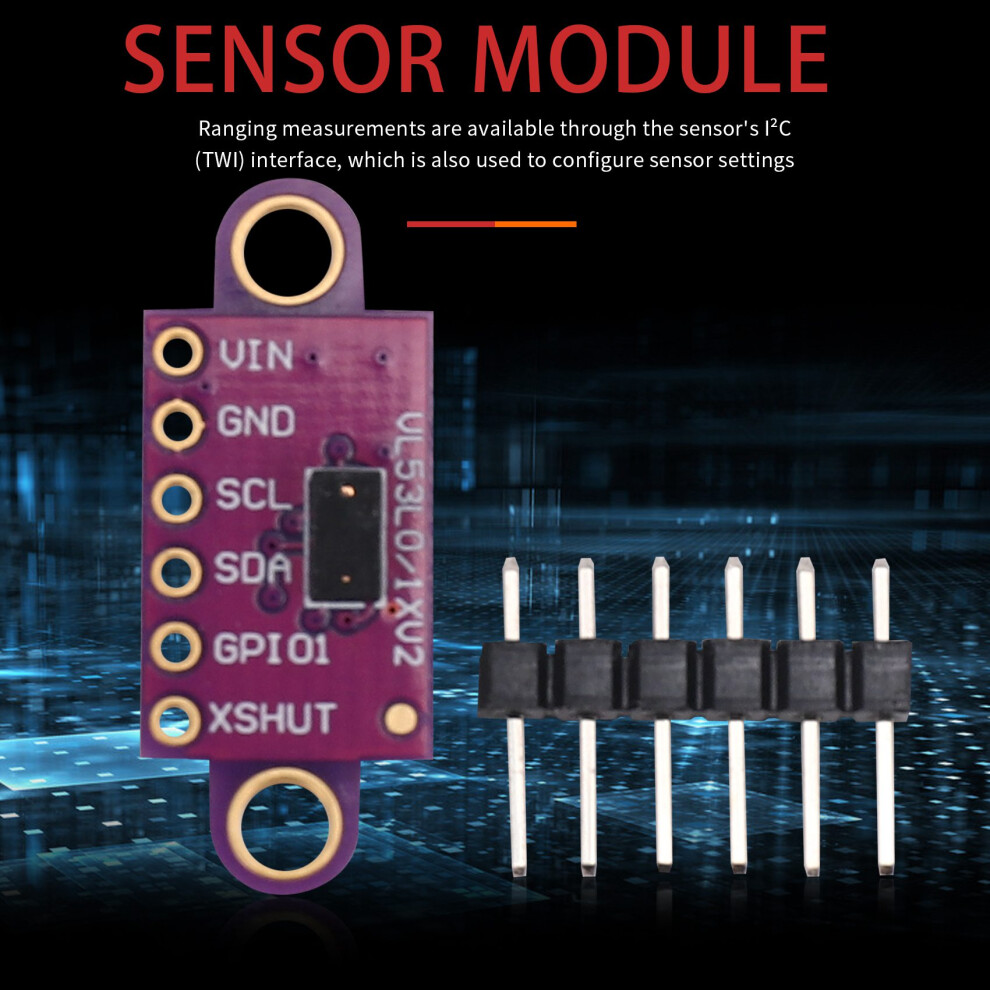

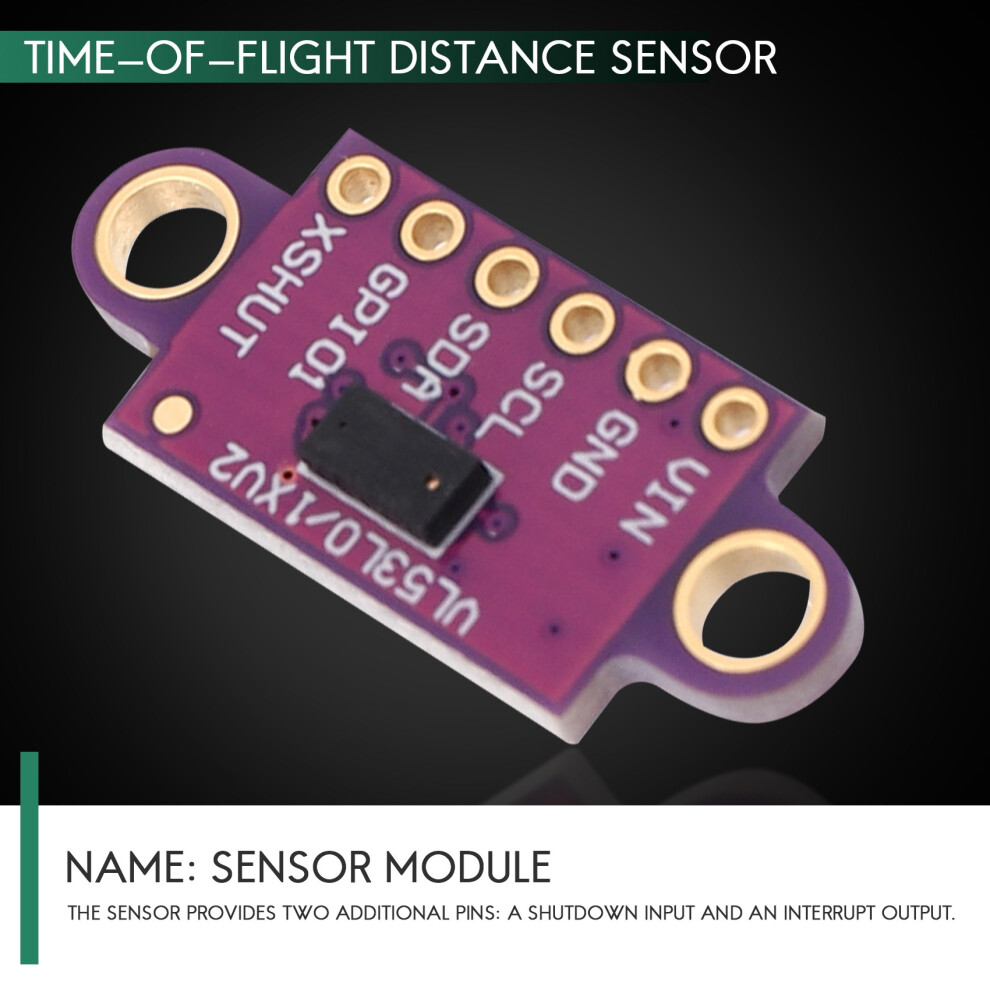

As medições de alcance estão disponíveis por meio da interface I²C (TWI) do sensor, que também é usada para configurar as configurações do sensor, e o sensor fornece dois pinos adicionais: uma entrada de desligamento e uma saída de interrupção.
O é um ótimo IC, mas seu pequeno pacote LGA sem fio dificulta o uso pelo estudante ou amador típico. Ele também opera com uma voltagem recomendada de 2,8 V, o que pode dificultar a interface para Minicontroladores operando a 3,3 V ou 5 V. Nossa placa de breakout aborda esses problemas, tornando mais fácil começar a usar o sensor, ao mesmo tempo em que mantém o tamanho geral o menor possível.

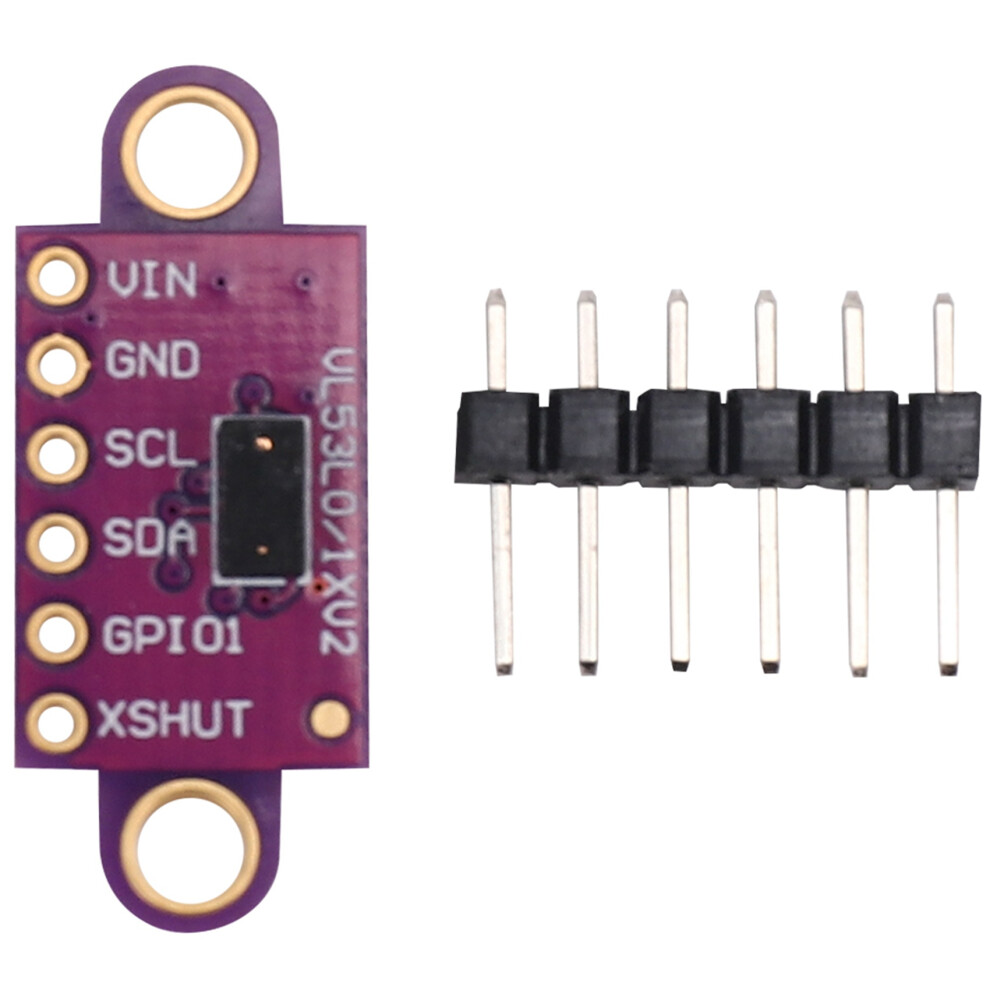

Descrição do PIN

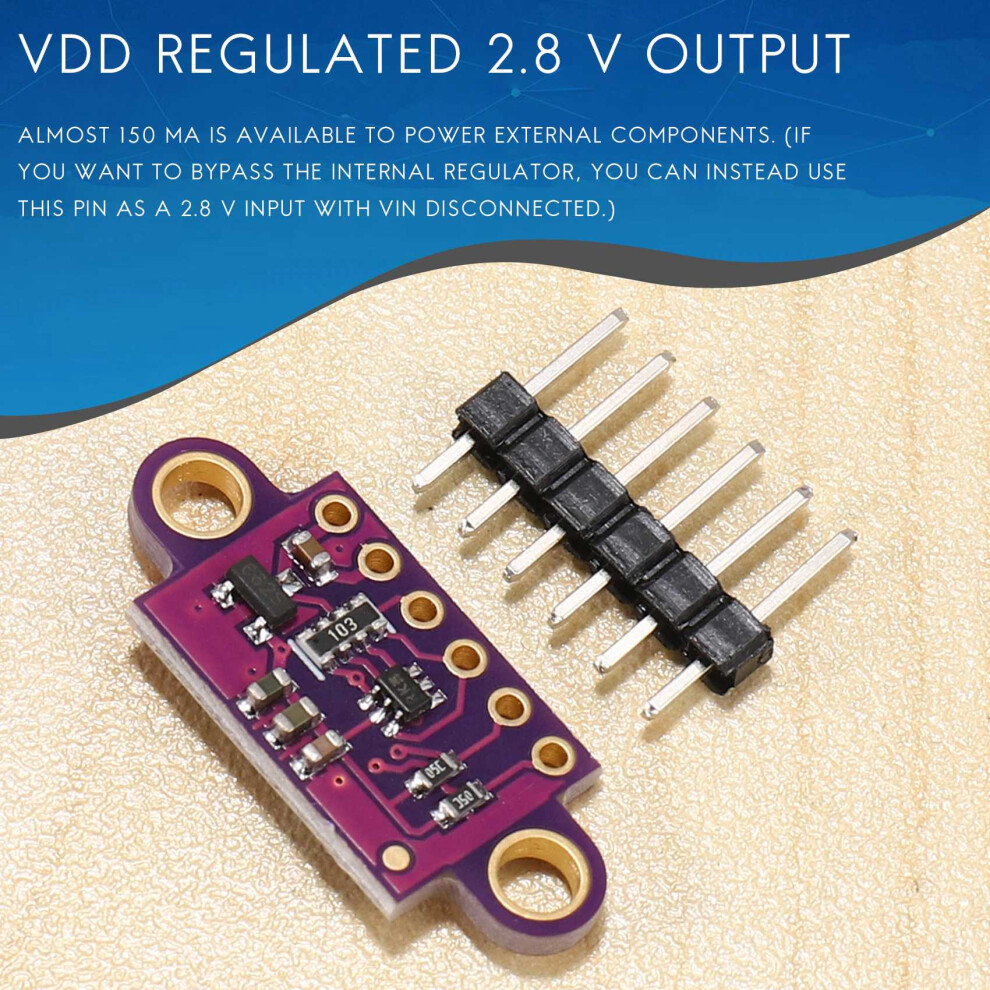

Saída regulada de 2,8 V. Quase 150 mA estão disponíveis para alimentar componentes externos. (Se você quiser ignorar o regulador interno, você pode usar este pino como uma entrada de 2,8 V com VIN desconectado.)
VIN Esta é a principal conexão de alimentação de 2,6 V a 5,5 V. Os deslocadores de nível SCL e SDA puxam as linhas I²C para este nível.
GND A conexão de aterramento (0 V) para sua fonte de alimentação. Sua fonte de controle I²C também deve compartilhar um aterramento comum com esta placa.

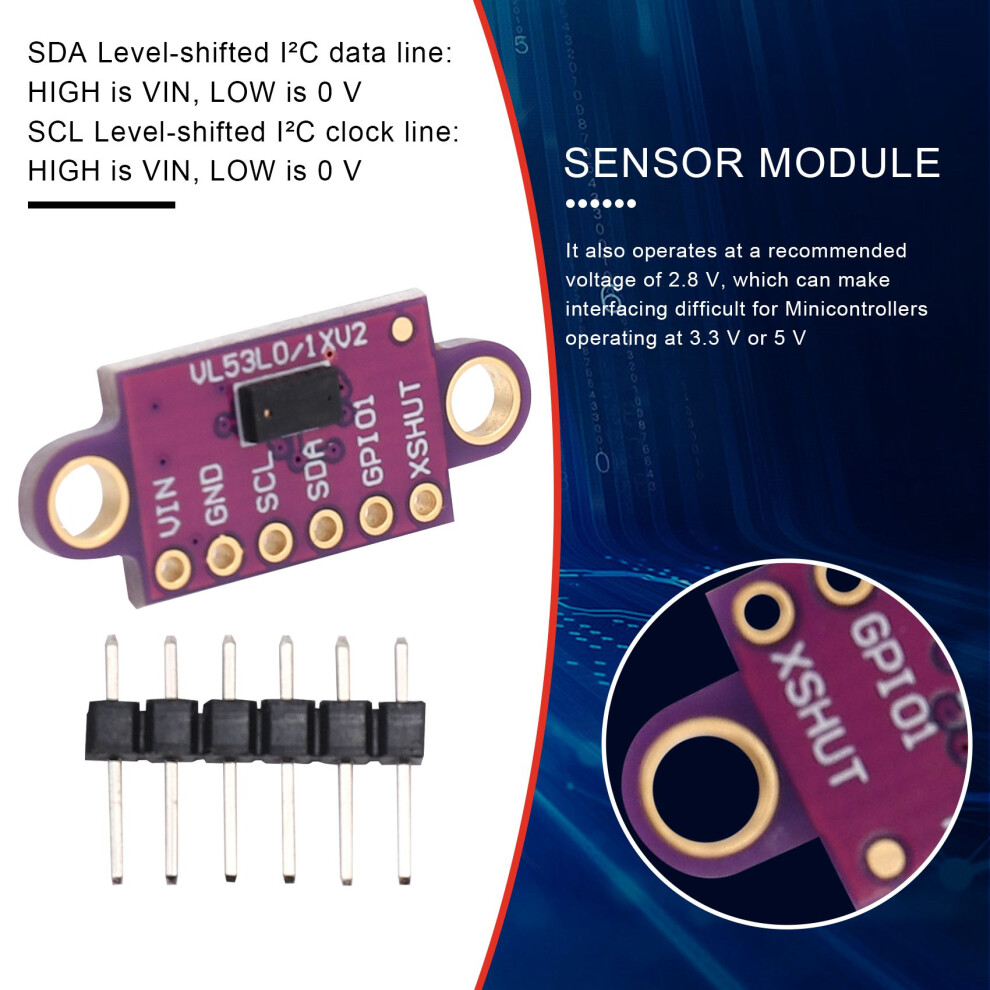

Linha de dados I²C deslocada por nível SDA: HIGH é VIN, LOW é 0 V
Linha de clock I²C deslocada por nível SCL: HIGH é VIN, LOW é 0 V
XSHUT Este pino é uma entrada de desligamento ativo-baixo; a placa o puxa para habilitar o sensor por padrão. Conduzir este pino para baixo coloca o sensor em espera de hardware. Esta entrada não é deslocada por nível.
Cor:
material: plástico
O pacote inclui:

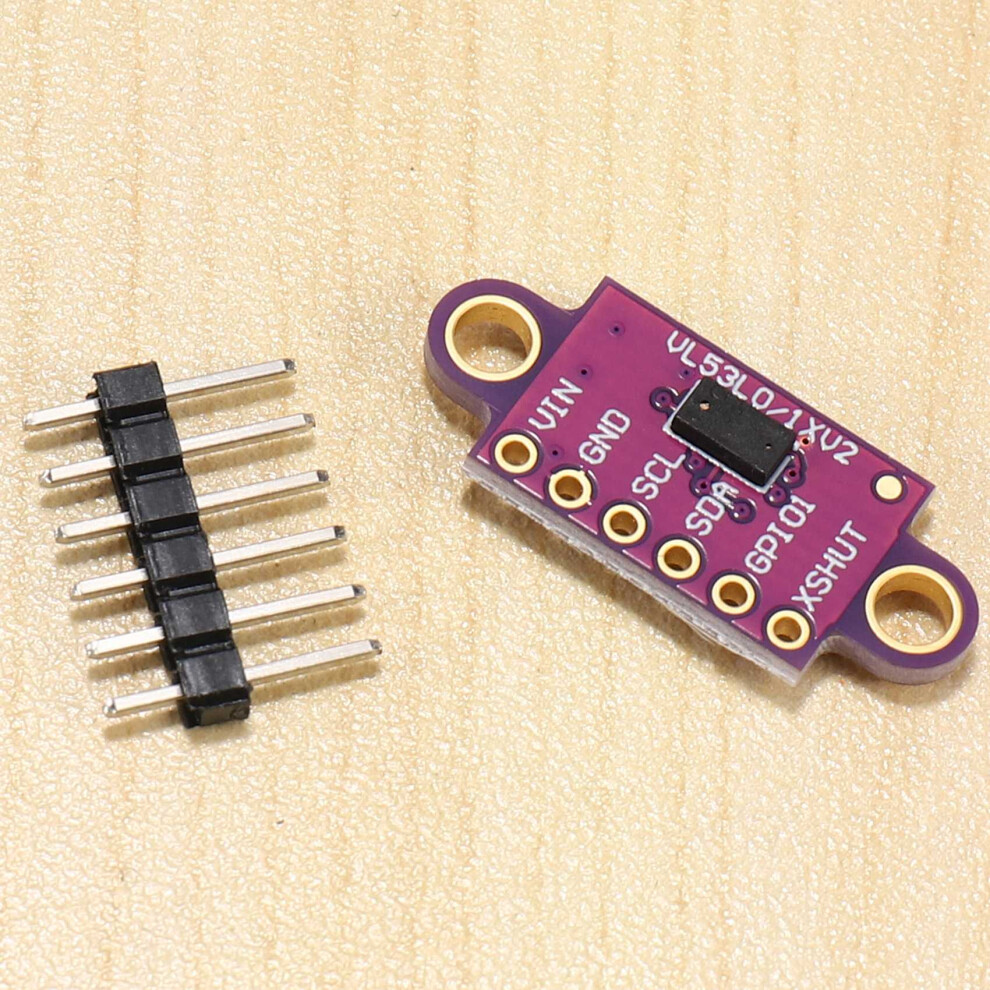

1 x -VL53L0XV2V L53L0X Sensor de Distância de Tempo de Voo
Nota: Luz e displays diferentes podem fazer com que a cor do item na imagem seja um pouco diferente da coisa real. O erro de medição permitido é de +/- 1-3cm.
