Sensor de distância de tempo de voo - Módulo VL53L0XV2

Descrição de Sensor de distância de tempo de voo - Módulo VL53L0XV2

Breakout do Sensor de Distância de Tempo de Voo - Módulo VL53L0XV2 para ; Este é um sistema de alcance de tempo de voo integrado em um módulo compacto. Esta placa é uma portadora para o , portanto, recomendamos a leitura cuidadosa da folha de dados (pdf de 1 MB) antes de usar este produto. O VL53L0 usa tecnologia para medir precisamente quanto tempo leva para pulsos emitidos de luz laser infravermelha atingirem o objeto mais próximo e serem refletidos de volta para um detector, portanto, pode ser considerado um sistema lidar minúsculo e independente. Esta medição de tempo de voo (TOF) permite determinar com precisão a distância absoluta até um alvo sem que a refletância do objeto influencie muito a medição. O sensor pode relatar distâncias de até 2 m (6,6 pés) com resolução de 1 mm, mas seu alcance efetivo e precisão (ruído) dependem fortemente das condições ambientais e das características do alvo, como refletância e tamanho, bem como da configuração do sensor. (A precisão do sensor é especificada para variar de +/-3% na melhor das hipóteses a mais de +/-10% em condições menos ideais.)
As medições de alcance estão disponíveis através da interface I²C (TWI) do sensor, que também é usada para configurar as definições do sensor, e o sensor fornece dois pinos adicionais: uma entrada de desligamento e uma saída de interrupção.

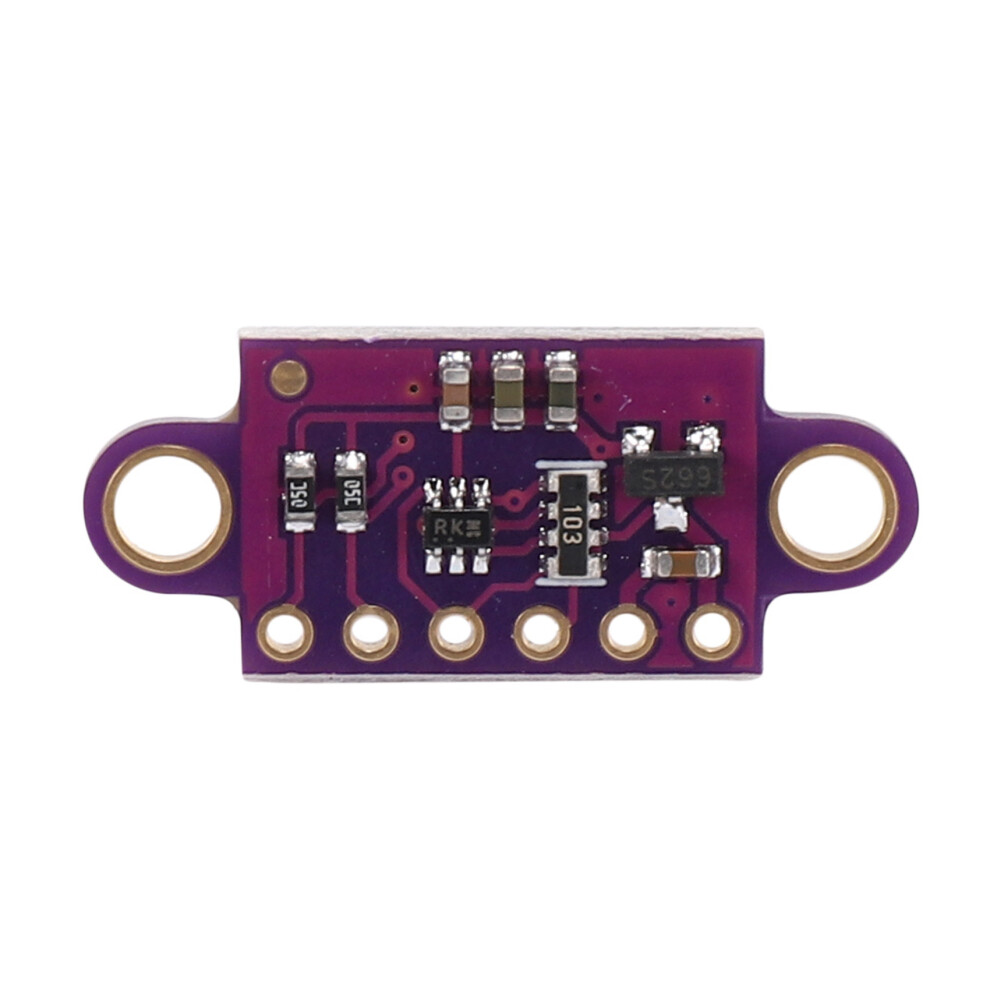

O é um ótimo CI, mas seu pequeno pacote LGA sem chumbo torna difícil para o estudante típico ou amador usar. Ele também opera em uma tensão recomendada de 2,8 V, o que pode dificultar a interface para Minicontroladores operando em 3,3 V ou 5 V. Nossa placa de breakout resolve esses problemas, tornando mais fácil começar a usar o sensor, mantendo o tamanho geral o menor possível.

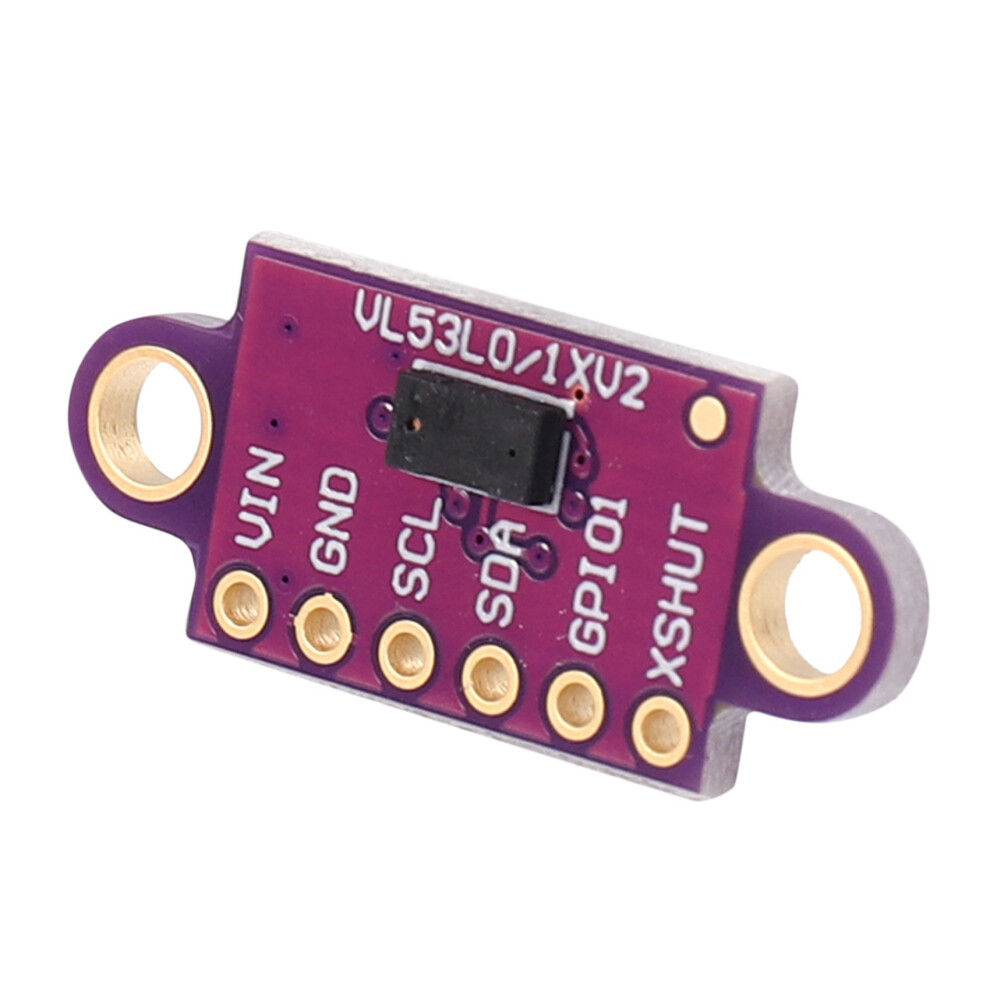

Descrição do PIN
Saída regulada de 2,8 V. Quase 150 mA estão disponíveis para alimentar componentes externos. (Se você quiser ignorar o regulador interno, você pode usar este pino como uma entrada de 2,8 V com VIN desconectado.)
VIN Esta é a principal conexão de alimentação de 2,6 V a 5,5 V. Os deslocadores de nível SCL e SDA puxam as linhas I²C para este nível.
GND A conexão de aterramento (0 V) para sua fonte de alimentação. Sua fonte de controle I²C também deve compartilhar um aterramento comum com esta placa.
Linha de dados I²C deslocada por nível SDA: HIGH é VIN, LOW é 0 V
Linha de clock I²C deslocada por nível SCL: HIGH é VIN, LOW é 0 V
XSHUT Este pino é uma entrada de desligamento ativo-baixo; a placa o puxa para habilitar o sensor por padrão. Conduzir este pino para baixo coloca o sensor em espera de hardware. Esta entrada não é deslocada por nível.
Cor:
Material: plástico

O pacote inclui:

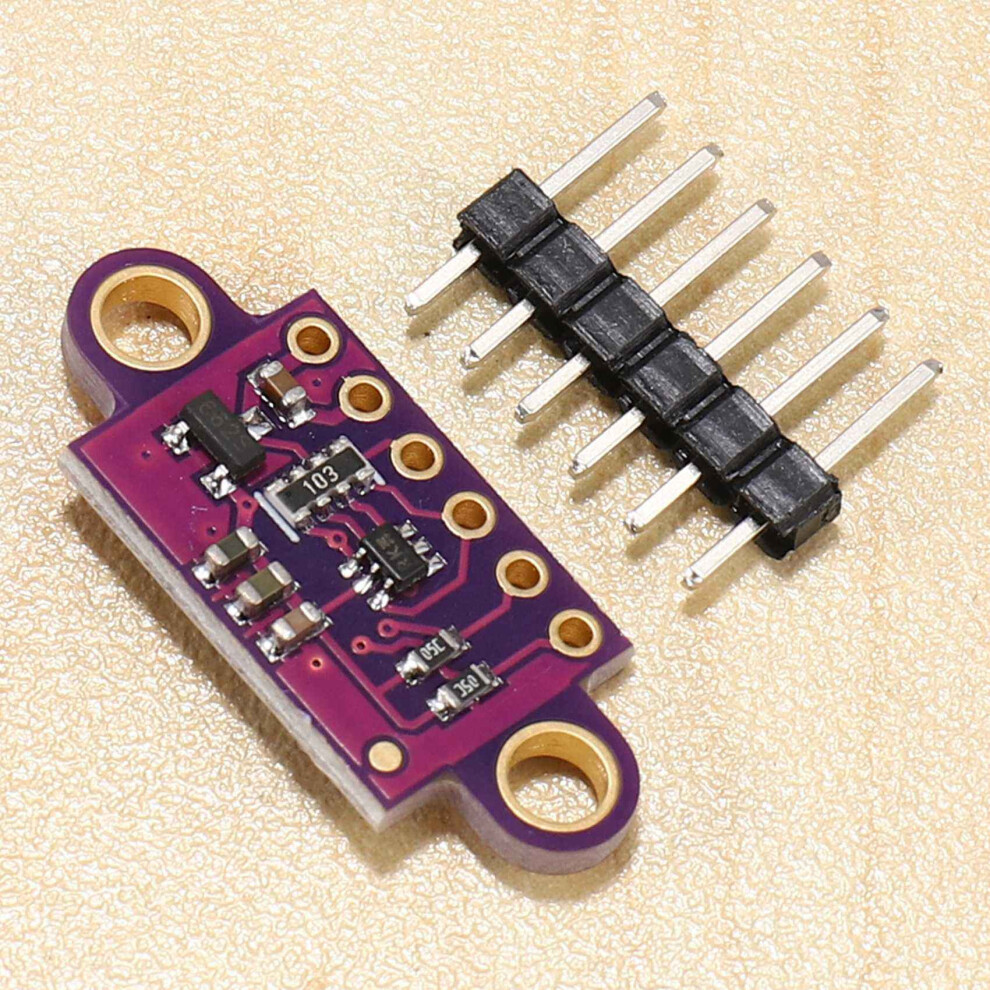

4 x Sensores de Distância de Tempo de Voo -VL53L0XV2V L53L0X

Apenas o conteúdo da embalagem acima, outros produtos não estão incluídos.
Observação: O reflexo da luz e diferentes monitores podem fazer com que a cor do item na imagem seja ligeiramente diferente da cor real. O erro de medição permitido é de +/- 1-3 cm.
