Sensor de distância de tempo de voo VL53L0X - Módulo VL53L0XV2 para

Descrição de Sensor de distância de tempo de voo VL53L0X - Módulo VL53L0XV2 para

Breakout do Sensor de Distância de Tempo de Voo VL53L0X - Módulo VL53L0XV2 para ; O VL53L0X é um sistema de medição de tempo de voo integrado em um módulo compacto. Esta placa é um suporte para o VL53L0X, portanto, recomendamos a leitura cuidadosa da ficha técnica do VL53L0X (PDF de 1 MB) antes de usar este produto. O VL53L0 utiliza tecnologia para medir com precisão o tempo que os pulsos de luz laser infravermelha emitidos levam para atingir o objeto mais próximo e serem refletidos de volta para um detector, podendo ser considerado um sistema lidar minúsculo e independente. Essa medição de tempo de voo (TOF) permite determinar com precisão a distância absoluta até um alvo sem que a refletância do objeto influencie significativamente a medição.
O sensor pode reportar distâncias de até 2 m (6,6 pés) com resolução de 1 mm, mas seu alcance efetivo e precisão (ruído) dependem fortemente das condições ambientais e das características do alvo, como refletância e tamanho, bem como da configuração do sensor. (A precisão do sensor é especificada para variar de +/-3% na melhor das hipóteses a mais de +/-10% em condições menos ideais.)

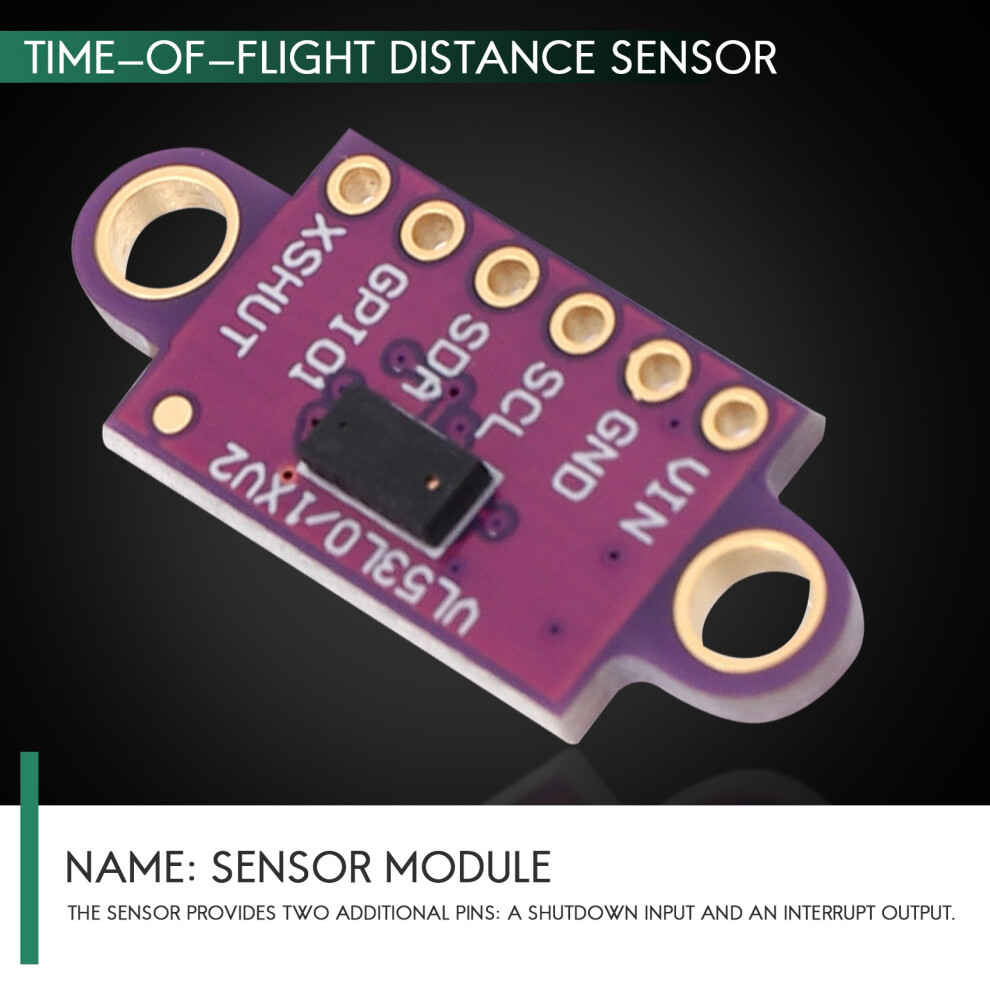

Medições de alcance estão disponíveis através da interface I²C (TWI) do sensor, que também é usada para configurar as definições do sensor, e o sensor fornece dois pinos adicionais: uma entrada de desligamento e uma saída de interrupção.
O VL53L0X é um ótimo CI, mas seu pequeno encapsulamento LGA sem fio torna-o difícil para o estudante típico ou amador usar. Ele também opera em uma tensão recomendada de 2,8 V, o que pode dificultar a interface para minicontroladores operando em 3,3 V ou 5 V. Nossa placa de breakout resolve esses problemas, tornando mais fácil começar a usar o sensor, ao mesmo tempo em que mantém o tamanho geral o menor possível.

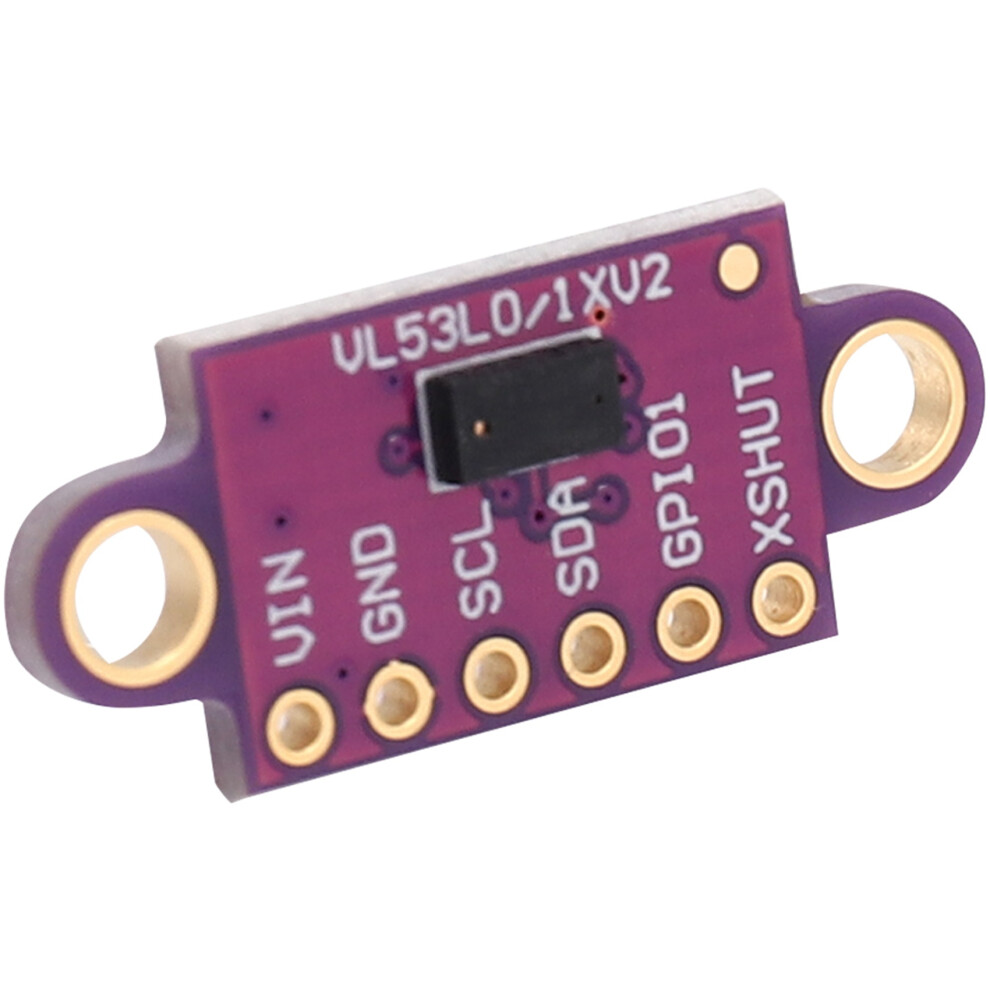

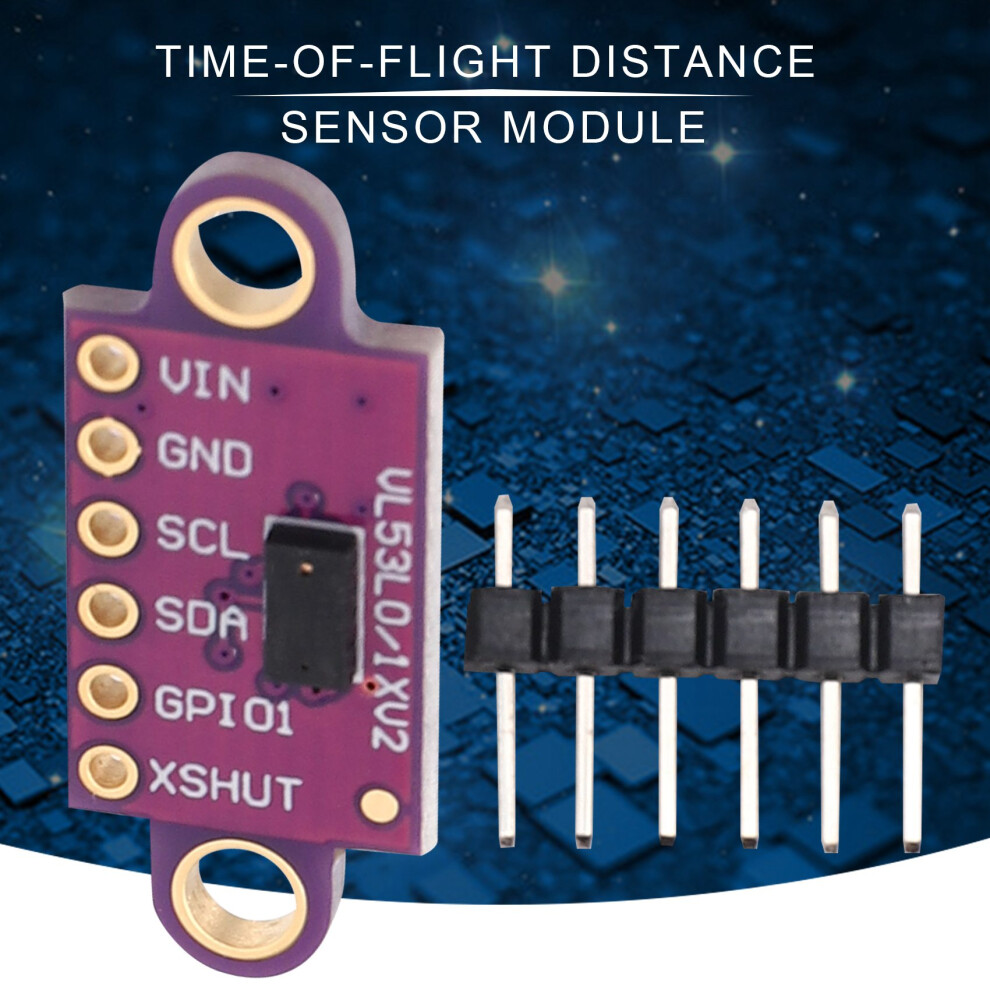

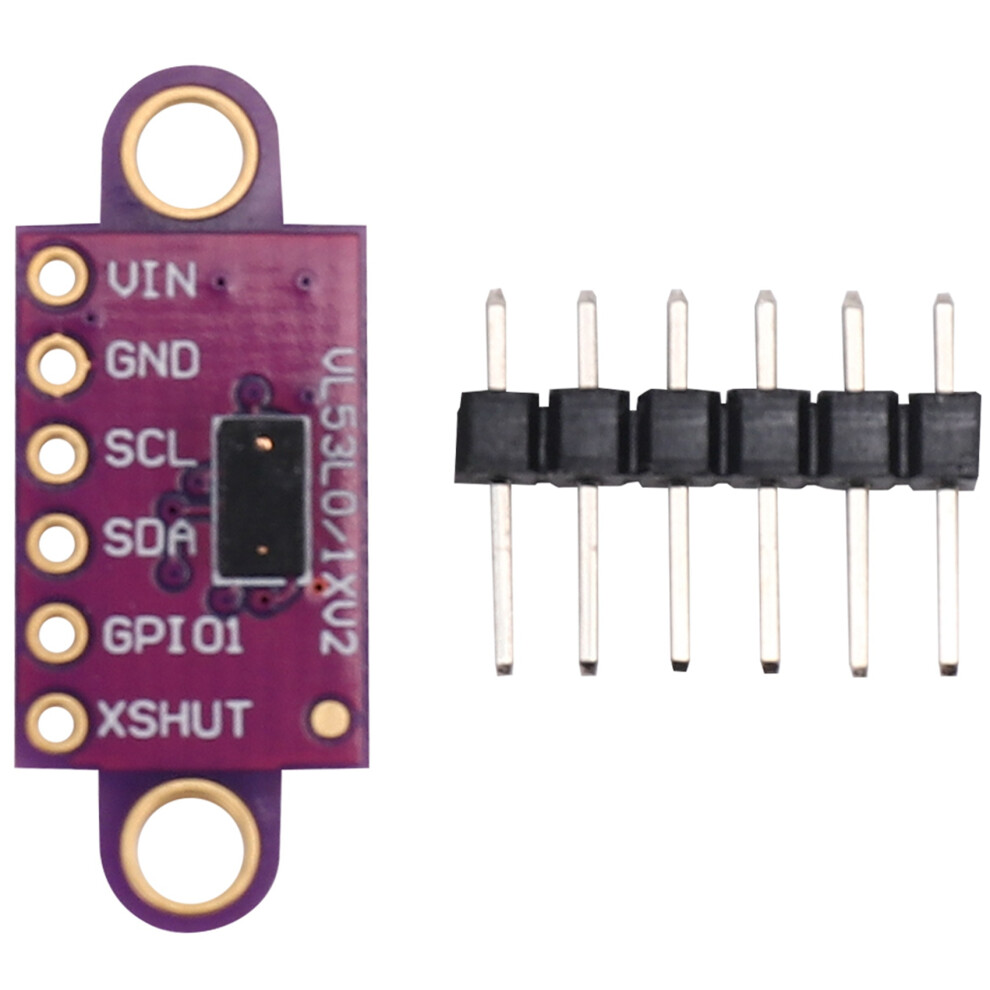

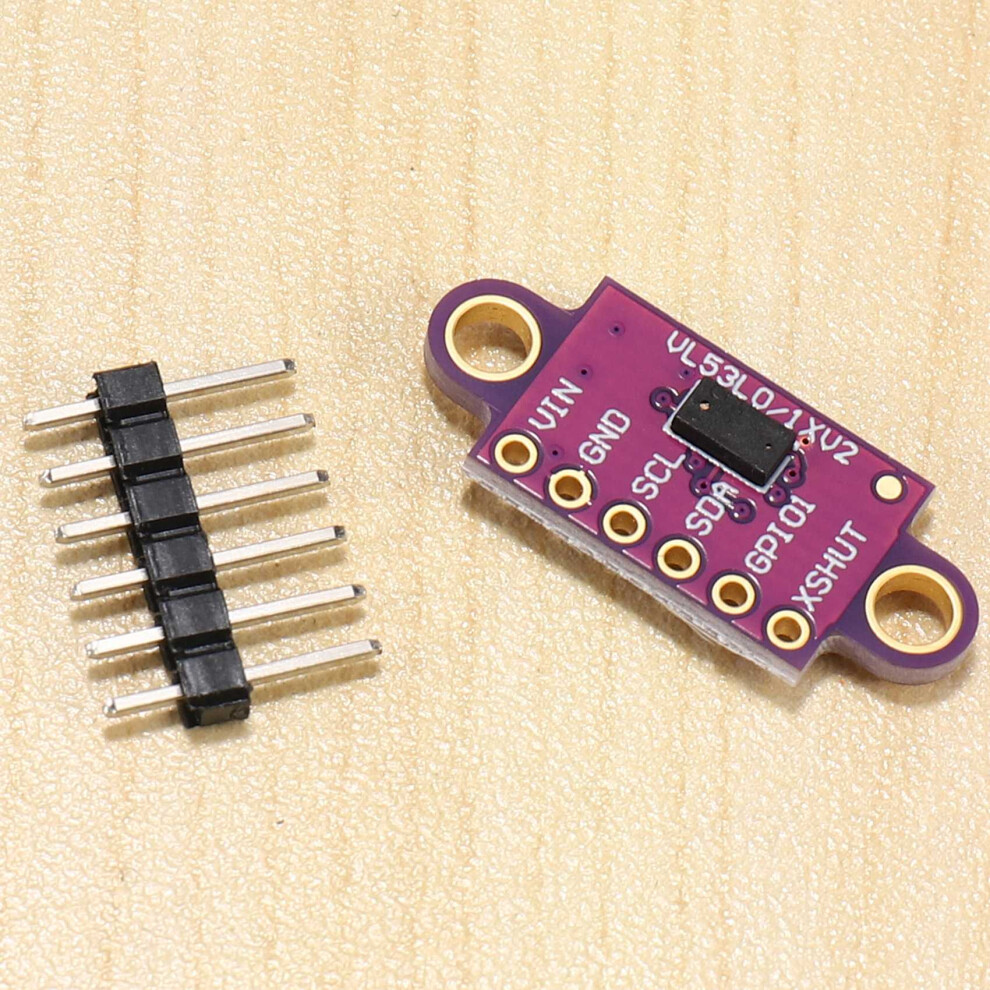

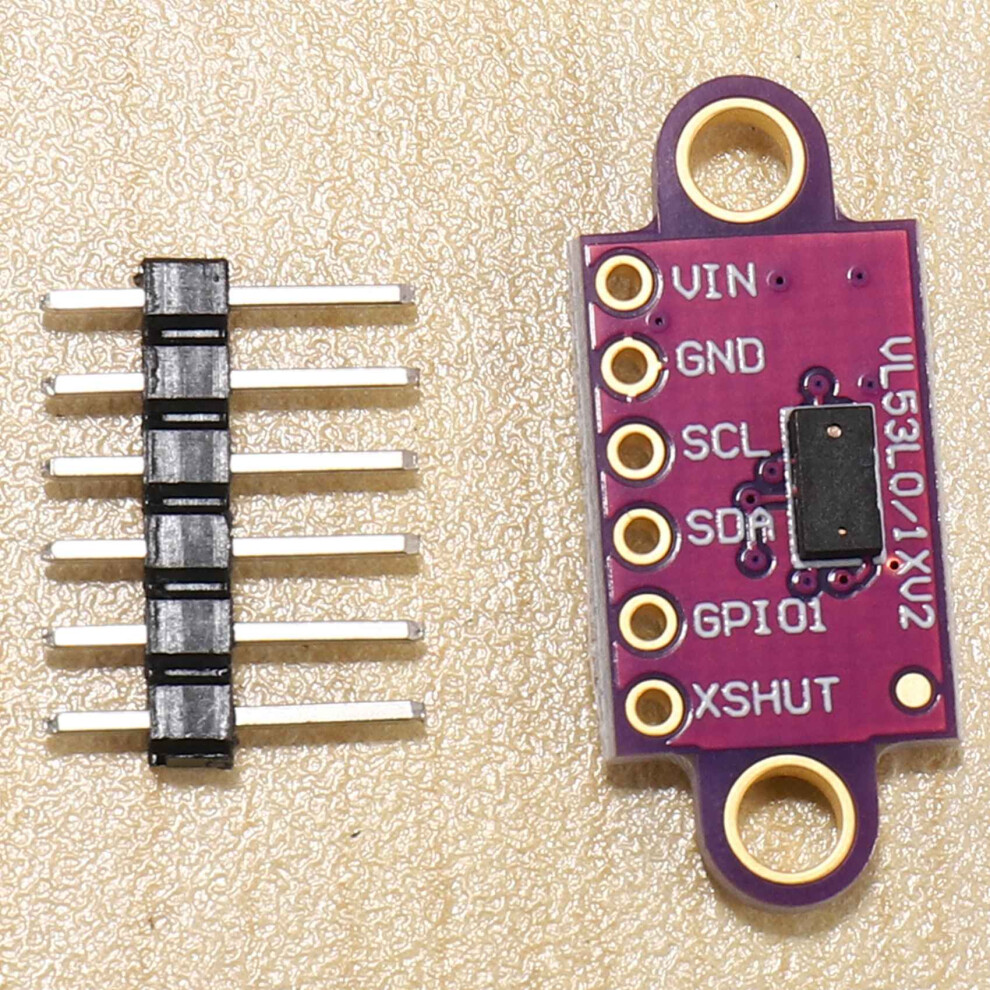

PIN Descrição

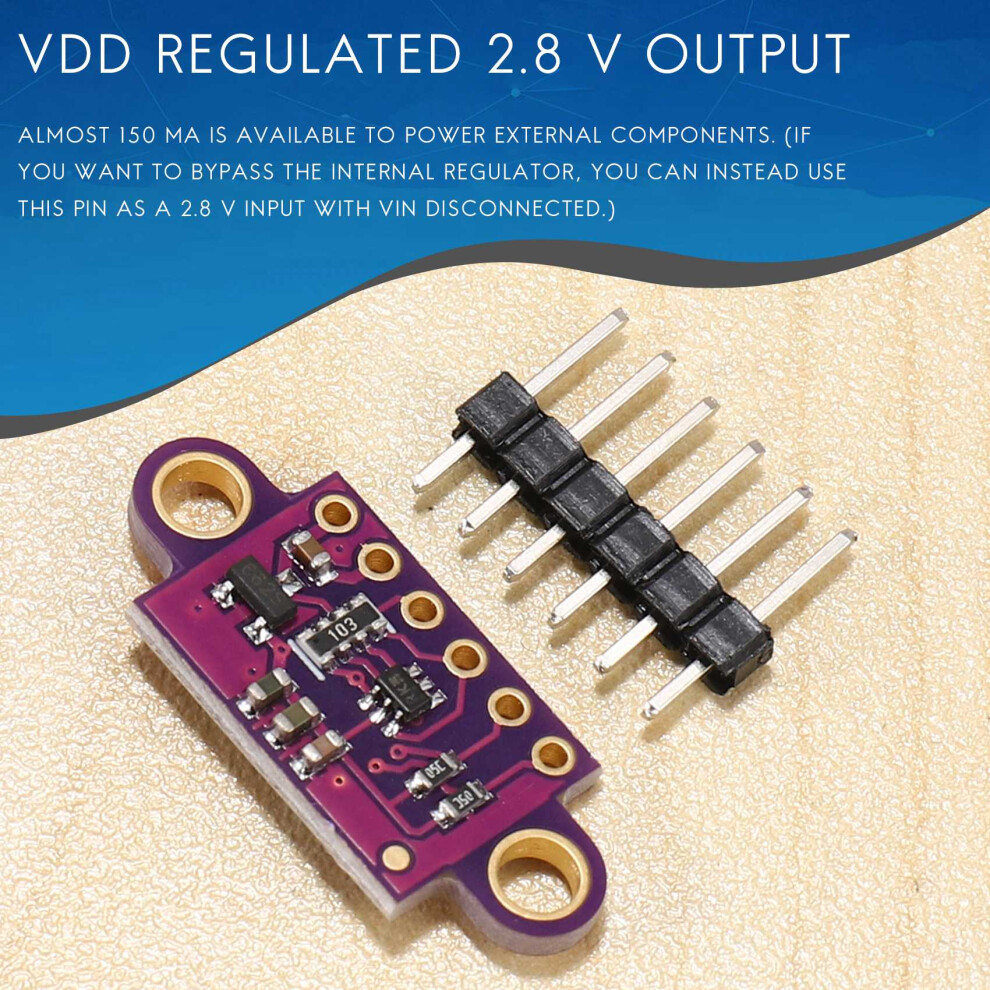

Saída regulada de 2,8 V. Quase 150 mA estão disponíveis para alimentar componentes externos. (Se você quiser ignorar o regulador interno, pode usar este pino como uma entrada de 2,8 V com VIN desconectado.)
VIN Esta é a principal conexão de alimentação de 2,6 V a 5,5 V. Os deslocadores de nível SCL e SDA puxam as linhas I²C para este nível.
GND A conexão de aterramento (0 V) para sua fonte de alimentação. Sua fonte de controle I²C também deve compartilhar um aterramento comum com esta placa.

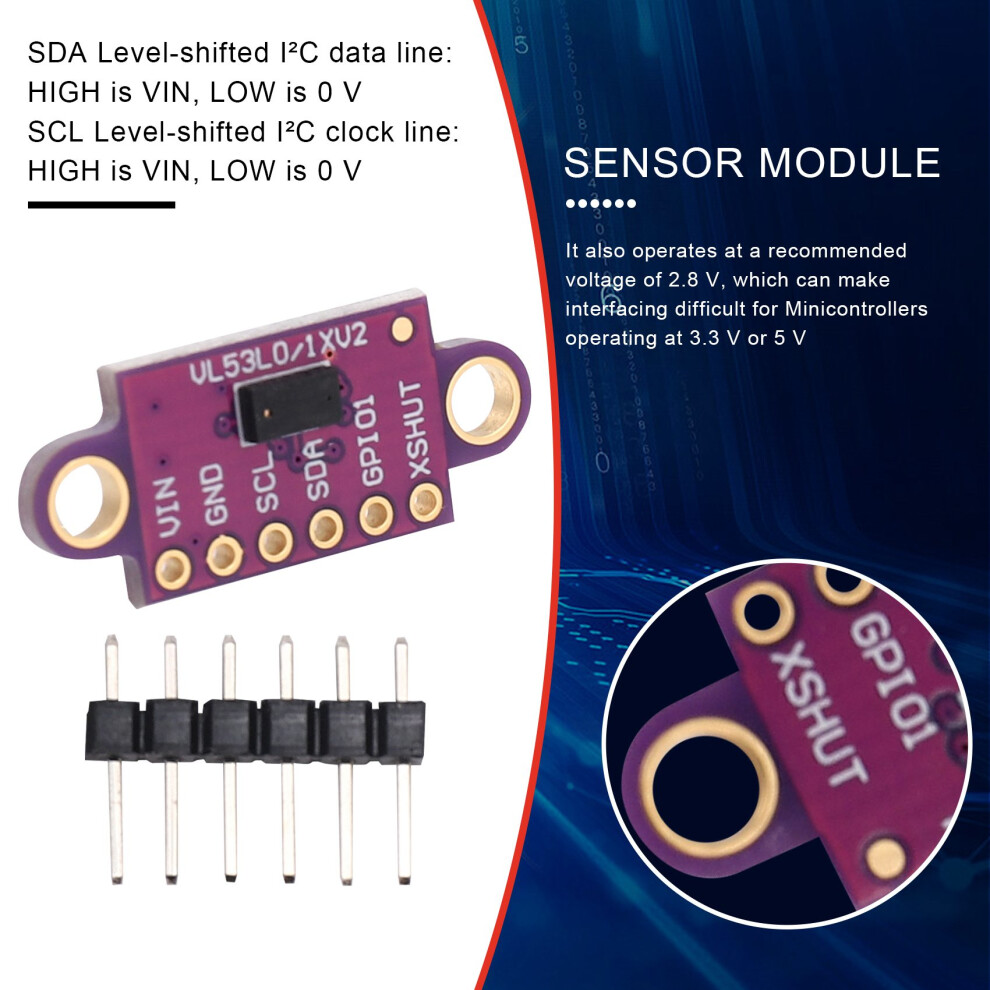

Linha de dados I²C com deslocamento de nível SDA: ALTO é VIN, BAIXO é 0 V
Linha de clock I²C com deslocamento de nível SCL: ALTO é VIN, BAIXO é 0 V
XSHUT Este pino é uma entrada de desligamento ativo-baixo; a placa o puxa para habilitar o sensor por padrão. Conduzir este pino para baixo coloca o sensor em espera de hardware. Esta entrada não é deslocada de nível.
Cor:
Material: plástico
O pacote inclui:
1 x -VL53L0XV2V L53L0X Sensor de distância de tempo de voo
Observação: a luz e as diferentes telas podem fazer com que a cor do item na imagem seja um pouco diferente da coisa real. O erro de medição permitido é de +/- 1-3 cm.
