Sensor de Trackball BlackBerry Mouse Trackball Sensor de efeito Hall

Descrição de Sensor de Trackball BlackBerry Mouse Trackball Sensor de efeito Hall

1. Sensor de Trackball Blackberry, Módulo de Trackball 360
2. VCC usa fonte de alimentação de 3,3 V ou 5 V
3. As quatro direções de cima, baixo, esquerda e direita e o botão no meio podem ser combinados para identificação.
4. Quatro tipos de luzes LED: vermelho, verde, azul e branco, que podem ser controlados separadamente
5. Tamanho 20X28 mm, uso portátilInstruções de uso
1. Conecte à placa de desenvolvimento por meio do cabeçalho de 11 pinos. Vcc pode ser 5 V ou 3,3 V.
2. Fon para cima para baixo esquerda esquerda Rig direita SW1 botão do meio. Esses 5 pinos como entradas principais e são conectados ao microcontrolador
3. Vermelho vermelho verde azul azul branco. Esses 4 pinos são usados como saída do microcontrolador. A luz de alto nível está desligada e a luz de baixo nível está acesa.
4. Após a conexão, escreva um programa em sua própria placa de desenvolvimento.
Visão geral

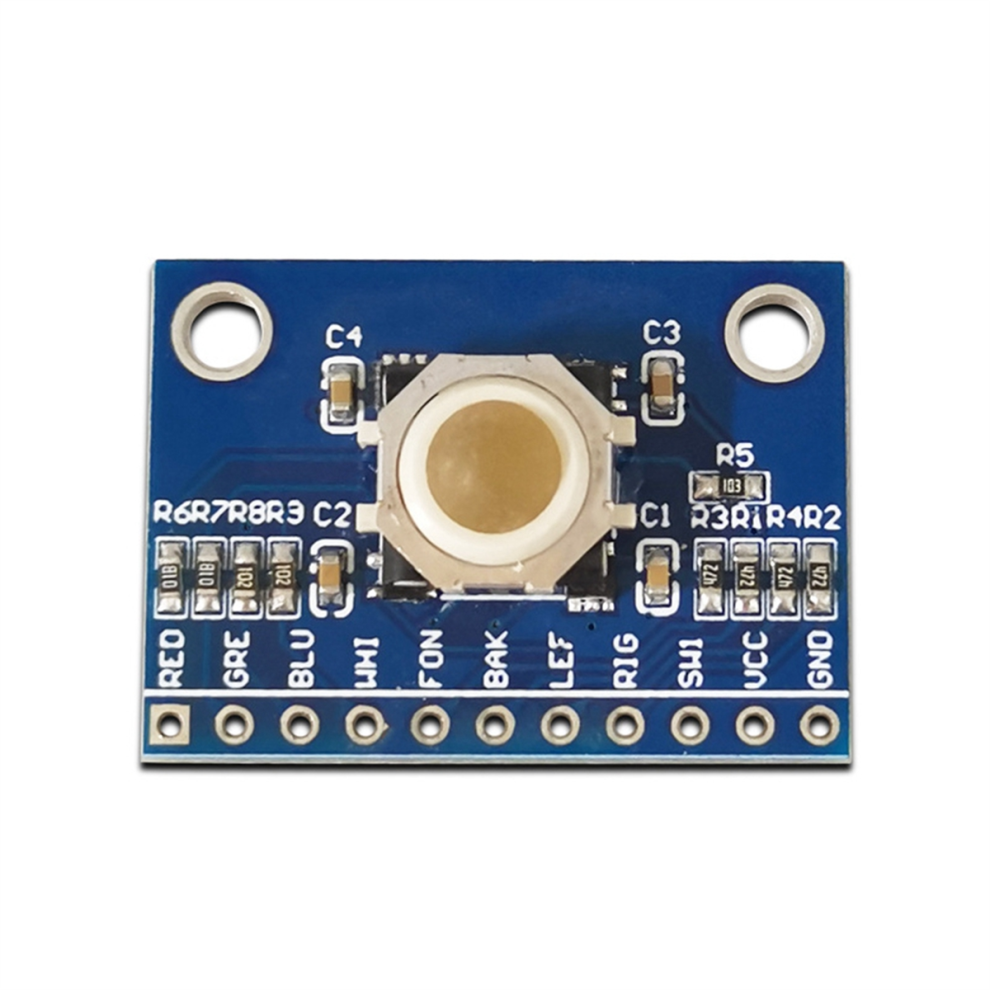

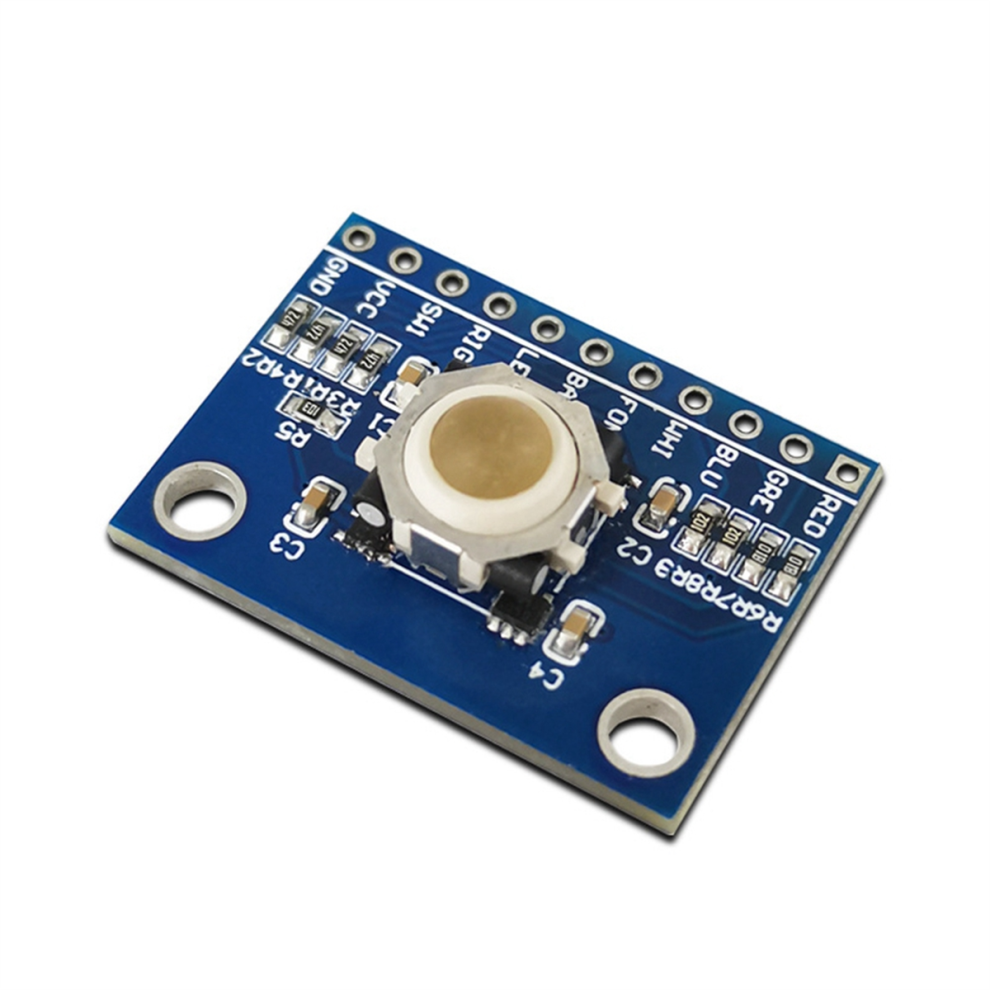

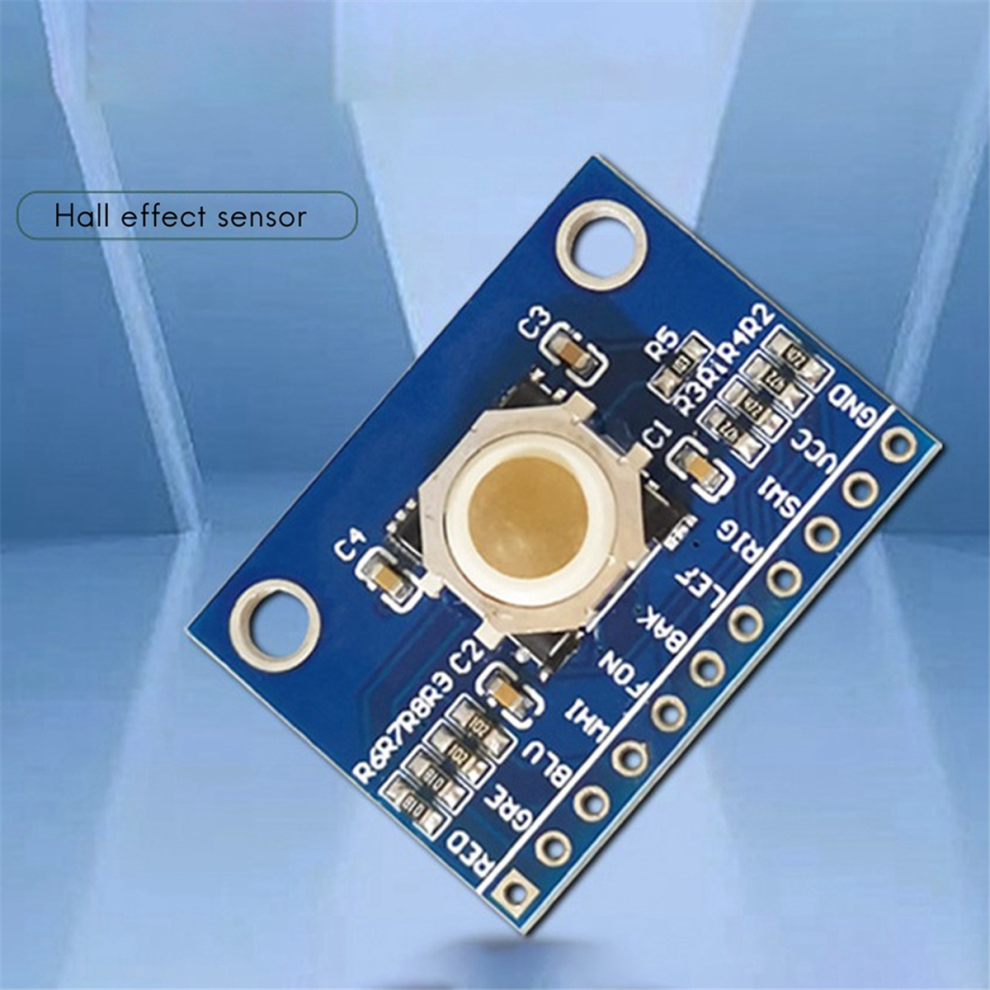

O módulo Trackball é projetado e fabricado usando o Blackberry Trackball. O módulo pode acionar os eixos rotativos nas direções X e Y por meio do movimento do rolo. Ele gira através dos ímãs magnetizados multipolos fixados nos eixos rotativos e envia sinais para os elementos Smd Hall correspondentes para determinar a trajetória do movimento. . Um pequeno interruptor SMD também foi projetado abaixo do Trackball para facilitar aos usuários o acionamento de eventos ou seleções de "clique".
Observação: lotes diferentes podem ter diferenças na aparência do produto, cor e caracteres impressos, o que não afeta o uso
Cor: conforme mostrado
Material: PCB + plástico + metalConteúdo do pacote:

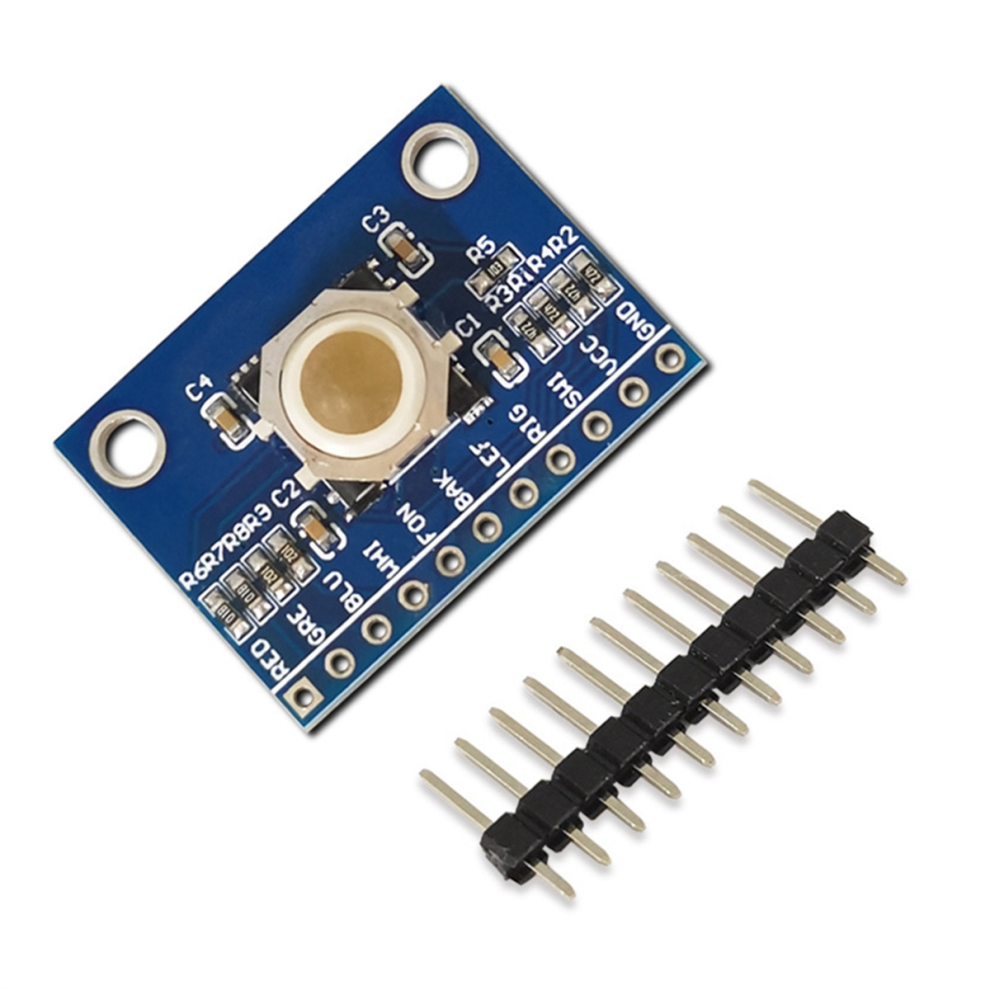

1 x módulo sensor de trackball Blackberry
1 x fileira única de pinos (11 pinos)Somente o conteúdo do pacote acima, outros produtos não estão incluídos.
Observação: o reflexo da luz e diferentes exibições podem fazer com que a cor do item na imagem seja um pouco diferente da coisa real. O erro de medição permitido é de +/- 1-3 cm.
