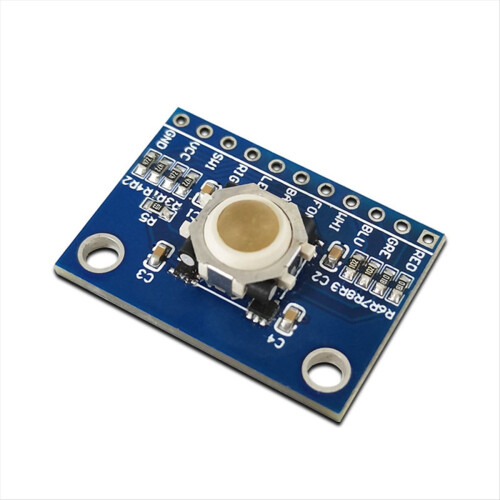

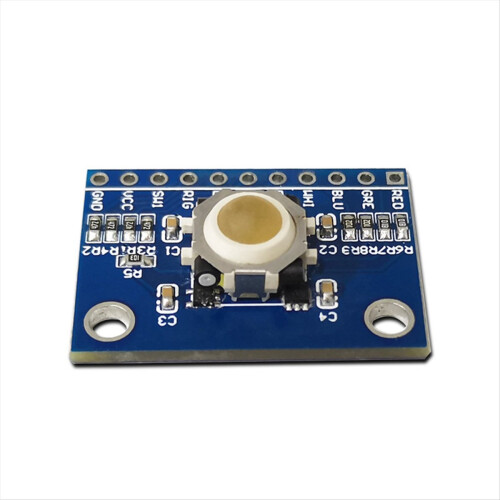

Sensor de Trackball BlackBerry Mouse Trackball Sensor de Efeito Hall

Descrição de Sensor de Trackball BlackBerry Mouse Trackball Sensor de Efeito Hall

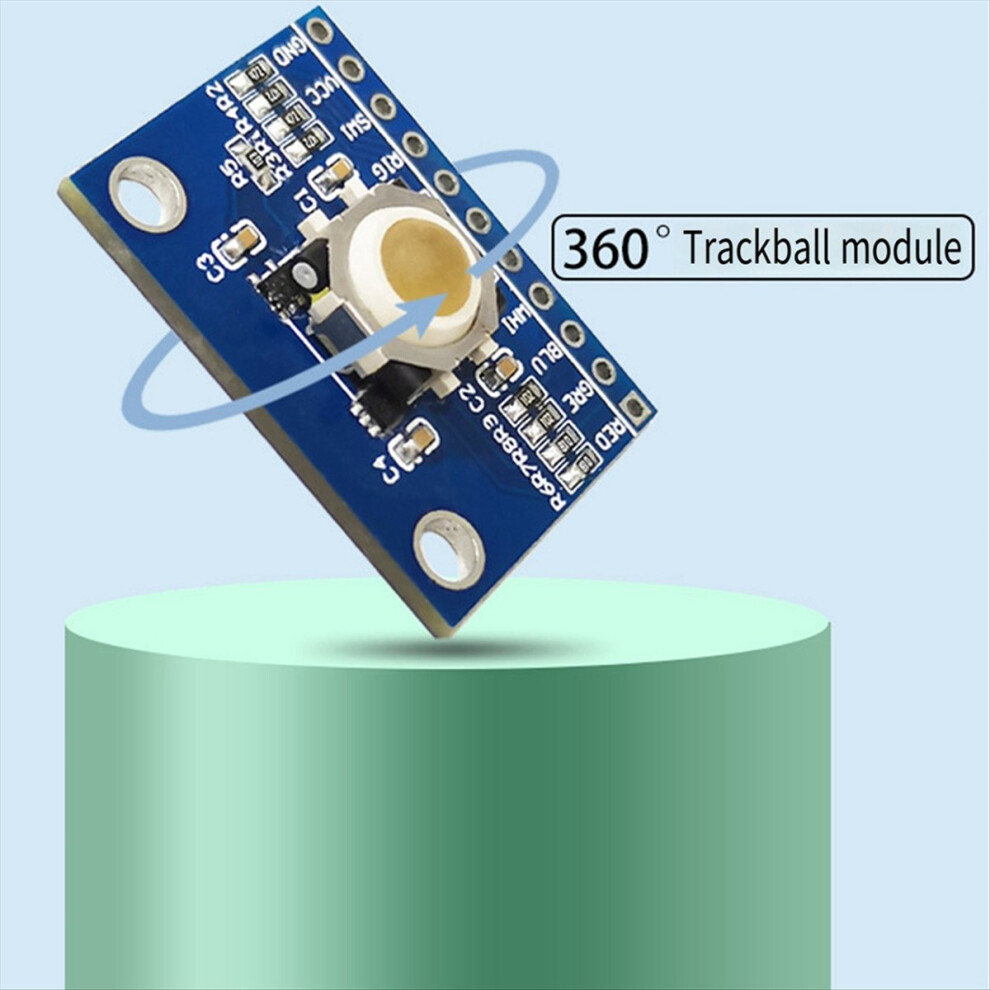

1. Sensor de Trackball Blackberry, Módulo de Trackball 360
2. VCC usa fonte de alimentação de 3,3 V ou 5 V
3. As quatro direções de cima, baixo, esquerda e direita e o botão no meio podem ser combinados para identificação.
4. Quatro tipos de luzes LED: vermelho, verde, azul e branco, que podem ser controlados separadamente
5. Tamanho 20X28 mm, uso portátil

Instruções de uso

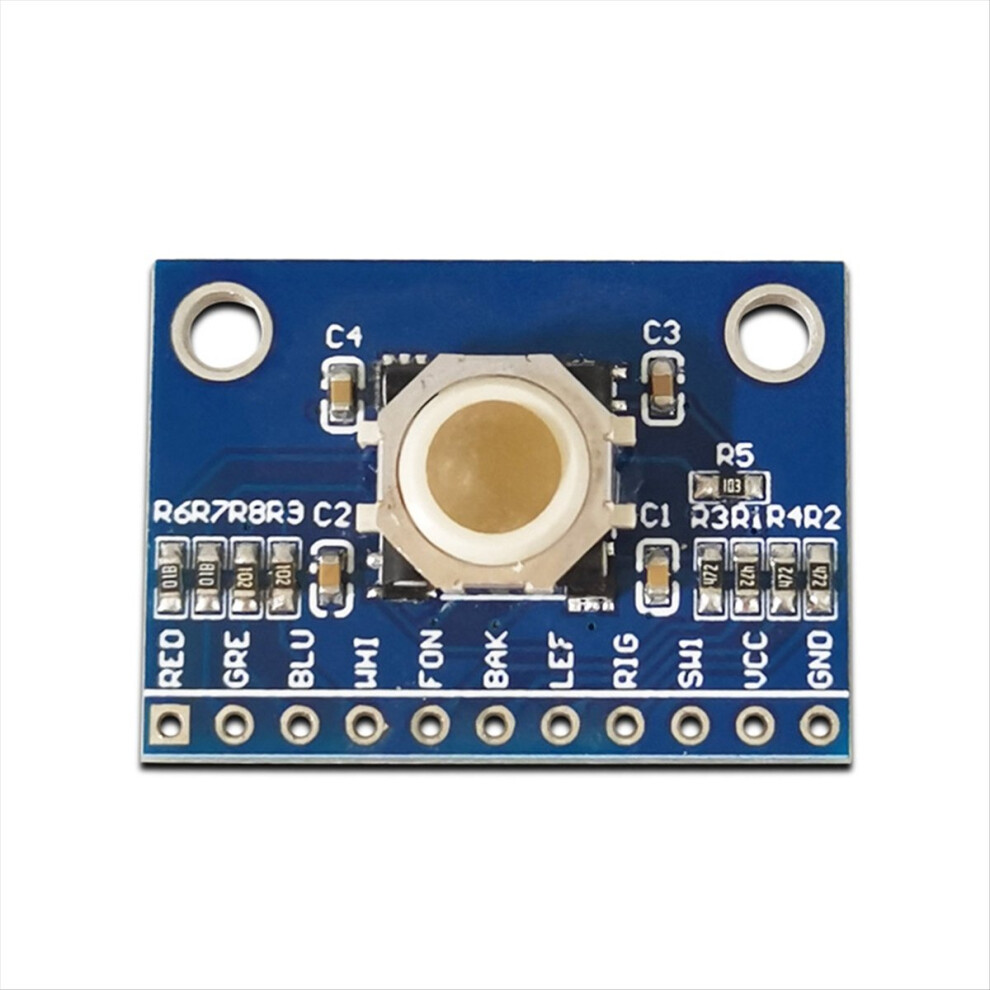

1. Conecte à placa de desenvolvimento através do cabeçalho de 11 pinos. VCC pode ser de 5 V ou 3,3 V.
2. Fon cima baixo esquerda esquerda equipamento direita SW1 botão do meio. Esses 5 pinos como entradas principais e são conectados ao microcontrolador
3. Vermelho vermelho verde azul azul branco. Esses 4 pinos são usados como saída do microcontrolador. A luz de nível alto está apagada e a luz de nível baixo está acesa.
4. Após a conexão, escreva um programa em sua própria placa de desenvolvimento.
Visão geral

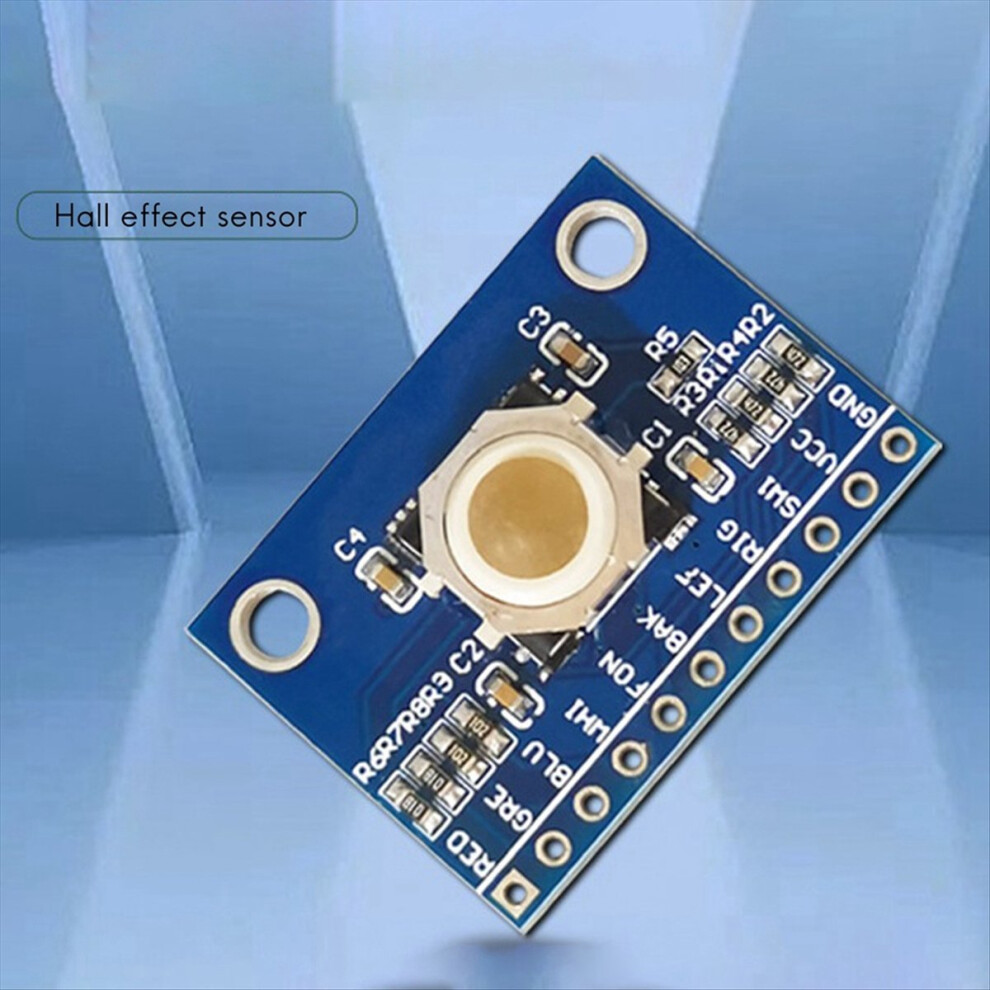

O módulo Trackball foi projetado e fabricado utilizando o Trackball do BlackBerry. O módulo pode acionar os eixos rotativos nas direções X e Y por meio do movimento do rolo. Ele gira através dos ímãs magnetizados multipolares fixados nos eixos rotativos e envia sinais aos elementos SMD Hall correspondentes para determinar a trajetória do movimento. Um pequeno interruptor SMD também foi projetado abaixo do trackball para facilitar aos usuários o acionamento de eventos ou a seleção de "cliques".
Observação: Lotes diferentes podem apresentar diferenças na aparência, cor e caracteres impressos do produto, o que não afeta o uso.
Cor: Como mostrado.
Material: PCB + Plástico + Metal.

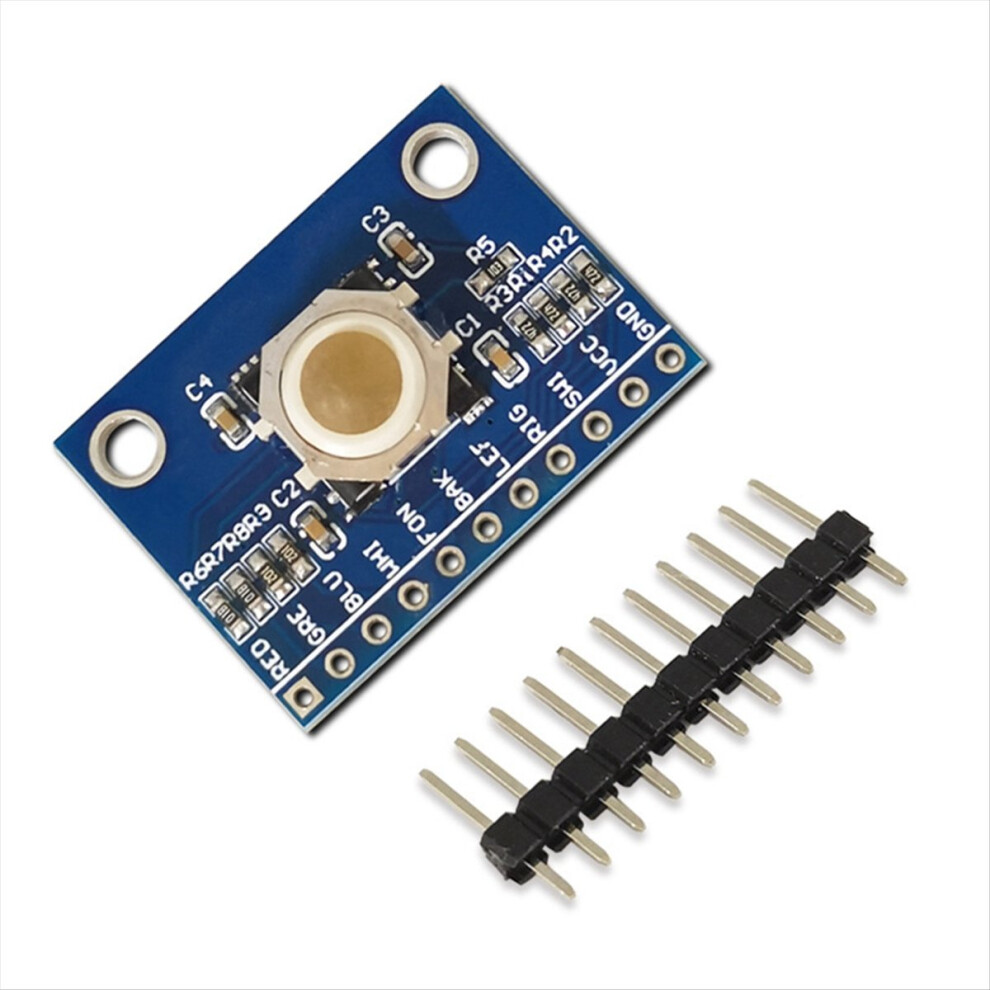

Conteúdo da embalagem:
1 x Módulo Sensor Trackball Blackberry.
1 x Linha Única de Pinos (11 Pinos).

Apenas o conteúdo da embalagem acima; outros produtos não estão incluídos.
Observação: O reflexo da luz e diferentes displays podem fazer com que a cor do item na imagem seja um pouco diferente da cor real. O erro de medição permitido é de +/- 1-3 cm.
