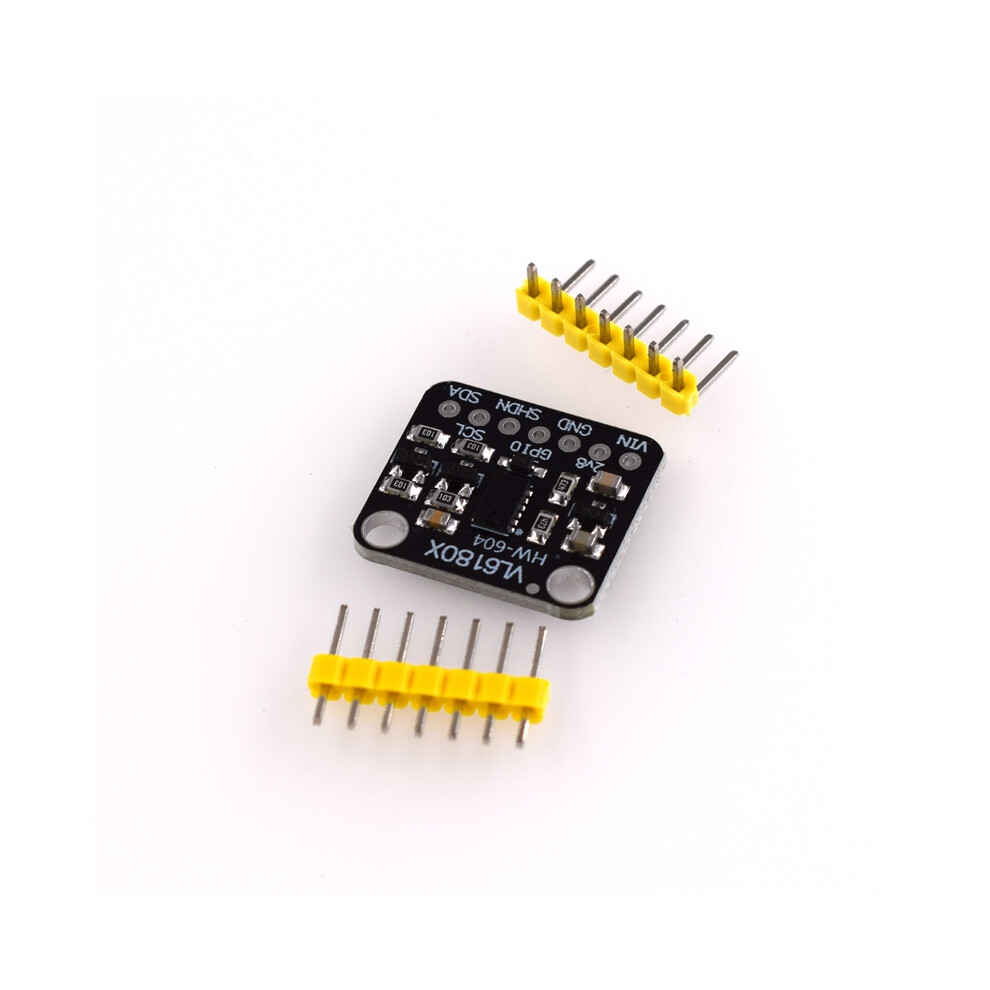

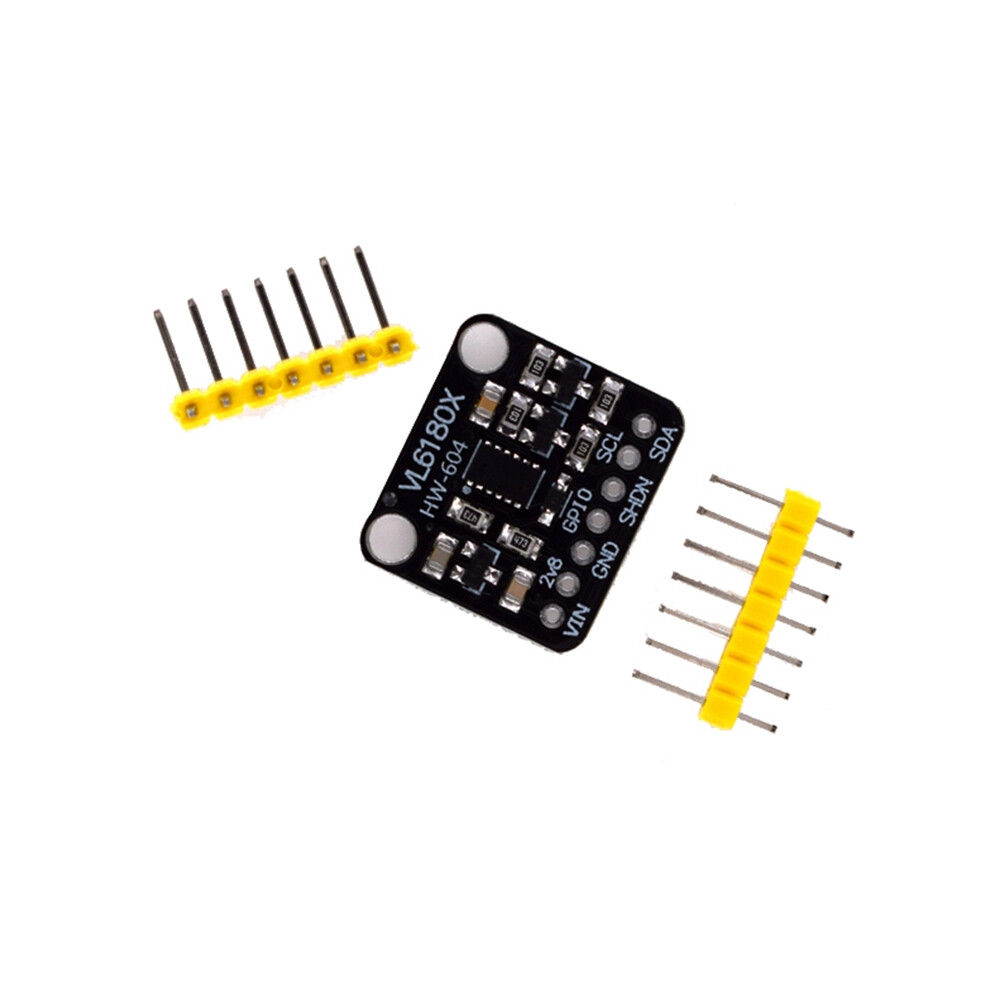

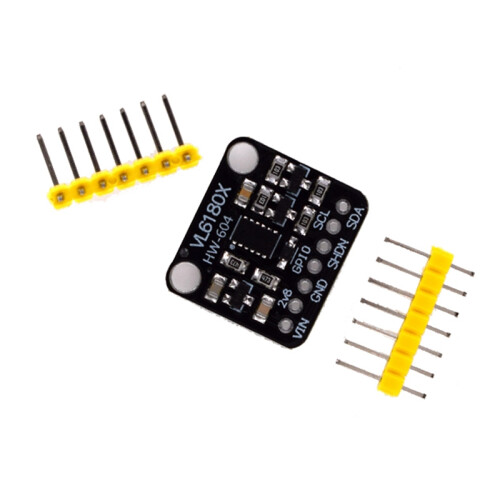

VL6180 VL6180X Range Finder Optical Ranging Sensor Module

Descrição de VL6180 VL6180X Range Finder Optical Ranging Sensor Module

O módulo optoeletrônico três em um VL6180x fonte de emissão de superfície de cavidade vertical infravermelha IR VSEL (emissão de superfície de cavidade vertical), sensor de proximidade e sensor de luz (ALS).
O módulo VL6180X implementa um sensor de proximidade com o princípio de medição de tempo de voo (ToF); O VL6180X inclui um conjunto de detectores SPAD que detecta o momento em que um único fóton é transferido do alvo para o alvo e de volta para o módulo, calculado em combinação com a amplitude. A distância real, independentemente da refletividade do objeto, essa capacidade real de medição de distância também pode produzir um controle de gesto unidimensional simples, confiável.
O sensor de luz também possui alta sensibilidade e precisão sob luz ultrabaixa, ampla faixa dinâmica de detecção e saída corrigida de luz (Lux). Todos os componentes usados para suportar sensores de proximidade e sensores de luz são integrados em um módulo óptico empacotado. O design incorporado pode ser concluído sem a necessidade de um espaçador mecânico ou um de lente adicional.
Parâmetros do produto: Comprimento de infravermelho: 850 nm; Interface de comunicação: IIC (400 kHz), endereço 0x29 (7 bits), dois GPIO programáveis; Temperatura de trabalho perfeito: -10 ~ 60 Celsius; Faixa de alcance: 0 a 100 mm 13 mm Sob certos condições externas, como 100 mm em ambientes escuros; Derivação de temperatura: 9 ~ 15 mm Desvio de tensão: 3 ~ 5 mmTempo de conversão: 15 ms Faixa de luz : 1 ~ 100 kLux Saída de 16 bits Faixa de ganho de luz : 1 a 40 (oito) Sensibilidade à luz : 0,36 Lux / contagem (535 nm LED @ 1 kLux. Medido @ ganho 20)
Resposta do ângulo: 42 graus
de linearidade: 5% (1-300 Lux), 10% (300 a 7500 Lux)
de ganho: 1% (ganho 20), 7% (ganho de 1 a10)

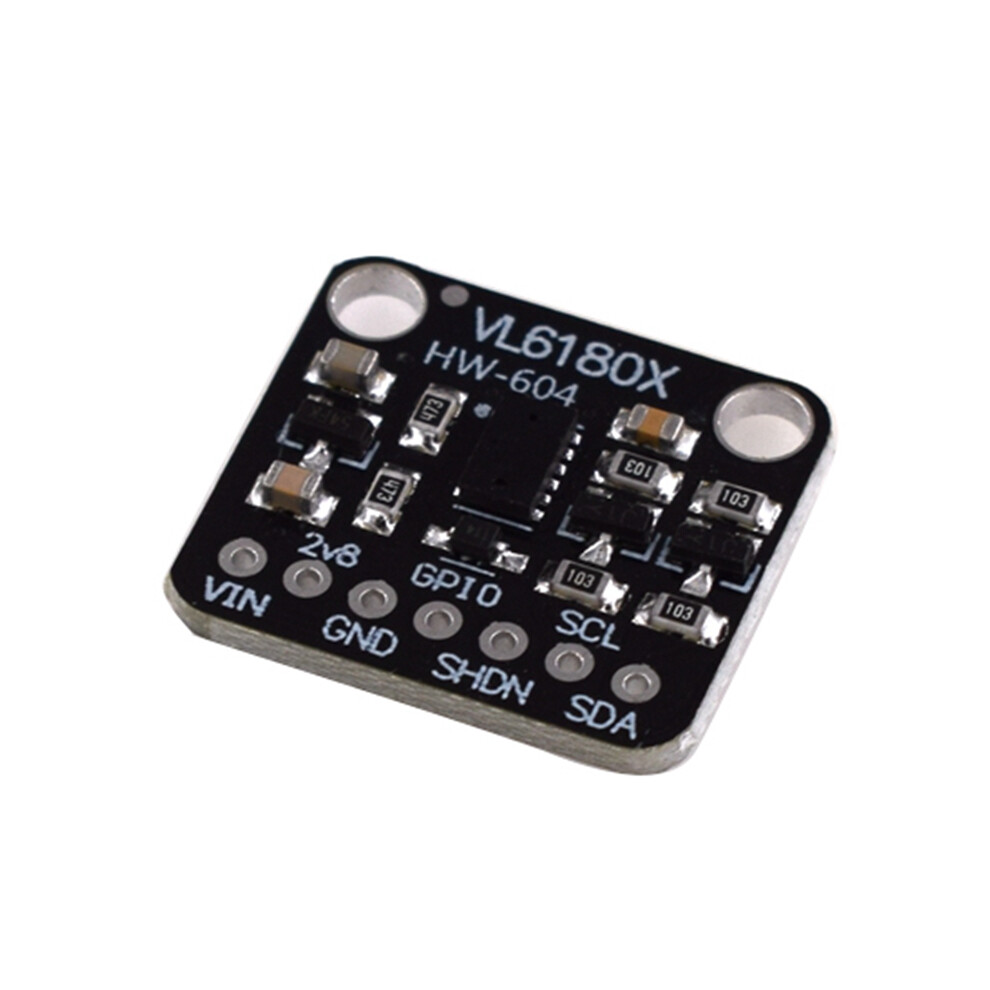

Instruções de uso
Vin: Pino de entrada de energia. Faixa de entrada de tensão 3-5 V;
2v8: porta de saída, tensão de saída de 2,8 V, a tensão de saída de 2,8 V gerada pelo regulador de tensão integrado que processa a tensão de entrada VIN, conveniente para estender e usar;
GND: terra de alimentação;
SCL: pino de clock I2C conectado ao SCL mestre;
SDA: pino de dados I2C conectado ao SDA mestre;
GPIO: O pino usado pelo sensor para indicar que os dados estão prontos. Observe que a saída deste pino é de 0-2,8 V alto e baixo. Este pino não pode ser aplicado em placas como (essas placas são de 3,3 ou 5 V de ), Geralmente não utilizado, conversão de nível de aplicação;
SHDN: O pino de desligamento do sensor. Por padrão, é puxado para cima. Há um diodo de mudança de nível para que você use a lógica de 3-5 V neste pino. o pino é puxado para baixo, o sensor entra no modo de desligamento.
Cor: como mostrado
Material:ABS
Tamanho:20x18x3mmConteúdo do pacote:
1* TabuleiroApenas o conteúdo do pacote acima, outros produtos não estão incluídos.
Nota: Disparos leves e exibições diferentes podem com que a cor do item na imagem seja um pouco diferente da cor real. O permitido de medição é de +/- 1-3cm.
